Chevrolet Spark to samochód subkompaktowy, produkowany przez firmę deo od kilku pokoleń. Pierwszy znany jest jako Daewoo Matiz. Druga generacja była produkowana w latach 2005, 2006, 2007, 2008, 2009. Trzecia w latach 2010, 2011, 2012, 2013, 2014 i 2015. A od 2016 roku produkowana jest pod marką Ravon Matiz lub Chevrolet Matiz . W tym materiale rozważymy skrzynki bezpieczników Chevrolet Spark (Matiz) drugiej i trzeciej generacji ze szczegółowym opisem wszystkich schematów.
Contents
Komora silnika
We wszystkich samochodach tej serii znajduje się on po lewej stronie, pod plastikową osłoną ochronną.
Do samochodów sprzed 2010r

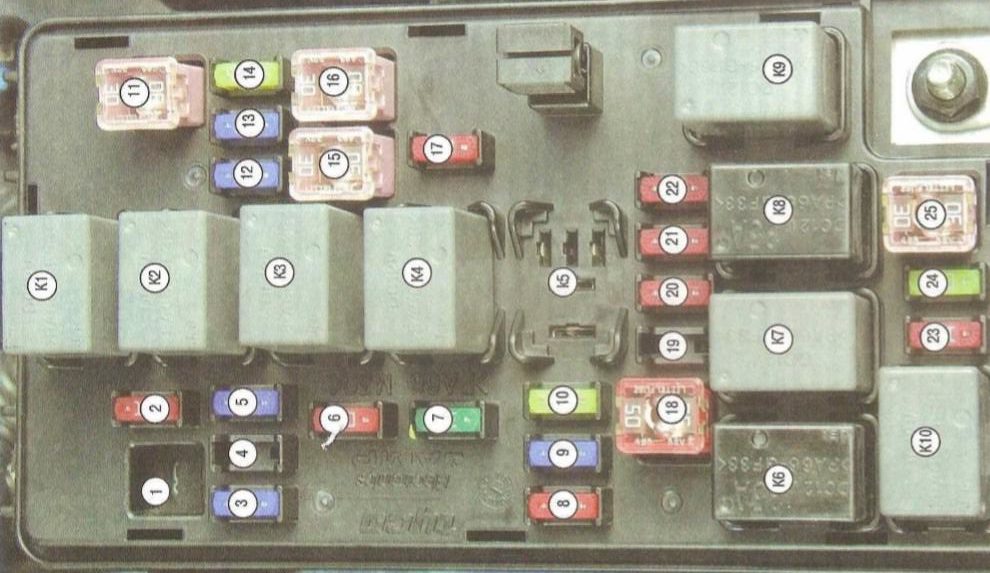

Schemat
Przeznaczenie
| 1 | – | rezerwa |
| 2 | 10 | Elektroniczna jednostka sterująca automatycznej skrzyni biegów, elektroniczna jednostka sterująca do zarządzania silnikiem |
| 3 | 15 | System zarządzania silnikiem, wtryskiwacze, czujnik nierównej drogi, zawór EGR, czujnik stężenia tlenu, czujnik położenia wałka rozrządu, zawór odpowietrzający kanistra |
| 4 | – | rezerwa |
| 5 | 15 | Przekaźnik świateł drogowych reflektorów |
| 6 | 10 | światła mijania |
| 7 | – | rezerwa |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | 30 | Obwód stacyjki |
| 12 | 15 | Pompa paliwowa |
| 13 | 15 | Obwód wyłącznika zagrożeń |
| 14 | 20 | Obwód przekaźnika ogrzewania szyby tylnej klapy |
| 15 | 30 | Obwód skrzynki bezpieczników pod deską rozdzielczą |
| 16 | 30 | Obwód stacyjki |
| 17 | 10 | Światła mijania, obwód przekaźnika tylnych świateł przeciwmgielnych, obwód włącznika reflektorów |
| 18 | 15 | Moduł hydroelektroniczny ABS |
| 19 | 10 | Łańcuch przednich świateł przeciwmgłowych |
| 20 | 10 | Obwód klaksonu |
| 21 | 10 | Radio, alarm, obwód klimatyzacji, podświetlenie dźwigni zmiany zakresu automatycznej skrzyni biegów, zestaw wskaźników |
| 22 | 10 | Światła pozycyjne, elektryczny korektor reflektorów |
| 23 | 10 | Obwód przekaźnika sprężarki klimatyzacji |
| 24 | 20 | Obwód przekaźnika niskiej prędkości wentylatora chłodzącego silnika |
| 25 | 30 | Obwód przekaźnika wysokiej prędkości silnika wentylatora chłodzącego silnika |
Przekaźnik
| К1 | Przekaźnik pompy paliwa |
| K2 | Przekaźnik świateł drogowych reflektorów |
| KZ | Przekaźnik świateł mijania reflektorów |
| K4 | Przekaźnik klaksonu |
| K5 | Przekaźnik świateł przeciwmgłowych |
| K6 | Główny przekaźnik |
| K7 | Przekaźnik niskiej prędkości silnika wentylatora chłodzącego |
| K8 | Przekaźnik dużej prędkości silnika wentylatora chłodzącego |
| K9 | Przekaźnik światła bocznego |
| K10 | Przekaźnik sprężarki klimatyzacji |
Do samochodów od 2010r

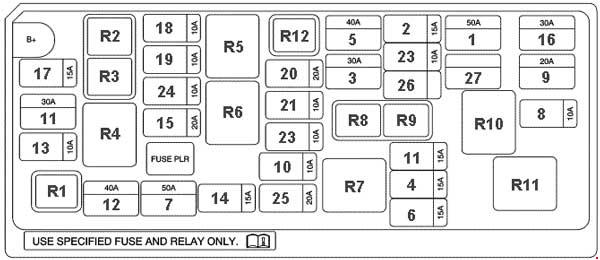

Schemat
Opis
| 1 | 15 | Przekaźnik tylnej nagrzewnicy, skrzynka bezpieczników – tablica przyrządów |
| 2 | 15 | Włącznik świateł awaryjnych |
| 3 | 30 | Blokada zapłonu |
| 4 | 15 | Moduł sterujący silnika, cewka zapłonowa 1, cewka zapłonowa 2, cewka zapłonowa 3, cewka zapłonowa 4, moduł cewki zapłonowej, moduł sterujący LPG |
| 5 | 40 | Blokada zapłonu |
| 6 | 15 | Podgrzewana sonda lambda, zawór EGR, elektrozawór upustowy EVAP, podgrzewana sonda lambda 1, czujnik położenia wałka rozrządu, podgrzewana sonda lambda 2 |
| 7 | Elektroniczna jednostka sterująca hamulcami (EBCM) | |
| 8 | 10 | Moduł sterujący silnika, moduł sterujący skrzynią biegów (MFL) |
| 9 | 20 | Przekaźnik ogrzewania siedzenia |
| 10 | 10 | Zapasowy bezpiecznik |
| 11 | 30 | Przekaźnik wentylatora chłodzącego KR620D, wysoka prędkość |
| 11 | 15 | Moduł sterujący silnika, cewka zapłonowa 1, cewka zapłonowa 2, cewka zapłonowa 3, cewka zapłonowa 4, moduł cewki zapłonowej, moduł sterujący LPG |
| 12 | 40 | Elektroniczna jednostka sterująca hamulcami (EBCM) |
| 13 | 10 | Sprzęgło sprężarki klimatyzacji |
| 14 | 15 | Zapasowy bezpiecznik |
| 15 | 20 | Wentylator chłodzący o niskiej prędkości |
| 16 | 30 | Przekaźnik rozrusznika |
| 17 | 15 | Przekaźnik pompy paliwa |
| 18 | 10 | Oświetlenie tablicy rejestracyjnej, Światło tylne – lewe, Lampa postojowa / kierunkowskaz – lewe, Regulacja zasięgu reflektorów – lewe |
| 19 | 10 | Światło postojowe/kierunkowskaz – prawe, napęd regulacji zasięgu reflektorów – prawe, światło tylne – prawe, przekaźnik lampki wewnętrznej |
| 20 | 20 | Reflektory świateł drogowych, zestaw wskaźników |
| 21 | 10 | Lewe światło mijania reflektora, przełącznik regulacji zasięgu reflektorów |
| 22 | 10 | Światła mijania, prawy reflektor |
| 23 | 10 | Przekaźnik klaksonu, czujnik otwarcia maski |
| 24 | 10 | Przekaźnik przednich świateł przeciwmgielnych |
| 25 | 20 | Zapasowy bezpiecznik |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| Przekaźnik | ||
| R1 | Przekaźnik klimatyzatora | |
| R2 | Przekaźnik światła bocznego | |
| R3 | Przekaźnik niskiej prędkości wentylatora | |
| R4 | Przekaźnik wentylatora dużej prędkości | |
| R5 | Przekaźnik przednich świateł przeciwmgielnych | |
| R6 | Przekaźnik pompy paliwa | |
| R7 | Główny przekaźnik silnika | |
| R8 | Przekaźnik świateł mijania reflektorów | |
| R9 | Przekaźnik klaksonu | |
| R10 | Przekaźnik ogrzewania siedzenia | |
| R11 | Przekaźnik rozrusznika | |
| R12 | Przekaźnik świateł drogowych reflektorów | |
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Do samochodów sprzed 2010r

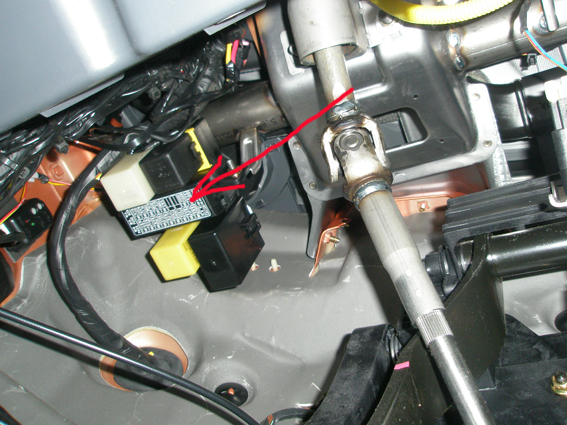

Zdjęcie lokalizacji pudełka

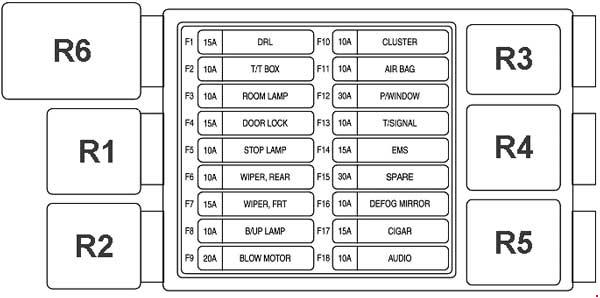

Schemat
Przeznaczenie
| F1 | 15 | Przekaźnik światła ostrzegawczego reflektora, zespół światła ostrzegawczego reflektora (światła do jazdy dziennej) |
| F2 | 10 | Blok diagnostyczny, zestaw wskaźników, jednostka alarmowa, immobilizer |
| F3 | 10 | System audio, ekonomizer, lampa wewnętrzna, lampa tylnej klapy |
| F4 | 15 | Przekaźnik centralnego zamka drzwi, wyłącznik centralnego zamka drzwi, jednostka sterująca zabezpieczeniem przed kradzieżą |
| F5 | 10 | Włącznik świateł hamowania |
| F6 | 10 | Przełącznik wycieraczek, silnik wycieraczek tylnej szyby, przekaźnik podgrzewanej szyby, przełącznik podgrzewania |
| F7 | 15 | Przełącznik wycieraczek, przekaźnik wycieraczek |
| F8 | 10 | Przełącznik zakresu skrzyni biegów (automatyczna skrzynia biegów), przełącznik świateł cofania (ręczna skrzynia biegów) |
| F9 | 20 | Przełącznik wentylatora |
| F10 | 10 | Zestaw wskaźników, lampka ostrzegawcza, światło hamowania, ekonomizer, jednostka sterująca zabezpieczeniem przed kradzieżą, przełącznik nadbiegu |
| F11 | 10 | Moduł czujnikowo-diagnostyczny |
| F12 | 30 | Przełącznik podnośnika szyb, wyłącznik podnośnika szyb pasażera |
| F13 | 10 | Wyłącznik zagrożeń, przekaźnik klaksonu, przekaźnik lampki ostrzegawczej przekroczenia prędkości |
| F14 | 15 | Skrzynka bezpieczników komory silnika |
| F 16 | 10 | Lusterka zewnętrzne (OSRVM), sterowane elektrycznie |
| F17 | 15 | Zapalniczka |
| F18 | 10 | System nagłośnienia |
| Przekaźnik | ||
| R1 | Przekaźnik tylnych świateł przeciwmgłowych (96242630) | |
| R1 | Brzęczyk przekroczenia prędkości (96314313) | |
| R2 | Przekaźnik świateł do jazdy dziennej (90414786) | |
| R3 | Przekaźnik podgrzewanej szyby tylnej | |
| R4 | Przekaźnik wycieraczek (96312300) | |
| R5 | Przekaźnik kierunkowskazów (96312545) | |
| R6 | Moduł zabezpieczający akumulator | |
Bezpiecznik nr 17 odpowiada za zapalniczkę.
Do samochodów od 2010r

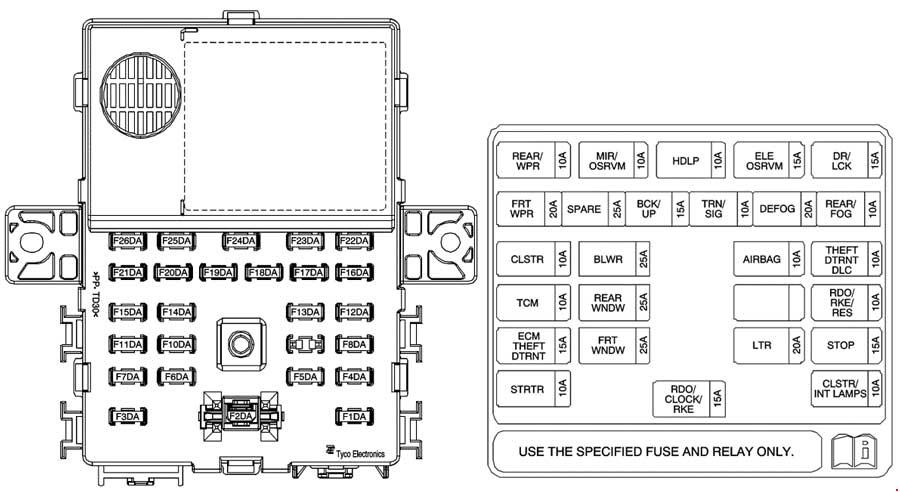

Schemat
Oznaczenie
| F1da | 10 | Lampa sufitowa, oświetlenie bagażnika, moduł odczytu czujników i modułu diagnostycznego systemu poduszek powietrznych |
| F2DA | 15 | Moduł sterujący telefonem komórkowym, System audio, Zestaw wskaźników, Odbiornik zdalnego sterowania zamkiem drzwi (RCDLR), Moduł sterujący systemem antywłamaniowym, Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją. |
| F3DA | 10 | Zestaw wskaźników, rozrusznik, przełącznik postojowy/neutralny, odbiornik pilota zdalnego sterowania zamka drzwi (RCDLR), wyłącznik zapłonu |
| F4DA | 15 | Przełącznik świateł stopu, moduł sterujący silnika (ECM), moduł sterujący skrzyni biegów (TCM), moduł sterujący elektronicznego hamulca (EBCM), światło tylne – lewe, światło tylne – prawe, dodatkowe światło hamowania (CHMSL) |
| F5DA | 20 | Bezpiecznik gniazda zapalniczki samochodowej |
| F6DA | 25 | Przełącznik podnośnika szyb – pasażer, wyłącznik podnośnika szyb – kierowca, centralny wyłącznik podnośnika szyb |
| F7DA | 15 | Przekaźnik pompy paliwa, moduł sterujący silnika (ECM), czujnik prędkości koła turbiny automatycznej skrzyni biegów, czujnik ciśnienia szyny paliwowej, czujnik prędkości pojazdu (VSS), moduł sterujący LPG, czujnik prędkości wału wyjściowego automatycznej skrzyni biegów, moduł sterujący immobilizera moduł, moduł sterujący immobilizera – opcjonalnie |
| F8DA | 10 | Zestaw wskaźników, system audio, odbiornik zdalnego sterowania zamkiem drzwi (RCDLR), moduł kontroli antywłamaniowej |
| F9DA | – | Nieużywany |
| F10DA | 25 | Przełącznik podnośnika szyb – sterownik |
| F11DA | 10 | Przełącznik świateł stopu, moduł sterujący skrzynią biegów, dźwignia zmiany zakresu automatycznej skrzyni biegów |
| F12DA | 10 | Blok diagnostyczny (DLC), blok diagnostyczny (DLC) 2, moduł sterujący immobilizera – opcjonalnie, moduł sterujący immobilizera |
| F13DA | 10 | Moduł diagnostyczny i monitorujący poduszkę powietrzną |
| F14DA | 25 | Moduł sterujący silnikiem wentylatora |
| F15DA | 10 | Moduł wyświetlacza informacyjnego, zestaw wskaźników, moduł sterujący telefonem komórkowym |
| F16DA | 10 | Przekaźnik tylnej lampy przeciwmgielnej, światło tylne – lewe, światło tylne – prawe, zestaw wskaźników. |
| F17DA | 20 | Siatka odmgławiacza tylnej szyby |
| F18DA | 10 | Włącznik świateł awaryjnych |
| F19DA | 15 | Przełącznik położenia postojowego/neutralnego (PNP), przełącznik świateł cofania |
| F20DA | 25 | Nieużywany |
| F21DA | 20 | Silnik wycieraczek szyby przedniej, włącznik wycieraczki/spryskiwacza szyby przedniej |
| F22DA | 15 | Przekaźnik zamka drzwi, przekaźnik odblokowania zamka drzwi |
| F23DA | 15 | Blok przełączników panelu sterowania HVAC, podgrzewana siatka szyby przedniej, zewnętrzne lusterko wsteczne – kierowca, zewnętrzne lusterko wsteczne – pasażer |
| F24DA | 10 | Moduł sterujący zabezpieczeniem przed włamaniem, Skrzynka bezpieczników – komora silnika, Przekaźnik świateł mijania, Przekaźnik świateł drogowych, Przekaźnik rozrusznika, Przekaźnik podgrzewanego siedzenia |
| F25DA | 10 | Zestaw wskaźników, sterowanie HVAC, przełącznik zewnętrznego lusterka wstecznego |
| F26DA | 10 | Przełącznik wycieraczki/spryskiwacza przedniej szyby, silnik wycieraczki tylnej |

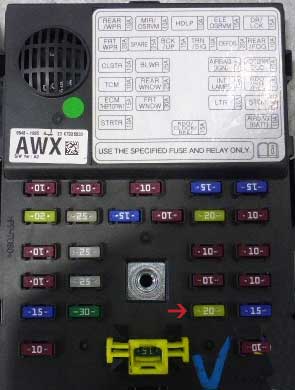

Za zapalniczkę odpowiada bezpiecznik 20A F5DA.
Schemat
Opis
- Wycieraczka tylnej szyby
- Lusterko/zewnętrzne lusterko wsteczne
- Reflektor
- Zewnętrzne lusterko wsteczne, regulowane elektrycznie
- Zamek od drzwi
- Przednia wycieraczka
- –
- Światła cofania
- Kierunkowskazy
- Tylny odmgławiacz (ogrzewanie)
- Tylne światła przeciwmgielne
- Zestaw wskaźników
- Moduł sterujący silnikiem wentylatora
- Torba bezpieczeństwa
- Złącze zabezpieczające przed kradzieżą/łącze danych
- Jednostka sterująca skrzynią biegów
- Elektryczne szyby tylne
- Odbiornik radiowy, dostęp zdalny bez kluczyka, dostęp zdalny
- Moduł sterujący silnika (ECM) / zabezpieczenie przed kradzieżą
- Podgrzewana mata
- Zapalniczka
- Sygnał zatrzymania
- Rozrusznik
- Zdalny dostęp do radia/zegara/bezkluczykowy
- Torba bezpieczeństwa
- Lampy wewnętrzne
