Chevrolet Aveo Sonic / Pontiac Wave – bezpieczniki i przekaźniki

Chevrolet Aveo – produkowany przez General Motors od 2002 roku. Znany również jako Pontiac Wave i Chevrolet Sonic .  Pierwsza i druga generacja oznaczona jest jako T200 i była produkowana w latach 2003, 2004, 2005. Następnie, po zmianie stylizacji, następna generacja została oznaczona jako T250 i T255. Lata emisji 2006, 2007, 2008, 2009 i 2010. Po kolejnej aktualizacji w 2010 roku był produkowany w latach 2011, 2012, 2013, 2014, 2015 i 2016 pod oznaczeniem T300. Rozważymy schematy i skrzynki bezpieczników oraz bezpieczniki i przekaźniki Chevroleta Aveo  ze szczegółowym opisem wszystkich wymienionych generacji, osobno zwróćmy uwagę na bezpieczniki odpowiedzialne za zapalniczkę.

W tym modelu niezależnie od roku produkcji znajdują się 2 skrzynki bezpiecznikowe. Jeden znajduje się w kabinie na końcu deski rozdzielczej po lewej stronie. Drugi znajduje się pod maską w komorze silnika, przy akumulatorze i jest zamknięty deklem ochronnym, który zapinany jest na zatrzaski.

T200

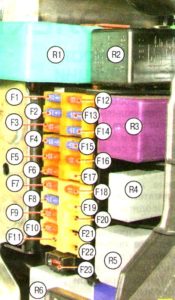

Przedział pasażerski

Schemat

Za zapalniczkę odpowiadają bezpieczniki F1 lub F2 .

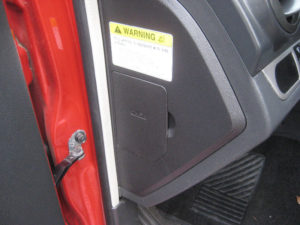

Zmiany w tym opisie są możliwe w zależności od wyposażenia i roku produkcji. Najnowsze informacje znajdują się z tyłu osłony ochronnej. Jeśli ogólny schemat nie pasuje, sprawdź to z opisem z innej generacji.

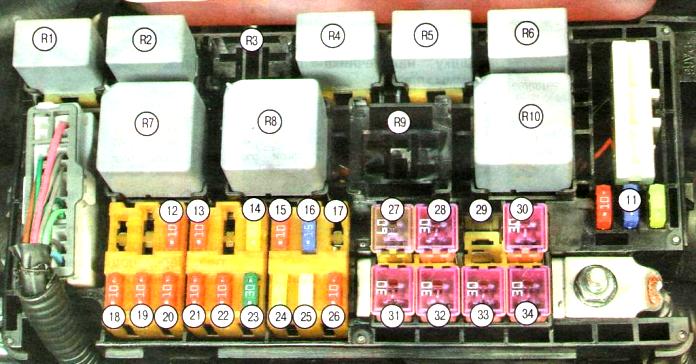

Komora silnika

Przeznaczenie

T250 T255

Przedział pasażerski

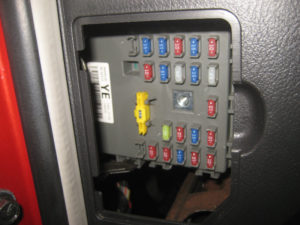

Zdjęcie

Schemat

Opis

Bezpiecznik nr 13 odpowiada za zapalniczkę. Zobacz diagram lokalizacji.

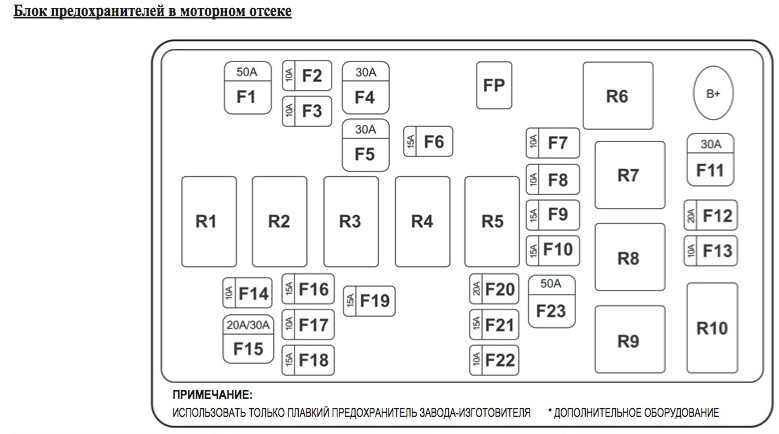

Komora silnika

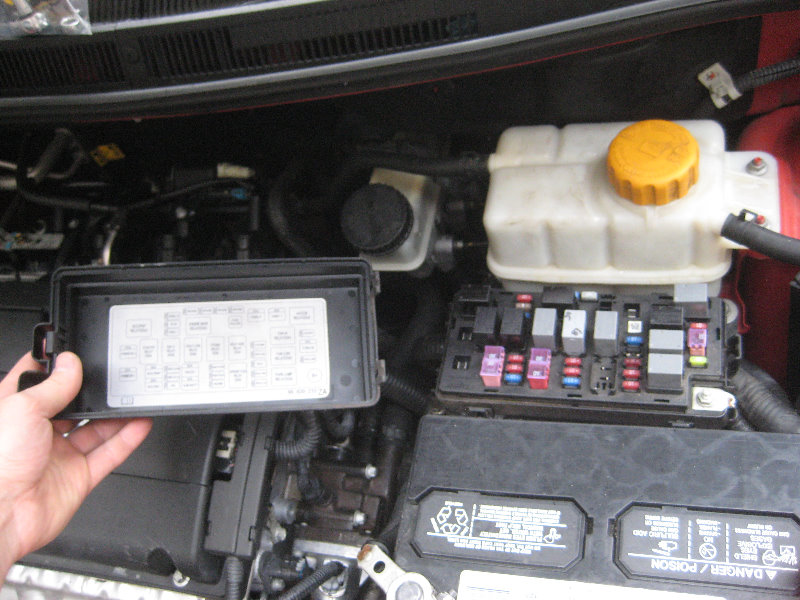

Lokalizacja skrzynki bezpieczników i przekaźników

Schemat

Przeznaczenie

T300

Przedział pasażerski

W przeciwieństwie do modelu T250 znajduje się on nie na końcu panelu, ale z przodu, pod deską rozdzielczą.

Schemat

Oznaczenie

1. DLIS
2. DLC
3. Torba bezpieczeństwa
4. Tylne drzwi
5. Zapasowy bezpiecznik
6. Jednostka sterująca nadwozia
7. Jednostka sterująca nadwozia
8. Jednostka sterująca nadwozia
9. Jednostka sterująca nadwozia
10. Jednostka sterująca nadwozia
11. Jednostka sterująca nadwozia
12. Jednostka sterująca nadwozia
13. Jednostka sterująca nadwozia
14. IPC
15. ONSTAR
16. ULTRA WSPOMAGANIE PARKOWANIA
17. Centrum informacji kierowcy
18. Audio
19. Przyczepa
20. VLBS
21. CHEVYSTAR
22. Ogrzewanie, wentylacja, klimatyzacja
23. HDLPALC
24. Sprzęgło
25. IPC-AOS
26. Uruchomienie/uruchomienie poduszki powietrznej
27. Działający przekaźnik
28. Przekaźnik tylnych drzwi
29. Podróż/uruchomienie przyczepy
30. Sprężyna zegarowa
31. Ogrzewanie, wentylacja, klimatyzacja
32. Zapasowy bezpiecznik
33. Właz wentylacyjny dachowy
34. Zapalniczka
35. Zapasowy bezpiecznik
36. Tylne okno elektryczne
37. Przednia szyba elektryczna
38. RAP/ACCY
39. KONW. DCDC
40. Elektryczna szyba drzwi kierowcy
41. PTS 2
42. PTS 1
43. Złącze akumulatora.

Bezpiecznik nr 34 odpowiada za zapalniczkę.

• DLC – złącze diagnostyczne;
• IPC i IPC-AOS – kontrolery;
• ONSTAR – system nawigacji (niedostępny w Rosji);
• ULTRA PARKING ASSIST – asystent parkowania (parktronic lub kamera, w zależności od konfiguracji);
• CHEVYSTAR – system satelitarny Chevrolet-Aveo;
• RAP/ACCY – system ogrzewania i klimatyzacji;
• DCDC CONV – transformator.

Komora silnika

Lokalizacja

Schemat

Przeznaczenie

1. Przekaźnik prędkości wycieraczek przednich
2. Pompa ABS
3. Przekaźnik sterujący wycieraczką przednią
4. Przednia wycieraczka
5. Dmuchawy wentylatora
6. Zawór ABS
7. Właz wentylacyjny dachowy
8.  –
9. Wycieraczka tylnej szyby
10. Regulator napięcia alternatora
11. SEKCJA
12. AOS/ROS
13. Zewnętrzne lusterko wsteczne
14. Przekaźnik podgrzewanej szyby tylnej
15. Ogrzewana tylna szyba
16. Zapasowy bezpiecznik
17. Zapasowy bezpiecznik
18. Zapasowy bezpiecznik
19. Zapasowy bezpiecznik
20. Zapasowy bezpiecznik
21. Zapasowy bezpiecznik
22. Zapasowy bezpiecznik
23.  –
24. Skok / początek IEC
25. Uruchomienie/uruchomienie przekaźnika
26.  –
27.  –
28. Podgrzewane zewnętrzne lusterko wsteczne
29.  –
30. Podgrzewane przednie siedzenia
31.  –
32. Przepływ paliwa
33. Pralka
34. Przekaźnik pompy paliwa
35. Pompa paliwowa
36. Moduł sterujący silnika/skrzyni biegów
37.  –
38.  –
39. Wentylator chłodzący K5
40. Wentylator chłodzący K4
41. EPP
42. ESM
43. Złącze klimatyzatora
44. tematy
45. ESM_1
46. CEWKA
47. ESM_4
48. ESM 3
49. ECM2
50. Wtryskiwacz
51. Przekaźnik P/T
52. Sygnał dźwiękowy
53. Zwarcie przekaźnika wentylatora chłodzącego
54. Początek
55. Uruchom przekaźnik
56. Przekaźnik sprzęgła klimatyzacji
57. Przekaźnik świateł drogowych
58. Przednie światła przeciwmgielne
59. Belka główna lewa
60. Światło drogowe prawe
61. Przekaźnik wentylatora chłodzącego K1.

Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.

A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
