Chevrolet Orlando to samochód rodzinny . Pierwsza generacja sprzedawana była w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Druga generacja produkowana jest od 2019 roku. Zapewniamy informacje na temat bezpieczników i przekaźników do Chevroleta Orlando oraz pełny opis wszystkich pudełek. Pokażmy, który bezpiecznik odpowiada za zapalniczkę.
Contents
Komora silnika
Główne pudełko

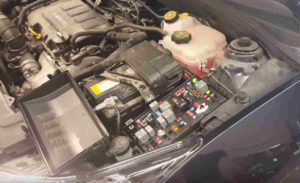

Znajduje się po lewej stronie komory silnika, obok akumulatora. Aby uzyskać dostęp, należy przesunąć 3 zatrzaski na pokrywie i zdjąć ją.
Możliwe są zmiany lub różnice w tym materiale i samochodzie. Podczas sprawdzania skrzynki bezpieczników należy zwrócić uwagę na tabelę z opisami znajdującą się z tyłu pokrywy ochronnej.

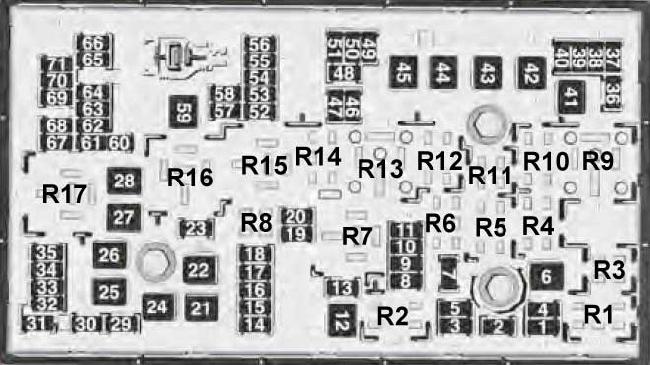

Schemat
Przeznaczenie
| 1 | 15 | Moduł sterujący skrzynią biegów |
| 2 | 15 | Moduł sterujący silnika |
| 3 | – | Nieużywany |
| 5 | 15 | Moduł sterujący skrzynią biegów, moduł sterujący silnika, czujnik MAF / IAT, czujnik prędkości wału wyjściowego skrzyni biegów |
| 6 | 30 | Przekaźnik wycieraczek szyby przedniej |
| 7 | – | Nieużywany |
| 8 | 15 | Wtryskiwacze paliwa |
| 9 | 15 | Cewka zapłonowa, wtryskiwacze paliwa |
| 10 | 15 | Moduł sterujący silnika, czujnik prędkości wału wyjściowego skrzyni biegów |
| 11 | 10 | Podgrzewane sondy lambda |
| 12 | 30 | Rozrusznik |
| 13 | 7,5 | Elektrozawór wylotowy pochłaniacza par (EVAP). |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | 7,5 | Czujnik jakości powietrza |
| 17 | 5 | Moduł diagnostyczny i monitorujący poduszkę powietrzną |
| 18 | 10 | Moduł sterujący pompą paliwa |
| 19 | – | Nieużywany |
| 20 | 20 | Przekaźnik pompy paliwa |
| 21 | 30 | Silniki szyb, drzwi wejściowe |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 30 | Silniki szyb, drzwi wejściowe |
| 25 | – | Nieużywany |
| 26 | 40 | Elektroniczna jednostka sterująca hamulcami (EBCM) |
| 27 | 30 | Odbiornik pilota do zamka drzwi |
| 28 | 40 | Siatka odmgławiacza tylnego |
| 29 | – | Nieużywany |
| 30 | 15 | Elektroniczna jednostka sterująca hamulcami (EBCM) |
| 31 | 20 | Kontroler ciała |
| 32 | 20 | Kontroler ciała |
| 33 | 30 | Moduł sterujący ogrzewaniem siedzeń |
| 34 | 25 | Moduł sterujący szyberdachem |
| 35 | 30 | Wzmacniacz dźwięku |
| 36 | – | Nieużywany |
| 37 | 10 | Reflektor — prawe światło drogowe |
| 38 | 10 | Reflektor – lewe światło drogowe |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 20/30 | Przekaźnik wentylatora chłodnicy, silnik wentylatora chłodnicy |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | 30/40 | Przekaźnik dużej prędkości wentylatora chłodnicy, silnik wentylatora chłodnicy |
| 46 | 10 | Przekaźnik wentylatora chłodzącego |
| 47 | 10 | Podgrzewane czujniki tlenu, korpus przepustnicy |
| 48 | 15 | Światła przeciwmgielne, przód |
| 49 | – | Nieużywany |
| 50 | – | Nieużywany |
| 51 | 15 | Sygnał dźwiękowy |
| 52 | 5 | Zestaw wskaźników |
| 53 | 10 | Wewnętrzne lusterko wsteczne |
| 54 | 5 | Przełącznik reflektorów, elektryczne ogrzewanie postojowe, moduł sterujący ogrzewaniem, wentylacją i klimatyzacją |
| 55 | 7,5 | Przełączniki szyb, przód, przełącznik lusterek |
| 56 | 15 | Pompka spryskiwacza przedniej szyby |
| 57 | 15 | Moduł sterujący blokadą kolumny kierownicy |
| 58 | – | Nieużywany |
| 59 | 30 | Podgrzewacz paliwa |
| 60 | 7,5 | Lusterka zewnętrzne |
| 61 | – | Nieużywany |
| 62 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji |
| 63 | – | Nieużywany |
| 64 | 5 | Moduł diagnostyczny i monitorujący poduszkę powietrzną |
| 65 | – | Nieużywany |
| 66 | – | Nieużywany |
| 67 | 20 | Moduł sterujący pompą paliwa |
| 68 | – | Nieużywany |
| 69 | 5 | Kontroler ciała |
| 70 | 5 | Czujnik deszczu |
| 71 | – | Nieużywany |
| Przekaźnik | ||
| R1 | Sprzęgło sprężarki klimatyzacji | |
| R2 | Rozrusznik | |
| R3 | Wentylator chłodzący | |
| R4 | Regulacja prędkości wycieraczek szyby przedniej | |
| R5 | Wycieraczka przedniej szyby | |
| R6 | Nieużywany | |
| R7 | Przenoszenie | |
| R8 | Pompa paliwowa | |
| R9 | Średnia prędkość wentylatora chłodzącego 1 | |
| R10 | Wentylator chłodzący 2, średnia prędkość | |
| R11 | Nieużywany | |
| R12 | Sterowanie prędkością wentylatora chłodnicy (lub w skrzynce przekaźników – pod maską) | |
| R13 | Przekaźnik dużej prędkości wentylatora chłodzącego | |
| R14 | Nieużywany | |
| R15 | Główny przekaźnik zapłonu | |
| R16 | Przekaźnik podgrzewacza paliwa | |
| R17 | Odmgławiacz tylnej szyby | |
| Uwaga: Przekaźniki wymienione poniżej to bezobsługowe przekaźniki na płytkach drukowanych (PCB), umieszczone wewnątrz skrzynki. | ||
| – | Przekaźnik klaksonu | |
| – | Przekaźnik pompy spryskiwacza szyby przedniej | |
| – | Przekaźnik przednich świateł przeciwmgielnych | |
| – | Przekaźnik świateł drogowych reflektorów | |

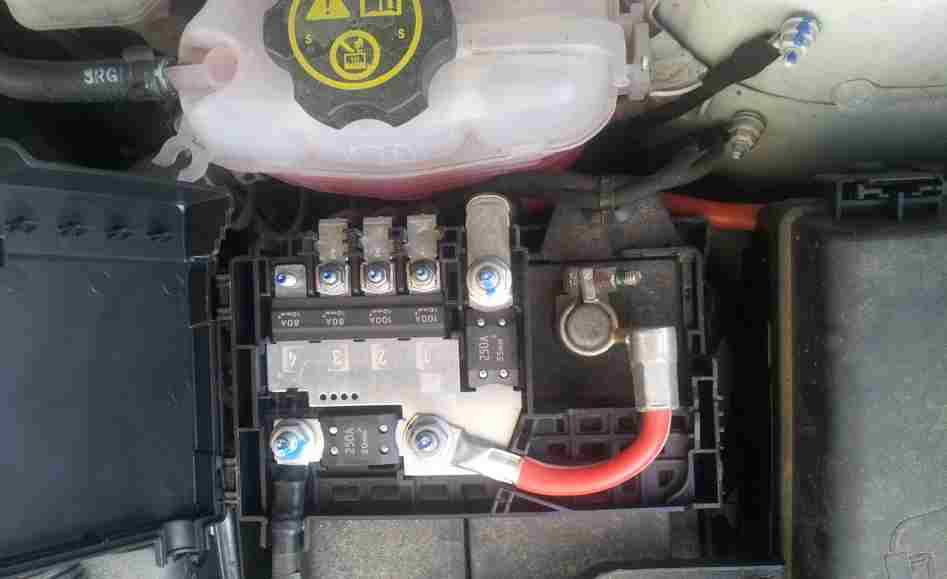

Skrzynka bezpieczników dużej mocy
Znajduje się na pokrywie baterii.

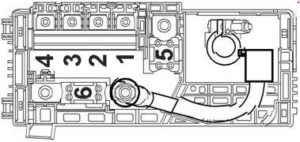

Schemat
Opis
| 1 | 100 | Skrzynka bezpieczników – tablica przyrządów |
| 2 | 100 | Skrzynka bezpieczników – tablica przyrządów |
| 3 | 80 | Elektryczne wspomaganie kierownicy (EPS) (NJ1) |
| 4 | – | Nieużywany |
| 5 | 250 | Skrzynka bezpieczników – dodatkowy akumulator |
| 6 | 250/500 | Rozrusznik |
Dodatkowe pudełko

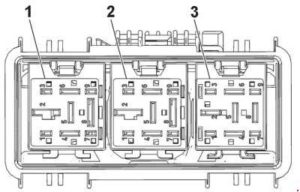

W zależności od konfiguracji pod maską może znajdować się osobna jednostka z przekaźnikiem.
- Przekaźnik niskiej prędkości wentylatora chłodzącego;
- Przekaźnik niskiej prędkości wentylatora chłodzącego;
- Przekaźnik sterujący prędkością wentylatora chłodzącego.
Przedział pasażerski

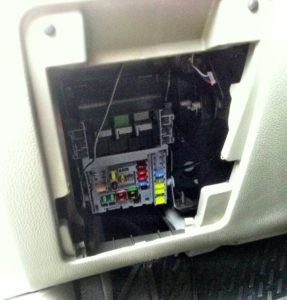

Skrzynka bezpieczników znajduje się za schowkiem w desce rozdzielczej.
Aby uzyskać dostęp, ściśnij z boków, a następnie pociągnij, podnosząc go do góry.
Skrzynka bezpieczników

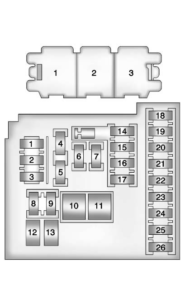

Schemat
Przeznaczenie
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 25 | Kontroler ciała |
| 4 | 20 | Radio |
| 5 | 7,5 | Moduł sterujący układu wspomagania parkowania, sygnalizator dźwiękowy, przełącznik kolumny kierownicy – konsola środkowa, wyświetlacz |
| 6 | 20 | Zapalniczka Chevrolet Orlando |
| 7 | 20 | Gniazdo zasilania |
| 8 | 30 | Kontroler ciała |
| 9 | 30 | Kontroler ciała |
| 10 | 30 | Kontroler ciała |
| 11 | 40 | Moduł sterujący drzwiami, wentylator elektryczny |
| 12 | – | Nieużywany |
| 13 | 25 | Moduł sterujący ogrzewaniem siedzeń |
| 14 | 7,5 | Blok diagnostyczny, przyłącze zasilania olejem |
| 15 | 10 | Moduł diagnostyczny i monitorujący poduszkę powietrzną |
| 16 | 10 | Przekaźnik otwierania drzwi przedziału tylnego |
| 17 | 15 | Jednostka sterująca HVAC / zespół panelu sterowania HVAC |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | 15 | Zestaw wskaźników |
| 22 | 2 | Stacyjka |
| 23 | 20 | Kontroler ciała |
| 24 | 20 | Kontroler ciała |
| 25 | – | Nieużywany |
| 26 | 20 | Dodatkowe gniazdo zasilania |
Bezpiecznik nr 6 odpowiada za przednią zapalniczkę. Należy pamiętać, że 26 odpowiada za dodatkowe tylne gniazdo zasilania (tylna zapalniczka).
Przekaźnik w pudełku
- Przekaźnik zwalniający klapę tylną
- Tryb logistyczny – Przekaźnik 1
- Przekaźnik zasilania pomocniczego
Jeśli nie znalazłeś odpowiedzi na swoje pytanie lub po prostu chcesz poznać więcej informacji, zapytaj w komentarzach.
