Chevrolet Niva to kompaktowy crossover. Produkowany w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008. W 2009 roku samochód przeszedł zmianę stylizacji. Zaktualizowana została wyprodukowana w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020. Rozważymy skrzynkę bezpieczników i przekaźnik Chevrolet Niva z pełnym opisem przedstawionych schematów. Pokażmy, gdzie znajduje się bezpiecznik zapalniczki.
Contents
Skrzynka główna z bezpiecznikami i przekaźnikami

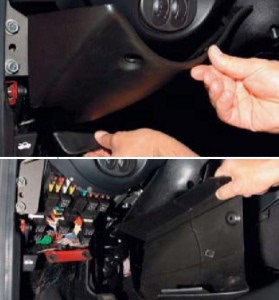

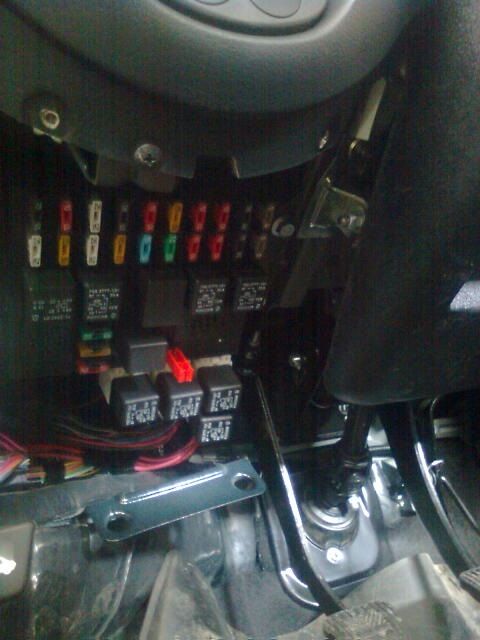

Skrzynka ta znajduje się po lewej stronie kolumny kierownicy i jest zamknięta od dołu pokrywą. Aby się do niego dostać należy dokręcić 2 śruby, po dociśnięciu górnej krawędzi osłony stopniowo odpinać ją ze wszystkich mocowań.
Pojawiające się pudełko będzie trzymane na specjalnym wsporniku. Sam schemat bezpieczników i ilość znajdujących się na nim elementów może się różnić w zależności od konfiguracji i roku produkcji.

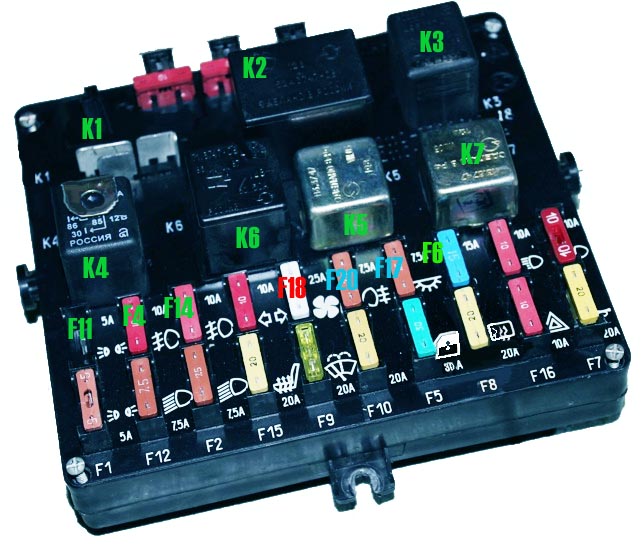

Do samochodów wyprodukowanych przed 2009 rokiem

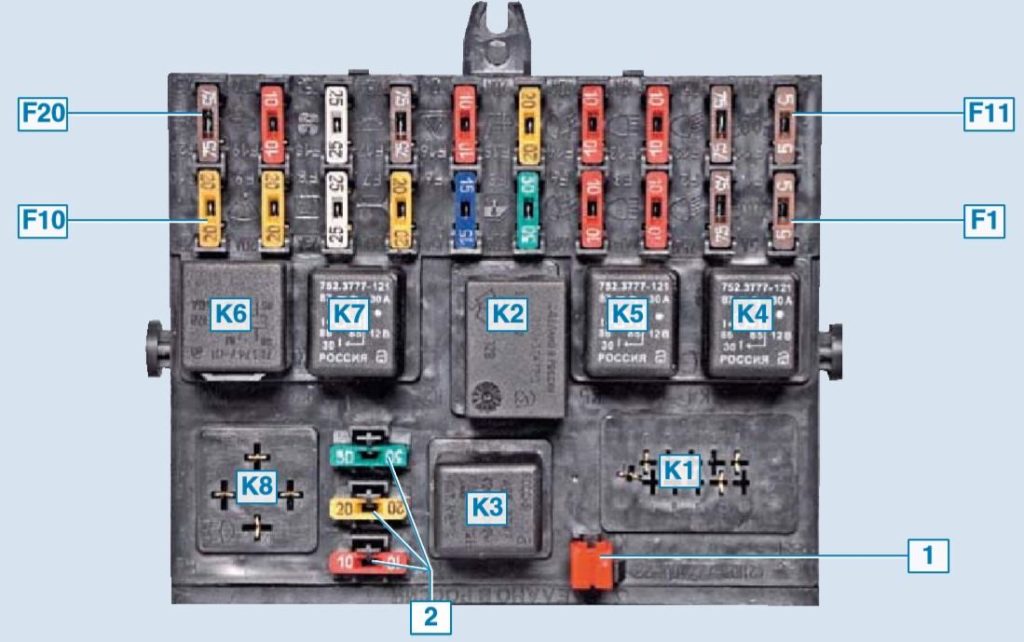

Typ 1

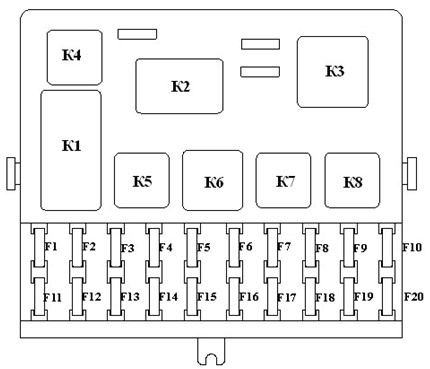

Typ 2
Oznaczenie bezpiecznika
F1 (5 A) – lampki tablicy rejestracyjnej, lampki deski rozdzielczej, lampka kontrolna włączenia oświetlenia na desce rozdzielczej, lampka komory silnika, lampka dodatkowego światła hamowania, lampy obrysowe lewe .
Jeśli którakolwiek z wymienionych lamp nie działa, sprawdź ten bezpiecznik i same lampy, ich złącza i okablowanie.
Podobny do przekaźnika K4.
F3 (10 A) – światła drogowe w lewym reflektorze, lampka kontrolna włączania świateł drogowych na desce rozdzielczej .
Podobny do przekaźnika K5.
F4 (10 A) – bezpiecznik zapasowy .
F5 (30 A) – elektryczne szyby przednich drzwi i ich przekaźniki .
Jeśli podczas obsługi szyby za pomocą podnośnika szyba opada, ale nie podnosi się (lub odwrotnie), sprawdź przycisk na drzwiach. Podczas podnoszenia i opuszczania polaryzacja i kierunek obrotu silnika są różne. Problem może dotyczyć także mechanizmu podnośnika szyby. Aby się do niego dostać należy zdjąć tapicerkę drzwi. Sprawdź, czy mechanizm nigdzie nie gryzie i czy zębatki są nienaruszone, bez połamanych zębów. W przypadku problemów można wymienić cały napęd szyby elektrycznej windy na nowy.
F6 (15 A) – jednostka sterująca blokowaniem zamków drzwi .
Jeśli przestałeś otwierać drzwi, jedne lub więcej, sprawdź ten bezpiecznik. Obudowa może znajdować się w centralnym zamku, jednostce sterującej, a także w samych mechanizmach, drążkach i zamkach drzwi. Jeśli nie ma doświadczenia, lepiej skontaktować się z serwisem samochodowym, aby można było z nim powiązać alarm.
F7 (20 A) – sygnał dźwiękowy i jego przekaźnik, zapalniczka .
Jeśli sygnał dźwiękowy nie działa, sprawdź ten bezpiecznik, styki kolumny kierownicy i okablowanie, styki mogą się utlenić, a okablowanie może być postrzępione. Sprawdź także sam sygnał dźwiękowy, możesz go zastąpić innym, na przykład dwutonowym z Wołgi.
Jeśli zapalniczka nie działa, sprawdź okablowanie i jego styki. Biały przewód odpowiada za podświetlenie, przewody czerwony i czarny idą do styków zapalniczki.
Nie wkładaj do zapalniczki niestandardowych wtyczek, gdyż może to spowodować zwarcie. Jeśli złącze w zapalniczce przesunie się na boki, lepiej zastosować rozdzielacz i włożyć tam to złącze.
F8 (20 A) – element i przekaźnik ogrzewania tylnej szyby (styki) .
Podobny do przekaźnika K7.
F9 (20 A) – uzwojenie przekaźnika ogrzewania tylnej szyby, przekaźnik dodatkowy, silnik wycieraczki tylnej szyby, włącznik wycieraczki i spryskiwacza .
F10 (20 A) – bezpiecznik zapasowy .
F11 (5 A) – żarówki prawe .
F12 (7,5 A) – światła mijania w prawym reflektorze, skrzynie biegów do regulacji zasięgu reflektorów .
Podobny do przekaźnika K4.
F13 (10 A) – światła drogowe w prawym reflektorze .
Podobny do przekaźnika K5.
F14 (10 A) – bezpiecznik zapasowy.
F15 (20 A) – bezpiecznik zapasowy.
F16 (10 A) – przerywacz kierunkowskazów i alarmu (w trybie „awaryjnym”) .
Podobny do przekaźnika K3.
F17 (7,5 A) – oświetlenie wnętrza, lampka oświetlenia indywidualnego, lampki świateł stop, lampka kontrolna „kontrola” nieprawidłowego działania układu sterowania pracą silnika .
Jeśli nie działają światła stop to sprawdź ten bezpiecznik, same lampy, ich złącza, zazwyczaj obudowa ma złe lub utlenione styki. Sprawdź także działanie włącznika świateł stop znajdującego się obok pedału hamulca.
F18 (25 A) – silnik pieca i jego wyłącznik .
Jeżeli w piecu nadmuchuje zimne powietrze to problem może leżeć w przepustnicy gorącego powietrza, czyli przewodzie do którego idzie od regulatora pod obudową koło pedału gazu. Poziom płynu chłodzącego musi mieścić się w dopuszczalnych granicach.
Jeśli piec w ogóle nie działa i nie dmucha, przyczyną może być silnik nagrzewnicy. Sprawdź także wyłącznik utrwalacza i jego styki.
F19 (10 A) – przerywacz kierunkowskazów i alarmu (w trybie pokonywania zakrętów), lampka kontrolna do włączania wymiarów w włączniku świateł, kierunkowskazy, lampki kierunkowskazów na desce rozdzielczej, lampka ostrzegawcza mechanizmu różnicowego .
Jeśli nie działają kierunkowskazy lub światła awaryjne, przeczytaj informację o przekaźniku K3.
F20 (7,5 A) – rezerwa.
Przekaźnik
- Nieużywany
- Przekaźnik silnika wycieraczek szyby przedniej
- Przekaźnik-przerywacz kierunkowskazów i alarmu
- Przekaźnik świateł mijania reflektorów
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik dodatkowy (Przekaźnik uzwojenia podgrzewanej szyby w tylnej klapie, wentylator nagrzewnicy, wycieraczka i spryskiwacz szyby przedniej, wycieraczka i spryskiwacz szyby tylnej klapy)
- Przekaźnik podgrzewanej szyby tylnej klapy
- rezerwa
Dodatkowe przekaźniki zewnętrzne
Znajdują się one tuż pod głównym blokiem.
Schemat
Przeznaczenie
- Podnośniki do szyb przekaźnikowych;
- Przekaźnik świateł przeciwmgłowych;
- Przekaźnik klaksonu lub ogrzewania siedzenia ;,
- Przekaźnik napędu lusterka zewnętrznego (opcjonalnie).

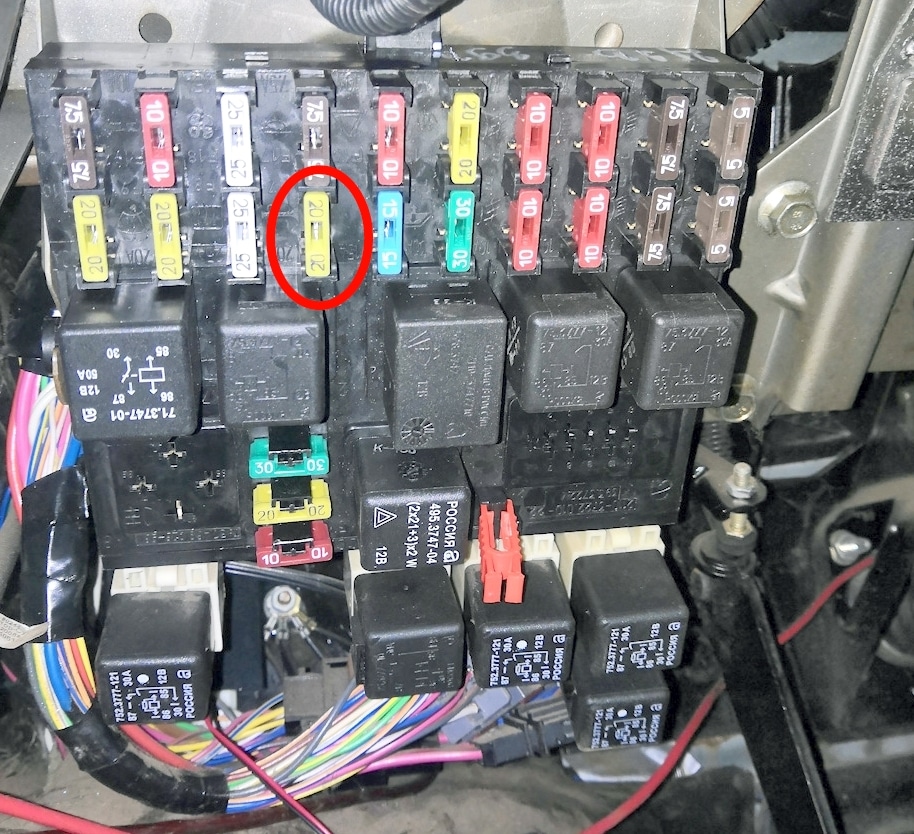

Do samochodów wyprodukowanych od 2009 roku
Schemat
Opis
| F1 (5) | Oświetlenie tablicy rejestracyjnej, lampy pozycyjne w lewym reflektorze i lewym tylnym świetle, lampa komory silnika, lampka kontrolna świateł pozycyjnych |
| F2 (7,5) | Światło mijania (lewy reflektor) |
| F3 (10) | Światło drogowe (lewy reflektor), lampka kontrolna świateł drogowych |
| F4 (10) | Lewe światło przeciwmgielne |
| F5 (30) | Przekaźnik podnośnika szyb, podnośnik szyb przednich drzwi |
| F6 (15) | Bezpiecznik zapalniczki samochodowej |
| F7 (20) | Przekaźnik klaksonu, klakson, oświetlenie bagażnika |
| F8 (25) | Element grzewczy szyby tylnej klapy, przekaźnik ogrzewania szyby tylnej klapy, elementy grzewcze zewnętrznych lusterek wstecznych |
| F9 (20) | Przełącznik podgrzewania szyby tylnej klapy, przekaźnik wycieraczki szyby przedniej, silnik wycieraczki szyby przedniej, pompa spryskiwacza szyby przedniej, przełącznik prawej dźwigni, lampa w rękawiczce, światła cofania |
| F10 (20) | Pilot zdalnego sterowania do akcesoriów elektrycznych (zamek drzwi) |
| F11 (5) | Lampy pozycyjne w prawym reflektorze i prawym tylnym świetle, ściemniacz oświetlenia przyrządów |
| F12 (7,5) | Światło mijania (reflektor prawy), siłowniki regulatora świateł reflektorów |
| F13 (10) | Światło drogowe (prawy reflektor) |
| F14 (10) | Prawe światło przeciwmgielne |
| F15 (20) | Sterownik lusterek zewnętrznych, napędy elektryczne lusterek zewnętrznych, sterownik podgrzewania siedzeń |
| F16 (10) | Przekaźnik-przerywacz kierunkowskazów i alarmu (w trybie alarmu) |
| F17 (7,5) | Oświetlenie wewnętrzne, lampka ostrzegawcza antykradzieżowa, sygnały hamowania, dodatkowy sygnał hamowania |
| F18 (25) | Wentylator nagrzewnicy, bezpiecznik pieca |
| F19 (10) | Przekaźnik-przerywacz kierunkowskazów i alarmu (w trybie kierunkowskazów), zestaw wskaźników (z wyjątkiem lampki kontrolnej nieprawidłowego działania układu sterowania silnikiem), przekaźnik rozrusznika |
| F20 (7,5) | Tylne lampy przeciwmgielne, sterownik antykradzieżowy, brzęczyk |
Przekaźnik
- Nieużywany;
- Przekaźnik silnika wycieraczek szyby przedniej;
- Przekaźnik-przerywacz kierunkowskazów i alarmu;
- Przekaźnik świateł mijania reflektorów;
- Przekaźnik świateł drogowych;
- Przekaźnik dodatkowy (Przekaźnik uzwojenia podgrzewanej szyby w tylnej klapie, wentylator nagrzewnicy, wycieraczka i spryskiwacz szyby przedniej, wycieraczka i spryskiwacz szyby tylnej klapy)
- Przekaźnik podgrzewanej szyby tylnej klapy
- rezerwa

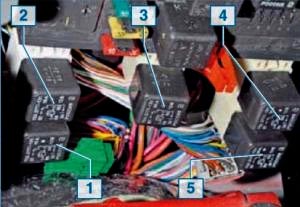

Dodatkowe przekaźniki zewnętrzne
Schemat
Przeznaczenie
- Przekaźnik świateł przeciwmgłowych;
- Przekaźnik okna elektrycznego;
- Przekaźnik ogrzewania siedzenia;
- Przekaźnik klaksonu;
- Przekaźnik rozrusznika.

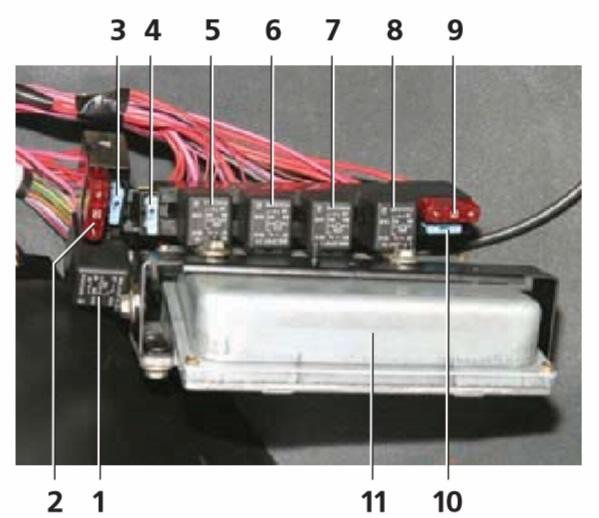

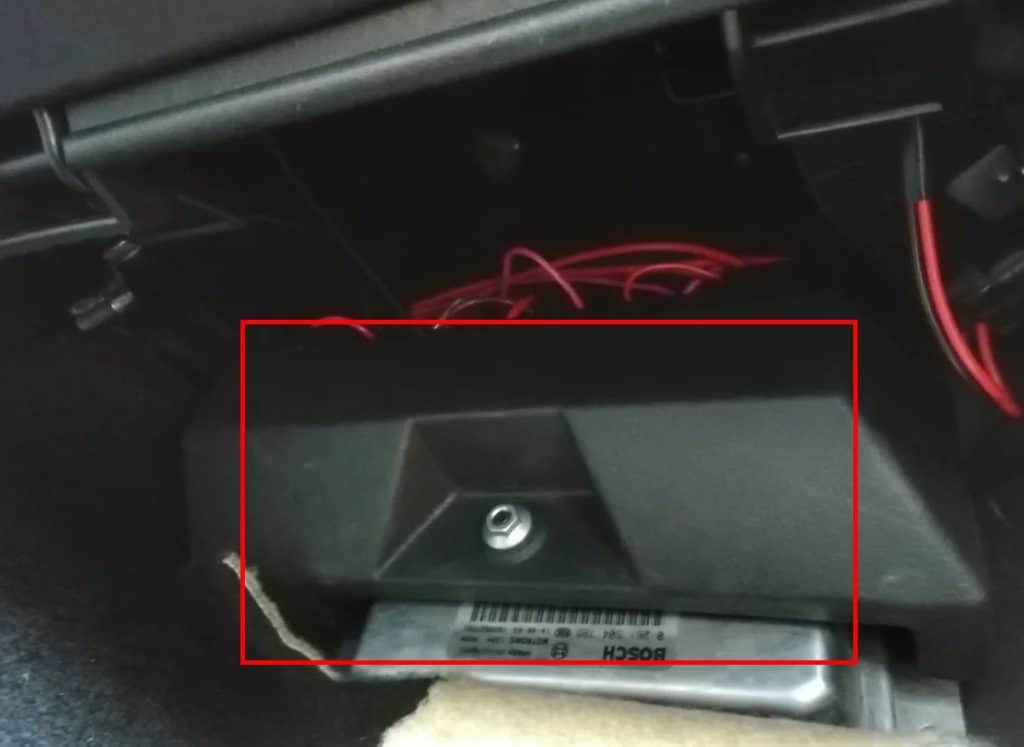

Dodatkowy przekaźnik i skrzynka bezpieczników
Znajduje się za schowkiem, przy nogach pasażera z przodu. Aby się do niego dostać trzeba niestety zdjąć schowek.
Tutaj są bezpieczniki elektrycznych wentylatorów chłodzących i przekaźnika sterującego silnikiem (układ wtryskowy).
Schemat
Oznaczenie
- Dodatkowy przekaźnik (włącza prawy wentylator elektryczny poprzez dodatkowy rezystor na niskich obrotach);
- Bezpiecznik (50A) zabezpieczający obwody mocy dodatkowego przekaźnika i przekaźnika prawego wentylatora elektrycznego;
- Bezpiecznik pompy paliwa (pompy paliwa) (15A), który chroni obwody mocy przekaźnika elektrycznej pompy paliwa;
- Bezpiecznik (15A) zabezpieczający obwód stałego zasilania sterownika;
- Prawy przekaźnik wentylatora elektrycznego;
- Lewy przekaźnik wentylatora elektrycznego;
- Przekaźnik elektrycznej pompy paliwa;
- Główny przekaźnik;
- Bezpiecznik (50A) zabezpieczający obwody lewego wentylatora elektrycznego;
- Bezpiecznik (15A) zabezpieczający obwody zasilające załączane przez przekaźnik główny;
- Kontroler

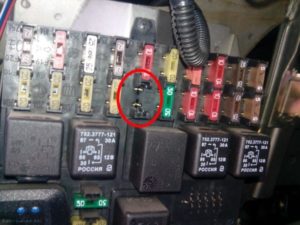

Bezpiecznik zapalniczki samochodowej
Jeśli zapalniczka nie działa, pierwszą rzeczą do sprawdzenia jest samo gniazdo pod kątem obecności ciał obcych i integralności złącza topikowego, które otwiera obwód, jeśli nie działa mechanizm odwrotny spirali zapalniczki.
Następnie sprawdzamy bezpiecznik na samym bloku. Na schematach jest on oznaczony pod liczbą – 6 (F6).
W innej wersji jest to element sąsiadujący (zapalniczka i sygnał dźwiękowy)
