Buick Verano 2 generacji produkowany był w latach 2018, 2019, 2020, 2021, 2022, 2023. W tym czasie model był aktualizowany. W tym poście znajdziecie opis bezpieczników i przekaźników Buick Verano 2 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania oraz lokalizacji. Osobno pokażemy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji, poziomu wyposażenia elektrycznego i regionu dostawy pojazdu.
Przedział pasażerski
Wewnątrz samochodu skrzynka bezpieczników i przekaźników znajduje się na środku konsoli środkowej, za osłoną ochronną.
Jeśli osłona bezpiecznika posiada złącze zasilania, należy je zdjąć za pomocą adaptera i śrubokręta, który powinien znajdować się w schowku.

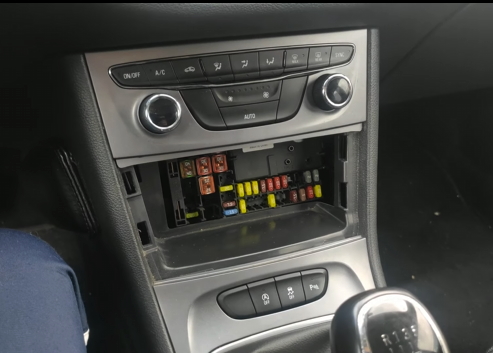

Zdjęcie poglądowe

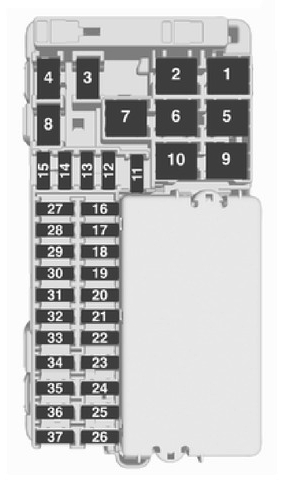

Schemat
Opis
| 1 | 2019-2022: Podgrzewane tylne siedzenia (tylko dla pojazdów bez alarmu dźwiękowego) |
| 2 | Układ klimatyzacji, wentylator |
| 3 | Elektryczny fotel kierowcy |
| 4 | 2016–2018: Zapalniczka / gniazdo z przodu |
| 2019-2022: Elektryczny fotel pasażera | |
| 5 | ABS |
| 6 | Elektryczne szyby przednie |
| 7 | 2016-2019: ABS |
| 8 | Podgrzewana kierownica |
| 9 | Moduł sterujący nadwozia |
| 10 | Tylne szyby elektryczne |
| 11 | Szyberdach |
| 12 | Moduł sterujący nadwozia |
| 13 | Podgrzewane siedzenia (tylko w pojazdach bez alarmu dźwiękowego) |
| 14 | Lustro zewnętrzne |
| 15 | Moduł sterujący nadwozia |
| 16 | Moduł sterujący nadwozia |
| 17 | Moduł sterujący nadwozia |
| 18 | Moduł sterujący nadwozia |
| 19 | Złącze łącza danych |
| 20 | System poduszek powietrznych |
| 21 | System kontroli klimatu |
| 22 | Centralny zamek, tylne drzwi |
| 23 | Elektroniczny system kluczy |
| 24 | Funkcja pamięci fotela sterowana elektrycznie |
| 25 | Kierownica z systemem poduszek powietrznych |
| 26 | Stacyjka/blokada kolumny kierownicy |
| 27 | Moduł sterujący nadwozia |
| 28 | Złącze USB |
| 29 | 2016–2018: Nieużywane |
| 2019-2022: Zapalniczka /gniazdo z przodu. | |
| 30 | Dźwignia selektora |
| 31 | Wycieraczka tylnej szyby |
| 32 | Moduł sterujący skrzynią biegów |
| 33 | Alarm antykradzieżowy/alarm dźwiękowy |
| 34 | Asystent parkowania / Alarm martwej strefy bocznej / System informacyjno-rozrywkowy / Port USB |
| 35 | OnStar |
| 36 | Wyświetlacz informacyjny/zestaw wskaźników/odtwarzacz CD |
| 37 | System informacyjno-rozrywkowy, radio |
W zależności od roku produkcji za działanie zapalniczki może odpowiadać bezpiecznik nr 29 lub 4.
Komora silnika

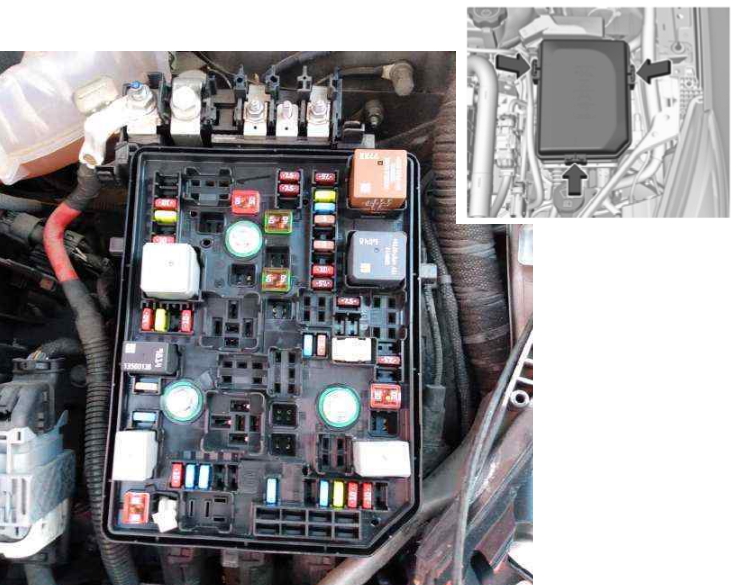

Pod maską w komorze silnika po lewej stronie znajduje się główna skrzynka z bezpiecznikami i przekaźnikami.

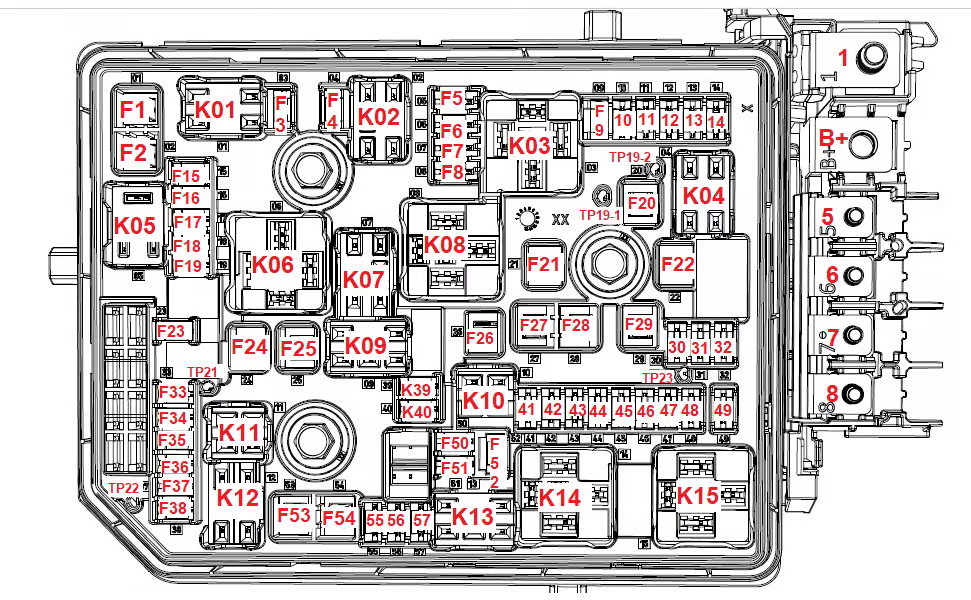

Schemat
Przeznaczenie
1 – F6UB 500A • Rozrusznik M64
5 – F5UB 80A • Jednostka sterująca silnikiem K20 (LVK/LVL/LWQ/LWV)
6 – F4UB 80A • K43 Moduł sterujący wspomaganiem układu kierowniczego (NJ0/NJ1)
7 – F3UB 100A • Dodatkowa nagrzewnica elektryczna E40 ( C32)
8 – F2UB 80A • Silnik wentylatora chłodzącego G10
| F1UA | 30A • Przekaźnik rozrusznika KR27 |
| F2UA | 40A • KR27C Przekaźnik elektromagnetyczny przekładni rozrusznika |
| F3UA | 15A |
| B52A Podgrzewana sonda lambda 1 (LE1/LE2/LFE/LV7/LWC) | |
| E41 Nagrzewnica termostatu płynu chłodzącego silnik (LE1/LE2/LWC) | |
| Moduł sterujący silnika K20 (LV7) | |
| M98 Siłownik zaworu serwisowego kolektora dolotowego (LVK/LVL) | |
| Q12 Zawór elektromagnetyczny oczyszczania emisji par (LE1/LE2/LFE/LV7/LWC) | |
| Zawór elektromagnetyczny przepustnicy Q40 turbosprężarki (LE1/LE2/LFE/LWC) | |
| Zawór elektromagnetyczny przepustnicy Q42 turbosprężarki (LE1/LE2/LFE/LWC) | |
| Q44 Zawór elektromagnetyczny sterujący ciśnieniem oleju silnikowego | |
| Zawór elektromagnetyczny wtryskiwacza oleju chłodzącego tłok Q45 (LVK/LVL/LWQ/LWV) | |
| Q47 Elektrozawór obejściowy chłodnicy recyrkulacji spalin (LVK). | |
| Q56 Sprzęgło pompy płynu chłodzącego (LE1) | |
| F4UA | 25A • Moduł sterujący silnika K20 |
| F5UA | 10 A |
| KR31 Przekaźnik pompy płynu chłodzącego – pomocniczy (LWC) | |
| M96 Aktywny napęd klap powietrza chłodnicy (VRI) | |
| F6UA | 20A • K71 Moduł sterujący skrzynią biegów (MJA) |
| F7UA | 10A • Nieużywany |
| F8UA | 10 A |
| Moduł sterujący silnika K20 (LFE/LV7/LWC) | |
| K103 Moduł sterujący wtryskiwaczy paliwa (LFE) | |
| F9UA | 10A • Przekaźnik sprzęgła sprężarki klimatyzacji KR29 |
| F10UA | 10A • Nieużywany |
| F11UA | 20A |
| K39 Moduł sterujący drzwiami tylnymi (kombi z TC2) | |
| K171 Moduł sterujący czujnikiem tylnych drzwi zestawu głośnomówiącego (kombi z TC2) | |
| F12UA | 10 A |
| Zespół zaworu podparcia lędźwiowego siedzenia Q51D – siłownik (AVK) | |
| Q51P Zespół zaworu podparcia lędźwiowego siedzenia – pasażer (AVU) | |
| F13UA | 7,5 A • Przekaźnik pompy płynu chłodzącego KR31 – pomocniczy |
| F14UA | 5A • Nieużywany |
| F15UA | 10A (bez oleju napędowego) 15A (diesel) |
| B52A Podgrzewana sonda lambda 1 (LVK/LVL/LWQ/LWV) | |
| B52B Podgrzewany czujnik tlenu 2 | |
| B75C Wielofunkcyjny czujnik powietrza dolotowego (bez silnika wysokoprężnego) | |
| B280 Zawór elektromagnetyczny akumulatora automatycznej skrzyni biegów (MNU z KL9) | |
| F16UA | 7,5 A (Diesel) 15 A (bez Diesel) |
| Moduł sterujący silnika K20 (Diesel/LE1/LE2/LFE/LWC) | |
| K103 Moduł sterujący wtryskiwaczy paliwa (LFE) | |
| Q17A Wtryskiwacz paliwa 1 (LV7) | |
| Q17B Wtryskiwacz paliwa 2 (LV7) | |
| Q17C Wtryskiwacz paliwa 3 (LV7) | |
| Q17D Wtryskiwacz paliwa 4 (LV7) | |
| T8A Cewka zapłonowa 1 (LE1/LE2/LFE/LV7/LWC) | |
| T8B Cewka zapłonowa 2 (LE1/LE2/LFE/LV7/LWC) | |
| Cewka zapłonowa T8C 3 (LE1/LE2/LFE/LV7/LWC) | |
| Cewka zapłonowa T8D 4 (LE2/LFE/LV7/LWC) | |
| F17UA | 15A • Jednostka sterująca silnika K20 (bez LV7) |
| F18UA | 5A • Nieużywany |
| F19UA | 10A • Nieużywany |
| F20UA | 40A • Nieużywany |
| F21UA | 30A • Nieużywany |
| F22UA | 50A • K17 Elektroniczny moduł sterujący hamulca |
| F23UA | 15A |
| KR6 Przekaźnik pompy spryskiwacza tylnej szyby | |
| KR11 Przekaźnik pompy spryskiwacza szyby przedniej | |
| F24UA | 25A • Nieużywany |
| F25UA | 30A • Przekaźnik podgrzewacza paliwa KR22 (LVK/LWQ/LWV) |
| F26UA | 40A • K71 Moduł sterujący skrzynią biegów (MJA) |
| F27UA | 40A • K39 Moduł sterujący tylnymi drzwiami (kombi z TC2) |
| F28UA | 30A • Nieużywany |
| F29UA | 40A |
| R14L Filtr przeciwszumowy odszraniacza tylnej szyby – lewy (US3) | |
| E18 Tylna kratka nagrzewnicy | |
| F30UA | 7,5A • Nieużywany |
| F31UA | 7,5A • Nieużywany |
| F32UA | 7,5A |
| E40 Dodatkowa nagrzewnica elektryczna (C32) | |
| K33 Moduł sterujący HVAC | |
| K111 Moduł sterujący napędem pompy paliwa (LE1/LE2/LFE/LWC/LWQ/LWV) | |
| P43 Wskaźniki ostrzegające o kolizji (UEU) | |
| Dźwignia zmiany biegów S3 (MJA) | |
| Transformator mocy T19 (KL9) | |
| F33UA | 10A • Nie używać |
| F34UA | 15A • Klakson P12 |
| F35UA | 20A • Dodatkowe gniazdo zasilania X80C – samochód ciężarowy (wagon) |
| F36UA | F36UA 10A (T4A) 15A (T4L) |
| Reflektor E4F – prawe światło drogowe (T4A) | |
| E67R Wielofunkcyjna LED – reflektor prawy (T4L) | |
| F37UA | 10A • Reflektor E4E – światło drogowe lewe (T4A) |
| F38UA | 5A • K26 Jednostka sterująca reflektorami (T4L) |
| F39UA | 15A |
| E29LF Lampa przeciwmgielna – przednia lewa (T3U) | |
| E29RF Lampa przeciwmgłowa – przednia prawa (T3U) | |
| F40UA | 5A • Moduł szeregowej bramki danych K56 |
| F41UA | 7,5A |
| E11A Podgrzewacz paliwa/woda w czujniku paliwa (diesel) | |
| Q56 Złącze pompy płynu chłodzącego (diesel) | |
| F42UA | 10 A |
| M29L Napęd regulacji zasięgu reflektorów – lewy (TR6) | |
| M29R Napęd regulacji zasięgu reflektorów – prawy (TR6) | |
| S30 Przełącznik reflektorów (TR6) | |
| F43UA | 20A • KR23A Przekaźnik pompy paliwa (LV7/LVK/LVL/LWQ/LWV) |
| F44UA | 5A |
| A10 Wewnętrzne lusterko wsteczne (DD8) | |
| B87 Kamera cofania (UVC) | |
| K68 Moduł sterujący oświetleniem przyczepy (VQ9) | |
| Dodatkowe gniazdko zasilania X80G – tablica przyrządów | |
| F45UA | 15A • M29L Napęd regulacji zasięgu reflektorów – lewy (T4L) |
| F46UA | 5A • P16 Zestaw wskaźników |
| F47UA | 15A • K60 Moduł blokady kolumny kierownicy (BTM) |
| F48UA | 20A • Przekaźnik tylnej wycieraczki KR7 |
| F49UA | 7,5A |
| A9A Zewnętrzne lusterko wsteczne – kierowca (DWE/DWF) | |
| A9B Lusterko zewnętrzne zewnętrzne – pasażer (DWE/DWF) | |
| F50UA | 15A • M29R Napęd regulacji zasięgu reflektorów – prawy (T4L) |
| F51UA | 15A • E67L Wielofunkcyjna dioda LED – reflektor lewy (T4L) |
| F52UA | 7,5A |
| Moduł sterujący silnika K20 | |
| K103 Moduł sterujący wtryskiwaczy paliwa (LFE) | |
| K71 Moduł sterujący skrzynią biegów (MJA) | |
| Zespół elektrozaworu sterującego Q8 (M2D) | |
| Zespół automatycznej skrzyni biegów T12 (MNP/MNU) | |
| F53UA | 30A • Przekaźnik modułu sterującego reduktorem KR121 |
| F54UA | 30A • M79 Moduł silnika wycieraczek |
| F55UA | 30A • Nieużywany |
| F56UA | 7,5A • Nieużywany |
| F57UA | 15A • Nieużywany |
Przekaźnik
- K01 – Przekaźnik rozrusznika KR27 – Rozrusznik M64
- K02 – Przekaźnik sprzęgła sprężarki klimatyzacji KR29 – Sprzęgło sprężarki klimatyzacji Q2
- K03 – Przekaźnik zapłonu układu sterowania silnikiem
- K04 – Przekaźnik napięcia zasilania czujnika
- K05 – Przekaźnik elektromagnetyczny przekładni rozrusznika KR27C – Rozrusznik M64
- K06 – Przekaźnik podgrzewacza paliwa KR22 – E11A Podgrzewacz paliwa/czujnik wody w paliwie (LVK/LWQ/LWV)
- K07 – Nieużywany
- K08 – Nieużywany
- K09 – Przekaźnik modułu kontroli odczynników KR121 K115
- K10 – Przekaźnik pompy paliwa KR23A – Pompa paliwa G12
- K11 – Nieużywany
- K12 – KR49R Przekaźnik świateł mijania reflektorów – prawy
- K12 – KR48 Przekaźnik świateł drogowych
- K13 – KR49L Przekaźnik świateł mijania – lewy
- K14 – Główny przekaźnik zapłonu
- K15 – Przekaźnik nagrzewnicy tylnej KR5
Przekaźniki wymienione poniżej są bezobsługowymi przekaźnikami na płytkach drukowanych (PCB) i znajdują się wewnątrz urządzenia.
K16 – Przekaźnik klaksonu KR3
K17 – KR196B Przekaźnik napięcia zasilania czujnika 2 – K115 Moduł sterujący reduktorem
K18 – KR46 Przekaźnik przednich świateł przeciwmgłowych
K19 – KR31 Przekaźnik pompy płynu chłodzącego – pomocniczy
K19 – KR196C Przekaźnik napięcia zasilania czujnika 3 (K111 Moduł sterujący sterownika pompy paliwa, B136 Czujnik cząstek stałych w spalinach, B195A Czujnik tlenku azotu 1, B195B Czujnik tlenku azotu 2 (LVL)
K20 – Nieużywany
K21 – KR6 Przekaźnik pompy spryskiwacza tylnej szyby
K22 – KR11 Przekaźnik pompy spryskiwacza szyby przedniej
K23 – KR7 Przekaźnik wycieraczki tylnej
Elementy wymienione poniżej to punkty testów diagnostycznych przekaźnika na płytce drukowanej.
TP19-1 – Przekaźnik pompy płynu chłodzącego KR31 – pomocniczy
TP19-2 – Przekaźnik pompy
płynu chłodzącego KR31 – pomocniczy TP21 – Przekaźnik pompy spryskiwacza tylnej szyby KR6
TP22 – KR11 Przekaźnik pompy spryskiwacza szyby przedniej
TP23 – Przekaźnik wycieraczki tylnej szyby KR7
Bagażnik

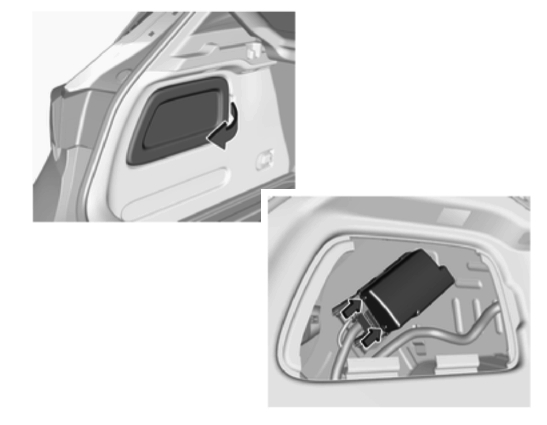

W bagażniku po lewej stronie znajduje się kolejna skrzynka z bezpiecznikami.

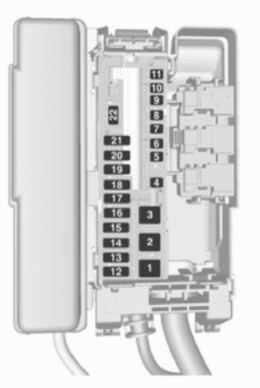

Schemat
Oznaczenie
| 1 | – |
| 2 | 2016-2018: Falownik DC/AC |
| 3 | Moduł przyczepy |
| 4 | 2016-2018: Elektryczny fotel pasażera |
| 5 | – |
| 6 | 2016-2018: Moduł ostrzegawczy dalekiego zasięgu |
| 7 | – |
| 8 | – |
| 9 | 2016-2018: Podgrzewane tylne siedzenia (w pojazdach bez alarmów dźwiękowych) |
| 10 | 2016-2019: Serwis |
| 11 | Wzmacniacz |
| 12 | Podgrzewane przednie siedzenia (w pojazdach z alarmami dźwiękowymi) |
| 13 | Ogrzewanie tylnych siedzeń (w pojazdach z alarmem dźwiękowym) |
| 14 | Zapłon |
| 15 | Wentylacja siedziska |
| 16 | Gniazdo przyczepy |
| 17 | Gniazdo przyczepy |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Elektrycznie składane tylne siedzenia. |
| 22 | Elektryczne tylne drzwi |
Schematy są błędne lub znalazłeś błąd – napisz w komentarzach.
