Buick Regal 5 generacji produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017. W tym czasie model przeszedł lifting . W tym poście pokażemy lokalizację wszystkich elektronicznych sterowników, opis bezpieczników i przekaźników Buick Regal wraz ze schematami skrzynek bezpieczników i zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Liczba elementów w pudełkach oraz ich przeznaczenie mogą różnić się od pokazanych i zależą od roku produkcji oraz kraju dostawy Twojego Buicka Regala.
Contents
Lokalizacje

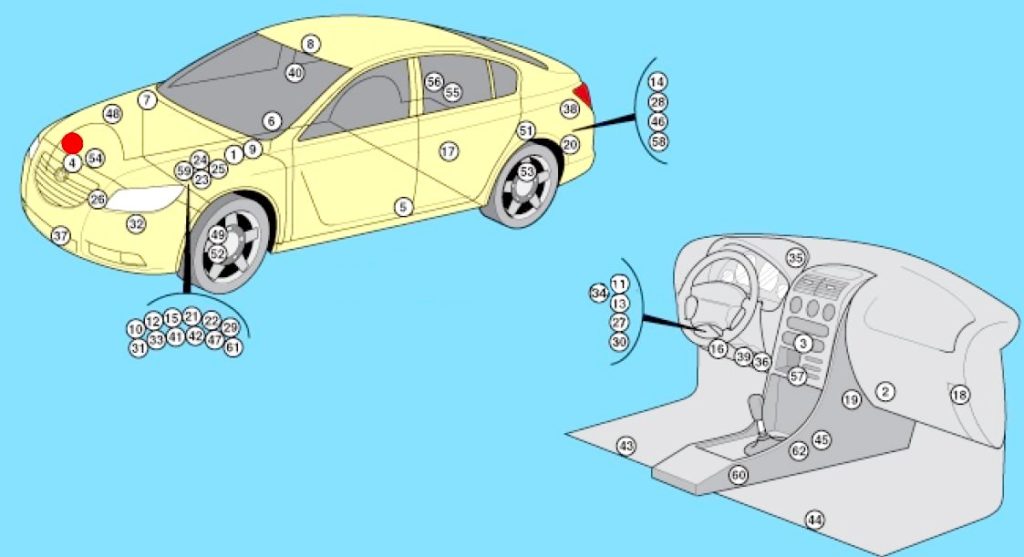

Ogólna lokalizacja elektronicznych jednostek sterujących
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Jednostka sterująca klimatyzatora/silnika wentylatora nagrzewnicy – w pobliżu silnika wentylatora nagrzewnicy |
| 3 | Sterownik klimatyzacji/nagrzewnicy – za panelem sterowania nagrzewnicy |
| 4 | Czujnik wstrząsów (SRS) – panel maski (wzmacniacz) |
| 5 | Czujnik uderzenia bocznego, lewy – w słupku B |
| 6 | Czujnik uderzenia bocznego, prawy – w słupku B |
| 7 | Dźwięk alarmu przeciwkradzieżowego |
| 8 | Centralka antywłamaniowa (z regulacją głośności) – na panelu sufitowym |
| 9 | Potężna syrena alarmowa przeciwkradzieżowa |
| 10 | Przekaźnik antykradzieżowy – Zintegrowany w skrzynce bezpieczników/przekaźników w komorze silnika1 |
| 11 | Przekaźnik złącza zasilania nadwozia – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą |
| 12 | Bateria akumulatorowa |
| 13 | Przekaźnik siłownika otwierania klapy tylnej – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą |
| 14 | Przekaźnik siłownika zamka klapki wlewu paliwa – w skrzynce bezpieczników/przekaźników bagażnika |
| 15 | Przekaźnik centralnego zamka (drzwi kierowcy) – zintegrowany w skrzynce bezpieczników silnika/przekaźników 1 |
| 16 | Złącze diagnostyczne (DLC) |
| 17 | Jednostka sterująca blokadą mechanizmu różnicowego – na tylnej skrzyni biegów |
| 18 | Odbiornik systemu audio (DAB) – za schowkiem |
| 19 | Dodatkowa nagrzewnica elektryczna – na obudowie wentylatora nagrzewnicy |
| 20 | Sterownik elektrycznego hamulca postojowego – za nadkolem |
| 21 | Elektroniczna jednostka sterująca silnikiem – w pobliżu akumulatora |
| 22 | Przekaźnik świateł przeciwmgłowych – zintegrowany w skrzynce bezpieczników silnika/przekaźników 1 |
| 23 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 24 | Skrzynka bezpieczników / przekaźników, komora silnika 2 – na akumulatorze |
| 25 | Osłony wstępne / blok przekaźników komory silnika З – w pobliżu akumulatora |
| 26 | Skrzynka bezpieczników/przekaźników, komora silnika 4 – w pobliżu silnika wentylatora chłodzącego |
| 27 | Skrzynka bezpieczników/przekaźników, tablica przyrządów – za tablicą przyrządów, po lewej stronie |
| 28 | Osłona / blok przekaźników, bagażnik – za osłoną |
| 29 | Sterownik świec żarowych – w pobliżu akumulatora |
| 30 | Sterownik reflektorów – za deską rozdzielczą |
| 31 | Przekaźnik świateł drogowych reflektorów – wbudowany w osłony przednie / skrzynkę przekaźników w komorze silnika 1 |
| 32 | Klakson – za przednim zderzakiem |
| 33 | Przekaźnik klaksonu – zintegrowany w skrzynce bezpieczników silnika/przekaźników 1 |
| 34 | Przekaźnik dodatkowego zapłonu 1 – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą |
| 35 | Odbiornik sygnału wejścia bezkluczykowego – za zestawem wskaźników |
| 36 | Wielofunkcyjna centrala sterująca – funkcje: zabezpieczenie przed kradzieżą, sygnał dźwiękowy/brzęczyk, centralny zamek, tempomat. Magistrala danych CAN, elektrycznie sterowane szyby, kontrola obciążenia elektrycznego, lampy zewnętrzne, spryskiwacze reflektorów, klakson, zestaw wskaźników, oświetlenie wewnętrzne, zdalne sterowanie (bezkluczykowy dostęp), wycieraczka / spryskiwacz tylnej szyby, system rozruchu, system kontroli okna dachowego, ciśnienie w oponach, wycieraczka/spryskiwacz przedniej szyby |
| 37 | Czujnik temperatury otoczenia |
| 38 | Jednostka sterująca asystenta parkowania – za panelem poszycia przedziału bagażowego |
| 39 | Jednostka sterująca wspomaganiem układu kierowniczego – za deską rozdzielczą |
| 40 | Czujnik deszczu – szyba przednia, górna, środkowa |
| 41 | Przekaźnik silnika pompy spryskiwacza tylnej szyby – zintegrowany w skrzynce bezpieczników/przekaźników silnika 1 |
| 42 | Przekaźnik silnika wycieraczki tylnej szyby – zintegrowany w skrzynce bezpieczników/przekaźników silnika 1 |
| 43 | Jednostka sterująca ogrzewaniem siedzeń .L. przód – pod siedzeniem |
| 44 | Sterownik ogrzewania siedzenia, prawy, przód – pod siedzeniem |
| 45 | Elektroniczna jednostka sterująca SRS – pod konsolą środkową |
| 46 | Jednostka sterująca zawieszeniem – za panelem wykończeniowym |
| 47 | Czujnik przyspieszenia (zawieszenie sterowane elektronicznie) 1 – na misce zawieszenia |
| 48 | Czujnik przyspieszenia (zawieszenie sterowane elektronicznie) 2- na misce zawieszenia |
| 49 | Czujnik przyspieszenia (zawieszenie sterowane elektronicznie) 3 – zawieszenie |
| 50 | Czujnik przyspieszenia (zawieszenie sterowane elektronicznie) 4- na zawieszeniu |
| 51 | Czujnik przyspieszenia (zawieszenie sterowane elektronicznie) 5 – pod podłogą bagażnika |
| 52 | Czujnik wysokości nadwozia (przedni lewy) – na zawieszeniu |
| 53 | Czujnik wysokości nadwozia (lewy tył) – w zawieszeniu |
| 54 | Czujnik wysokości nadwozia (prawy przód) – w zawieszeniu |
| 55 | Sterownik elektryczny drzwi tylnych (kombi) – za panelem tylnych drzwi |
| 56 | Sterownik elektryczny drzwi tylnych (hatchback) – za tapicerką tylnej klapy |
| 57 | Telefoniczna jednostka sterująca |
| 58 | Sterownik przyczepy – za panelem wykończeniowym |
| 59 | Elektroniczna jednostka sterująca skrzynią biegów – przy skrzyni biegów |
| 60 | Falownik – pod konsolą środkową |
| 61 | Przekaźnik pompy spryskiwacza szyby przedniej – zintegrowany w skrzynce bezpieczników/przekaźników silnika 1 |
| 62 | Czujnik ruchu bocznego – pod konsolą środkową |
Komora silnika
Główna skrzynka bezpieczników

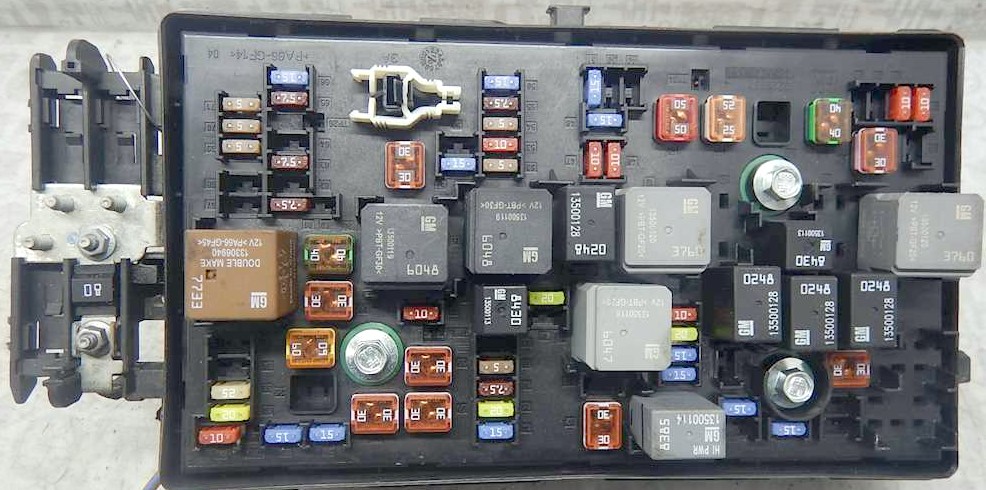

Główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora i jest zakryta pokrywą ochronną.
Zdjęcie poglądowe

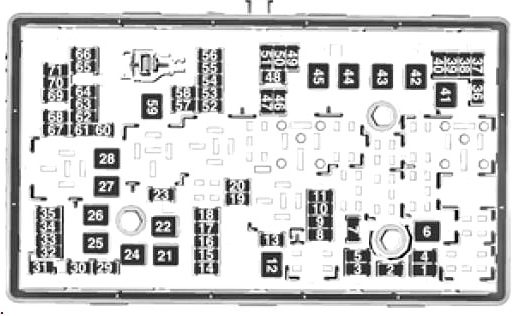

Schemat
Przeznaczenie
| 1 | 15A Elektroniczna jednostka sterująca skrzynią biegów |
| 2 | 15A Elektroniczna jednostka sterująca silnikiem |
| 3 | rezerwa |
| 4 | rezerwa |
| 5 | 15A Zapłon, sterownik skrzyni biegów, sterownik silnika |
| 6 | Wycieraczka 30A |
| 7 | – |
| 8 | 15A Sterowanie silnikiem, wtrysk paliwa, układ zapłonowy |
| 9 | 15A Sterowanie silnikiem, wtrysk paliwa, układ zapłonowy |
| 10 | 15A / 20A Elektroniczna jednostka sterująca silnikiem |
| 11 | 10A Zarządzanie silnikiem |
| 12 | Rozrusznik 30A |
| 13 | 7,5A Ogrzewanie czujnika przepustnicy |
| 14 | Oświetlenie 15A |
| 15 | 20A Środek do czyszczenia tylnej szyby |
| 16 | 7.5A Zarządzanie silnikiem |
| 17 | 5A Zapłon, poduszka powietrzna |
| 18 | Reflektory adaptacyjne 15A |
| 19 | Reflektory adaptacyjne 15A |
| 20 | 20A Pompa paliwa |
| 21 | Elektryczne szyby 30A |
| 22 | 30A ABS, ESP |
| 23 | Wspomaganie kierownicy 10A |
| 24 | Elektryczne szyby 30A |
| 25 | Gniazda 30A |
| 26 | 60A ABS, ESP |
| 27 | 30A Hamulec postojowy |
| 28 | 40A Ogrzewana tylna szyba |
| 29 | 15A Lewe siedzenie z elektryczną regulacją |
| 30 | 15A Prawe siedzenie z elektryczną regulacją |
| 31 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 32 | 20A Wielofunkcyjna jednostka sterująca |
| 33 | 25A Podgrzewane przednie siedzenia |
| 34 | 25A Klapka wentylacyjna dachowa |
| 35 | Wzmacniacz 30A do systemu audio |
| 36 | rezerwa |
| 37 | 10A Prawy reflektor świateł drogowych |
| 38 | 10A Lewy reflektor świateł drogowych |
| 39 | rezerwa |
| 40 | Pompa cieczy |
| 41 | 30A Pompa próżniowa |
| 42 | 60A Silnik wentylatora chłodzącego |
| 43 | rezerwa |
| 44 | Spryskiwacze reflektorów 25A |
| 45 | 60A Silnik wentylatora chłodzącego |
| 46 | 10A Silnik wentylatora chłodzącego |
| 47 | 10A Zarządzanie silnikiem |
| 48 | 15A Światła przeciwmgielne |
| 49 | 15A Lampa świateł mijania, prawy reflektor |
| 50 | 15A Lampa świateł mijania, lewy reflektor |
| 51 | 15A Sygnał dźwiękowy |
| 52 | 5A Zestaw wskaźników, sygnał |
| 53 | 10A Zapłon |
| 54 | Włącznik reflektorów 5A |
| 55 | 7,5A Elektryczne szyby i składane lusterka |
| 56 | 15A Silnik pompy spryskiwacza szyby przedniej |
| 57 | 15A Blokada kolumny kierownicy |
| 58 | rezerwa |
| 59 | Ogrzewanie olejem napędowym |
| 60 | Lusterka 7,5A Elektryczne |
| 61 | Lusterka 7,5A Elektryczne |
| 62 | 10A Układ odzyskiwania oparów paliwa |
| 63 | 7,5A Czujnik ogrzewania tylnej szyby |
| 64 | Reflektory adaptacyjne 5A |
| 65 | 7,5A Syrena systemu antykradzieżowego |
| 66 | 15A Silnik pompy spryskiwacza tylnej szyby |
| 67 | 20A Pompa paliwa |
| 68 | rezerwa |
| 69 | 5A Wielofunkcyjna jednostka sterująca |
| 70 | 5A Czujnik deszczu |
| 71 | Zasilanie elektroniki nadwozia |
Pudełko na baterie
Do pokrywy akumulatora należy przymocować skrzynkę bezpieczników dużej mocy.
Zdjęcie
- 100A Skrzynka bezpieczników/przekaźników w desce rozdzielczej
- 100A Skrzynka bezpieczników/przekaźników w desce rozdzielczej
- 100A Skrzynka bezpieczników/przekaźników w bagażniku
- 100A Skrzynka bezpieczników/przekaźników w bagażniku
- Alternator/rozrusznik
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy, za schowkiem.
Schemat
Oznaczenie
| 1 | 10A A22 Sterowanie radiem, K33 Wyświetlacz centrum informacyjnego kierowcy (DIC). |
| 2 | 20A Moduł sterujący nadwozia K9, oświetlenie zewnętrzne |
| 3 | 25A K9 Moduł sterujący nadwozia |
| 4 | 20A A11 Radio, P5 Jednostka sterująca brzęczykiem |
| 5 | 7,5A A12 Cyfrowa jednostka sterująca radiem, K82 Jednostka sterująca telefonem komórkowym, Moduł interfejsu odtwarzacza multimedialnego T11 |
| 6 | Przednie gniazdo zasilania 20A ( zapalniczka ) |
| 7 | Gniazdo zasilania akcesoriów 20A |
| 8 | 30A K9 Moduł sterujący nadwozia, lewy reflektor (światła mijania, halogen) |
| 9 | 30A K9 Moduł sterujący nadwozia, prawy reflektor (światła mijania, halogen) |
| 10 | 30A K9 Moduł sterujący nadwozia, zamki drzwi |
| 11 | 40A K8 Moduł sterujący silnikiem wentylatora. System ogrzewania (wentylacji) i klimatyzacji |
| 12 | 25A S64D Przełącznik regulacji siedzenia – kierowca, S65D Przełącznik regulacji lędźwiowej fotela – kierowca |
| 13 | 25A Elektryczne fotele przednie |
| 14 | 7,5А X84 Gniazdo diagnostyczne |
| 15 | Moduł diagnostyczny i monitorujący poduszkę powietrzną 7,5A K36 |
| 16 | 10A Centralny zamek |
| 17 | 10A Panel sterowania HVAC A26, jednostka sterująca K33 HVAC |
| 18 | 30A KR104A Przekaźnik trybu logistycznego 1 |
| 19 | 20A Moduł sterujący nadwozia K9 Światła stopu, światła |
| 20 | 5A K85 Moduł wykrywania obecności pasażera |
| 21 | 10A P16 Tablica przyrządów |
| 22 | 5A S39 Stacyjka |
| 23 | 20A Moduł sterujący nadwozia K9 |
| 24 | 20A Moduł sterujący nadwozia K9 |
| 25 | 20A Blokada kolumny kierownicy |
| 26 | Złącze zasilania akcesoriów 20A |
Za działanie zapalniczki i gniazdek dodatkowych odpowiadają bezpieczniki o numerach 6 i 7 o wartości 20A.
Na górze bloku można zainstalować kilka przekaźników.
Schemat
Opis
- Bagażnik otwarty
- Bezpieczeństwo drzwi
- Wyjście zasilania
Bagażnik

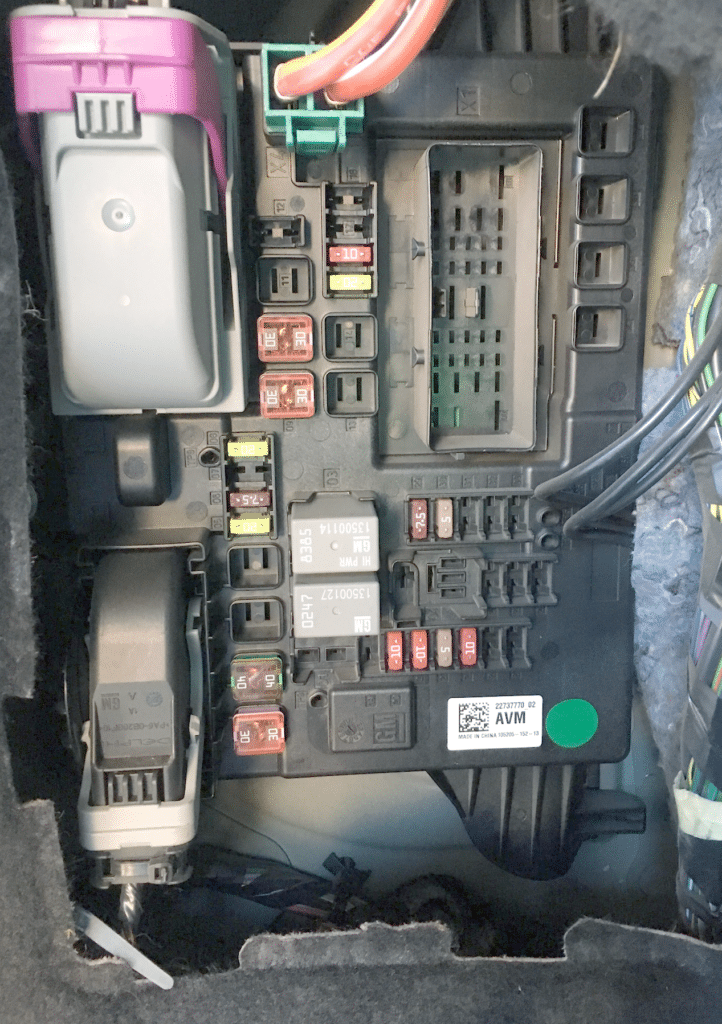

W bagażniku urządzenie to jest ukryte za tapicerką po lewej stronie.
Schemat
Przeznaczenie
| 1 | 30A Centralny zamek, elektryczne drzwi tylne |
| 2 | 40A Klimatyzator/nagrzewnica |
| 3 | 40A Sterownik przyczepy |
| 4 | rezerwa |
| 5 | Złącze elektryczne przyczepy 30A |
| 6 | rezerwa |
| 7 | rezerwa |
| 8 | Złącze elektryczne przyczepy 30A |
| 9 | rezerwa |
| 10 | 30A Nagrzewnica, płyn chłodzący |
| 11 | 30A Elektryczne fotele przednie |
| 12 | 10A Elektryczna pamięć fotela |
| 13 | Sterowanie zasięgiem reflektorów, System kontroli wysokości jazdy |
| 14 | rezerwa |
| 15 | rezerwa |
| 16 | rezerwa |
| 17 | Ogrzewanie siedzenia |
| 18 | 20A Sterownik elektryczny tylnych drzwi (bagażnik) |
| 19 | Roleta tylnej szyby |
| 20 | Wentylator fotela kierowcy |
| 21 | 7,5 A Elektryczna jednostka sterująca przyczepy |
| 22 | 15A Roleta tylnej szyby |
| 23 | 5A System antykradzieżowy |
| 24 | Lewe światło postojowe |
| 25 | Prawe światło postojowe |
| 26 | Oświetlenie, kierunkowskazy |
| 27 | Oświetlenie, kierunkowskazy |
| 28 | rezerwa |
| 29 | Bezpiecznik transportowy 30A |
| 30 | Bezpiecznik transportowy 30A |
| 31 | 10A Aktywny system tłumienia, system automatycznego przełączania świateł drogowych, tempomat, system wykrywania znaków drogowych, system wykrywania zjazdu z pasa ruchu |
| 32 | System parkowania |
| 33 | 10A Jednostka sterująca blokadą mechanizmu różnicowego, napęd na cztery koła |
| 34 | 30A Łukasz |
| 35 | 30A Centralny zamek |
| 36 | Elektryczne fotele przednie |
| 37 | rezerwa |
A jeśli masz coś do dodania lub masz pytania, napisz wszystko w komentarzach.
