Buick LaCrosse 2 generacji produkowany był w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016. W tym czasie model przeszedł zmianę stylizacji. W naszym artykule przedstawimy opis bezpieczników i przekaźników Buick LaCrosse 2 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Podkreślmy bezpiecznik zapalniczki.
Liczba elementów w pudełkach oraz ich przeznaczenie mogą różnić się od pokazanych i zależą od roku produkcji oraz kraju dostawy Twojego Buicka LaCrosse 2 .
Contents
Przedział pasażerski

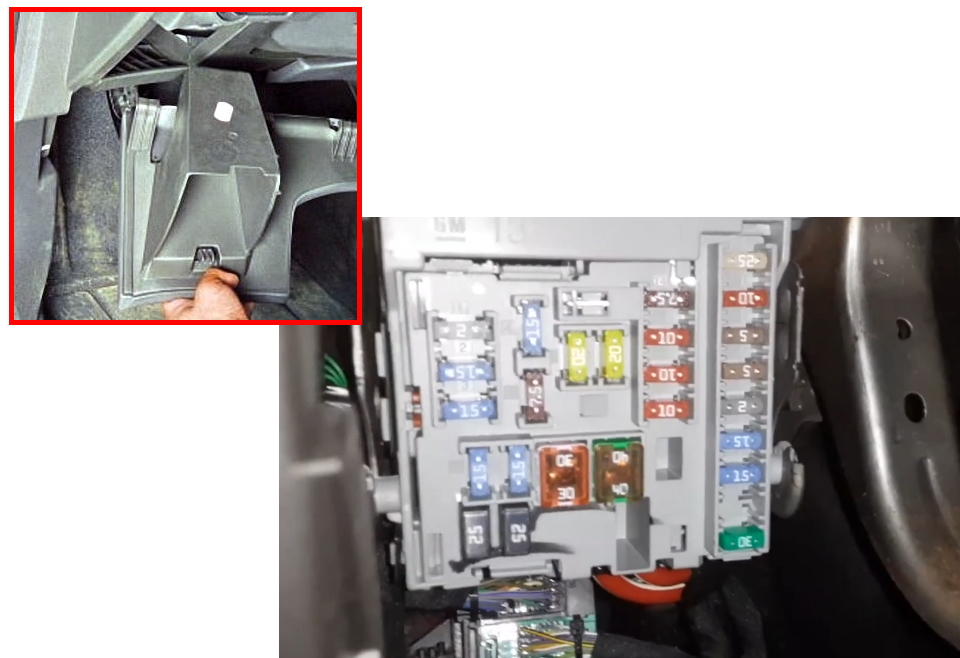

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy, za schowkiem.

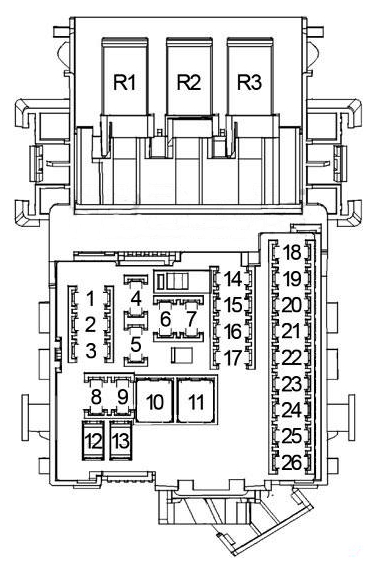

Schemat
Opis
| 1 | Przełącznik sterowania na kierownicy 2A |
| 2 | Moduł sterujący nadwozia 15A (BCM) |
| 3 | Moduł sterujący nadwozia 15A (BCM) |
| 4 | System audio 15A |
| 5 | Moduł interfejsu komunikacyjnego pojazdu 7,5 A (VCIM) |
| 6 | Gniazdo zasilania akcesoriów 20 A (konsola środkowa 1) |
| 7 | Gniazdo zasilania akcesoriów 20 A (konsola środkowa 2) |
| 8 | Moduł sterujący nadwozia 15A (BCM) |
| 9 | Moduł sterujący nadwozia 15A (BCM) |
| 10 | Moduł sterujący nadwozia 30A (BCM) |
| 11 | Moduł sterujący HVAC 40A |
| 12 | Bezpiecznik 25 A: Fotel pasażera |
| 13 | Wyłącznik automatyczny 25 A: fotel kierowcy, moduł sterujący pamięcią fotela |
| 14 | Złącze łącza danych 7,5A |
| 15 | Moduł diagnostyczny i czujnikowy nadmuchiwanych urządzeń przytrzymujących 10A (SDM) |
| 16 | Zatrzask pokrywy tylnej komory 10A |
| 17 | Moduł sterujący HVAC 10A |
| 18 | System audio 25A |
| 19 | Wyświetlacz Head Up (HUD) 10 A, moduł wyświetlacza informacyjnego, moduł interfejsu odtwarzacza multimedialnego, sterowanie radiem/HVAC |
| 20 | 5A Moduł nadmuchiwanego systemu kontroli obecności pasażerów (PPS). |
| 21 | Zestaw wskaźników 5A (IPC) |
| 22 | 2A Wyłącznik zapłonu |
| 23 | Moduł sterujący nadwozia 15A (BCM) |
| 24 | Moduł sterujący nadwozia 15A (BCM) |
| 25 | – |
| 26 | 30A Dodatkowy moduł sterowania zasilaniem AC/DC |
| Przekaźnik | |
| R1 | Akcesorium |
| R2 | – |
| R3 | Odblokowanie pokrywy tylnej komory |
Za działanie zapalniczki i gniazdek dodatkowych odpowiadają bezpieczniki o numerach 6 i 7 o wartości 20A.
Komora silnika
Główna skrzynka bezpieczników
Główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora i jest zakryta pokrywą ochronną.

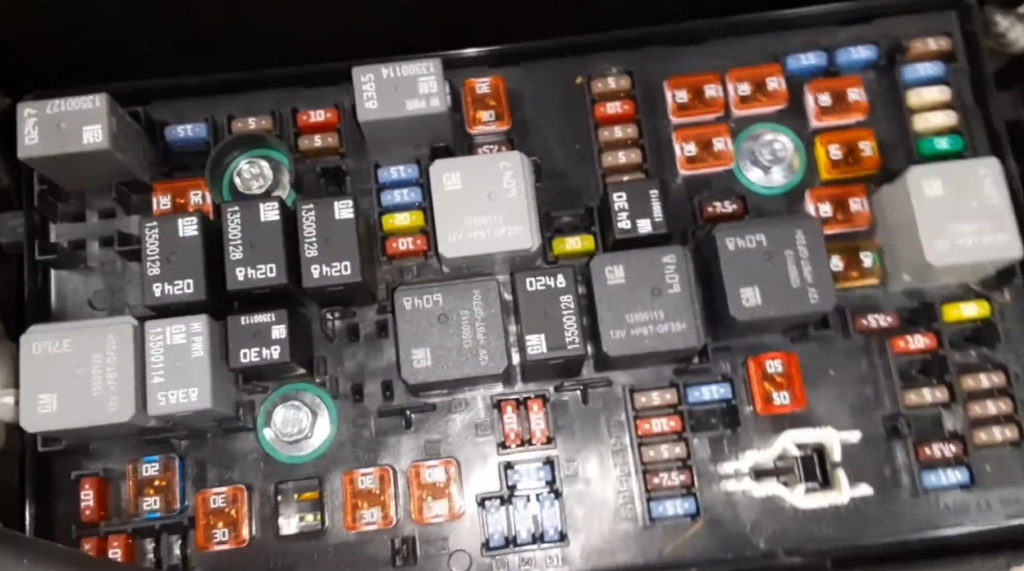

Zdjęcie poglądowe

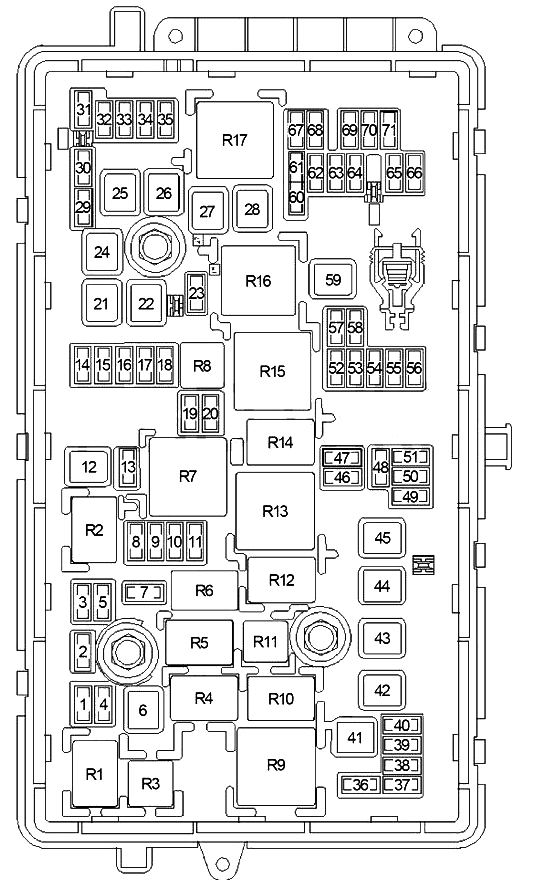

Schemat
Przeznaczenie
| 1 | 15A Zespół elektrozaworu sterującego skrzynią biegów |
| 2 | Moduł sterujący silnika 5A (ECM) |
| 3 | 10A ’14: Sprzęgło sprężarki klimatyzacji |
| 4 | – |
| 5 | Moduł sterujący silnika 5A (ECM) |
| 6 | Silnik wycieraczek 30A |
| 7 | – |
| 8 | 15A 3,0 l (LF1), 3,6 l (LLT, LFX): Cewki zapłonowe, moduł sterujący silnika (ECM) |
| 9 | 15 A 3,0 l (LF1), 3,6 l (LLT, LFX), 2,4 l (LUK): Cewki zapłonowe, moduł sterujący silnika (ECM) |
| 10 | 20A Moduł sterujący silnika (ECM) |
| 11 | 10 A 3,0 l (LF1), 3,6 l (LLT, LFX): Podgrzewane czujniki tlenu |
| 10 A 3,6 l (LFX): podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza (MAF)/czujnik temperatury powietrza dolotowego (IAT), czujnik składu paliwa | |
| 12 | Rozrusznik 30A |
| 13 | Moduł sterujący przepływem pompy paliwa 7,5 A, zespół elektrozaworu sterującego skrzynią biegów |
| 14 | 5A 2,4L (LUK – hybryda): Pompa płynu chłodzącego nagrzewnicy |
| 15 | 10A 2,4L (LUK – hybryda): Moduł sterujący rozrusznika/generatora |
| 16 | 7,5 A 3,6 l (LLT): Czujnik masowego przepływu powietrza (MAF)/czujnik temperatury powietrza dolotowego (IAT) |
| 17 | Moduł diagnostyczny i czujnikowy nadmuchiwanych urządzeń przytrzymujących 5A (SDM) |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Przełącznik szyby 30A (lewy tył/prawy tył) |
| 22 | Moduł sterujący szyberdachem 30A, moduł silnika osłony przeciwsłonecznej szyberdachu |
| 23 | Moduł sterujący wspomagania układu kierowniczego 10A |
| 7,5A 2,4L (LUK – hybryda): Zestaw akumulatorów hybrydowych/EV | |
| 24 | 30A “14: Przełącznik szyby (lewy przód/prawy przód) |
| 25 | – |
| 26 | 60A ABS |
| 27 | 30A Moduł sterujący hamulca postojowego |
| 28 | Odmgławiacz tylnej szyby 40A |
| 29 | 15A Przełącznik regulacji odcinka lędźwiowego siedzenia – kierowca |
| 30 | 15 A 2,4 l (LUK – hybryda): Wentylator chłodzący akumulator hybrydowy/EV |
| 31 | – |
| 32 | Moduł sterujący nadwozia 15A (BCM) |
| 33 | Moduł sterujący podgrzewanego siedzenia 25A |
| Moduł gniazda pamięci 25A | |
| 34 | 25A ABS |
| 35 | Wzmacniacz audio 30A |
| 36 | Adaptacyjne światła do przodu 10A (AFL) |
| 37 | 10A Prawy reflektor (światło drogowe), elektromagnetyczny siłownik świateł drogowych (prawy) |
| 38 | Reflektor lewy 10A (światło drogowe), siłownik elektromagnetyczny świateł drogowych (lewy) |
| 39 | – |
| 40 | – |
| 41 | Silnik pompy wspomagania hamulców 20A |
| 42 | Silnik wentylatora chłodzącego 30 A (prawy) |
| 43 | – |
| 44 | 30A 2,4L (LUK – hybryda): Pompa płynu w skrzyni biegów |
| 45 | Silnik wentylatora chłodzącego 30A (lewy) |
| 46 | 10A Przekaźnik niskiej prędkości wentylatora chłodzącego, lewy przekaźnik dużej prędkości wentylatora chłodzącego |
| 47 | 10 A 2,4 l (LAF), 3,0 l (LF1), 2,4 l (LUK): podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza (MAF)/czujnik temperatury powietrza dolotowego (IAT) |
| 10A 3,6L (LLT): Siłowniki położenia wałka rozrządu (CMP). | |
| 10 A 3,6 l (LFX): Podgrzewana sonda lambda, wielofunkcyjny czujnik powietrza dolotowego, elektrozawory do usuwania emisji par | |
| 48 | Przednie światła przeciwmgielne 15A |
| 49 | 15A Prawy reflektor (światło mijania) |
| 50 | 15A Lewy reflektor (światło mijania) |
| 51 | 15A Róg |
| 52 | Zestaw wskaźników 5A (IPC) |
| 53 | Czujnik jakości powietrza 10 A, wyłącznik podciśnieniowy wspomagania hamulców, wewnętrzne lusterko wsteczne, kamera cofania, siłownik przesłony powietrza w aktywnej kratce |
| 54 | Moduł sterujący HVAC 5A |
| 55 | Przełącznik zewnętrznego lusterka wstecznego 7,5 A, przełącznik szyby (po stronie kierowcy/pasażera), mechanizm otwierania drzwi garażowych |
| 56 | Pompa płynu do spryskiwaczy 15A |
| 57 | – |
| 58 | – |
| 59 | Pompa wtrysku powietrza wtórnego 50A |
| 60 | Podgrzewane lusterko 7,5A |
| 61 | – |
| 62 | 10A Elektromagnetyczny zawór odpowietrzający pochłaniacza par (EVAP). |
| 63 | – |
| 64 | Moduł sterujący reflektorów 5A |
| 65 | – |
| 66 | 15A Czujnik ciśnienia wtrysku powietrza wtórnego |
| 67 | Moduł sterujący przepływem pompy paliwa 20A |
| 68 | – |
| 69 | Moduł sterujący nadwozia 5A (BCM) |
| 70 | 5A Czujnik obiektów bocznych (lewy/prawy), moduł sterujący asystenta parkowania tyłem |
| 71 | – |
| Przekaźnik | |
| R1 | Sprzęgło sprężarki klimatyzacji |
| R2 | Rozrusznik |
| R3 | – |
| R4 | Wycieraczka przednia (kontrola prędkości) |
| R5 | Wycieraczka przednia (wł./wył.) |
| R6 | 2,4 l (LUK – hybryda): Pompa płynu chłodzącego nagrzewnicy |
| R7 | Moduł sterujący silnika (ECM) |
| R8 | – |
| R9 | Wentylator chłodzący, prawy (wysoka prędkość) |
| R10 | Wentylator chłodzący (niska prędkość) |
| R11 | 2,4 l (LUK – hybryda): Pompa płynu w skrzyni biegów |
| R12 | – |
| R13 | Lewy wentylator chłodzący (wysoka prędkość) |
| R14 | Światła mijania |
| R15 | Zapłon |
| R16 | Pompa wtrysku powietrza wtórnego |
| R17 | Odmgławiacz tylnej szyby |
| Przekaźnik (nienaprawialny) | |
| R18 | Klakson |
| R19 | Pompka spryskiwacza przedniej szyby |
| R20 | Przednia lampa przeciwmgielna |
| R21 | Światła drogowe |
| R22 | Kłódki |
| R23 | 2,4 l (LUK – hybryda): Moduł sterujący rozrusznika/generatora |
Pudełko na baterie

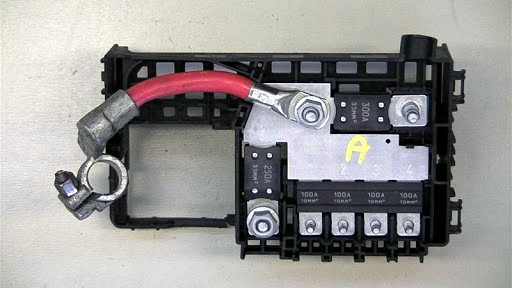

Do pokrywy akumulatora należy przymocować skrzynkę bezpieczników dużej mocy.
Przeznaczenie
- Blok bezpieczników 100 A (tablica przyrządów)
- Blok bezpieczników 100 A (tablica przyrządów)
- Blok bezpieczników 100 A (tylny, lewy)
- Blok bezpieczników 100 A (tylny, lewy)
- Blok bezpieczników 250 A (pod maską)
- Rozrusznik 300A
Bagażnik

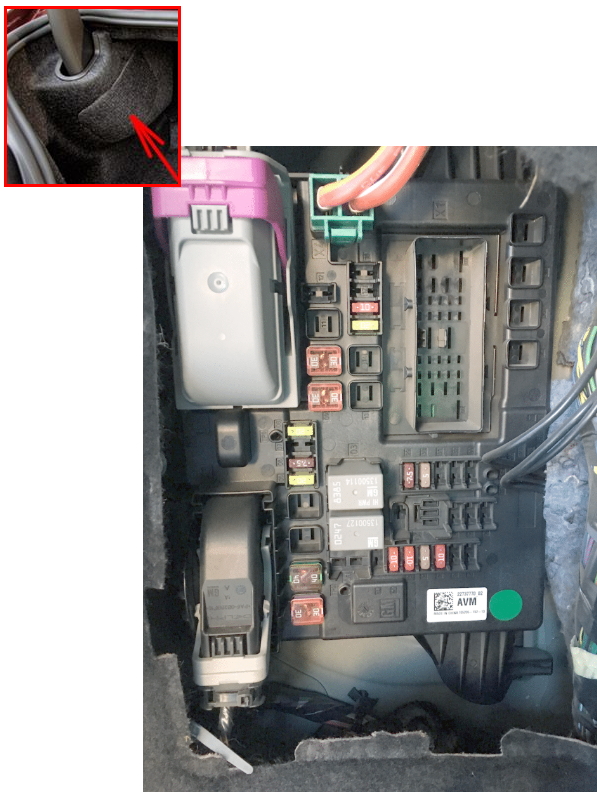

W bagażniku urządzenie to jest ukryte za tapicerką po lewej stronie, jeśli jest na wyposażeniu .

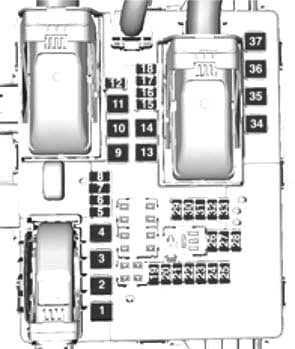

Schemat
Opis
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Nieużywany |
| 6 | Podgrzewana kierownica |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | Nieużywany |
| 17 | Nieużywany |
| 18 | Nieużywany |
| 18 | PEPS |
| 19 | Nieużywany |
| 20 | Tylna osłona przeciwsłoneczna, wentylowane siedzenia |
| 21 | Nieużywany |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Nieużywany |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | Nieużywany |
| 31 | Elektroniczna kontrola zawieszenia |
| 32 | System informacyjno-rozrywkowy na tylnych siedzeniach |
| 33 | Napęd na wszystkie koła |
| 34 | Nieużywany |
| 35 | PEPS |
| 36 | Nieużywany |
| 37 | Nieużywany |
| Przekaźniki | |
| K1 | Nieużywany |
| K2 | Wentylacja siedzenia, osłona przeciwsłoneczna |
| K3 | Podgrzewana kierownica |
| K4 | Nieużywany |
A jeśli masz coś do dodania lub masz pytania, napisz wszystko w komentarzach.
