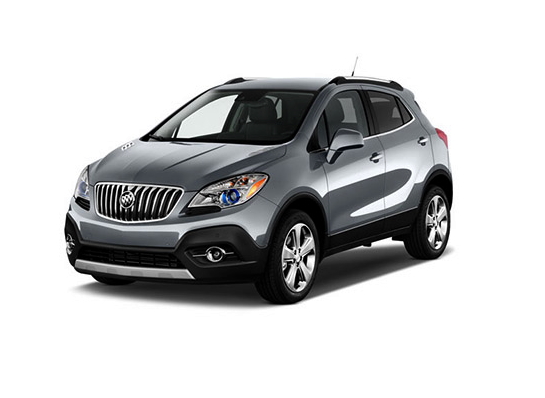

Buick Encore produkowany był w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. W tym czasie model zmienił generacje. W tej publikacji można znaleźć opis bezpieczników i przekaźników Buick Encore wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Podkreślmy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników w skrzynkach może różnić się od pokazanego i zależy od roku produkcji i kraju dostawy. Sprawdź przyporządkowanie z opisem na odwrocie osłony ochronnej, a w razie trudności skontaktuj się z najbliższym sprzedawcą.
Contents
Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, pod pokrywą ochronną.

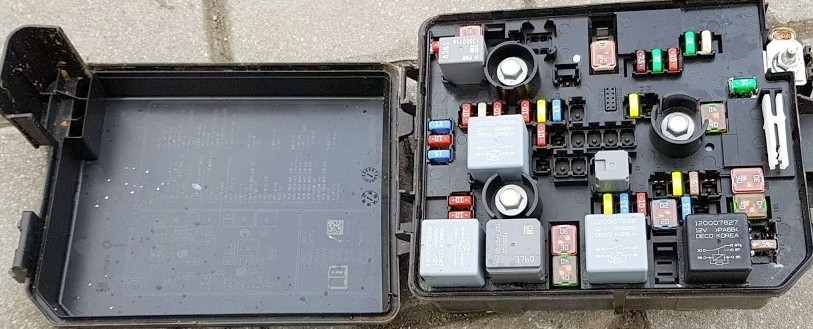

Zdjęcie

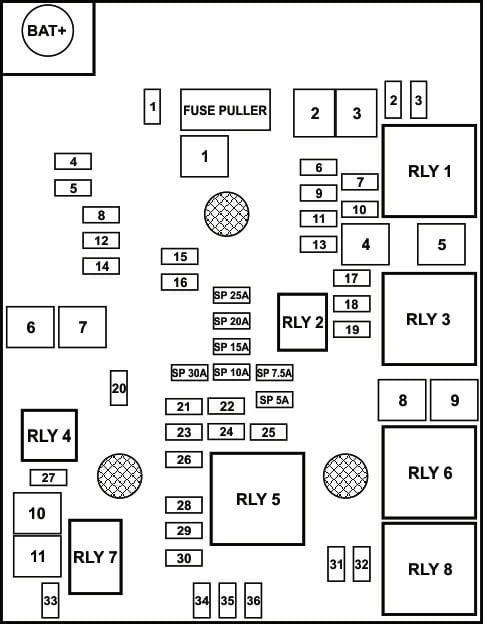

Schemat
Opis
Typ 1
(2012 – 2016)
| 1 | Szyberdach |
| 2 | Przełącznik zewnętrznego lusterka wstecznego |
| 3 | Elektrozawór odpowietrzający |
| 4 | rezerwa |
| 5 | Elektroniczna jednostka sterująca hamulcem zaworu |
| 6 | 2013-2015: nieużywane |
| 2016: Inteligentny czujnik akumulatora | |
| 7 | rezerwa |
| 8 | Bateria modułu sterującego skrzyni biegów |
| 9 | 2013-2015: Regulacja napięcia BCM |
| 2016: nieużywany | |
| 10 | Moduł sterujący paliwem R/C/poziomowanie reflektorów |
| 11 | Tylna wycieraczka |
| 12 | Ogrzewana tylna szyba |
| 13 | rezerwa |
| 14 | Podgrzewane lusterka zewnętrzne |
| 15 | Akumulator sterownika układu paliwowego |
| 16 | Moduł podgrzewanego siedzenia/moduł pamięci |
| 17 | Moduł sterowania skrzynią biegów R/C |
| 18 | Moduł sterujący silnika R/C |
| 19 | Pompa paliwowa |
| 20 | rezerwa |
| 21 | Przekaźnik wentylatora (dodatkowa skrzynka bezpieczników) |
| 22 | rezerwa |
| 23 | Cewka zapłonowa/wtryskiwacz |
| 24 | Pompa spryskiwacza |
| 25 | rezerwa |
| 26 | Elektromagnes opróżniania kanistra / Elektromagnes zaworu wody / Czujniki tlenu – przed i po / Elektromagnes turbosprężarki (1,4 l) / Elektromagnes turboodrzutowy (1,4 l) |
| 27 | 2013-2015: nieużywane |
| 2016: pompa pomocnicza do nagrzewnicy | |
| 28 | 2013-2015: nieużywane |
| 2016: Moduł sterujący silnika, skrzynka mocy zapłonu 1 | |
| 29 | Moduł sterujący silnika Przekładnia zapłonu 2 |
| 30 | Czujnik przepływu powietrza |
| 31 | Lewe światło drogowe |
| 32 | Prawe światło drogowe |
| 33 | Akumulator modułu sterującego silnika |
| 34 | Sygnał |
| 35 | Sprzęgło sprężarki klimatyzacji |
| 36 | Przednie światła przeciwmgielne |
| Bezpieczniki typu J | |
| 1 | Elektroniczna jednostka sterująca hamulcem pompy |
| 2 | Wycieraczka przednia |
| 3 | Silnik wentylatora |
| 4 | IEC RC |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | 2013-2015: nieużywane |
| 2016: Elektromagnes rozrusznika (automatyczna skrzynia biegów), nieużywany (manualna skrzynia biegów) | |
| 8 | Wentylator chłodzący niski/średni |
| 9 | Wielki fan |
| 10 | EPP |
| 11 | 2013-2015: elektromagnes rozruchowy |
| 2016: Elektromagnes rozrusznika biegów (automatyczna skrzynia biegów), Elektromagnes rozrusznika (ręczna skrzynia biegów) |
Przekaźnik
- Rezerwa
- Przekaźnik pompy paliwa
- Przekaźnik wentylatora chłodzącego
- Przekaźnik rozrusznika
- Przekaźnik układu napędowego
- Przekaźnik wentylatora chłodzącego
- Przekaźnik rozrusznika
- Przekaźnik wentylatora chłodzącego
Typ 2
(2017 – 2022)
| Minibezpieczniki | |
| 1 | Szyberdach |
| 2 | 2018-2020: Przełącznik zewnętrznego lusterka wstecznego/Elektrycznie sterowana szyba po stronie kierowcy/Czujnik deszczu/ Uniwersalny mechanizm otwierania drzwi garażowych 2021-2022: Przełącznik lusterka zewnętrznego/Elektrycznie sterowana szyba po stronie kierowcy/Czujnik deszczu |
| 3 | Elektrozawór odpowietrzający kanistra |
| 4 | – |
| 5 | Zawór elektronicznego modułu sterującego hamulca |
| 6 | 2018-2021: Inteligentny czujnik akumulatora |
| 7 | 2018-2020: Elektryczna blokada kolumny kierownicy |
| 8 | Moduł sterujący skrzynią biegów/FICM |
| 9 | Moduł automatycznego wykrywania obecności |
| 10 | Przełącznik poziomowania reflektorów/silnik poziomowania reflektorów/kamera cofania/wewnętrzne lusterko wsteczne |
| 11 | Tylna wycieraczka |
| 12 | Odmgławiacz tylnej szyby |
| 13 | Przełącznik zasilania odcinka lędźwiowego |
| 14 | Ogrzewanie lusterka zewnętrznego |
| 15 | Akumulator modułu sterującego układu paliwowego |
| 16 | 2018-2020: Podgrzewany moduł siedzenia/moduł pamięci |
| 17 | 2018-2021: Przetwornica TIM DC DC/Moduł sterujący układem paliwowym RC/Moduł kompasu 2022: Moduł sterujący układem paliwowym RC |
| 18 | Moduł sterujący silnika RC/ Moduł sterujący skrzynią biegów RC/ FICM RC |
| 19 | 2018-2020: Pompa paliwa |
| 20 | – |
| 21 | Przekaźnik wentylatora (pomocniczy BEC) |
| 22 | – |
| 23 | Cewka zapłonowa/cewka wtryskowa |
| 24 | Pompa spryskiwacza |
| 25 | Automatyczne poziomowanie reflektorów |
| 26 | EMS Odmiana 1 |
| 27 | –/Dodatkowa pompa nagrzewnicy |
| 28 | –/Lokalizacja napędowy modułu sterującego silnika/ Zapłon 3 |
| 29 | Moduł sterujący silnika, układ napędowy/zapłon 1/zapłon 2 |
| 30 | EMS Var 2 |
| 31 | Lewe światło drogowe |
| 32 | Prawe światło drogowe |
| 33 | Akumulator modułu sterującego silnika |
| 34 | Klakson |
| 35 | Sprzęgło klimatyzacji |
| 36 | 2018-2020: Przednie światła przeciwmgielne |
| Bezpieczniki typu J | |
| 1 | Pompa elektronicznego modułu sterującego hamulców |
| 2 | Wycieraczka przednia |
| 3 | Dmuchawa liniowego modułu mocy |
| 4 | IEC RC |
| 5 | – |
| 7 | –/Elektromagnes rozrusznika |
| 8 | Wentylator chłodzący niski – średni |
| 9 | Wentylator chłodzący – wysoki |
| 10 | 2018-2021: wiceprezes |
| 11 | Elektromagnes rozrusznika/zębnik rozrusznika |
| Przekaźniki U-Micro | |
| 2 | 2018-2020: Pompa paliwa |
| 4 | 2018-2020: –/Dodatkowa pompa nagrzewnicy |
| Przekaźniki HC-Micro | |
| 7 | Rozrusznik/zębnik rozrusznika |
| 10 | 2018-2020: Elektrozawór rozrusznika |
| Miniprzekaźniki | |
| 1 | Uruchom / kręć |
| 3 | Wentylator chłodzący – średni |
| 5 | Przekaźnik układu napędowego |
| 8 | Wentylator chłodzący – niski |
| Przekaźniki HC-Mini | |
| 6 | Wentylator chłodzący – wysoki |
Obok można osobno zamontować dodatkową skrzynkę z przekaźnikiem:
- Elektryczna pompa próżniowa
- Sterowanie wentylatorem chłodzącym 1
- Sterowanie wentylatorem chłodzącym 3
- Nieużywany lub przyczepa Nie dotyczy
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Aby dostać się do bezpieczników należy wyjąć skrzynkę na drobne przedmioty.

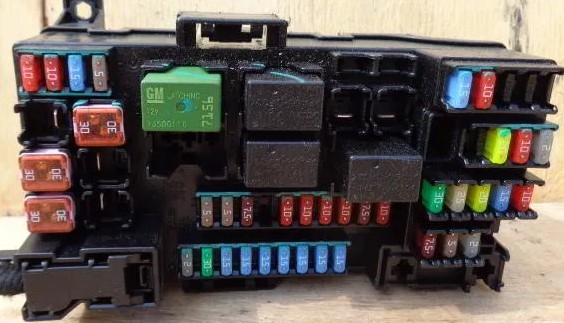

Zdjęcie poglądowe

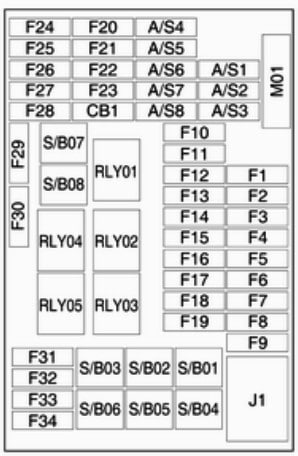

Schemat
Przeznaczenie
Typ 1
(2012 – 2016)
| F1 | Jednostka sterująca nadwozia 1 |
| F2 | Jednostka sterująca nadwozia 2 |
| F3 | Jednostka sterująca nadwozia 3 |
| F4 | Jednostka sterująca nadwozia 4 |
| F5 | Jednostka sterująca nadwozia 5 |
| F6 | Jednostka sterująca nadwozia 6 |
| F7 | Jednostka sterująca nadwozia 7 |
| F8 | Jednostka sterująca nadwozia 8 |
| F9 | Blokada zapłonu |
| F10 | Ochronny moduł diagnostyczny |
| F11 | Złącze danych, zamki do drzwi |
| F12 | Ogrzewanie, wentylacja i klimatyzacja MDL/ICS |
| F13 | Drzwi tylne |
| F14 | System wspomagania parkowania |
| F15 | Ostrzeżenie o opuszczeniu pasa ruchu, lusterko wewnętrzne |
| F 16 | Adaptacyjny moduł oświetlenia przedniego |
| F17 | Szyba elektryczna, strona kierowcy |
| F18 | Czujnik deszczu |
| F19 | Jednostka sterująca nadwozia |
| F20 | Podświetlany przełącznik na kierownicy |
| F21 | Jednostka sterująca skrzynią biegów |
| F22 | Zapalniczka / gniazdka |
| F23 | rezerwa |
| F24 | rezerwa |
| F25 | rezerwa |
| F26 | Wyświetlacz automatycznego wykrywania pasażerów |
| F27 | Zestaw wskaźników |
| F28 | Przełącznik reflektorów / konwerter AFL / DC |
| F29 | rezerwa |
| F30 | rezerwa |
| od 2016 r.: Akumulator modułu sterującego skrzyni biegów | |
| F31 | Bateria IPC, kombinacja instrumentów |
| F32 | Radio/telefon/gniazdo Aux |
| F33 | Wyświetlacz, system informacyjno-rozrywkowy |
| F34 | OnStar/UHP/DAB |
| M01 | PTC |
| S/B01 | rezerwa |
| S/B02 | rezerwa |
| S/B03 | Silnik regulatora szyby przedniej |
| S/B04 | Silnik szyby tylnej |
| S/B05 | Przekaźnik trybu logistycznego |
| S/B06 | rezerwa |
| S/B07 | rezerwa |
| S/B08 | rezerwa |
| CB1 | rezerwa |
| Przekaźnik | |
| RLY01 | Przekaźniki do akcesoriów |
| RLY02 | Drzwi |
| RLY03 | Zapasowy |
| RLY04 | Zapasowy |
| RLY05 | Tryb logistyczny |
Bezpiecznik nr 22, 20A odpowiada za gniazdo zapalniczki i USB.
Typ 2
(2017 – 2022)
| Bezpieczniki | |
| F1 | Moduł sterujący nadwozia 1 |
| F2 | Moduł sterujący nadwozia 2 |
| F3 | Moduł sterujący nadwozia 3 |
| F4 | Moduł sterujący nadwozia 4 |
| F5 | Moduł sterujący nadwozia 5 |
| F6 | Moduł sterujący nadwozia 6 |
| F7 | Moduł sterujący nadwozia 7 |
| F8 | Moduł sterujący nadwozia 8 |
| F9 | Dyskretny wyłącznik zapłonu logiczny |
| F10 | Wykrywanie akumulatora modułu diagnostycznego |
| F11 | Złącze łącza danych |
| F12 | Moduł HVAC/ICS |
| F13 | Przekaźnik windy |
| F14 | Centralny moduł bramy |
| F15 | 2017-2021: Ostrzeżenie o opuszczeniu pasa ruchu/GENTEX |
| F 16 | 2017-2020: Moduł adaptacyjnego oświetlenia przedniego |
| F17 | 2017-2020: Elektryczna blokada kolumny kierownicy |
| F18 | Moduł asystenta parkowania/alarm bocznej martwej strefy |
| F19 | Moduł sterujący nadwozia/ Sterowanie napięciem regulowanym |
| F20 | Sprężyna zegarowa |
| F21 | Klimatyzacja/gniazdo zasilania akcesoriów/PRNDL |
| F22 | Dodatkowe gniazdo zasilania/centrum prądu stałego |
| F23 | 2017-2020: Moduł HVAC/ICS |
| F24 | — |
| F25 | Moduł OnStar/Eraglonass |
| F26 | 2017-2020: Podgrzewana kierownica |
| F27 | 2017-2021: Zestaw wskaźników/nagrzewnica pomocnicza/Dodatkowy wirtualny wyświetlacz obrazu 2022: Zestaw wskaźników |
| F28 | 2017-2020: Zwiastun 2 |
| F29 | 2017: Płyta czołowa 2018-2021: System informacyjno-rozrywkowy |
| F30 | 2017-2020: DC/DC 400 W |
| F31 | Akumulator modułu zestawu wskaźników tablicy rozdzielczej |
| F32 | Moduł audio/nawigacja Silver Box |
| F33 | 2017-2020: Kanał zwiastuna 1 |
| F34 | Pasywne wejście/pasywny start |
| Bezpieczniki Midi | |
| M01 | 2017-2021: Dodatni współczynnik temperaturowy |
| Bezpieczniki S/B | |
| S/B01 | 2017-2021: Elektryczny fotel pasażera 2022: Dodatkowa nagrzewnica HVAC – 1 |
| S/B02 | 2022: Dodatkowa nagrzewnica HVAC – 2 |
| S/B03 | Elektryczne szyby przednie |
| S/B04 | Elektryczne szyby tylne |
| S/B05 | Przekaźnik trybu logistycznego |
| S/B06 | Elektryczny fotel kierowcy |
| S/B07 | — |
| S/B08 | 2017-2020: Moduł interfejsu przyczepy |
| Wyłącznik obwodu | |
| CB1 | — |
| Przekaźniki | |
| RLY01 | Zasilanie akcesoriów/utrzymane zasilanie akcesoriów |
| RLY02 | Klapa podnoszona |
| RLY03 | — |
| RLY04 | 2022: Dmuchawa |
| RLY05 | Tryb logistyczny |
Bezpieczniki nr 22 i 21, 20A, odpowiadają za zapalniczkę i gniazda USB.
Bagażnik

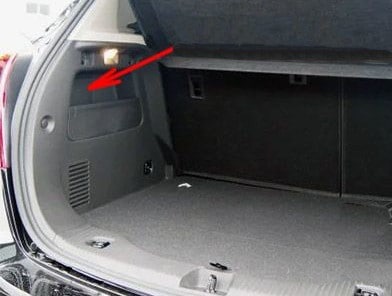

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie bagażnika, za osłoną zabezpieczającą.

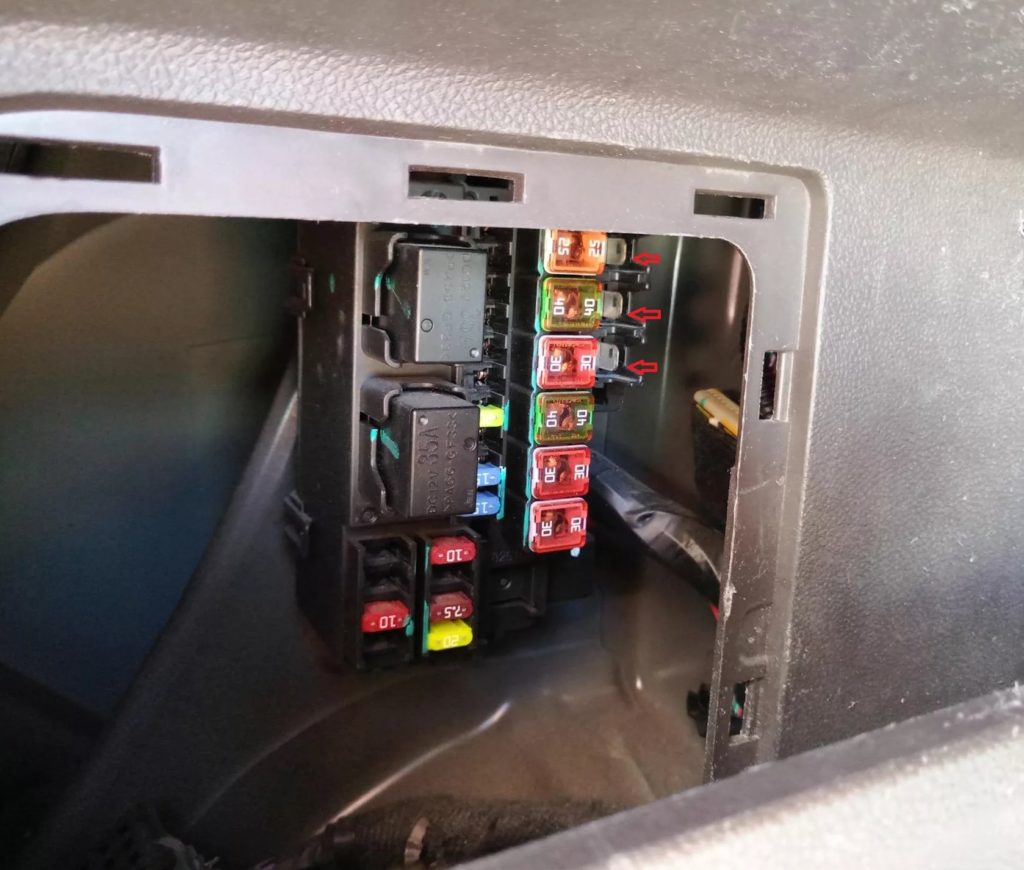

Zdjęcie

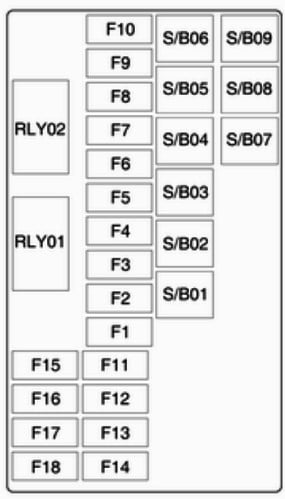

Schemat
Oznaczenie
Typ 1
(2012 – 2016)
| 1 | Podparcie lędźwiowe, fotel kierowcy |
| 2 | Podparcie lędźwiowe, siedzenie pasażera |
| 3 | Wzmacniacz |
| 4 | Złącze wiązki przewodów przyczepy |
| 5 | Stały układ napędu na cztery koła |
| 6 | Wskazanie |
| 7 | rezerwa |
| 8 | Przyczepa |
| 9 | rezerwa |
| 10 | rezerwa |
| 11 | Przyczepa |
| 12 | System nawigacyjny |
| 13 | Podgrzewana kierownica |
| 14 | Złącze wiązki przewodów przyczepy |
| 15 | Kierownica |
| 16 | Woda w czujniku paliwa |
| 17 | Lustro wewnętrzne |
| 18 | rezerwa |
| S/B01 | Elektryczna regulacja fotela kierowcy/moduł pamięci |
| S/B02 | Elektryczna regulacja fotela pasażera |
| S/B03 | Moduł przyczepy |
| S/B04 | Falownik/przetwornik napięcia |
| S/B05 | Bateria |
| S/B06 | spryskiwacz reflektorów |
| S/B07 | rezerwa |
| S/B08 | rezerwa |
| S/B09 | rezerwa |
| RLY01 | Przekaźnik zapłonu |
| RLY02 | Uruchom przekaźnik |
Typ 2
(2017 – 2022)
| Bezpieczniki | |
| F1 | — |
| F2 | — |
| F3 | Wzmacniacz dźwięku |
| F4 | — |
| F5 | Moduł sterujący napędem tylnym |
| F6 | Lewe światło zakrętowe |
| F7 | Prawe światło zakrętowe |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | — |
| F18 | — |
| Bezpieczniki S/B | |
| S/B01 | — |
| S/B02 | — |
| S/B03 | — |
| S/B04 | Moduł inwertera DC/AC |
| S/B05 | — |
| S/B06 | — |
| S/B07 | Transformator DC-DC 400W |
| S/B08 | Transformator DC-DC 400W |
| S/B09 | — |
| Przekaźniki | |
| RLY01 | Prawe światło zakrętowe |
| RLY02 | Lewe światło zakrętowe |
Nadal masz pytania? Zapytaj ich w komentarzach.
