Buick Verano pierwszej generacji był produkowany w latach 2012, 2013, 2014, 2015, 2016, 2017 w wersjach nadwozia typu sedan, kombi i hatchback. W tym czasie model przeszedł zmianę stylizacji. W tym artykule znajdziesz szczegółowy opis skrzynek bezpieczników i przekaźników Buick Verano 1G wraz ze schematami i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Opis bezpieczników może różnić się od pokazanego na ilustracji i zależy od roku produkcji oraz poziomu wyposażenia Twojej Astry J.
Komora silnika

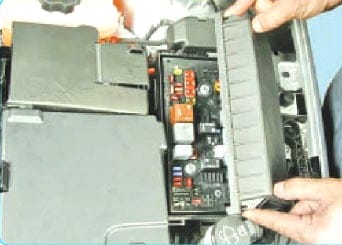

Skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest przykryta pokrywą ochronną.

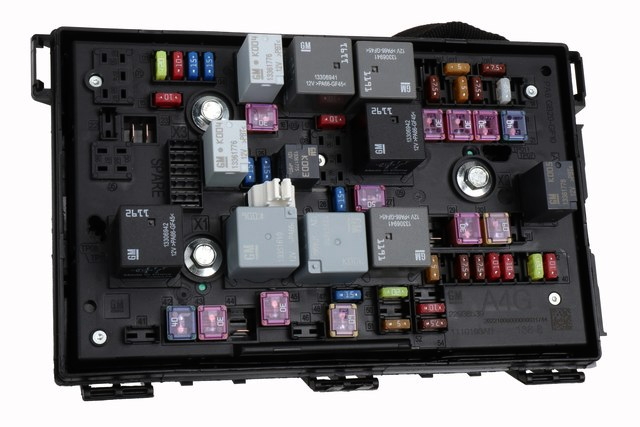

Zdjęcie

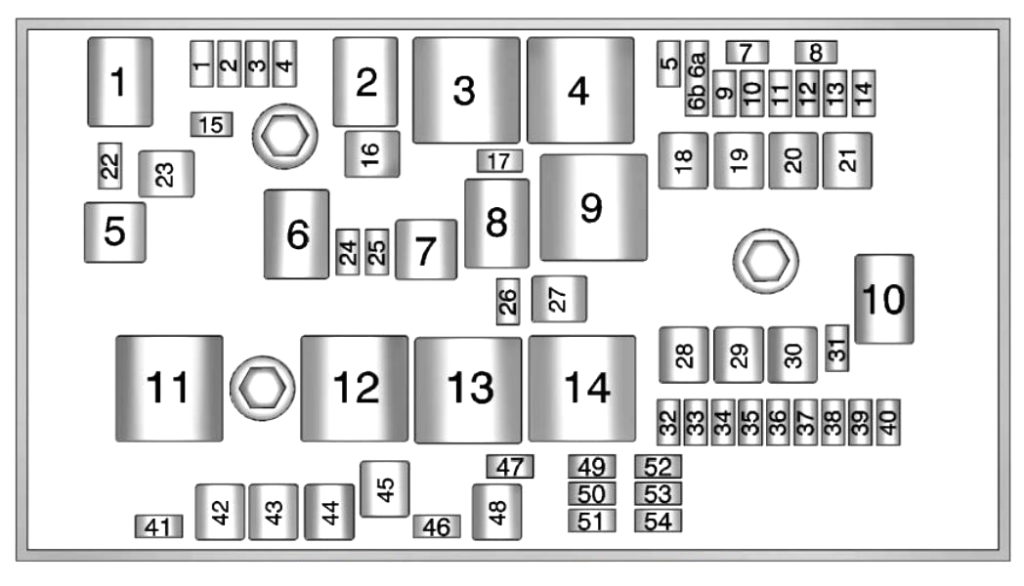

Schemat
Przeznaczenie
| 1 | 20A Moduł sterujący silnika |
| 2 | 10A Czujnik O2/elektromagnes przedmuchu |
| 10A (’12-’13) | |
| 7,5A (’14-’17) | |
| 3 | 15A Cewki zapłonowe/wtryskiwacze |
| 4 | 15A Zapasowe |
| 5 | Nieużywany |
| 6a | Nieużywany |
| 6b | 7,5A Odmgławiacz lusterek |
| 7 | Chłodzenie układu napędowego 5A |
| 8 | 7,5A Czujnik masowego przepływu powietrza/czujnik wstępny – O2 |
| 9 | Nieużywany |
| 10 | 5A Sygnał potencjału akumulatora |
| 11 | Zapasowy |
| 12 | Nieużywany |
| 13 | Zawory układu przeciwblokującego 25A |
| 14 | Nieużywany |
| 15 | 10A Moduł sterujący silnika |
| 16 | 30A Sterowanie rozrusznikiem |
| 17 | 10A Moduł sterujący skrzynią biegów |
| 18 | 30A Odmgławiacz tylnej szyby |
| 19 | 30A Przednia szyba elektryczna |
| 20 | 30A Tylne okno elektryczne |
| 21 | 40A Tylne centrum elektryczne |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | 15A Prawe światło drogowe |
| 25 | 15A Lewe światło drogowe |
| 26 | 15A Przednie światła przeciwmgielne |
| 27 | 50A Zapasowe |
| 28 | Nieużywany |
| 29 | 30A Elektryczny hamulec postojowy |
| 30 | Pompa ABS 60A |
| 31 | Nieużywany |
| 32 | 5A Poduszka powietrzna |
| 33 | Nieużywany |
| 34 | Zapasowy |
| 35 | 7,5A 2012-2015: Sprzęgło sprężarki klimatyzacji |
| 2016-2017: Zasilanie wyłącznika drzwiowego/Lewe okno elektryczne | |
| 36 | Sprzęgło klimatyzacji 10A |
| 37 | 10A Odpowietrznik kanistra |
| 38 | Nieużywany |
| 39 | 20A Moduł sterujący układu paliwowego |
| 40 | 10A Spryskiwacz przedniej szyby |
| 41 | Nieużywany |
| 42 | 40A Wentylator chłodzenia silnika (RPO LEA) |
| 43 | 30A Wycieraczki przednie |
| 44 | Nieużywany |
| 45 | 30A Wentylator chłodzenia silnika (RPO LEA) |
| 46 | Nieużywany |
| 47 | 15A Róg |
| 48 | 60A Wentylator chłodzący silnik |
| 49 | 20A Pompa paliwa |
| 50 | 5A 2012-2015: Nieużywane |
| 2016-2017: Kamera cofania | |
| 51 | Wewnętrzne lusterko wsteczne |
| 5A (’12-’13) | |
| 7,5A (’14-’17) | |
| 52 | Nieużywany |
| 53 | Moduł sterujący silnika zapłonowego/moduł sterujący skrzynią biegów |
| 10A (’12-’13) | |
| 7,5A (’14-’17) | |
| 54 | Zestaw wskaźników 7,5 A/moduł sterujący układu paliwowego/działanie/korba nagrzewnicy, wentylacji i klimatyzacji |

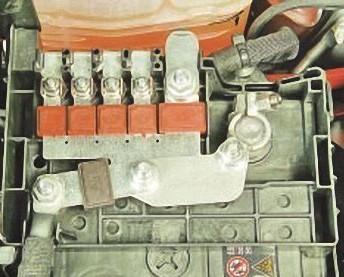

W pokrywie akumulatora mogą znajdować się dodatkowe bezpieczniki w postaci wkładek topikowych.
Przekaźnik
- 1 – przekaźnik zapasowy
- 2 – przekaźnik rozrusznika
- 3 – przekaźnik transmisji
- 4 – Przekaźnik ogrzewania tylnej szyby
- 5 – Przekaźnik pompy spryskiwaczy reflektorów
- 6 – Przekaźnik lewej lampy świateł do jazdy dziennej, świateł mijania
- 7 – Przekaźnik pompy paliwa
- 8 – Przekaźnik prawej lampy światła do jazdy dziennej
- 9 – Przekaźnik podgrzewacza paliwa (silnik wysokoprężny)
- 10 – Przekaźnik zapasowy
- 11 – Przekaźnik wentylatora chłodzącego o niskiej prędkości
- 12 – Przekaźnik wentylatora chłodzącego o dużej prędkości
- 13 – Przekaźnik średniej prędkości wentylatora chłodzącego 1
- 14 – Główny przekaźnik zapłonu
Przedział pasażerski

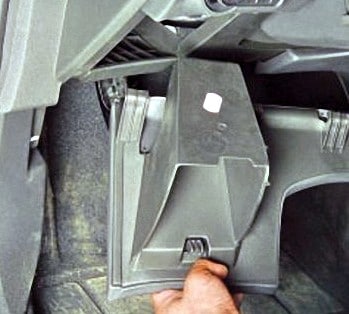

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy, za schowkiem.

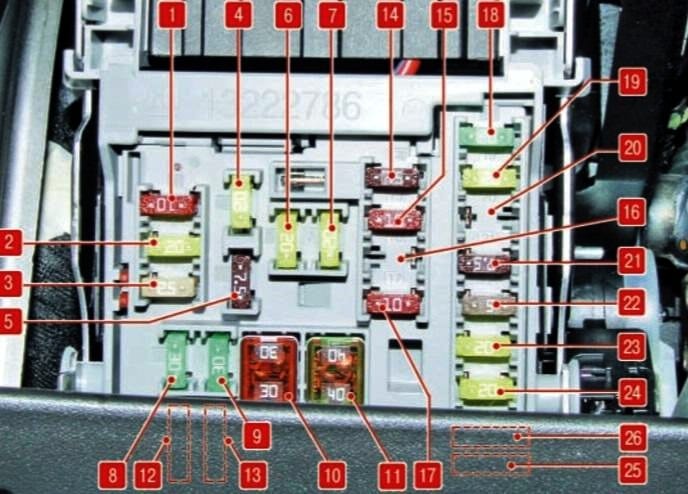

Schemat
Opis
| 1 | 2012-2013: Moduł sterujący nadwozia |
| 2014-2017: Sterowanie na kierownicy | |
| 2 | 20A Moduł sterujący nadwozia |
| 3 | 20A Moduł sterujący nadwozia |
| 4 | 20A System informacyjno-rozrywkowy |
| 5 | 10A Wyświetlacz informacyjny/Asystent parkowania |
| 6 | 20A 2012-2013: Układ zapłonu/klucza elektronicznego |
| 2014-2017: Zapalniczka do cygar | |
| 7 | Gniazdo zasilania 20A |
| 8 | 30A Moduł sterujący nadwozia |
| 9 | 30A Moduł sterujący nadwozia |
| 10 | 30A Moduł sterujący nadwozia |
| 11 | 40A Wentylator wewnętrzny |
| 12 | 25A Fotel kierowcy zasilany elektrycznie |
| 13 | Nieużywany |
| 14 | Złącze diagnostyczne 7,5A |
| 15 | 10A Poduszka powietrzna |
| 16 | 10A Zamek centralny/klapa tylna |
| 17 | Układ klimatyzacji 10A |
| 18 | 30A System informacyjno-rozrywkowy |
| 19 | 30A Moduł sterujący nadwozia |
| 20 | 5A Elektryczny fotel pasażera |
| 21 | Zestaw wskaźników 7,5A |
| 22 | Zapłon/system kluczyka elektronicznego |
| 23 | 20A Moduł sterujący nadwozia |
| 24 | 20A Moduł sterujący nadwozia |
| 25 | Nieużywany |
| 26 | Nieużywany |
Za działanie zapalniczki i gniazdek dodatkowych odpowiadają bezpieczniki o numerach 6 i 7 o wartości 20A.

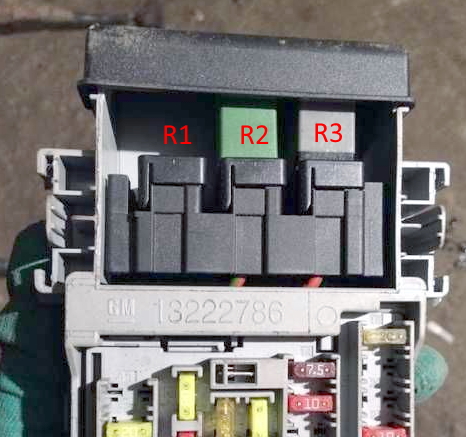

Na górze skrzynki bezpieczników można zainstalować kilka przekaźników.
Schemat
Oznaczenie
- Bagażnik otwarty
- Bezpieczeństwo drzwi
- Wyjście zasilania
Bagażnik

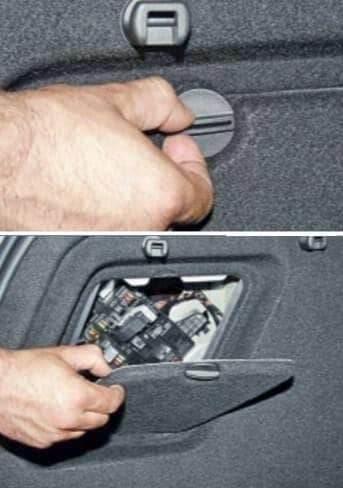

Znajduje się po lewej stronie, pod osłoną zabezpieczającą.

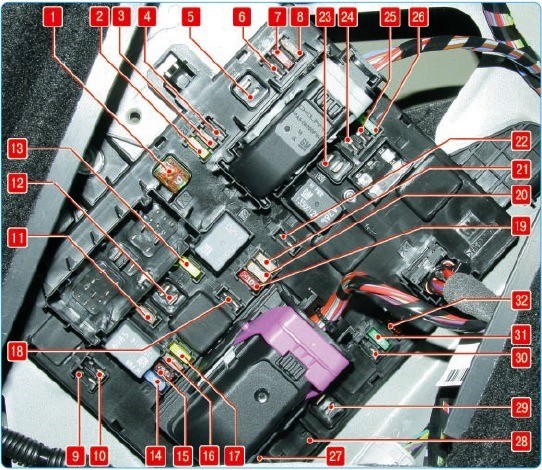

Schemat
Przeznaczenie
| 1 | 40A K101 Moduł sterujący interfejsu przyczepy |
| 2 | 30A X88 Złącze wiązki przewodów przyczepy |
| 3 | System wspomagania parkowania |
| 4 | Nieużywany |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | 10A K29 Sterownik ogrzewania siedzenia, K104P Sterownik lędźwiowego siedzenia pasażera |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | 5A K9 Moduł sterujący nadwozia |
| 11 | 10A K65 Moduł wskaźnika ciśnienia w oponach, K68 Konwerter świateł ostrzegawczych przyczepy |
| 12 | Nieużywany |
| 13 | 20A X88 Złącze wiązki przewodów przyczepy |
| 14 | Nieużywany |
| 15 | 7,5A S52 Przełącznik lusterka zewnętrznego, S79D Przełącznik podnośnika szyby – kierowca |
| 16 | 5A A10 Wewnętrzne lusterko wsteczne |
| 17 | Nieużywany |
| 18 | Nieużywany |
| 19 | 10A K32 Jednostka sterująca podgrzewaczem kierownicy |
| 20 | 20A K61 Moduł sterujący szyberdachem |
| 21 | 25A K29 Moduł sterujący ogrzewaniem siedzeń |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Nieużywany |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | Nieużywany |
| 31 | 30A T3 Wzmacniacz dźwięku (system głośników) |
| 32 | 10A K19 Moduł sterujący zawieszeniem |
Jeśli masz jakieś pytania, zadaj je w komentarzach.
