Buick Encore GX był produkowany w latach 2019, 2020, 2021, 2022, 2023. Następnie moduł otrzymał aktualizację. W tej publikacji można znaleźć opis bezpieczników i przekaźników Buick Encore GX wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Podkreślmy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników w skrzynkach może różnić się od pokazanego i zależy od roku produkcji i kraju dostawy. Sprawdź przyporządkowanie z opisem na odwrocie osłony ochronnej, a w razie trudności skontaktuj się z najbliższym sprzedawcą.
Komora silnika

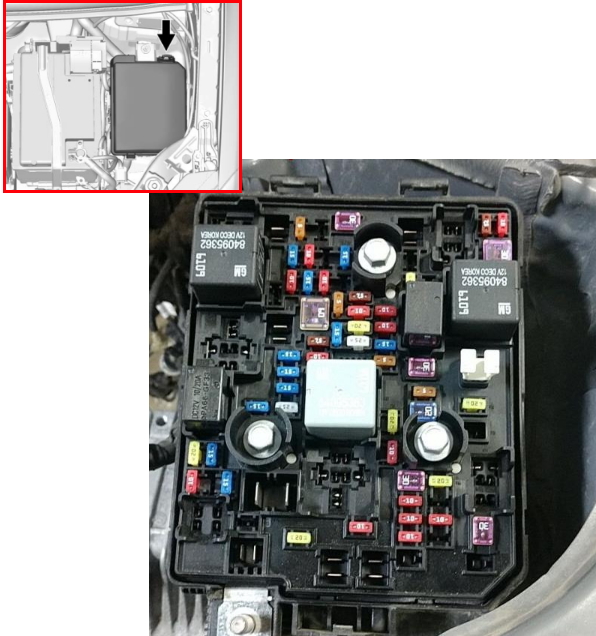

Skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, pod pokrywą ochronną.

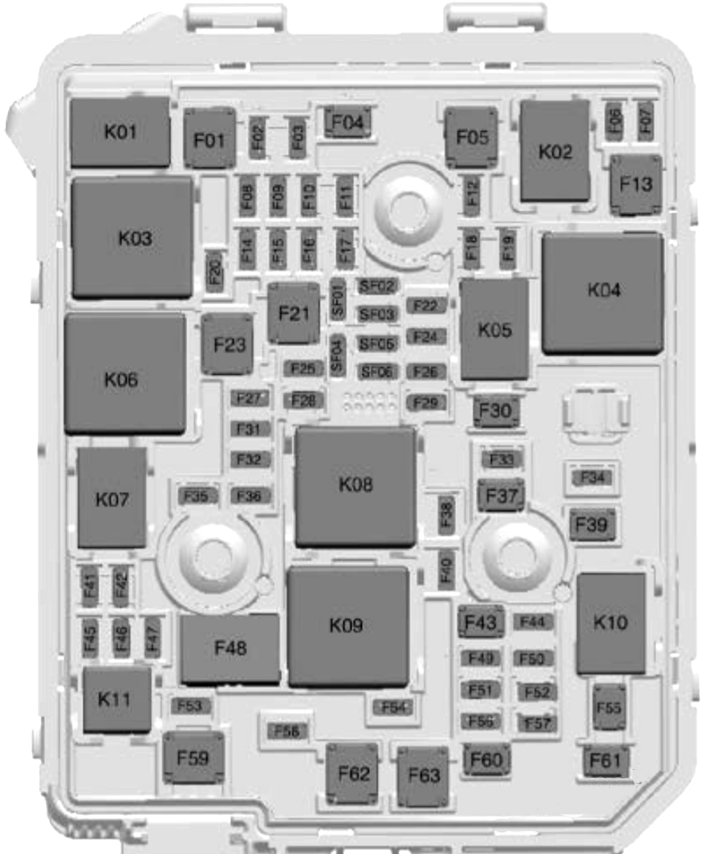

Schemat
Opis
| Mikrobezpieczniki | |
| F02 | CLSTR |
| F03 | Nie dotyczy |
| F06 | OSRVM ODMGŁAWANIE |
| F07 | ZWOLNIENIE L/BRAMY |
| F08 | AHL AFL MTR1 |
| F09 | SIEDZENIE WENTYLATOROWE |
| F10 | Nie dotyczy |
| F11 | AHL AFL MTR2 |
| F12 | Nie dotyczy |
| F14 | KAMERA WSTECZNA ISRVM |
| F15 | DEFC MDL RUN/CRNK |
| F 16 | Poziom HDLP |
| F17 | N/A-DSL |
| F18 | FTZM |
| F19 | Nie dotyczy |
| F20 | Nie dotyczy |
| F22 | TRLR ST/TRN LT – TRLR |
| F24 | ESCL |
| F25 | ECM TCM RUN/CRNK |
| F26 | POMPA WSW PRZEDNIA/TYLNA |
| F27 | IGN CEWKA-GAZ ECM PT3-DSL |
| F28 | AERO SZ |
| F29 | AHL AFL MDL |
| F31 | ECM PT2 |
| F32 | ENG KOM2 |
| F33 | RVC |
| F34 | FRT MGŁA LP |
| F35 | ENG KOMP1 |
| F36 | ECM PT1 |
| F38 | LAMPA TRLR PRK – TRLR |
| F40 | POMOCNA POMPA WODNA |
| F41 | TYLNY WPR |
| F42 | KLAKSON |
| F44 | TYLNY WPR PRK |
| F45 | SPRZĘGŁO KLIMATYZACJI |
| F46 | Nie dotyczy |
| F47 | ECM BATT-GAS ECM BATT-DSL |
| F49 | HDLP WYS., lewa |
| F50 | Nie dotyczy |
| F51 | HDLP WYSOKA RH |
| F52 | NOX SOOT SNSR – DSL TRLR ST/TRN RT – TRLR |
| F53 | Nie dotyczy |
| F54 | PEPS |
| F56 | CNSTR VENT SOL-GAS/DEFC MDL-DSL |
| F57 | DEFC MDL-DSL |
| F58 | BAT TCM |
| SF01-SF06 | Zapasowe bezpieczniki |
| Bezpieczniki ET | |
| F48 | ŚWIECA ŻAROWA |
| Bezpieczniki typu J | |
| F01 | Nie dotyczy |
| F05 | Nie dotyczy |
| F13 | ODMGŁAWANIE TYLNEJ WNDW |
| F21 | E-BOOST PWR1 |
| F23 | STRTR PINION |
| F59 | Nie dotyczy |
| F62 | PALIWO HTR DSL |
| F63 | Nie dotyczy |
| Bezpieczniki typu M | |
| F04 | FRT WPR |
| F30 | STRTR SOL |
| F37 | POMOCNA POMPA OLEJU |
| F39 | Nie dotyczy |
| F43 | PWR WNDW RT |
| F55 | PWR WNDW LT |
| F60 | DEF HTR |
| F61 | Nie dotyczy |
| Przekaźniki | |
| K01 | Nie dotyczy |
| K02 | Nie dotyczy |
| K03 | URUCHOM/KRZYŻ |
| K04 | ODMGŁAWANIE TYŁU |
| K05 | STRTR SOL |
| K06 | STRTR PINION |
| K07 | STEROWNIK KLIMATYZACJI |
| K08 | PT RLY |
| K09 | PALIWO HTR DSL |
| K10 | Nie dotyczy |
| K11 | Nie dotyczy |
Przedział pasażerski

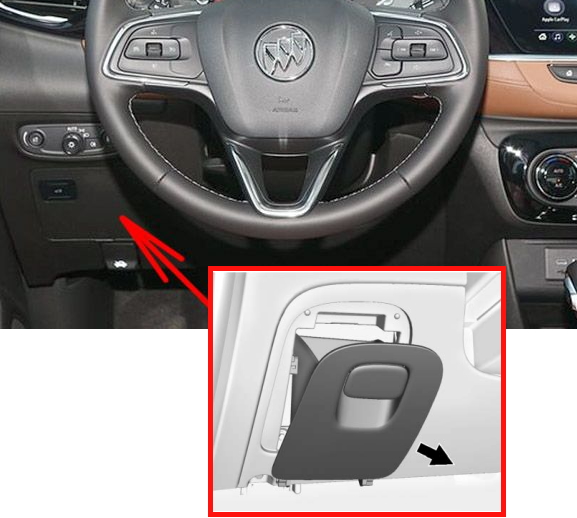

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Aby dostać się do bezpieczników należy wyjąć skrzynkę na drobne przedmioty.

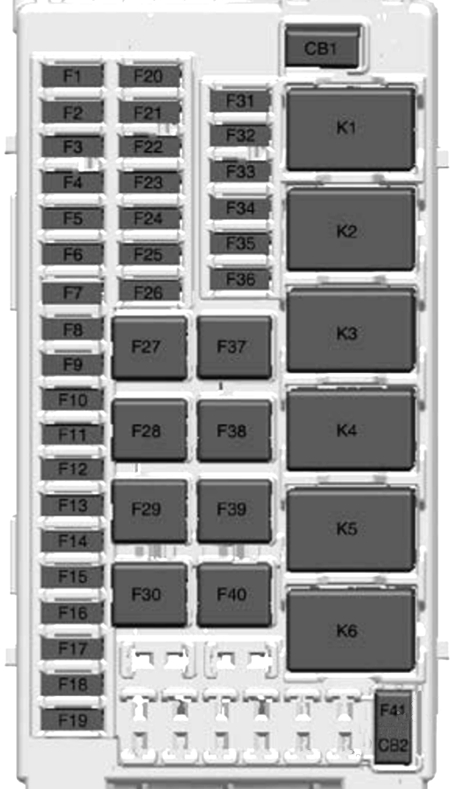

Schemat
Przeznaczenie
| F01 | LĘDŹWIOWY |
| F02 | SZYB DACH |
| F03 | VBAT_3 |
| F04 | VBAT_7 |
| F05 | VBAT_6 |
| F06 | AUTO HVAC |
| F07 | CGM |
| F08 | ST_WHL_HTR |
| F09 | WYŚWIETLACZ |
| F10 | RADIO |
| F11 | ONSTAR (ERA) |
| F12 | PARKASSIST |
| F13 | CZŁOWIEK. HVAC |
| F14 | ŁADOWARKA WL |
| F15 | VBAT_2 |
| F 16 | VBATJ |
| F17 | SWC BKLT |
| F18 | Nie dotyczy |
| F19 | Nie dotyczy |
| F20 | WIOSNA ZEGAROWA |
| F21 | OCC SEN |
| F22 | DLC |
| F23 | SDM |
| F24 | IGNSW/ESCL |
| F25 | PWR L-BRAMKA MDL |
| F26 | BEZPIECZNIK SEC-2 |
| F27 | PWR SEAT CO-DR |
| F28 | VBAT_8 |
| F29 | DC-DC AT |
| F30 | PWR L-BRAMKA MDL |
| F31 | OSRVM |
| F32 | FRT HS PWR-1 |
| F33 | VBAT_4 |
| F34 | FRT HS PWR-2 |
| F35 | WZMACNIACZ |
| F36 | ONSTAR (TCP) |
| F37 | PWR SEAT DR |
| F38 | DC-DC_400W |
| F39 | BEZPIECZNIK SEC-1 |
| F40 | HVAC_BLOWER |
| Wyłącznik obwodu | |
| CB1 | Nie dotyczy |
| CB2 | APO |
| Przekaźniki | |
| K01 | i-RAP_ACC |
| K02 | URUCHOMIĆ |
| K03 | LOGISTYKA |
| K04 | Nie dotyczy |
| K05 | Nie dotyczy |
| K06 | Nie dotyczy |
Bagażnik

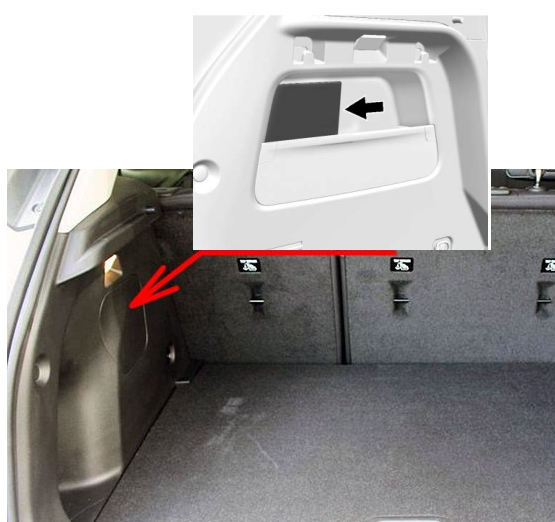

Kolejna skrzynka z bezpiecznikami i przekaźnikami znajduje się w bagażniku.

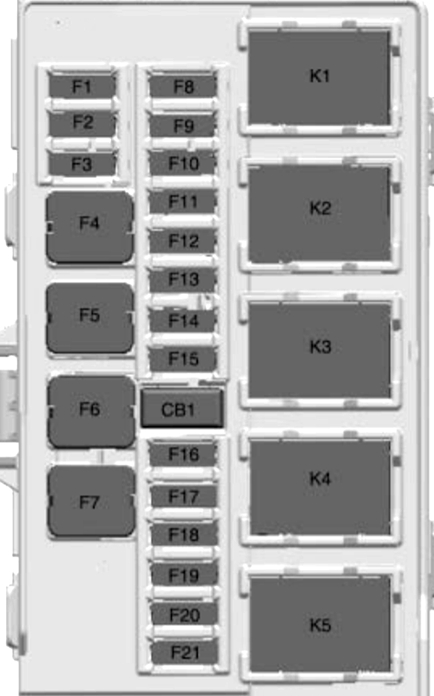

Schemat
Opis
| F01 | Nie dotyczy |
| F02 | RDCM ELEK |
| F03 | Nie dotyczy |
| F04 | Nie dotyczy |
| F05 | INWERTER DC/AC |
| F06 | Nie dotyczy |
| F07 | RDCM |
| F08 | RR OGRZEWANIE SIEDZENIA PWR1 |
| F09 | Nie dotyczy |
| F10 | RR OGRZEWANIE SIEDZENIA PWR2 |
| F11 | Nie dotyczy |
| F12 | Nie dotyczy |
| F13 | Nie dotyczy |
| F14 | Nie dotyczy |
| F15 | Nie dotyczy |
| F 16 | Nie dotyczy |
| F17 | Nie dotyczy |
| F18 | Nie dotyczy |
| F19 | Nie dotyczy |
| F20 | Nie dotyczy |
| F21 | Nie dotyczy |
| Wyłączniki automatyczne | |
| CB1 | Nie dotyczy |
| Przekaźniki | |
| K01 | Nie dotyczy |
| K02 | Nie dotyczy |
| K03 | Nie dotyczy |
| K04 | Nie dotyczy |
| K05 | Nie dotyczy |
Jeżeli wiesz jak ulepszyć materiał napisz w komentarzu.
