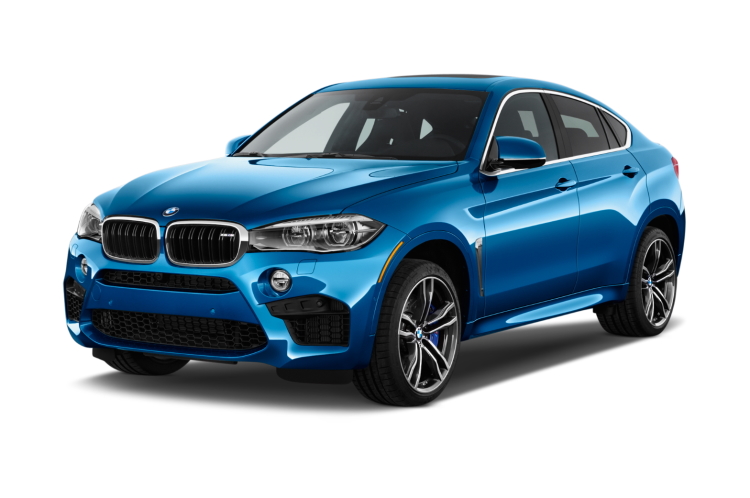

BMW X6 F16 reprezentuje 2 generację gamy BMW X6, która była produkowana w latach 2014, 2015, 2016, 2017, 2018, 2019 i 2020. W tym materiale znajdziesz opis bezpieczników i przekaźników BMW X6 F16 z schematami skrzynek bezpiecznikowych, ich lokalizacja i zdjęcia ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników, a także ich ilość w blokach może różnić się od prezentowanej i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Główna skrzynka bezpieczników

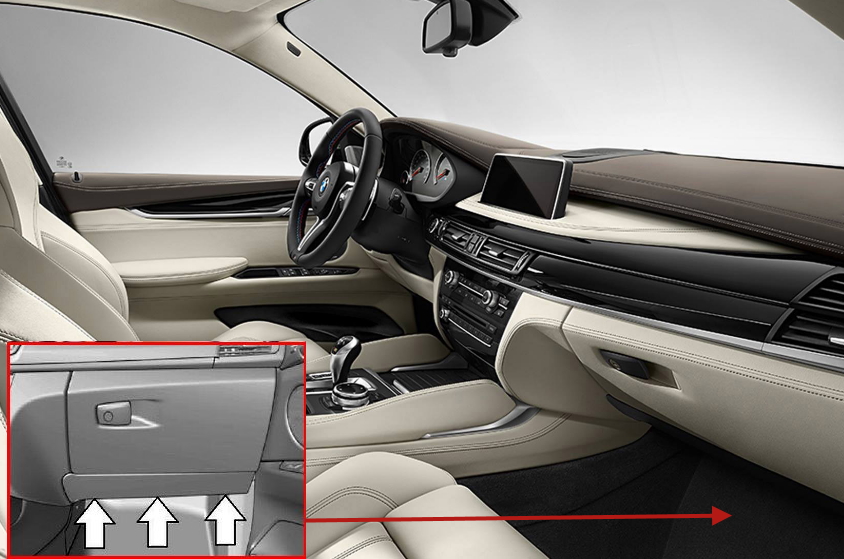

Znajduje się w obszarze nóg pasażera z przodu, pod schowkiem. Aby uzyskać dostęp należy odkręcić elementy mocujące pokrywę.
Zdjęcie
Schemat
Opis
| 19 | Odbiornik zdalnego sterowania 5A |
| 20 | 5A Konsola sufitowa |
| 21 | 5A Jednostka sterująca podgrzewaniem wstępnym |
| 22 | 7.5A Skrzynka przełączników w drzwiach kierowcy, zewnętrzne lusterko wsteczne po stronie pasażera z przodu |
| 23 | 10A System zarządzania silnikiem (DME) |
| 24 | 10A Elektroniczny układ sterowania skrzynią biegów |
| 25 | 5A Touchbox, kontroler (joystick) |
| 26 | 5A Wysuwany głośnik na desce rozdzielczej, przełącznik podgrzewania tylnego lewego/prawego siedzenia |
| 27 | 10A Blok zaworów podparcia lędźwiowego fotela kierowcy/pasażera, blok przełącznika regulacji siedzenia po stronie kierowcy/pasażera |
| 28 | 5A Czujnik deszczu/światła/słońca, konsola górna, oświetlenie lusterka kosmetycznego |
| 29 | 15A Dodatkowa pompa płynu chłodzącego |
| 30 | 10A Pompa płynu chłodzącego chłodnicy powietrza doładowującego |
| 31 | 5A Przekaźnik otwarcia wentylatora elektrycznego |
| 32 | 5A Skrzynia rozdzielcza |
| 33 | 5A N63, S63: Pompa płynu chłodzącego turbosprężarki |
| 5A N20: Elektryczna sprężarka klimatyzacji, dodatkowa nagrzewnica elektryczna | |
| 34 | Zintegrowane zarządzanie podwoziem 5A (ICM) |
| 35 | 5A Lusterko wsteczne elektrochromowe |
| 36 | Gniazdo 20A w podłokietniku |
| 37 | Zapalniczka 20A |
| 38 | 20A Konsola sufitowa (zasilacz zacisku 30) |
| 39 | 15A Lewy reflektor |
| 40 | – |
| 41 | 10A S63: Pompa płynu chłodzącego chłodnicy powietrza doładowującego |
| 10A N20: Zawór odcinający czynnik chłodniczy we wnętrzu pojazdu, elektryczne sterowanie maszyną (EME) | |
| 42 | Elektroniczne sterowanie amortyzatorem 5A, elektrochromatyczne lusterko wsteczne |
| 43 | 5A Oświetlenie kierunkowe w lewo/w prawo |
| 44 | 7.5A Systemy wspomagania kierowcy oparte na kamerach (KAFAS), aktywny układ kierowniczy |
| 45 | 5A Aktywny tempomat (ACC), czujniki automatycznej kontroli zanieczyszczenia powietrza zewnętrznego (AUC). |
| 46 | 5A Napęd żaluzji chłodnicy |
| 5A B47, N47, N57: Ogrzewanie układu wentylacji silnika, napęd żaluzji chłodnicy | |
| 47 | 5A Elektronika noktowizyjna (NVE), generator dźwięku pojazdu (VSG) |
| 48 | 10A Centrum przełączające w kolumnie kierownicy |
| 49 | 5A Czujnik kąta skrętu |
| 5A N57D30T1: Zawór odcinający zbiornik płynu chłodzącego, czujnik kąta skrętu | |
| 50 | 5A Zestaw wskaźników |
| 51 | – |
| 52 | Zestaw wskaźników 7,5A |
| 53 | 5A Oświetlenie schowka podręcznego, oświetlenie listwy ozdobnej tablicy rozdzielczej (strona kierowcy/pasażera), oświetlenie listwy ozdobnej tablicy rozdzielczej po stronie kierowcy, oświetlenie przestrzeni na nogi kierowcy/pasażera |
| 54 | Przełącznik wyboru biegu 10A (GWS) |
| 55 | 5A Servotronic (SVT), elektromechaniczne wspomaganie kierownicy (EPS) |
| 56 | 5A Zarządzanie dynamiką pionową (VDM) |
| 57 | 20A Lewy reflektor |
| 58 | Dynamiczna kontrola stabilności 30A (DSC) |
| 59 | 40A Aktywny układ kierowniczy |
| 60 | Grzejnik 40A |
| 61 | Elektroniczne sterowanie przepustnicą 20A |
| 62 | 30A -06.2016: Zarządzanie dynamiką pionową (VDM) |
| 20A 07.2016+: Zarządzanie dynamiką pionową (VDM) | |
| 63 | Skrzynka rozdzielcza 30A (VTG) |
| 64 | 30A Moduł ogrzewania przedniego siedzenia pasażera |
| 65 | 30A Moduł ogrzewania siedzenia kierowcy |
| 66 | 20A Nagrzewnica pomocnicza/dodatkowa |
| 67 | 30A Blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia (SMFA)), moduł siedzenia kierowcy (SMFA) |
| 68 | 30A Blok przełączników regulacji siedzenia po stronie pasażera (bez modułu siedzenia (SMBF)), moduł siedzenia pasażera z przodu (SMBF) |
| 69 | 20A Elektroniczny układ sterowania skrzynią biegów (EGS) |
| 70 | 20A Regulacja kolumny kierownicy ze wspomaganiem |
Za działanie zapalniczki odpowiadają bezpieczniki nr 36 i 37.
Elektroniczna jednostka kontrolująca
Element ten mocuje się do słupka A w pobliżu stóp pasażera i zakrywa tapicerkę wnętrza.
Grupa bezpieczników znajduje się pośrodku.
Schemat
Przeznaczenie
- 30A Napęd szyby przedniej pasażera
- 30A Elektryczny napęd szyby tylnej po stronie kierowcy
- 20A Zamek przednich drzwi pasażera
- Sterownik napędu szyb 30A
- 30A Ogrzewana tylna szyba
- 30A Napęd tylnej szyby od pasażera
- 20A Zamek drzwi kierowcy
- –
- 5A Centrala przełączająca w kolumnie kierownicy, zespół włącznika świateł, zespół sterujący systemem wspomagania kierowcy z włącznikiem świateł awaryjnych
- 7,5A Lewy reflektor
- Złącze diagnostyczne 7,5 A, układ ogrzewania i klimatyzacji, dynamiczna kontrola stabilności (DSC)
- 5A Jednostka komunikacji telematycznej, zespoły elektroniczne klamek drzwi
- 15A Róg (wysoki/niski ton)
- –
Nieco niżej można umieścić jednostkę zabezpieczającą i sterującą – dynamiczną kontrolę stabilności (DSC)
Bagażnik
Główna skrzynka bezpieczników
Główna skrzynka bezpieczników znajduje się po prawej stronie pod wykładziną bagażnika.
Zdjęcie poglądowe
Schemat
Oznaczenie
| 100 | 5A Przycisk hamulca postojowego |
| 101 | 15A Prawy reflektor |
| 102 | Zestaw akumulatorów wysokiego napięcia 5A |
| 103 | 5A Syrena z alarmem przechyłu |
| 104 | 5A Jednostka sterująca hamulca postojowego, wykrywanie nieszczelności metodą naturalnego podciśnienia (NVLD) |
| 105 | 30A Elektryczny, odwracalny zwijacz pasa bezpieczeństwa, prawy |
| 106 | 30A Rozkład momentu obrotowego pomiędzy kołami tylnej osi |
| 107 | 40A Automatyczne podnoszenie klapy tylnej (→07.2016), moduł funkcyjny klapy tylnej (08.2016→) |
| 108 | – |
| 109 | – |
| 110 | 40A Przekaźnik sprężarki zawieszenia pneumatycznego |
| 111 | – |
| 112 | 20A Hybrydowa elektronika zbiornika ciśnieniowego |
| 113 | 30A Moduł połączeń elektrycznych przyczepy |
| 114 | 30A Moduł połączeń elektrycznych przyczepy |
| 115 | 20A Prawy reflektor |
| 116 | 30A Jednostka sterująca hamulca postojowego |
| 117 | 30A Elektryczny, odwracalny zwijacz pasa bezpieczeństwa, lewy |
| 118 | Przełącznik wideo 5A (VSW) |
| 119 | – |
| 120 | 5A Jednostka sterująca mocą |
| 5A N20: Skrzynka ładująca dla dodatkowego akumulatora | |
| 121 | Jednostka główna 20A |
| 122 | Wzmacniacz audio 30A |
| 123 | – |
| 124 | 5A Moduł wideo |
| 125 | – |
| 126 | 10A Napęd zamykania tylnych drzwi (po stronie pasażera) |
| 127 | Zmieniarka DVD 5A |
| 128 | Gniazdo ładowania bezprzewodowego 5A, wzmacniacz antenowy (ładowanie bezprzewodowe), płyta bazowa |
| 129 | Aktywny projekt dźwięku 15A (ASD) |
| 130 | 5A Automatyczne podnoszenie klapy tylnej |
| 131 | 5A Oświetlenie bagażnika, przycisk bagażnika na tylnej klapie od wewnątrz, filtr przeciwszumowy |
| 132 | 5A Rozdział momentu obrotowego na tylną oś, elektroniczna kontrola wysokości jazdy |
| 133 | 5A Tylna klimatyzacja |
| 134 | 10A Napęd zamykania tylnych drzwi (po stronie kierowcy) |
| 135 | Zaciski awaryjnego wyłączania generatora gazu 5A |
| 136 | – |
| 137 | – |
| 138 | – |
| 139 | Gniazdo przyczepy 20A |
| 140 | 20A Zamek pokrywy bagażnika |
| 141 | – |
| 142 | – |
| 143 | 10A Przekaźnik lodówki |
| 144 | 15A Jednostka sterująca selektywną redukcją katalityczną (SCR – Selective Catalytic Reduction) |
| 145 | 5A Pomoc przy parkowaniu, wentylator systemu informacyjnego |
| 146 | Migawka elektryczna 15A z tłumikiem (nr 1, nr 2) |
| 147 | 15A Jednostka sterująca selektywną redukcją katalityczną (SCR – Selective Catalytic Reduction) |
| 148 | 5A Ostrzeżenie o zmianie pasa ruchu (SWW) |
| 149 | 7,5A Prawy reflektor |
| 150 | 5A -06.2016: Bezdotykowy elektroniczny moduł powrotu do otwierania bagażnika, elektroniczne ładowanie komfortowe (hybrydowe) |
| 7.5A 07.2016+: Bezdotykowy moduł elektroniczny powrotu systemu tylnej klapy, komfortowe elektroniczne ładowanie (hybrydowe), moduł funkcyjny tylnej klapy | |
| 151 | HUB USB 5A (złącze USB #1/#2, złącze wejścia AUX) |
| 152 | 5A Elektryczny, odwracalny zwijacz pasa bezpieczeństwa, lewy/prawy |
| 153 | 15A Jednostka sterująca selektywną redukcją katalityczną (SCR – Selective Catalytic Reduction) |
| 154 | Kamera surround 5A (TRSVC), kamera cofania |
| 155 | 10A Napęd zamykania drzwi pasażera z przodu |
| 156 | 10A Napęd zamykania drzwi kierowcy |
| 157 | – |
| 158 | 10A Tylny system audio |
| 159 | 5A Wzmacniacz audio, wentylator systemu informacyjnego |
| 160 | 20A Tylna nagrzewnica |
| 161 | – |
| 162 | 20A Gniazda drugiego rzędu, gniazdo w bagażniku |
| 163 | 30A Moduł połączeń elektrycznych przyczepy |
| 164 | 30A Ogrzewane tylne prawe siedzenie |
| 165 | 20A Jednostka sterująca pompą paliwa (EKPS) |
| 166 | 30A Ogrzewane tylne lewe siedzenie |
| 167 | 30A Siłownik samozamykacza drzwi kierowcy, siłownik samozamykacza drzwi pasażera z przodu |
Sprawdź informacje na podstawie diagramu znajdującego się w papierowej broszurze umieszczonej obok bloku.
Tabela z ogólnym oznaczeniem bezpieczników
Nie jest trudno to rozgryźć. Na przykład bezpiecznik 13 odpowiada za sygnał dźwiękowy, za telefon – 25, 128, za podgrzewaną tylną szybę – 5, podgrzewane siedzenia – 26, 65, 64, 164, 166 i tak dalej.
Bezpieczniki 36, 37, 143, 162 odpowiadają za zapalniczkę. Zobacz diagramy pod kątem ich lokalizacji.
Elementy przekaźników znajdują się obok skrzynki. Na przykład przekaźniki zawieszenia pneumatycznego i lodówki (jeśli są wyposażone w samochód).
Bezpieczniki akumulatora
W pokrywie akumulatora wbudowane są bezpieczniki dużej mocy, które chronią wszystkie obwody.
Schemat
Opis
| 500 | 50A Centralna jednostka sterująca nadwozia – kontroler domeny nadwozia (BDC) |
| 501 | 125A Skrzynka bezpieczników w bagażniku |
| 502 | Dynamiczna kontrola stabilności 150 A (DSC) |
| 503 | 125A N63, S63, N20: Wbudowany moduł zasilania |
| 125A D47, N47, N57: Główny przekaźnik sterujący silnikiem (DDE) | |
| 504 | 125A Centralna jednostka sterująca elektroniką nadwozia – Body Domain Controller (BDC) |
| 505 | Wzmacniacz audio 50A |
| 506 | 60A N55, N63, S53, B47, N47, N57: Jednostka sterująca mocą (PCU) |
| 60A N20: Skrzynka ładująca dla dodatkowego akumulatora | |
| 507 | 40A Dodatkowa nagrzewnica elektryczna – tył prawy |
| 508 | 40A Jednostka sterująca ogrzewaniem postojowym trzeciego rzędu |
| 509 | 40A Centralna jednostka sterująca nadwozia – kontroler domeny nadwozia (BDC) |
| 510 | 40A Dodatkowa nagrzewnica elektryczna – tył lewy |
Dodatkowa skrzynka bezpieczników
Blok ten można zamontować po lewej stronie bagażnika, jest on również zamykany wykładziną wewnętrzną.
- 511 – 100A Dodatkowe bezpieczniki w bagażniku
- 512 – 100A Dodatkowe bezpieczniki w bagażniku
Schemat
Oznaczenie
| 201 | 10A Zasilanie dodatkowej jednostki sterującej (SEC). |
| 202 | 7,5A Dodatkowa skrzynka sterownicza |
| 203 | 5A Zasilanie dodatkowej jednostki sterującej (SEC). |
| 204 | 5A Zasilanie dodatkowej jednostki sterującej (SEC). |
| 205 | 5A Dodatkowa centrala rozdzielcza |
| 206 | 5A Pomocniczy moduł audio (domofon simpleks, migające światła ostrzegawcze, głośnik przedkomorowy) |
| 207 | 20A Dodatkowy moduł audio |
| 208 | 5A Pomocniczy moduł audio (domofon simpleks, migające światła ostrzegawcze, głośnik przedkomorowy) |
| 209 | 5A Dodatkowy moduł audio |
| 210 | 5A Zasilanie dodatkowej jednostki sterującej (SEC). |
| 211 | 20A Ogrzewana przednia szyba |
| 212 | 20A Ogrzewana przednia szyba |
| 213 | 15A Ogrzewana lewa/prawa przednia szyba boczna |
| 214 | 5A Dodatkowa skrzynka sterownicza |
| 215 | 5A Dodatkowa skrzynka sterownicza |
| 216 | 5A Dodatkowa skrzynka sterownicza |
| 217 | 5A Pomocniczy moduł audio (domofon simpleks, migające światła ostrzegawcze, głośnik przedkomorowy) |
| 218 | 5A Dodatkowa skrzynka sterownicza |
| 219 | 5A Dodatkowy moduł audio |
| 220 | 5A Dodatkowa skrzynka sterownicza |
Schemat
Przeznaczenie
| 301 | 10A Dodatkowa skrzynka sterownicza |
| 302 | 5A Dodatkowa centrala rozdzielcza |
| 303 | 5A Pomocniczy moduł audio (domofon simpleks, migające światła ostrzegawcze, głośnik przedkomorowy) |
| 304 | 5A Zasilanie dodatkowej jednostki sterującej (SEC). |
| 311 | Okno elektryczne 30A |
| 312 | Okno elektryczne 30A |
| 313 | Okno elektryczne 30A |
| 314 | Okno elektryczne 30A |
| 615 | 5A Elektroniczne sterowanie maszyną (EME) |
| 612 |
Komora silnika
Skrzynka bezpieczników i przekaźników
Po prawej stronie w przedziale montażowym znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.
Przekaźnik silnika DDE K6 i schemat skrzynki
Przeznaczenie
| 1 | 20A Czujnik położenia wałka rozrządu, zawór kontroli ilości, zawór kontroli ciśnienia w szynie, przetwornik ciśnienia w bramie sterującej turbiny, zawór przełączający zaworu obejściowego sprężarki niskiego ciśnienia (z wyjątkiem USA), zawór przełączający obejścia dodatkowej chłodnicy EGR (USA), ciśnienie doładowania regulatora (klasa mocy „T” “), regulator ciśnienia doładowania – stopień wysokiego ciśnienia (zmienna geometria turbosprężarki (klasa mocy “S”)), regulator ciśnienia doładowania nr 2 – stopień wysokiego ciśnienia (zmienna geometria turbosprężarki (N57D30S1)) |
| 2 | 20A Sonda lambda przed katalizatorem, miernik masy powietrza z gorącą warstwą, zawór sterujący sztywnością mocowania silnika, sonda lambda za katalizatorem, czujnik stanu oleju, zawór przełączający klapki obejściowej chłodnicy EGR, zawór przełączający sekwencję sprężarki wysokiego ciśnienia nr 2, przetwornik ciśnienia zawór przelewowy |
| 3 | System zarządzania silnikiem Diesla 30A (DDE) |
| 4 | 10A Czujnik tlenku azotu przed katalizatorem SCR, pompa płynu chłodzącego EGR (→04.2014), zawór przełączający chłodzenie niskotemperaturowe EGR, czujnik cząstek stałych |
| 5 | 10A Przetwornik ciśnienia zaworu obejściowego, zawór przełączający klapy sterującej turbiny, przekaźnik pompy płynu chłodzącego |
Skrzynka bezpiecznikowa
Skrzynki bezpieczników bez nadzoru można instalować osobno.
Oznaczenie
| 400 | 125A Przekaźnik otwarcia wentylatora elektrycznego |
| 401 | 125A Elektromechaniczne wspomaganie kierownicy (EPS) |
| 402 | 100A Dodatkowa nagrzewnica elektryczna |
| 403 | 50A Podgrzewacz filtra paliwa |
oraz bezpieczniki i przekaźniki zabezpieczające dla układu zarządzania silnikiem (DME) (układ wtrysku paliwa).
Coś dodać? Będzie nam miło poznać Państwa uwagi.
