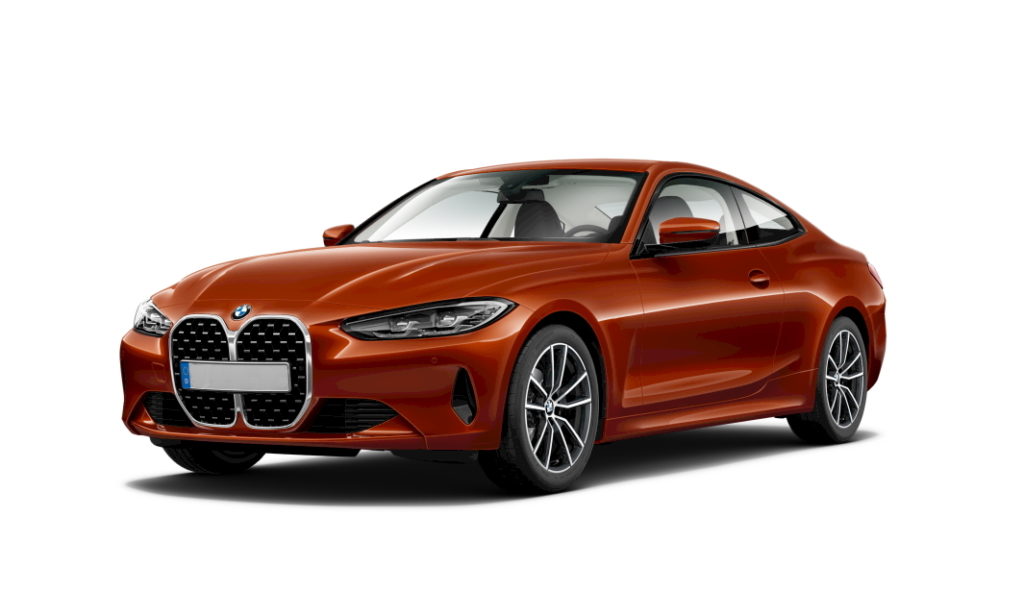

BMW 4 G22 G23 reprezentuje 2 generację gamy BMW 4, która była produkowana w latach 2020, 2021, 2022, 2023, 2024. W naszym poście znajdziesz opis bezpieczników i przekaźników BMW 4 G22 G23 wraz ze schematami skrzynek bezpieczników, ich lokalizacje oraz zdjęcia ich realizacji. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski
Skrzynka bezpieczników po stronie pasażera
Po prawej stronie pod schowkiem znajduje się skrzynka bezpieczników i przekaźników.
Zdjęcie poglądowe
Schemat
Opis
| 20 | 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachu |
| 26 | 40A Kontroler domeny Body |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 20A Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza |
| 30 | 15A System multimedialny |
| 31 | 15A |
| 32 | 5A Center console control panel, parking |
| 33 | 5A Battery |
| 34 | 5A Instrument cluster control unit |
| 35 | – |
| 36 | 5A Roof function center (map lamp, interior lighting, ambient lighting) |
| 37 | 5A Central lock |
| 38 | 5A Driver’s outer door handle electronic module |
| 39 | 60A Body domain controller |
| 40 | 40A Fan motor with output stage |
| 41 | – |
| 46 | 20A Cigarette lighter, thermoelectric cup holder |
| 47 | 20A Engine management |
| 48 | 20A Heated seats |
| 49 | 10A Electric steering column adjustment |
| 50 | 30А Heated seats |
| 51 | 30A Engine management |
| 52 | 20A Seat heating electronics |
| 53 | 30A Trailer module |
| 54 | 20A Autonomous additional heater |
| 55 | 30A Seat module (with seat module), seat adjustment switch block (without seat module) |
| 56 | 30A Seat module (with seat module), seat adjustment switch block (without seat module) |
| 57 | 10A Electric steering column adjustment |
| 59 | 5A Electrochromic interior rear view mirror |
| 60 | 5A Driver assitanse |
| 61 | 5A Center rear door trim panel illumination (driver’s side), rear door pocket illumination (driver’s side), rear door interior handle illumination (driver’s side), rear door trim panel illumination driver’s side (top), rear left speaker illumination , additional water pump ( Diesel) |
| 62 | 5A Auxiliary battery, instrument panel speaker light, air freshener, CD drive, ionizer, starter-alternator 48V (B57, B58) |
| 63 | 5A Glove box light switch, driver camera system, 48V power control unit (PCU48), 48V battery |
| 64 | 5A Driver’s seat back width adjustment valve block, driver’s lumbar support valve block, seat adjustment switch block (driver’s side), footwell taillight (driver’s side), backlight driver’s seat back panel, USB charging port, front left seat inflation module |
| 65 | 5A Front passenger’s backrest width adjustment valve block, Front passenger’s lumbar support valve block, Seat adjustment switch block (front passenger’s side), Rear footwell lighting (front passenger’s side), Front passenger’s backrest rear panel lighting, USB connector for charging No. 2, front Right seat inflation module |
| 66 | 5A Upper center instrument panel light, upper front passenger side instrument panel light, lower center instrument panel light, lower driver/passenger side instrument panel light, front left/right footwell lighting |
| 67 | 5A Driver’s door switch box, Driver’s door seat switch box, Driver’s door interior handle lighting, Driver’s door trim panel lighting (center), Driver’s door pocket lighting, Driver’s door trim panel lighting (top), Front left midrange speaker lighting, Front Left Tweeter Illumination |
| 68 | 5A Passenger’s exterior mirror, Passenger’s door switch box, Passenger’s interior door handle illumination, Front passenger’s door trim panel illumination (center), Passenger’s door pocket illumination, Front passenger’s door trim panel illumination (top), Front right midrange speaker illumination, Illuminated front right tweeter |
| 69 | 5A Radiator shutters (upper, lower) |
| 70 | 5A Rear switchboard, electric fan shutdown relay, electric fan |
| 71 | 5A Surround Camera (with Surround Camera), Rear View Camera |
| 72 | 7,5A Engine management |
| 73 | 5A Instrument cluster control unit |
| 74 | 10A USB socket |
| 75 | 10A Crash safety module |
| 76 | 5A Driver assitanse |
Zapalniczka jest zasilana przez bezpiecznik nr 46 o wartości 20 A.
Skrzynka bezpiecznikowa
Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.
Zdjęcie
Schemat
Przeznaczenie
- 5A Skrzynka rozdzielcza kolumny kierownicy, przedni środkowy nawiew, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
- Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
- 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A Moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera z tyłu, moduł sterujący mocy, moduł telematyczny
- 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
- 20A Przekaźnik zamka drzwi kierowcy, przekaźnik blokady (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek drzwi po stronie pasażera z tyłu, siłownik centralnego zamka drzwi wlewu paliwa)
Skrzynka bezpieczników po stronie kierowcy
Pod deską rozdzielczą po stronie kierowcy znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Oznaczenie
| 101 | – |
| 102 | 7,5A Elektronika, sterowanie silnikiem |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | – |
| 109 | – |
| 110 | – |
| 111 | – |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B
Bagażnik
Główna skrzynka bezpieczników
W bagażniku po prawej stronie pod osłoną ochronną znajduje się główna skrzynka bezpieczników i przekaźników.
Lokalizacja
Schemat
Sprawdź termin w swoim schemacie na karcie bezpieczników
Tabela z oznaczeniem
Masz coś do dodania lub znalazłeś błąd – napisz w komentarzach.
