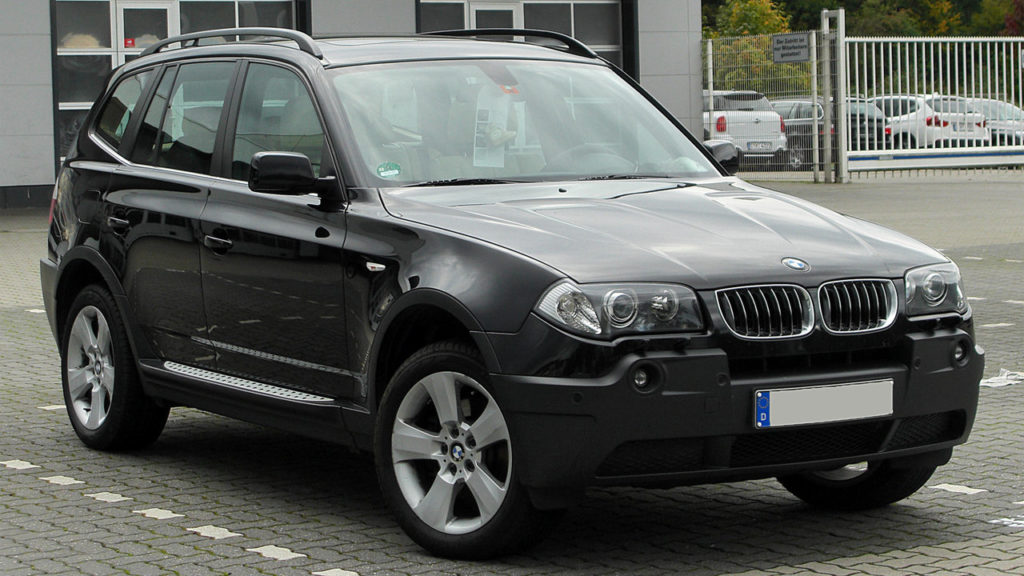

Pierwsza generacja BMW X3 była produkowana w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. Model ten został zidentyfikowany jako E83. Oferujemy zapoznanie się z informacjami na temat wszystkich przekaźników i bezpieczników BMW x3 e83 wraz ze szczegółowym opisem. Osobno zauważamy bezpiecznik zapalniczki.
Contents
Komora silnika

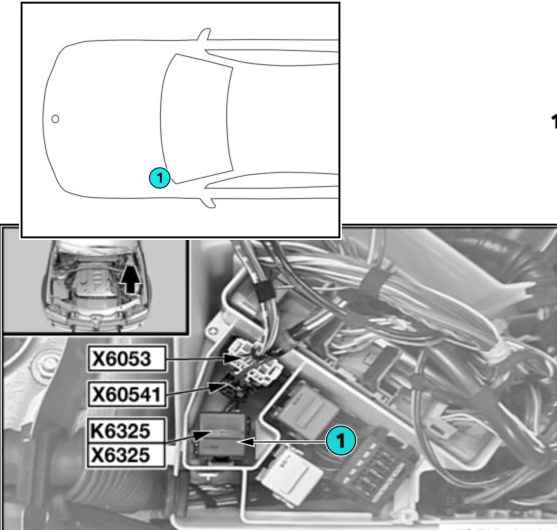

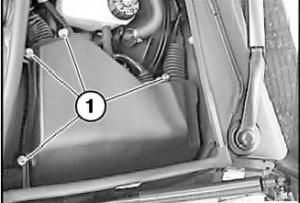

Skrzynka bezpieczników znajduje się po lewej stronie, na końcu komory silnika. Chroniony pokrywą. Okucia dostępowe pokazane są na zdjęciu.
Oznaczenie
| 1 | Elektroniczna jednostka sterująca silnikiem |
| 2 | Elektroniczna jednostka sterująca skrzynią biegów |
| 3 | Przekaźnik cewki zapłonowej – benzyna 2.0 (N46) |
| 4 | Przekaźnik układu sterowania silnikiem – benzyna |
| 5 | Przekaźnik światła cofania |
| 6 | – |
| 7 | Przekaźnik sterowania silnikiem – olej napędowy |
| 8 | Przekaźnik silnika wycieraczek szyby przedniej |
| F1 | (20A) Elementy sterujące silnikiem |
| F2 | (20A) Zarządzanie silnikiem |
| F3 | (20A) Elementy układu sterowania silnikiem, przekaźnik świateł cofania – benzyna 2,5 (M54) |
| F4 | (10A) Układ zarządzania silnikiem, układ ABS |
| F5 | (30A) Przekaźnik cewki zapłonowej – benzyna 2.0 (N46) |
Na odwrotnej stronie znajduje się również kilka elementów:
| F102 | (80A) Złącze (zworka) – benzyna 2,0 / 2,5 (M54, N46) |
| F105 | (50A) Wyłącznik zapłonu |
| F106 | (50A) Wyłącznik zapłonu, moduł sterujący oświetleniem |
| F107 | (50A) Moduł sterujący oświetleniem, moduł sterujący przyczepy |
Przedział pasażerski
Główna skrzynka bezpieczników
Znajduje się w schowku na rękawiczki lub jest również nazywany schowkiem. Aby się do niego dostać należy przekręcić dwa zatrzaski pokrywy.
W otwartym miejscu zobaczysz samo urządzenie i specyfikację z aktualną lokalizacją bezpieczników w 2 rzędach.
Opis
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | (5A) Róg |
| 6 | (5A) Lampki z lusterkiem kosmetycznym |
| 7 | (5A) System audio / system nawigacji / telefon, system audio (09/05 ->) |
| 8 | – |
| 9 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła, włącznik świateł, wielofunkcyjna jednostka sterująca, elektroniczna jednostka sterująca kolumny kierownicy |
| 10 | (5A) Moduł sterujący zestawu wskaźników |
| 11 | (5A) Elektroniczna jednostka sterująca SRS |
| 12 | (7,5 A) Przełącznik wielofunkcyjny – konsola środkowa |
| 13 | – |
| 14 | (5A) Moduł sterujący elektronicznego immobilizera |
| 15 | (5A) Czujnik słońca, czujnik deszczu, wycieraczka/spryskiwacz tylnej szyby |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | (5A) Moduł sterujący silnika (ECM) – olej napędowy |
| 23 | (5A) Moduł sterujący poziomowaniem reflektorów |
| 24 | (5A) Wewnętrzne lusterko wsteczne, moduł sterujący układu wspomagania parkowania |
| 25 | (5A) Elektrycznie sterowane lusterka boczne (po stronie pasażera), ogrzewanie i dysze spryskiwaczy przedniej szyby (03/04) |
| 26 | (5A) Zapalniczka samochodowa, jednostka sterująca skrzynki rozdzielczej |
| 27 | (10A) Czujnik włączenia biegu wstecznego, przekaźnik światła cofania |
| 28 | (5A) Układ klimatyzacji/ogrzewania, przekaźnik tylnego odmgławiacza |
| 29 | (5A) ECM, przekaźnik cewki zapłonowej |
| 30 | (7,5A) Złącze diagnostyczne, czujnik poziomu oleju silnikowego, podgrzewacz paliwa (Diesel), elektroniczna jednostka sterująca skrzynią biegów |
| 31 | (5A) ECM, drzwi kierowcy |
| 32 | (5A) Włącznik światła (09/06) |
| 33 | (5A) Przełącznik wielofunkcyjny w konsoli środkowej |
| 34 | (5A) Moduł sterujący zestawu wskaźników, moduł sterujący pompy paliwa |
| 35 | (40A) Moduł sterujący ABS – z DSC |
| 36 | (60A) Podgrzewacz paliwa, przekaźnik pompy powietrza wylotowego |
| 37 | (60A) Silnik wentylatora chłodzącego |
| 38 | (15A) Przekaźnik świateł przeciwmgłowych |
| 39 | (5A) Jednostka sterująca telefonem, jednostka sterująca interfejsem telefonicznym, antena telefoniczna (^ 09/05) |
| 40 | (5A) Czujnik położenia kierownicy, lampka dźwigni zmiany biegów automatycznej skrzyni biegów |
| 41 | (30A) System audio, wzmacniacz systemu audio |
| 42 | (10A) System audio/nawigacja, zmieniarka CD, wyświetlacz wielofunkcyjny, tuner TV |
| 43 | (5A) Złącze diagnostyczne (DLC), wielofunkcyjna jednostka sterująca |
| 44 | (20A) Złącze elektryczne przyczepy |
| 45 | (20A) Wycieraczka przerywana (tył) |
| 46 | (20A) Moduł sterujący szyberdachu |
| 47 | (20A) Bezpiecznik zapalniczki BMW e83 , złącze zasilania nadwozia |
| 48 | (30A) Wielofunkcyjny moduł sterujący |
| 49 | (5A) Jednostka antenowa, wielofunkcyjna jednostka sterująca |
| 50 | (40A) Silnik dmuchawy klimatyzatora/nagrzewnicy |
| 51 | (30A) Przekaźnik pompy spryskiwaczy reflektorów |
| 52 | (30A) Wielofunkcyjny moduł sterujący |
| 53 | (25A) Moduł sterujący ABS – z DSC |
| 54 | (20A) Moduł sterujący pompy paliwa, przekaźnik pompy paliwa |
| 55 | (15A) Przekaźnik klaksonu |
| 56 | (5A) Elektroniczna jednostka sterująca skrzynią biegów (^ 03/07) |
| 57 | (7,5A) Sterownik drzwi (po stronie kierowcy), czujnik położenia lusterka wstecznego, włącznik szyby podnoszonej |
| 58 | (7,5A) Jednostka sterująca zasięgiem reflektorów (^ 03/07) |
| 59 | (30A) Przekaźnik silnika wycieraczek szyby przedniej |
| 60 | (25A) Wielofunkcyjny moduł sterujący |
| 61 | (30A) Przełącznik wielofunkcyjny w konsoli środkowej |
| 62 | (7,5 A) Dodatkowa grzałka |
| 63 | (7,5 A) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 64 | – |
| 65 | (30A) Moduł sterujący mocą fotela kierowcy, przełącznik pompy lędźwiowej fotela kierowcy (03/07) |
| 66 | (10A) Stacyjka |
| 67 | (5A) Czujnik pochylenia pojazdu (system antykradzieżowy), klakson alarmu przeciwkradzieżowego, czujnik zmiany głośności (system antykradzieżowy), immobilizer, lusterko wsteczne wewnętrzne |
| 68 | (30A) Przekaźnik ogrzewania tylnej szyby |
| 69 | (5A) Jednostka sterująca wspomagania układu kierowniczego, jednostka sterująca monitora ciśnienia w oponach |
| 70 | (30A) Moduł sterujący mocą siedzenia pasażera, przełącznik pompy lędźwiowej pasażera (^ 03/07) |
| 71 | (30A) Wielofunkcyjna jednostka sterująca |
Za zapalniczkę odpowiada bezpiecznik nr 47 – 20A.

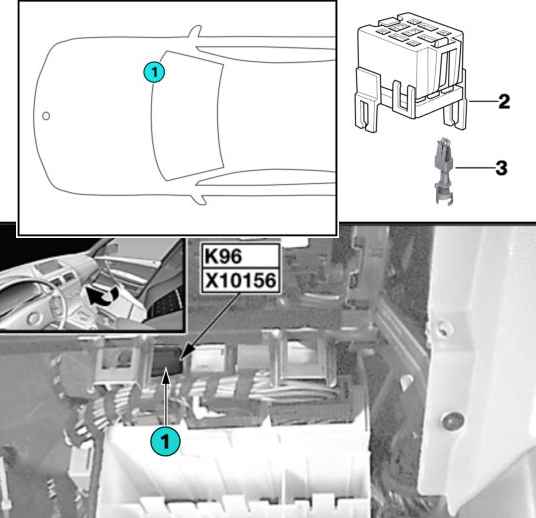

Skrzynka przekaźników

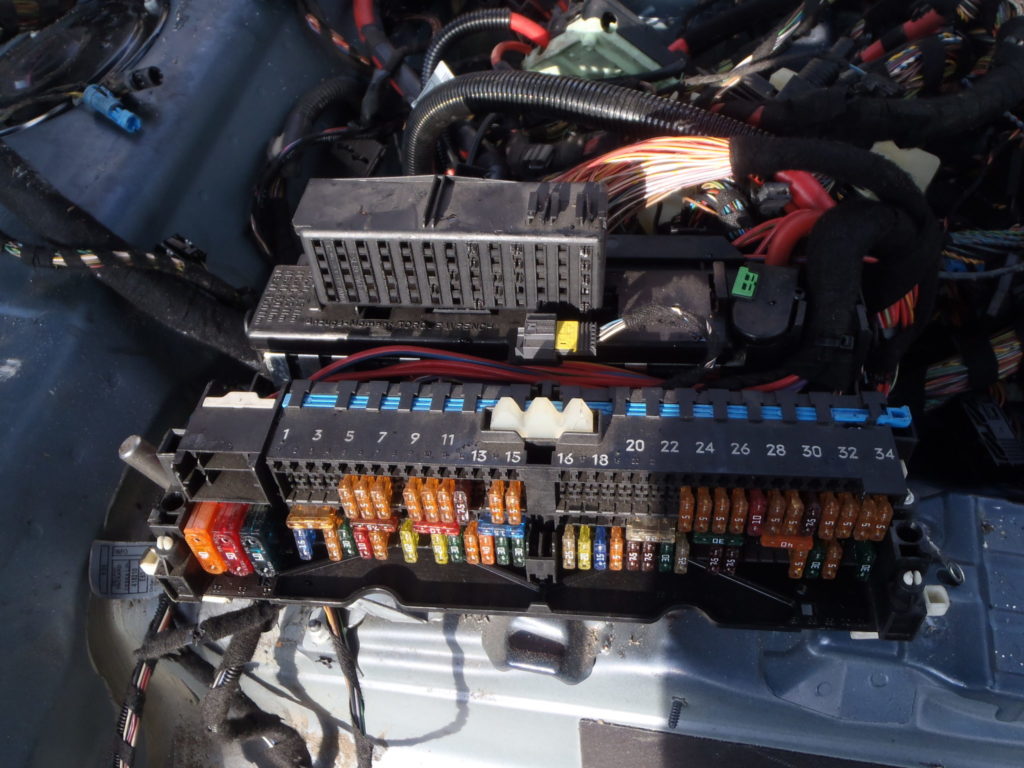

Jak widać na zdjęciu, sam blok jest bardzo duży. Znajdują się na nim również przekaźniki.
Schemat
Oznaczenie
| 1 | Przekaźnik klaksonu |
| 2 | Przekaźnik świateł przeciwmgłowych |
| 3 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 4 | Przekaźnik pompy paliwa |
| 5 | – |
| 6 | Przekaźnik pompy powietrza wylotowego |
| 7 | Przekaźnik pompy spryskiwacza reflektorów |
| 8 | Jednostka sterująca zasięgiem reflektorów |
| 9 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 10 | Wielofunkcyjna jednostka sterująca 1 – funkcje: zabezpieczenie przed kradzieżą, spryskiwacze reflektorów, wewnętrzne lusterko wsteczne, wycieraczka / spryskiwacz szyby tylnej, wycieraczka / spryskiwacz szyby przedniej |
Bagażnik

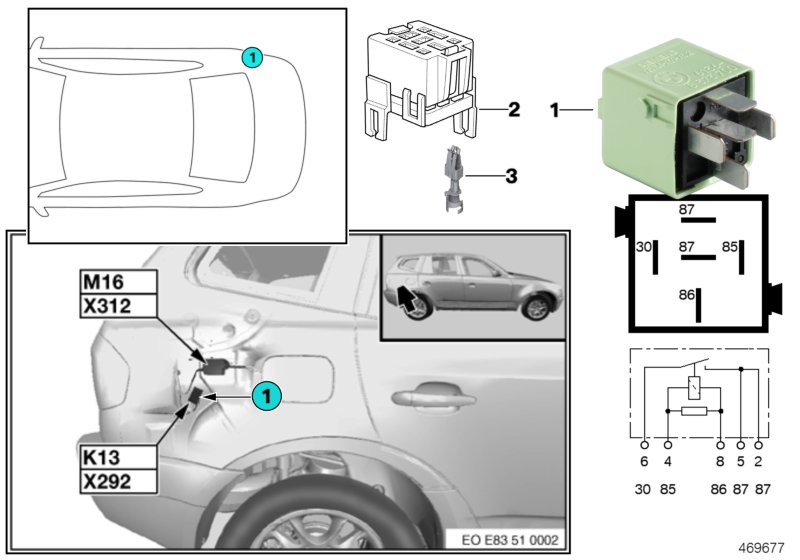

Przekaźniki znajdują się w różnych miejscach. Na przykład przekaźnik ogrzewania tylnej szyby znajduje się pod tapicerką po prawej stronie.
Inne znajdują się w obszarze akumulatora, aby chronić cały obwód.
| F108 | (250A) Bezpieczniki deski rozdzielczej / skrzynka przekaźników 1 – Bezpieczniki F35-F63 / F65-F71 / skrzynka przekaźników 2 – Bezpieczniki F102 / F104-F107 |
| F109 | (40A) Bezpiecznik/skrzynka przekaźników w bagażniku 2-bezpiecznik F80- bez wzmacniacza audio z głośnikami stereo |
| F203 | (100A) Przekaźnik sterujący silnikiem – olej napędowy |
| F80 | (40A) Moduł sterujący skrzynki rozdzielczej |
| F81 | (30A) Wzmacniacz wyjściowy systemu audio |
Dodatkowe informacje
Na tym filmie możesz zobaczyć jak dostać się do głównej skrzynki bezpieczników w kabinie BMW x3.
