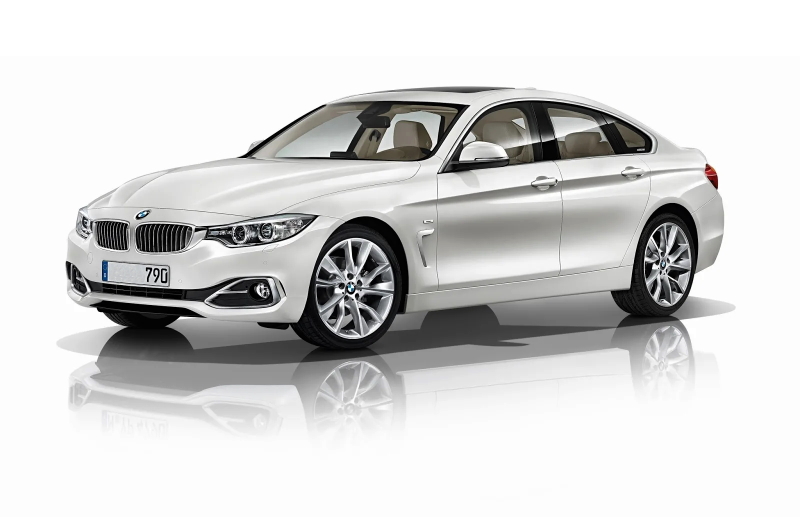

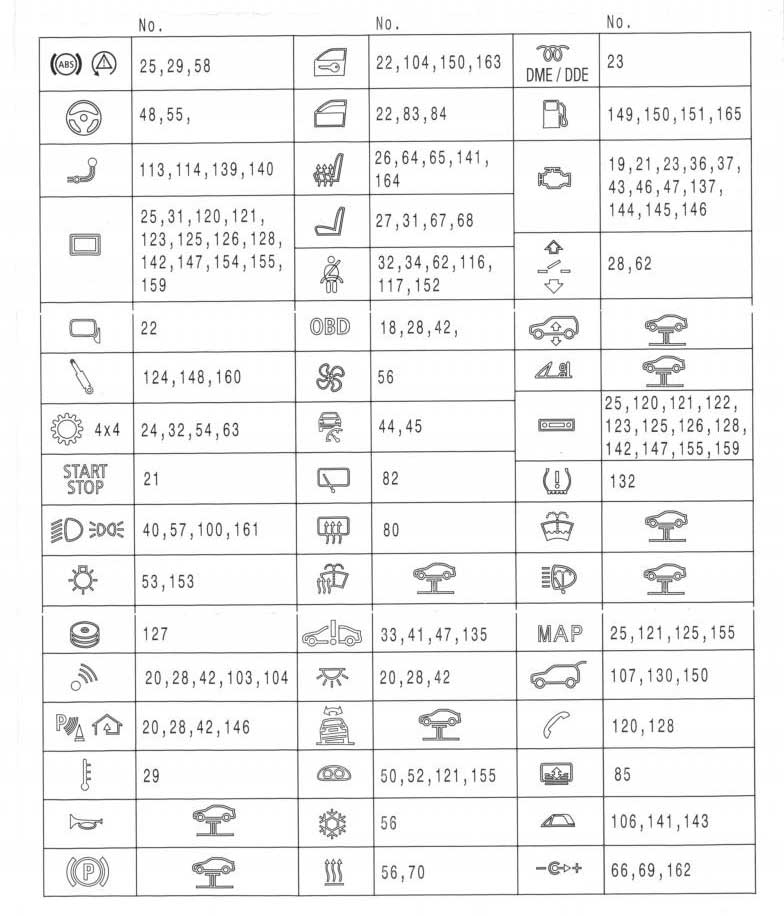

BMW 4 F32 F33 F36 reprezentuje pierwszą generację gamy modelowej BMW 4, która była produkowana w latach 2013, 2014, 2015, 2016, 2017, 2018. W tym czasie model był unowocześniany. W tym materiale zaprezentujemy opis bezpieczników i przekaźników BMW F32 F33 F36 wraz z ich schematami oraz zdjęciami ich wykonania. Zwróćmy uwagę na bezpieczniki odpowiedzialne za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji, poziomu wyposażenia elektrycznego i regionu dostawy pojazdu.
Contents
Komora silnika
Skrzynka bezpieczników i przekaźników

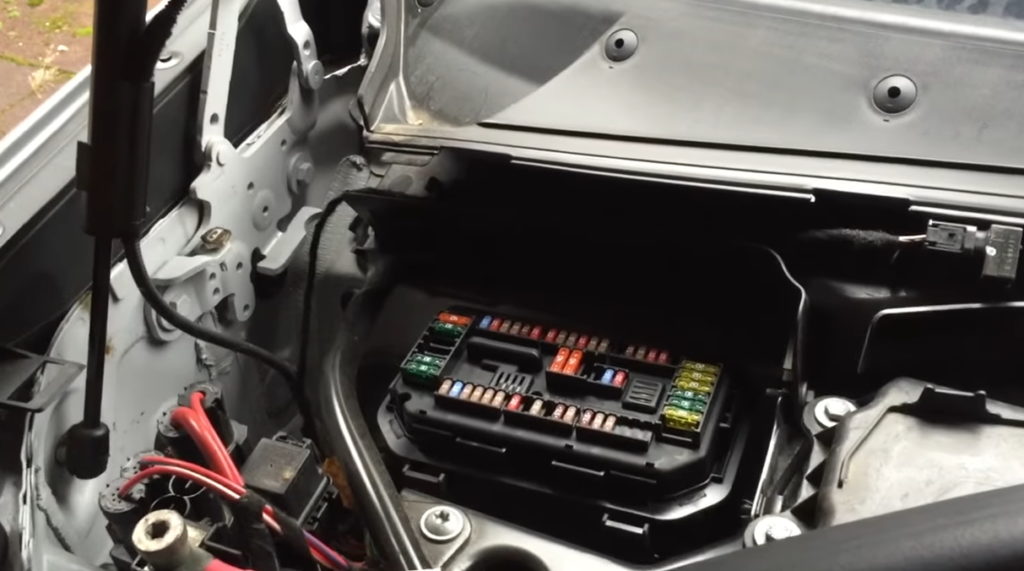

Znajduje się pod maską, po prawej stronie komory silnika, bliżej przedniej szyby. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

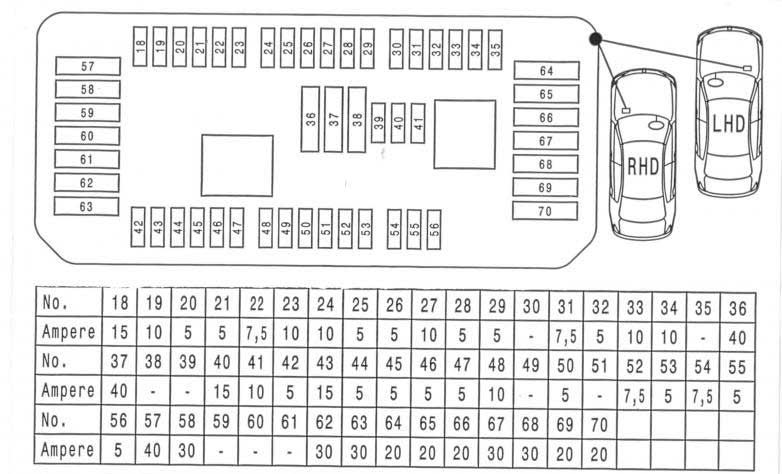

Schemat
Opis
| 18 | Złącze diagnostyczne 15A |
| 19 | 10A Sterowanie silnikiem |
| 20 | 5A Jednostka sterująca audio, elektronika dachowa |
| 21 | 5A Jednostka sterująca |
| 22 | Zamki drzwiowe 7,5A |
| Lusterko wsteczne pasażera, oświetlenie wewnętrzne | |
| 23 | Przekaźnik główny DDE 10A |
| 24 | Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT), 4*4 |
| 25 | Panel dotykowy 5A, dźwięk |
| Jednostka sterująca nadwozia, abs, praking | |
| 26 | 5A Ogrzewanie siedzenia |
| 27 | 10A Blok zaworów podparcia lędźwiowego fotela kierowcy/pasażera, blok przełącznika regulacji siedzenia po stronie kierowcy/pasażera |
| 28 | 5A Lampa przednia lewa |
| Przednia prawa lampa | |
| Czujnik deszczu | |
| Oświetlenie wewnętrzne | |
| 29 | 5A Pompa płynu chłodzącego |
| 30 | |
| 31 | |
| 32 | Skrzynka rozdzielcza, system bezpieczeństwa |
| 33 | 15A Pompa płynu chłodzącego |
| Sprężarka klimatyzacji | |
| Dodatkowa pompa wody | |
| 34 | 10A Układ bezpieczeństwa, pas bezpieczeństwa |
| 35 | |
| 36 | 40A |
| 37 | 40A |
| 38 | |
| 39 | |
| 40 | Reflektory 15A, oświetlenie zewnętrzne, wymiary |
| 41 | 10 A |
| 42 | Lusterko wsteczne elektrochromowe |
| 43 | |
| 44 | 5A Systemy wspomagania kierowcy oparte na kamerze wideo, aktywny układ kierowniczy |
| 45 | 5A Tempomat |
| 46 | 5A Nagrzewnica wentylacji skrzyni korbowej |
| Zawór odcinający chłodziwo, żaluzja | |
| 47 | 5A Elektronika noktowizyjna (NVE), generator dźwięku pojazdu (VSG) |
| 48 | 10A Przełączniki kolumny kierownicy |
| 49 | |
| 50 | 5A Zestaw wskaźników |
| 51 | |
| 52 | Zestaw wskaźników 7,5A |
| 53 | 5A Oświetlenie schowka podręcznego, oświetlenie listew wykończeniowych tablicy rozdzielczej (strona kierowcy/pasażera), oświetlenie listew wykończeniowych tablicy rozdzielczej po stronie kierowcy, oświetlenie przestrzeni na nogi kierowcy/pasażera |
| 54 | Przełącznik wyboru 7,5 A |
| 55 | 5A Elektroniczne wspomaganie kierownicy (EPS) |
| 56 | 5A Czujnik jakości powietrza, system wentylacji |
| 57 | Skrzynka bezpieczników 40A, reflektory, oświetlenie zewnętrzne, wymiary |
| 58 | Dynamiczna kontrola stabilności 30A (DSC) |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30A Rozsuwany dach |
| 63 | 30A Skrzynka rozdzielcza |
| 64 | 20A Moduł ogrzewania przedniego siedzenia pasażera |
| 65 | 20A Moduł ogrzewania siedzenia kierowcy |
| 66 | Zapalniczka 20A |
| 67 | 30A Jednostka sterująca siedzenia kierowcy |
| Regulacja fotela kierowcy | |
| 68 | 30A Regulacja siedzenia pasażera |
| Jednostka sterująca siedzenia pasażera | |
| 69 | Gniazdo 12V 20A |
| 70 | 20A Ogrzewanie |
Za działanie zapalniczki odpowiadają bezpieczniki 66 i 69 na 20A.

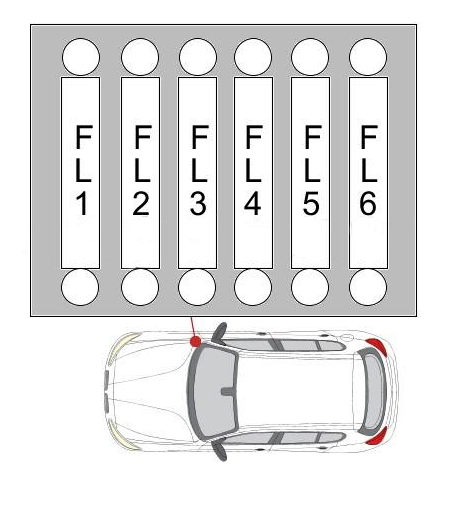

Skrzynka bezpieczników zasilania
Skrzynka bezpieczników zasilania jest zainstalowana obok skrzynek bezpieczników i przekaźników
Schemat
Przeznaczenie
- FL1 – 50/80/125A Przekaźnik wyłączający
- FL2 – 125A Elektroniczne wspomaganie kierownicy (EPS)
- FL3 – 100A Dodatkowa grzałka
- FL4 – 40A Podgrzewany filtr paliwa
- FL5 – 40A Dynamiczna kontrola stabilności (DSC)
- FL6 – 40A Silnik wentylatora

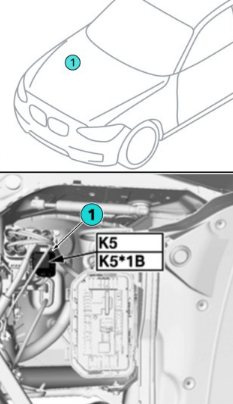

W pobliżu można także zamontować przekaźniki i bezpieczniki modułu DDE oraz bezpiecznik 50A pompy płynu chłodzącego, przekaźnik wentylatora elektrycznego K5 .
Przedział pasażerski
Skrzynka bezpiecznikowa

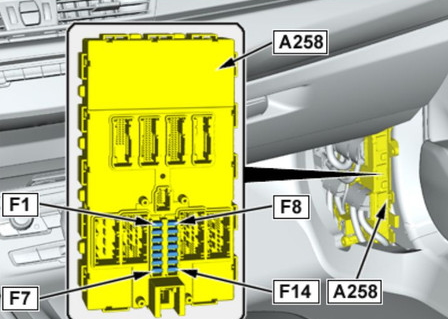

Skrzynka bezpieczników i przekaźników znajduje się na słupku A po stronie pasażera.

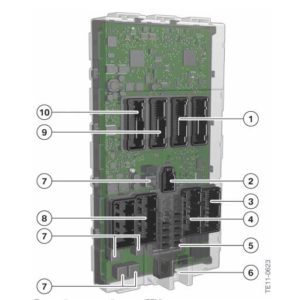

Schemat
Przeznaczenie
- Złącze 54-pinowe
- Złącze 12-pinowe
- Złącze 42-pinowe
- Złącze 54-pinowe
- Wyłączniki automatyczne
- Złącze (1-pinowe, plus terminal)
- Przekaźnik
- Złącze 54-pinowe
- Złącze 54-pinowe
- Złącze 54-pinowe
Bezpieczniki
Schemat

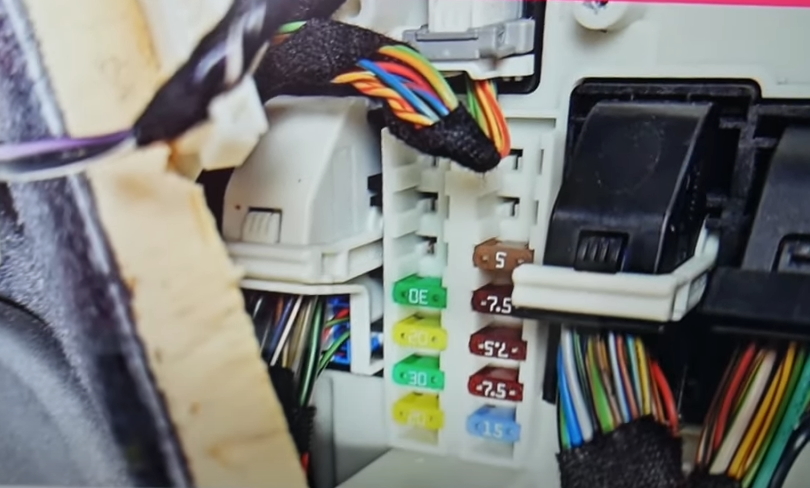

Zdjęcie
Oznaczenie
| 1 | |
| 2 | |
| 3 | |
| 4 | 30A Okno zasilania pasażera |
| 5 | 20A Centralny zamek |
| 6 | Sterownik szyby elektrycznej 30A |
| 7 | |
| 8 | |
| 9 | |
| 10 | 5A Panel sterowania |
| System wspomagania kierowcy | |
| Ogrzewanie, wentylacja i klimatyzacja (HVAC) | |
| Przełącznik światła | |
| 11 | 7,5A 5Moduł tylny |
| Lewy reflektor | |
| 12 | Złącze diagnostyczne 7,5A |
| 13 | 5A Telematyka |
| 14 | 15A Róg |
Przekaźnik :
- elektrycznie sterowana szyba kierowcy
- przednia szyba elektryczna
- centralny zamek
- spryskiwacze reflektorów
- rozrusznik
- róg róg
- wycieraczka przy prędkości 1/2.
Bagażnik

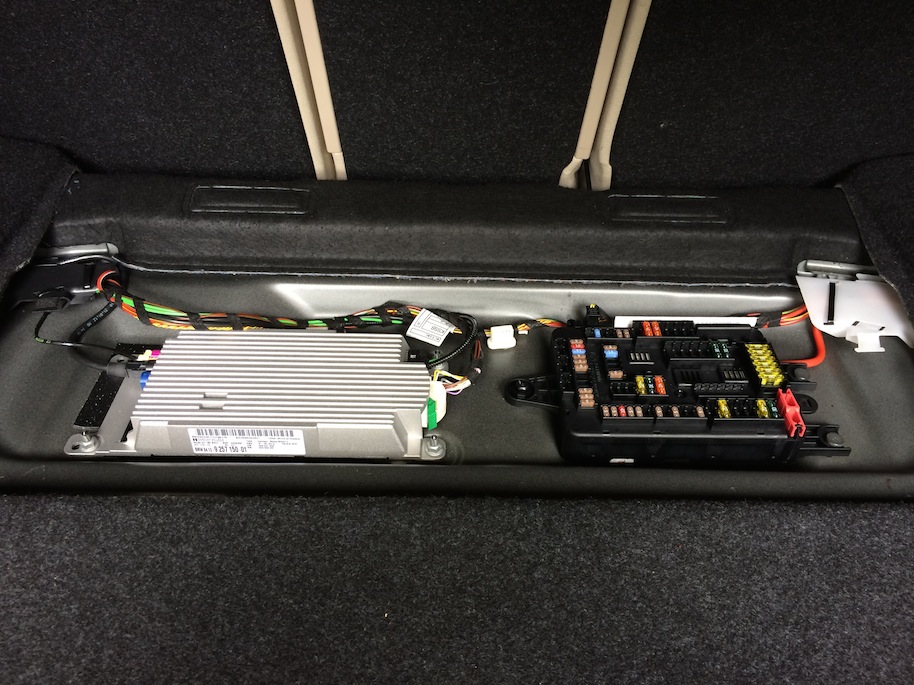

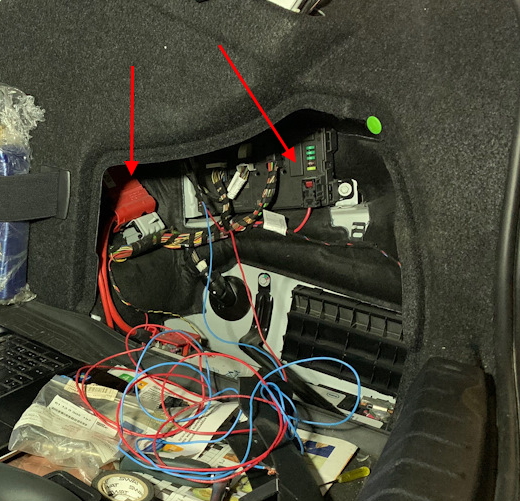

W bagażniku mogą znajdować się trzy skrzynki bezpieczników. Dwa bloki (skrzynka bezpieczników zasilania i skrzynka bezpieczników) znajdują się za obudową po prawej stronie, w pobliżu akumulatora.
Drugi znajduje się pośrodku pod osłoną. Więcej szczegółów w filmie poniżej.

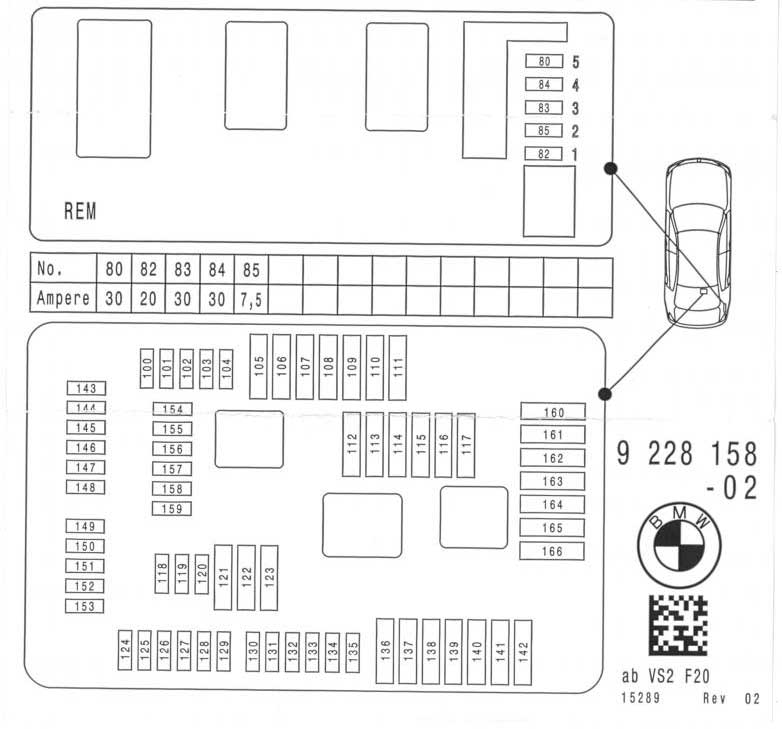

Twój dokładny schemat bezpieczników jest złożony pod podłogą bagażnika, włożony w specjalne miejsce na górnej skrzynce bezpieczników (zrolowany papier). Jedną z wersji udostępniamy do recenzji.
Schemat
Przeznaczenie

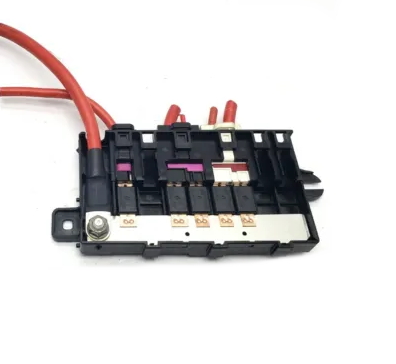

Blok mocy
- 50A Moduł tylny
- Skrzynka bezpieczników 100A
- Dystrybucja mocy 100A
- 125A Przekaźnik główny
- 125A Zintegrowany moduł zasilania
Jeśli znajdziesz błąd lub masz coś do dodania, napisz w komentarzach.
