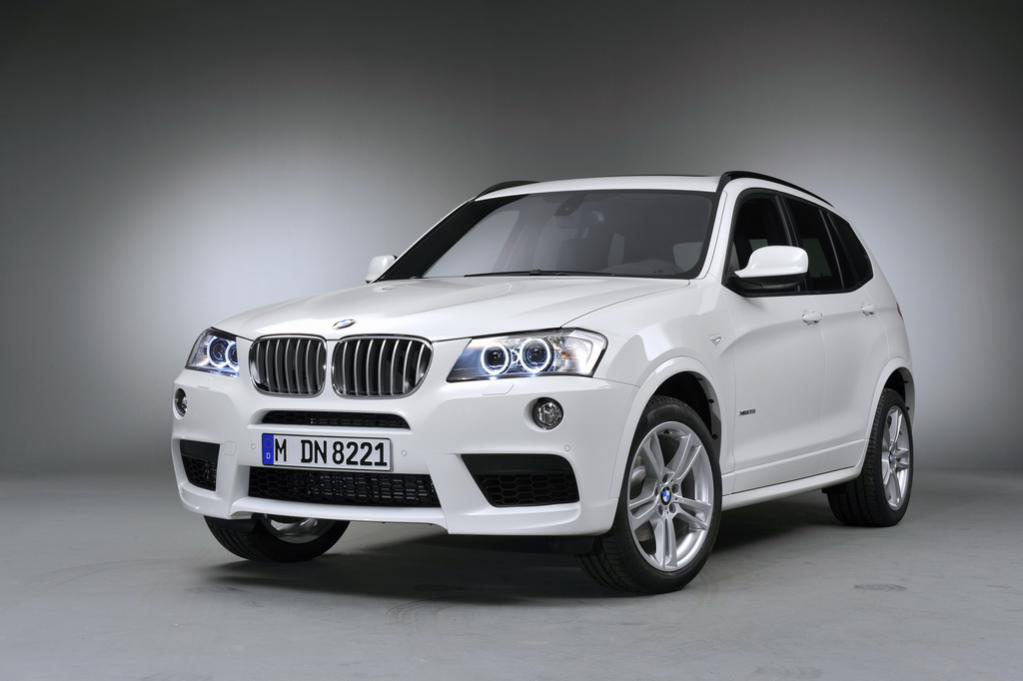

BMW X3 F25 produkowane było w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. Zbudowane na bazie poprzednika , jednak zyskało nieco większy rozmiar. W artykule zaprezentowane zostaną schematy skrzynek bezpieczników i przekaźników w BMW X3 F25 wraz z oznaczeniem i lokalizacją.
Przepalonych bezpieczników nie wolno naprawiać ani wymieniać na bezpieczniki w innym kolorze lub o innej liczbie amperów, gdyż w przeciwnym razie może dojść do pożaru w samochodzie na skutek przeciążenia przewodu elektrycznego. W przypadku trudności lepiej skontaktować się z centrum marki firmy.
Przedział pasażerski

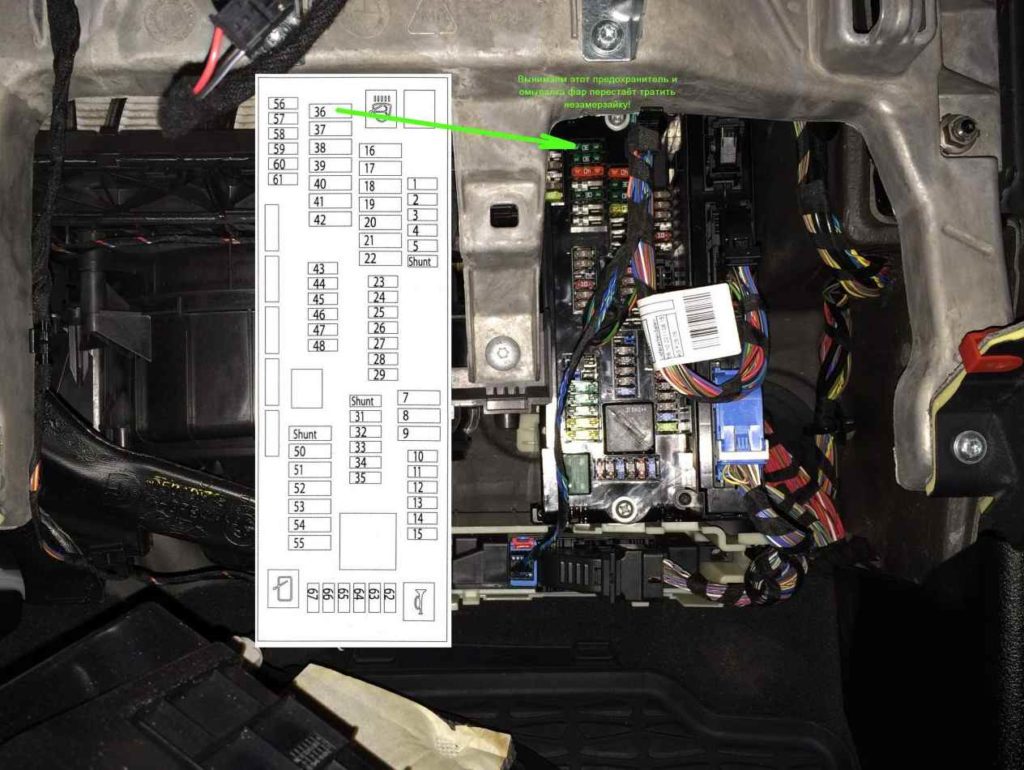

Skrzynka bezpieczników znajduje się za schowkiem na rękawiczki (schowek). Opuść odpowiednią pokrywę, aby uzyskać dostęp.
Jeśli zdejmiesz całą tylną pokrywę odkręcając odpowiednie elementy, otrzymasz coś takiego.
Schemat

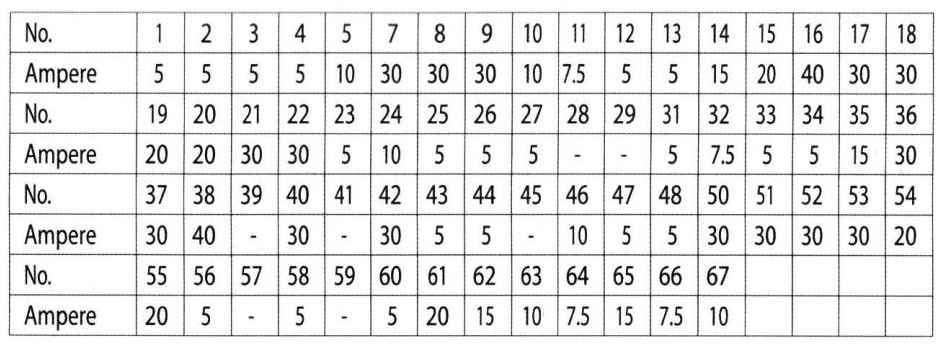

Tablica z nominałami, A

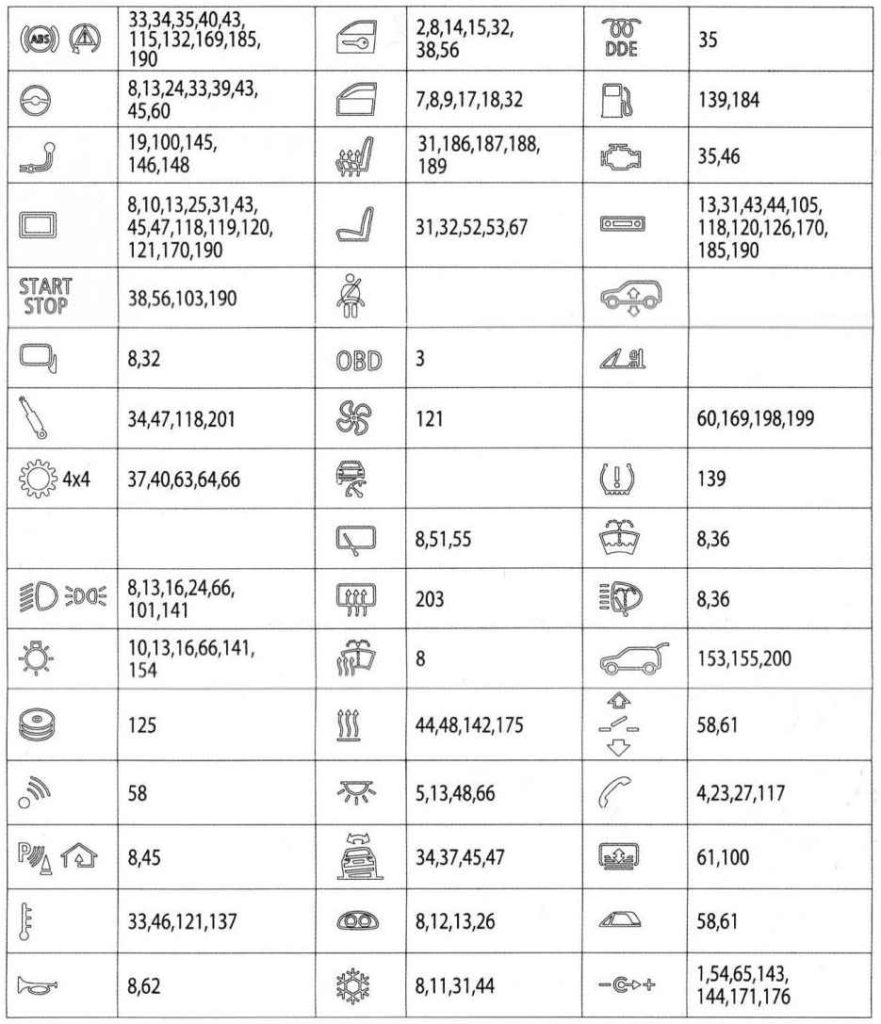

Tabela z oznaczeniami bezpieczników
Bezpieczniki 1, 54, 65, 143, 144, 171, 176 odpowiadają za zapalniczkę. Część z nich znajduje się w bagażniku.
To pudełko zawiera również przekaźnik sygnału, przekaźnik wycieraczki tylnej szyby, przekaźnik końcowy 30 V i kilka innych.

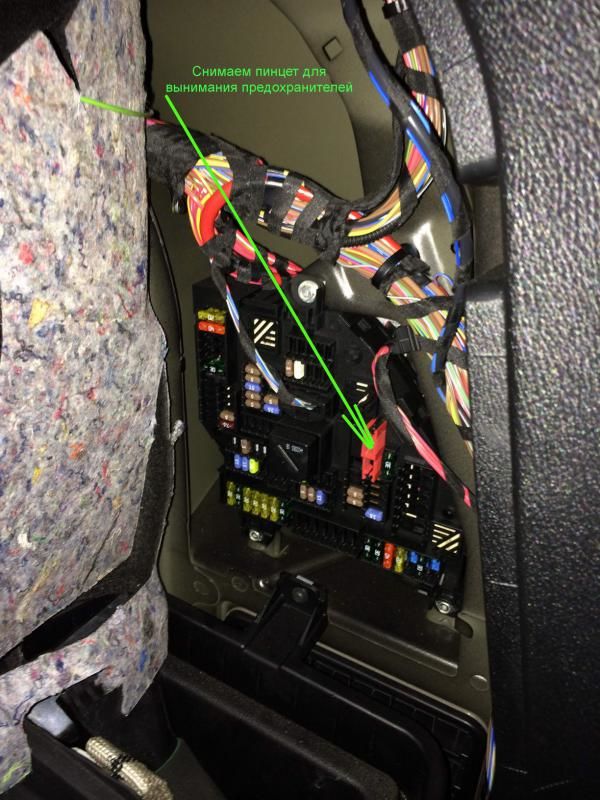

Bagażnik
Osłonę bocznej osłony po prawej stronie należy odchylić do tyłu i usunąć izolację akustyczną. Lokalizacja bezpieczników jest na osobnej kartce, która powinna się tam znajdować.

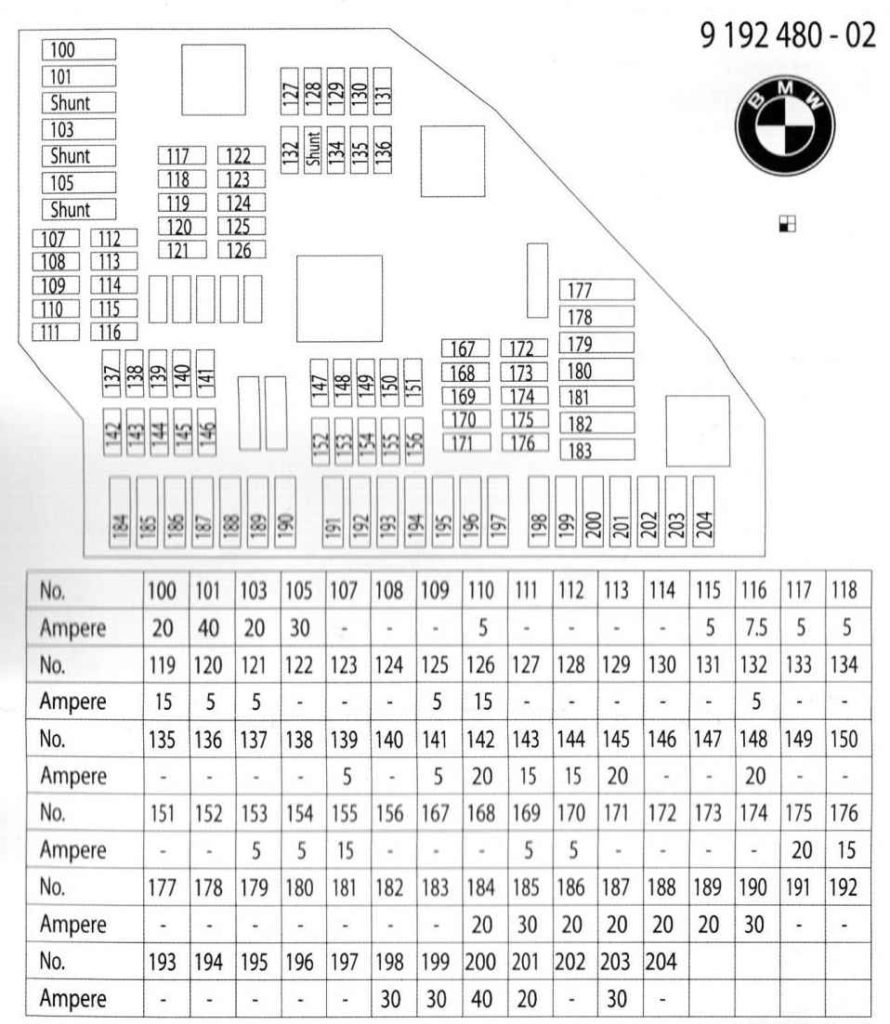

Ogólny schemat blokowy

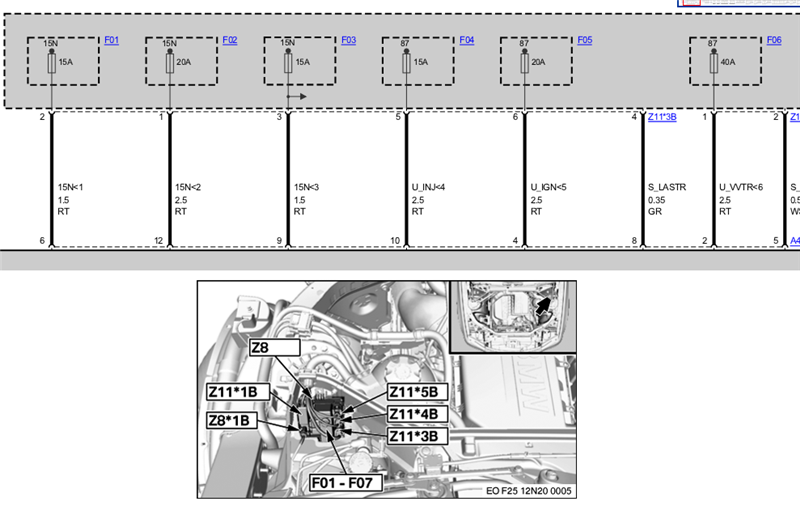

Komora silnika

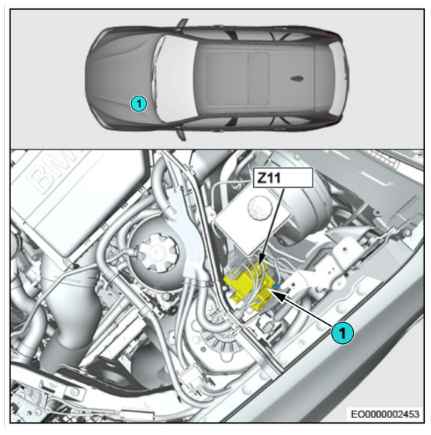

Skrzynka bezpieczników znajduje się pod maską po lewej stronie.
Istnieją również przekaźniki, na przykład do sprzętu ciągnionego. Oto ogólny zarys.
Dodatkowe informacje
W tym filmie możesz zobaczyć przykład wymiany bezpiecznika zapalniczki BMW F25.
