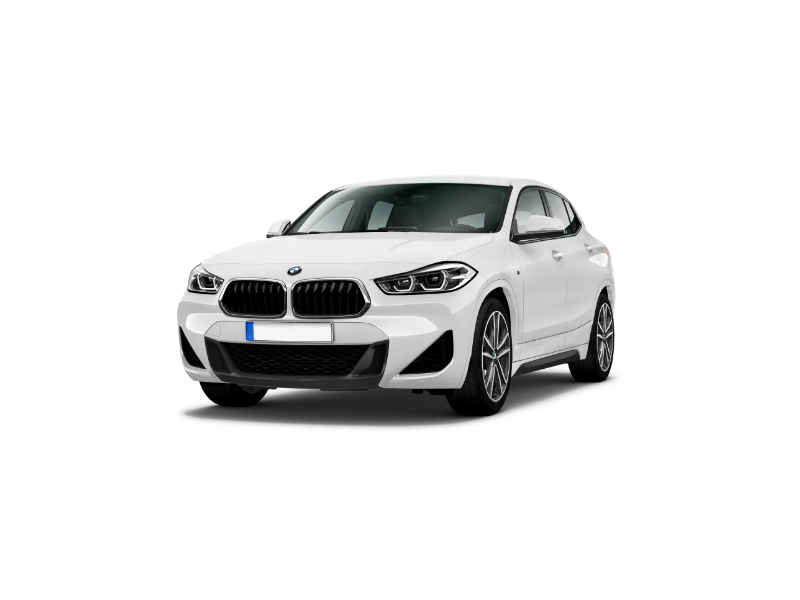

BMW X2 F39 reprezentuje 1 generację gamy modelowej BMW X2, która była produkowana w latach 2016, 2017, 2018, 2019, 2020, 2021 i 2022. W tym poście zaprezentujemy opis bezpieczników i przekaźników BMW X2 F39 ze schematami skrzynek bezpiecznikowych, ich lokalizacją i zdjęciami ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

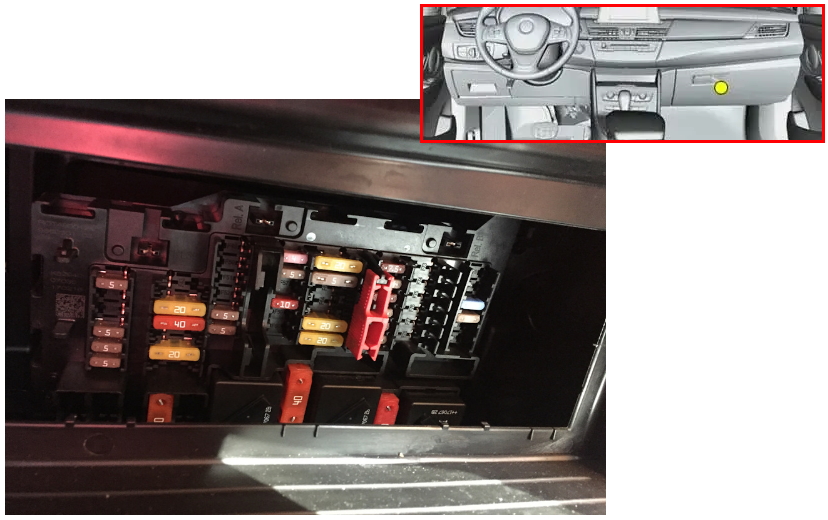

Wewnątrz samochodu główna skrzynka z bezpiecznikami i przekaźnikami znajduje się za schowkiem, po stronie pasażera.

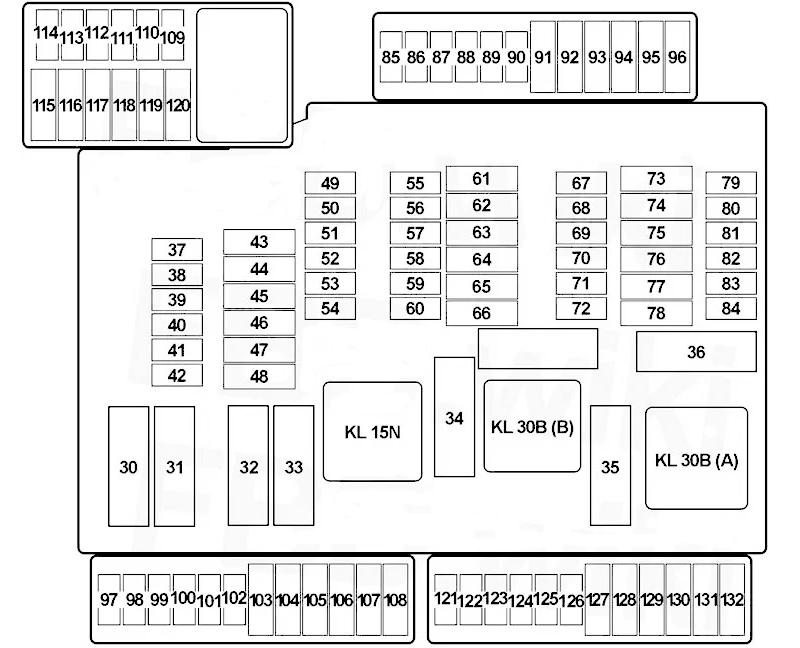

Schemat
Opis
| 30 | – |
| 31 | – |
| 32 | Kontroler domeny ciała 40A |
| 33 | – |
| 34 | Stopień wyjściowy wentylatora 40A |
| 35 | Kontroler domeny ciała 50A |
| 37 | 5A Przycisk hamulca postojowego |
| 38 | Syrena 5A z czujnikiem pochylenia |
| 39 | 5A Centrum funkcji dachu |
| 40 | 5A Dynamiczna kontrola stabilności (DSC) |
| 41 | 5A Jednostka sterująca zestawu wskaźników |
| 42 | Odbiornik zdalnego sterowania 5A |
| 43 | Centrum funkcji dachowych 30A |
| 44 | 20A Prawy reflektor |
| 45 | 30A bez elektromechanicznego hamulca postojowego: dynamiczna kontrola stabilności (DSC) |
| 40A z elektromechanicznym hamulcem postojowym: dynamiczna kontrola stabilności (DSC) | |
| 46 | 5A Wykrywanie nieszczelności metodą naturalną |
| 47 | 30A 2015–2016: Wzdłużny rozkład momentu obrotowego. |
| 20A 2016-2022: Lewy reflektor | |
| 48 | Jednostka sterująca 30A selektywnej regeneracji katalitycznej (SCR). |
| 49 | 5A Elektryczna klapa wydechowa, elektronika sterująca elektryczną nagrzewnicą pomocniczą nr 2 |
| 50 | 5A Siłownik żaluzji chłodnicy, czujnik katalizatora (z wyjątkiem PHEV) |
| 51 | Baza fanów 5A |
| 52 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 53 | 5A Czujnik automatycznej kontroli recyrkulacji powietrza (AUC). |
| 54 | 5A Elektromechaniczne wspomaganie kierownicy |
| 55 | 4A Kamera cofania, asystent parkowania |
| 56 | 5A Wzdłużny rozkład momentu obrotowego, generator dźwięku pojazdu (PHEV), generator dźwięku pojazdu nr 2 (PHEV) |
| 57 | – |
| 58 | 10A Przełącznik kolumny kierownicy |
| 59 | 5A System wspomagania kierowcy oparty na kamerze |
| 60 | 5A Dodatkowy system opcjonalny |
| 61 | 20A Jednostka główna (system radiowy lub nawigacyjny) |
| 62 | 5A Przednie oświetlenie wewnętrzne, światło deszczowe, czujnik kondensacji słonecznej, oświetlenie lusterek kosmetycznych, oświetlenie wnętrza trzeciego rzędu, oświetlenie listew ozdobnych, oświetlenie tapicerki wnętrza, oświetlenie tapicerki drzwi |
| 63 | Gniazdo przyczepy 20A |
| 64 | – |
| 65 | 20A Zapalniczka przednia (gniazdo 12V), gniazdo (pod schowkiem) |
| 66 | 20A Elektronika sterująca elektryczną pompą paliwa |
| 67 | 7.5A 2015–2017: Lusterko zewnętrzne (pasażer z przodu) |
| 5A 2017–2022: Lusterko zewnętrzne (pasażer z przodu) | |
| 68 | Touchbox 5A, kontroler (CON), koncentrator USB, złącze ładowania USB nr 3 |
| 69 | 7.5A 2015-2017: Lusterko zewnętrzne (blok przełączników – drzwi kierowcy) |
| 5A 2017-2022: Lusterko zewnętrzne (blok przełączników – drzwi kierowcy) | |
| 70 | 5A Oświetlenie bagażnika, oświetlenie schowka podręcznego, przycisk pokrywy tylnej po wewnętrznej stronie pokrywy tylnej |
| 71 | 7,5A Jednostka sterująca zestawu wskaźników |
| 72 | 5A Przekaźnik wyłączający wentylator elektryczny |
| Wentylator 5A >400W: Wbudowany moduł zasilania | |
| 73 | 10A Regulacja oparcia siedzenia kierowcy (blok zaworowy), Blok zaworów podparcia lędźwiowego kierowcy, Przełącznik regulacji szerokości oparcia siedzenia kierowcy |
| 74 | Benzyna 7,5 A (TU): Pompa płynu chłodzącego turbosprężarki |
| 75 | 10A Regulacja oparcia przedniego siedzenia pasażera (blok zaworów), blok zaworów podparcia lędźwiowego pasażera, przełącznik regulacji szerokości oparcia siedzenia pasażera |
| 76 | 5A 2015–2017: Przednie oświetlenie wewnętrzne |
| 77 | 10A Czujnik tlenku azotu za konwerterem selektywnej redukcji katalitycznej (SCR). |
| 78 | 15A Jednostka sterująca selektywnej regeneracji katalitycznej (SCR). |
| 79 | Podstawa 5A, taca na akcesoria do ładowania bezprzewodowego, taca na akcesoria do ładowania bezprzewodowego, wzmacniacz antenowy |
| 80 | 5A Przednie oświetlenie wnętrza |
| 81 | 15A Elektroniczne sterowanie skrzynią biegów |
| 82 | 5A Poziom selektora (przełącznik biegów) |
| 83 | 5A 2015–2016: Cyfrowa elektronika silnika. |
| 7.5A 2016–2022: Cyfrowa elektronika silnika. | |
| 84 | 5A z manualną skrzynią biegów: moduł sprzęgła |
| 5A z dwusprzęgłową skrzynią biegów: jednostka sterująca dwusprzęgłową skrzynią biegów, przekaźnik dwusprzęgłowej skrzyni biegów. | |
| 85 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | – |
| 90 | 5A Automatyczne otwieranie klapy tylnej |
| 91 | – |
| 92 | 10A Opcjonalny system opcjonalny |
| 93 | – |
| 94 | 20A Elektronika zdalnego sterowania do zwalniania oparcia siedzenia |
| 95 | 30A Blok przełączników regulacji siedzenia, strona pasażera z przodu |
| 96 | 10A Zamek bagażnika/tylnej klapy |
| 97 | 5A Pomocnicza jednostka sterująca |
| 98 | – |
| 99 | – |
| 100 | 5A PHEV: zestaw akumulatorów wysokiego napięcia |
| 101 | Czytnik ID 5A, moduł wspólnego korzystania z samochodu (CSM) |
| 102 | – |
| 103 | 20A Prawy reflektor |
| 104 | 20A Lewy reflektor |
| 105 | – |
| 106 | – |
| 107 | 40A 2015-2017: Automatyczne otwieranie tylnej klapy. |
| 40A 2017-2022: Moduł funkcyjny tylnych drzwi | |
| 108 | 30A 2020-2022: Moduł funkcyjny tylnych drzwi |
| 109 | Przekaźnik bistabilny 5A |
| 110 | Przekaźnik bistabilny 5A |
| 111 | Przekaźnik bistabilny |
| 112 | – |
| 113 | 10A PHEV (2015-2016): Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 114 | – |
| 115 | 5A PHEV: wygodna elektronika ładowania |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | Moduł przyczepy 20A |
| 120 | Moduł przyczepy 20A |
| 121 | Port ładowania USB 7,5 A nr 4 |
| 122 | 5A PHEV: generator gazu z zaciskiem akumulatora zabezpieczającego |
| 123 | 5A PHEV: elektryczna sprężarka klimatyzacji, dodatkowa nagrzewnica elektryczna |
| 124 | 10A PHEV: Elektryczna elektronika maszyn |
| 125 | – |
| 126 | – |
| 127 | 30A Elektroniczne ogrzewanie siedzenia kierowcy (wersja podstawowa), moduł siedzenia kierowcy (wersja wysoka) |
| 128 | 30A Elektronicznie podgrzewany przedni fotel pasażera |
| 129 | Wzmacniacz HiFi 30A |
| 130 | 10A Benzyna: Pompa płynu chłodzącego 2 w obwodzie płynu chłodzącego o niskiej temperaturze |
| 131 | 30A Wzdłużny rozkład momentu obrotowego, pompa oleju w skrzyni biegów (PHEV) |
| 132 | 20A Gniazdo pod podłokietnikiem, gniazdo tylne (2015-2018), gniazdo w bagażniku |
Za działanie zapalniczki odpowiada bezpiecznik nr 65 przy 20A.
Poszczególne elementy przekaźnikowe można instalować poza tą skrzynką.
Skrzynka bezpiecznikowa

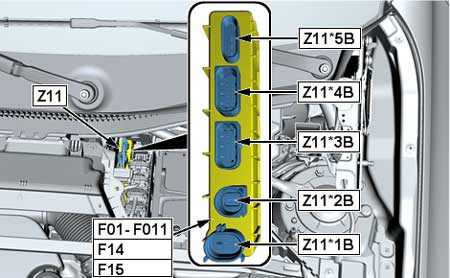

Kolejna skrzynka bezpieczników znajduje się na stojaku pod tablicą rozdzielczą.
Schemat
Przeznaczenie
- 30A Elektryczne szyby (pasażer)
- 30A Elektryczne szyby (strona kierowcy – tył)
- 20A Zamek drzwi (pasażer z przodu)
- 30A Elektryczne szyby (kierowca)
- 30A Ogrzewana tylna szyba
- 30A Elektrycznie sterowana szyba (strona pasażera – tył)
- 30A Zamek drzwi (kierowca)
- –
- 5A Panel sterowania oświetleniem, zespół przełączników kolumny kierownicy, panel sterowania systemem wspomagania kierowcy z włącznikiem świateł awaryjnych
- Złącze diagnostyczne 7,5A
- Złącze diagnostyczne 7,5 A (2014–2015), układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi (2017–2021)
- 5A Analiza elektroniki bezdotykowego otwierania tylnych drzwi, modułu komunikacji telematycznej, modułu elektronicznego klamki zewnętrznej drzwi (kierowca/pasażer)
- 15A Róg
- –
Sprawdź przeznaczenie elementów na podstawie informacji znajdujących się w broszurze w skrzynce bezpieczników i przekaźników lub innej dokumentacji technicznej.

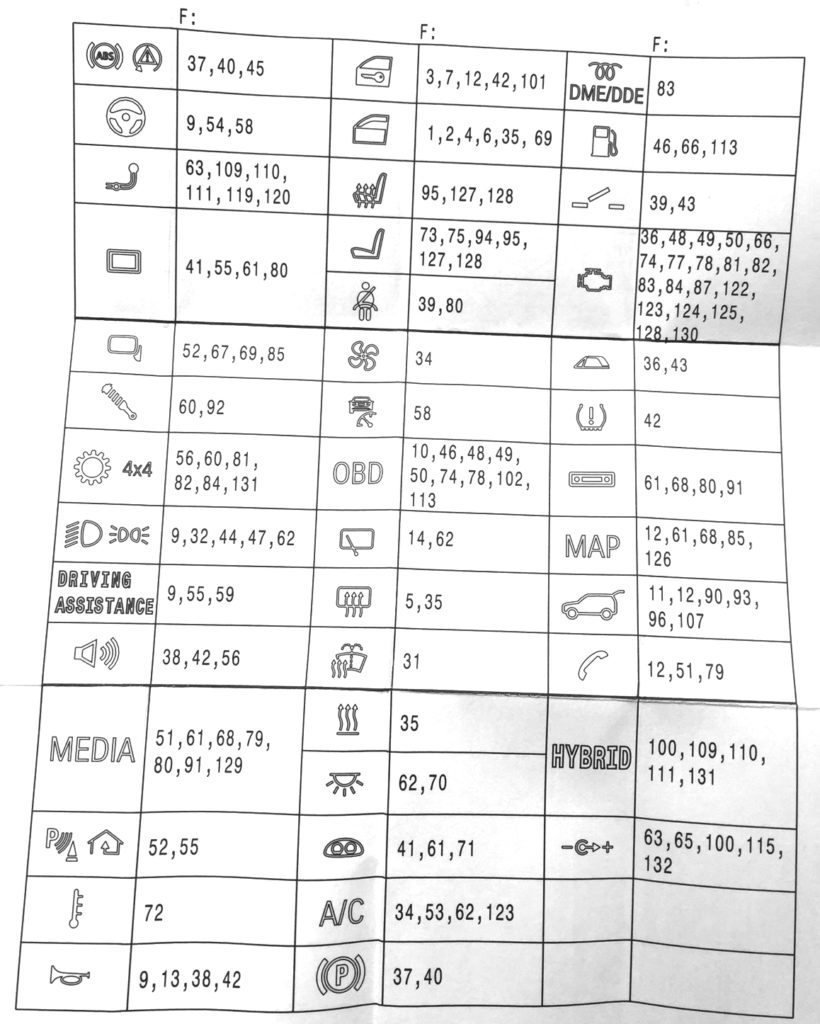

Tabela z przeznaczeniem z karty bezpieczników
Komora silnika
Skrzynka bezpieczników zasilania

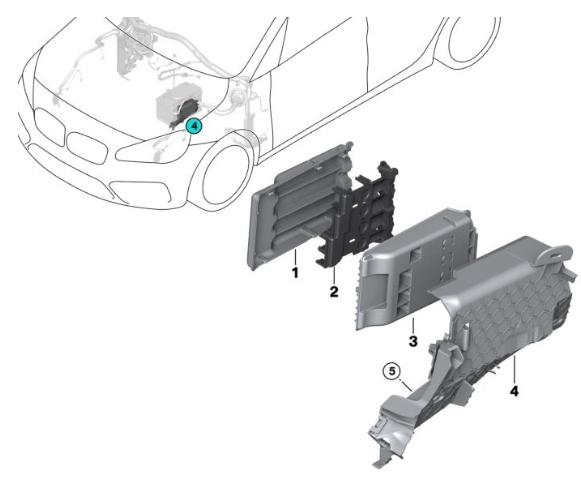

Obok akumulatora znajduje się skrzynka bezpieczników dużej mocy (2), która jest podłączona do jego dodatniego bieguna.

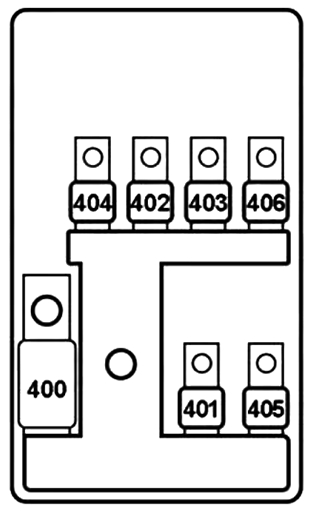

Schemat
Przeznaczenie
| 400 | Przednia skrzynka przyłączeniowa 250A |
| 401 | Wentylator 60 A → 400 W: Elektryczny przekaźnik wyłączający wentylator |
| 80A 600W Wentylator: Przekaźnik odcinający wentylator elektryczny | |
| 125A 800W Wentylator: Przekaźnik odcinający wentylator elektryczny | |
| 402 | 125A Elektromechaniczne wspomaganie kierownicy |
| 403 | 50A →06.18: Dynamiczna kontrola stabilności (DSC) |
| 60A 18.07 →: Dynamiczna kontrola stabilności (DSC) | |
| 404 | Kontroler domeny ciała 125A |
| 405 | Przednia elektryczna nagrzewnica pomocnicza 100 A |
| 406 | 40A Diesel: podgrzewanie filtra paliwa |
| Podwójne sprzęgło Steptronic 40A: Przekaźnik skrzyni biegów z podwójnym sprzęgłem | |
| 60A Elektronika sterująca elektryczną nagrzewnicą pomocniczą w komorze silnika |
Wbudowany moduł zasilania
Dodatkowe moduły mocy zawierają bezpieczniki i przekaźniki. Jeżeli jeden z bezpieczników lub jeden z przekaźników jest uszkodzony, należy wymienić cały zintegrowany moduł mocy.
Jeśli masz coś do dodania – napisz w komentarzach
