BMW E90 to platforma samochodowa, na której zbudowana jest piąta generacja BMW serii 3. Początek produkcji sedana e90 – 2005. Kombi (E91), coupe (E92) i kabriolet (E93) weszły do produkcji pod koniec 2006 roku. Produkcja była kontynuowana w latach 2007, 2008, 2009, 2010, 2011 , 2012 i 2013. W tym czasie samochód przeszedł jedną zmianę stylizacji. Podajemy ogólne informacje na temat bezpieczników i przekaźników BMW E90 wraz ze schematami skrzynek i ich lokalizacją.
W różnych modelach lista lokalizacji bezpieczników może się nieznacznie różnić, przedstawiamy schematy najczęstszych modyfikacji BMW serii 3.
Skrzynka bezpieczników przedziału pasażerskiego

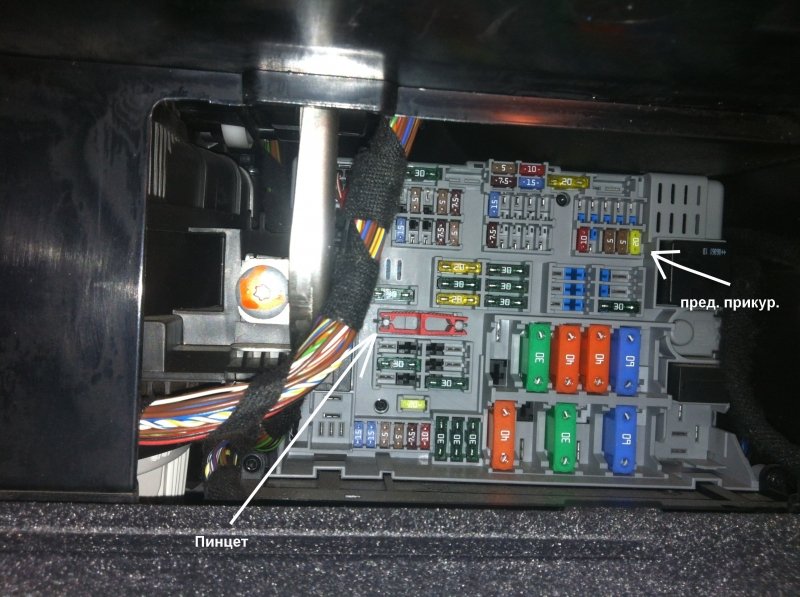

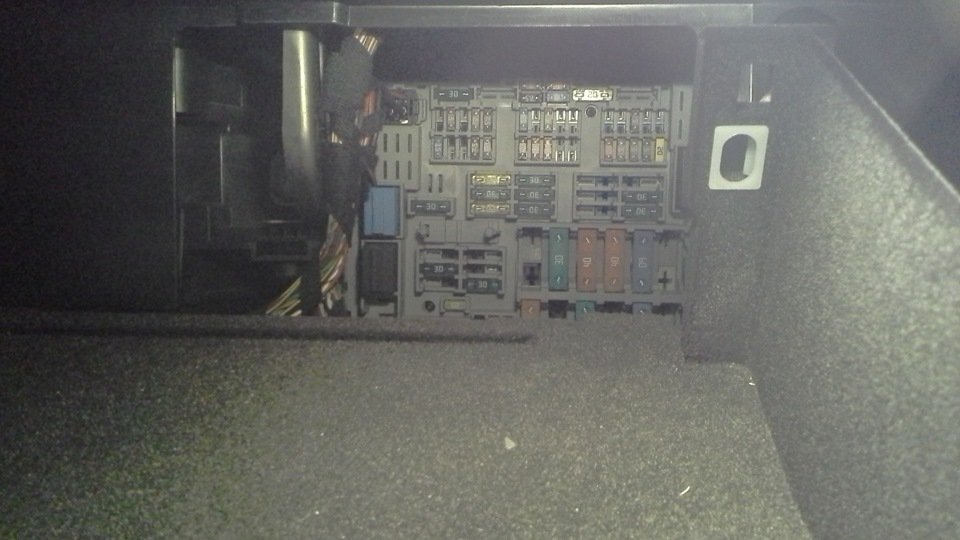

Znajduje się w schowku na rękawiczki (zwanym także schowkiem). Aby uzyskać dostęp, przekręć dwa zatrzaski i zdejmij pokrywę ochronną. Jeśli masz z tym jakiekolwiek trudności, obejrzyj film na końcu artykułu.
Z tyłu osłony ochronnej powinna znajdować się broszura z lokalizacją bezpieczników i przekaźników. Wygląda mniej więcej tak.

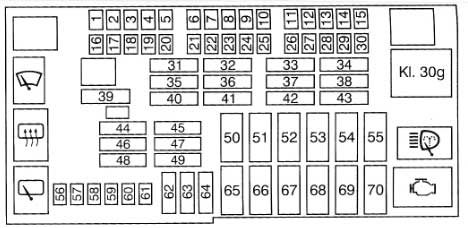

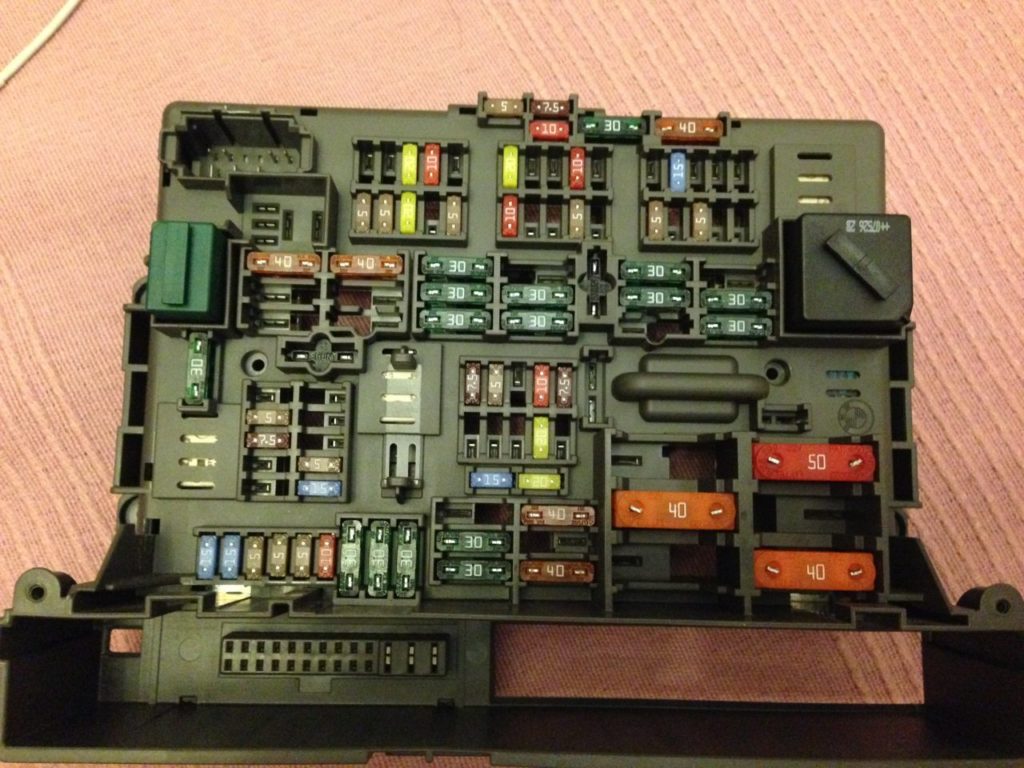

Zdjęcie pudełka
Typ 1

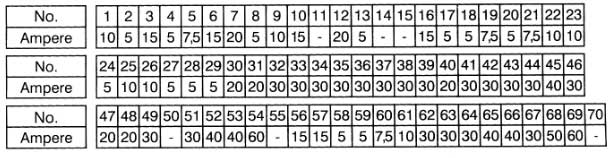

Opis
| 1 | Przekaźnik silnika wycieraczek szyby przedniej |
| 2 | Przekaźnik podgrzewanej szyby tylnej |
| 3 | Przekaźnik wycieraczki tylnej |
| 4 | |
| 5 | Przekaźnik pompy spryskiwacza reflektorów |
| 6 | Przekaźnik pompy powietrza wywiewanego |
| F1 | (15A) ^ 08/05: Elektroniczna jednostka sterująca skrzynią biegów |
| F2 | (5A) Moduł sterujący wyborem anteny |
| F3 | – |
| F4 | (5A) Moduł sterujący wyłącznika zapłonu |
| F5 | (7,5A) |
| F6 | (15A) Moduł sterujący skrzynią biegów (ECM) |
| F7 | (20A) Moduł sterujący nagrzewnicy dodatkowej |
| F8 | (5A) |
| F9 | (10A) Moduł kontroli odległości (tempomat) |
| F10 | (15A) Moduł sterujący składaniem haka holowniczego |
| F11 | (10A) System audio |
| F12 | (20A) |
| F13 | (5A) |
| F14 | – |
| F15 | – |
| F 16 | (15A) Rogi |
| F17 | – |
| F18 | (5A) Zmieniarka CD |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Moduł kontroli odległości (tempomat) |
| F23 | (10 A) |
| F24 | (5A) Moduł sterujący monitora ciśnienia w oponach |
| F25 | (10 A) |
| F26 | (10A) Telematyka BMW e90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Bezpiecznik zapalniczki samochodowej BMW 3 E90 |
| F31 | (30A) 08/05: Układ ABS |
| F32 | (30A) |
| F33 | (30A) Elektryczne fotele przednie |
| F34 | (30A) Wzmacniacz wyjściowy systemu audio |
| F35 | (20A) 08/05: Zarządzanie silnikiem |
| F36 | (30A) |
| F37 | (30A) Elektryczne fotele przednie |
| F38 | (30A) |
| F39 | (30A) Wycieraczka szyby przedniej |
| F40 | (20A) |
| F41 | (30A) |
| F42 | (30A) |
| F43 | (30A) Spryskiwacze reflektorów |
| F44 | (30A) Moduł sterujący przyczepy |
| F45 | (20A) |
| F46 | (30A) Ogrzewana tylna szyba |
| F47 | (20A) |
| F48 | – |
| F49 | (30A) Podgrzewane przednie siedzenia |
| F50 | (40A) |
| F51 | (50A) Moduł sterujący wyłącznika zapłonu |
| F52 | (50A) |
| F53 | (50A) |
| F54 | (60A) Zarządzanie silnikiem |
| F55 | – |
| F56 | (15A) Centralny zamek bmw e90 |
| F57 | (15A) Centralny zamek |
| F58 | (5A) |
| F59 | (5A) Moduł sterujący kolumny kierownicy |
| F60 | (7,5A) Elektroniczna jednostka sterująca klimatyzacją |
| F61 | (10 A) |
| F62 | (30A) Elektryczne tylne szyby |
| F63 | (30A) |
| F64 | (30A) Elektryczne tylne szyby |
| F65 | (40A) Układ ABS |
| F66 | (50A) |
| F67 | (50A) Moduł sterujący silnika dmuchawy klimatyzacji/nagrzewnicy |
| F68 | – |
| F69 | (50A) Silnik wentylatora chłodzącego |
| F70 | – |
Osobno podkreślamy bezpiecznik zapalniczki.

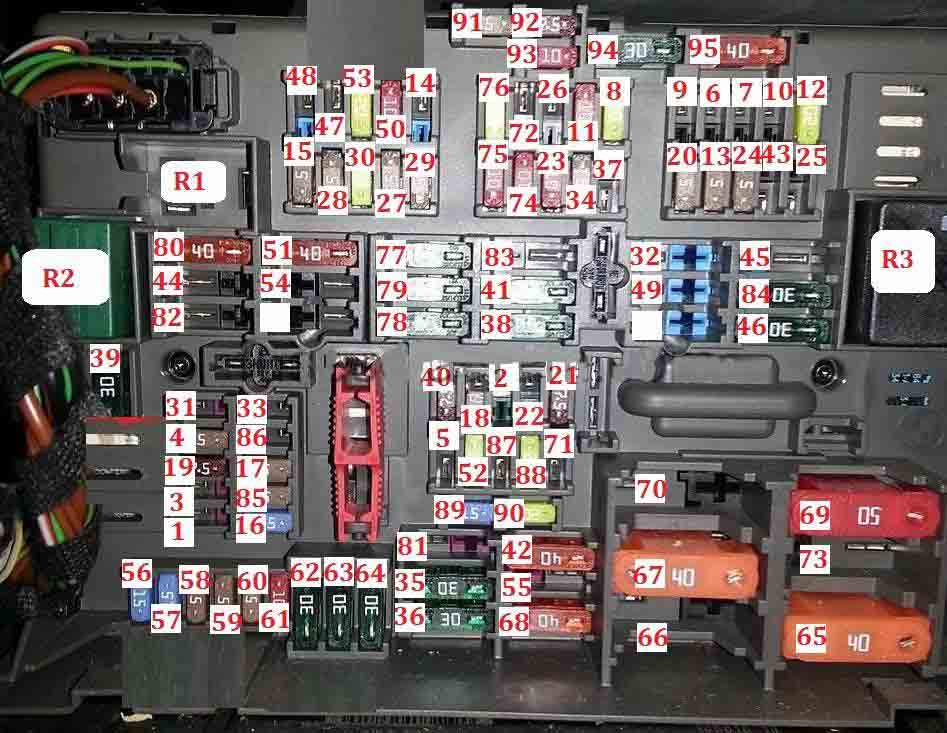

Typ 2

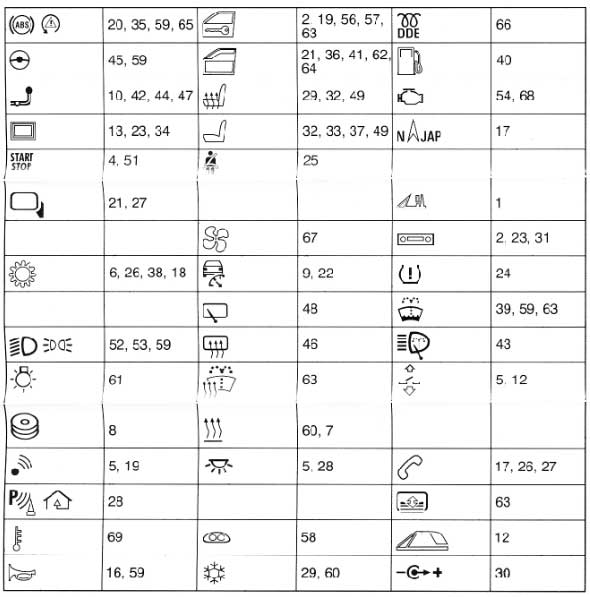

Schemat
Przeznaczenie
| 1 | Przekaźnik wycieraczki tylnej |
| 2 | Przekaźnik silnika wycieraczek szyby przedniej |
| 3 | |
| F1 | (10A) Moduł kontroli łuku tocznego |
| F2 | (5A) |
| F3 | – |
| F4 | (5A) Moduł sterujący wyłącznika zapłonu |
| F5 | (20A) Pompa paliwa |
| F6 | (15A) 08/07: Elektroniczna jednostka sterująca skrzynią biegów |
| F7 | (20A) Moduł sterujący nagrzewnicy dodatkowej |
| F8 | (20A) Wzmacniacz wyjściowy systemu audio |
| F9 | (10A) Moduł kontroli odległości (tempomat) |
| F10 | (15A) Moduł sterujący składaniem haka holowniczego |
| F11 | (10A) ^ 08/07 System audio |
| F12 | (20A) |
| F13 | (5A) Moduł sterujący monitora ciśnienia w oponach |
| F14 | – |
| F15 | (5A) Czujnik czystego powietrza (klimatyzacja) |
| F 16 | (15A) ^ 08/07 Rogi |
| F17 | (10 A) |
| F18 | (5A) Moduł sterujący wyborem anteny |
| F19 | (7,5A) System antykradzieżowy |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Moduł kontroli odległości (tempomat) |
| F23 | (10 A) |
| F24 | (5A) Moduł sterujący monitora ciśnienia w oponach |
| F25 | (10A) Monitor pasów bezpieczeństwa |
| F26 | (10A) Temat |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) Podgrzewane siedzenia |
| F30 | (20A) Zapalniczka samochodowa |
| F31 | (20A) Moduł sterowania multimediami |
| F32 | (30A) Moduł sterujący mocą lewego przedniego siedzenia |
| F33 | (5A) |
| F34 | (5A) Zmieniarka CD |
| F35 | (30A) Układ ABS |
| F36 | (30A) |
| F37 | (10 A) |
| F38 | (30A) |
| F39 | (30A) |
| F40 | (7,5A) |
| F41 | (30A) |
| F42 | (40A) |
| F43 | (30A) Spryskiwacze reflektorów |
| F44 | (30A) Moduł sterujący przyczepy |
| F45 | (40A) |
| F46 | (30A) Ogrzewana tylna szyba |
| F47 | (20A) Gniazdo przyczepy |
| F48 | – |
| F49 | (30A) 08/07: Moduł sterujący prawego przedniego fotela sterowanego elektrycznie |
| F50 | (10A) ECM |
| F51 | (50A) Moduł sterujący wyłącznika zapłonu |
| F52 | (20A) |
| F53 | (20A) |
| F54 | (30A) Moduł sterujący przyczepy |
| F55 | – |
| F56 | (15A) Centralny zamek |
| F57 | (15A) Centralny zamek |
| F58 | (5A) |
| F59 | (5A) Moduł sterujący kolumny kierownicy |
| F60 | (7,5 A) Elektroniczna jednostka sterująca klimatyzatora |
| F61 | (10 A) |
| F62 | (30A) Elektryczne tylne szyby |
| F63 | (30A) |
| F64 | (30A) Elektryczne tylne szyby |
| F65 | (40A) Układ ABS |
| F66 | (50A) |
| F67 | (30A) Moduł sterujący silnika klimatyzacji / dmuchawy nagrzewnicy |
| F68 | (40A) |
| F69 | (50A) Silnik wentylatora chłodzącego |
| F70 | – |
| F71 | (20A) Złącze elektryczne przyczepy |
| F72 | – |
| F73 | – |
| F74 | (10 A) |
| F75 | (10 A) |
| F76 | (20A/30A) |
| F77 | (30A) |
| F78 | (30A) |
| F79 | (30A) |
| F80 | – |
| F81 | (30A) Moduł sterujący przyczepy |
| F82 | – |
| F83 | – |
| F84 | (30A) Spryskiwacze reflektorów |
| F85 | – |
| F86 | – |
| F87 | – |
| F88 | (20A) ^ 08/07: Zarządzanie silnikiem |
| F89 | Zapasowy |
| F90 | Zapasowy |
| F91 | Zapasowy |
| F92 | Zapasowy |
| F93 | Zapasowy |
| F94 | Zapasowy |
| F95 | Zapasowy |
Za zapalniczkę odpowiada bezpiecznik nr 30 na 20A.
