BMW 7 (2008 – 2015) F01 F02 bezpieczniki i przekaźniki

Piąta generacja BMW serii 7 oznaczona jest indeksem nadwozia – F01/F02 (wersja rozszerzona), osobna seria została oznaczona jako Alpina B7. Samochód ten produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015. W materiale zostanie omówiony schemat zasilania, szczegółowy opis bezpieczników i przekaźników BMW F01 F02 wraz z ich schematami i zdjęciami ich wykonania. Podkreślmy bezpieczniki odpowiedzialne za zapalniczkę.

W zależności od konfiguracji i roku produkcji przypisanie bezpieczników i przekaźników może różnić się od podanych informacji.

Przegląd systemu zasilania

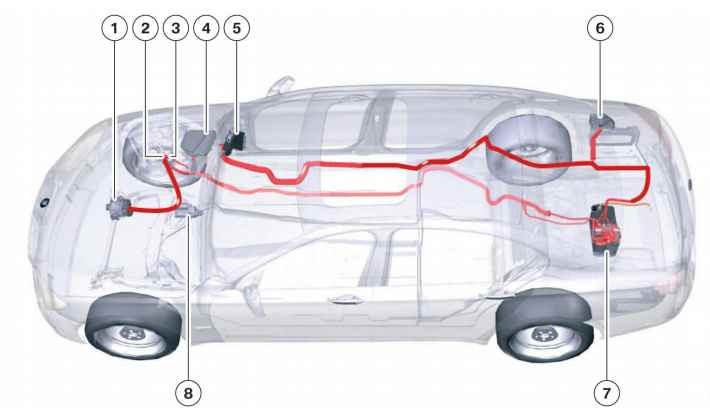

Ogólny schemat wygląda tak.

1. Generator;
2. Dodatnia moc wyjściowa akumulatora;
3. Skrzynka rozdzielcza mocy w komorze silnika;
4. Przedział elektroniki sterującej w komorze silnika;
5. Przedni uchwyt bezpieczników za schowkiem;
6. Tylny uchwyt bezpieczników po prawej stronie bagażnika;
7. Bateria akumulatorowa;
8. Rozrusznik.

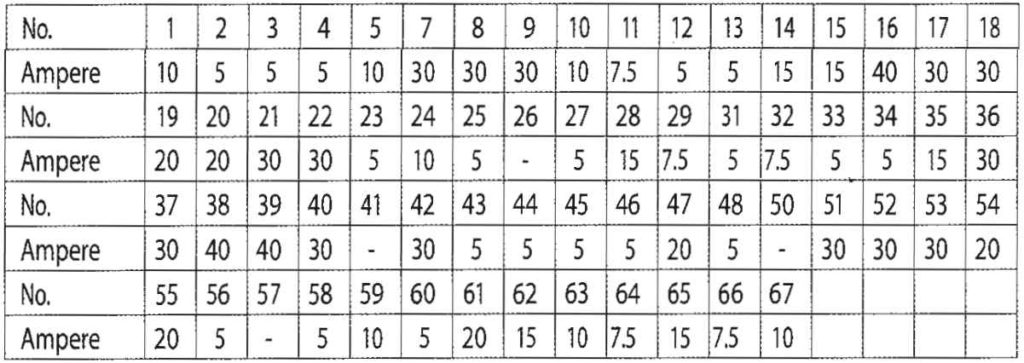

Przedział pasażerski

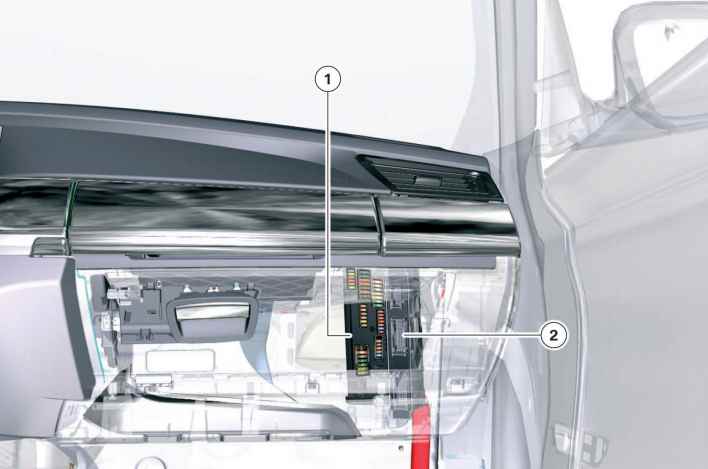

Wewnątrz samochodu jednostka główna wraz z bezpiecznikami i przekaźnikami znajduje się w schowku (lub tak zwanym schowku).

Powinna zawierać także aktualne informacje o lokalizacji bezpieczników dla Twojego modelu w formie kartki papieru (karty bezpieczników).

1. Przedni uchwyt bezpiecznika;
2. Puszka przyłączeniowa elektroniki.

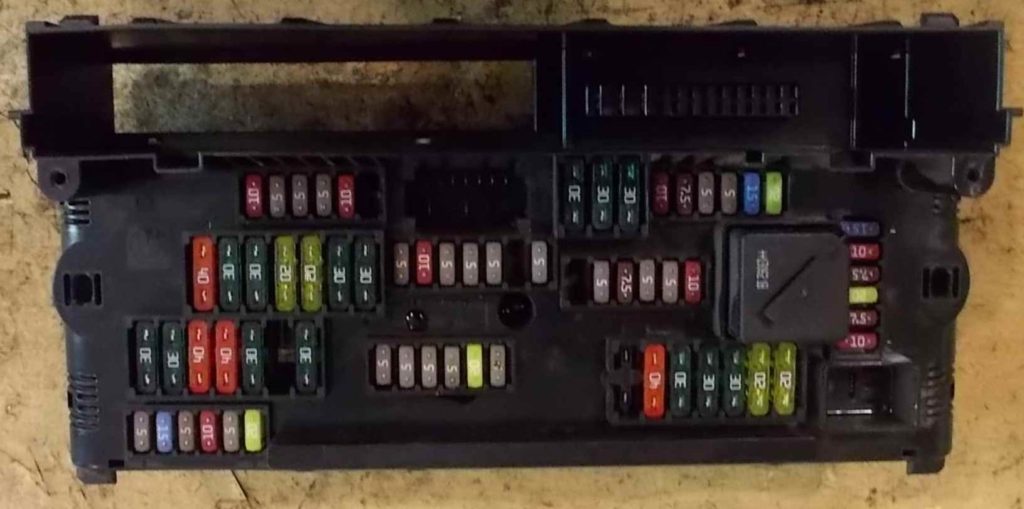

To wygląda tak.

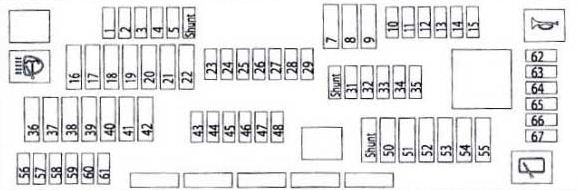

Schemat

Opis

Osobno zauważamy: bezpieczniki 54, 65, 147, 176 odpowiadają za zapalniczkę . Połowa z nich znajduje się w bagażniku.

Przekaźniki oznaczone są kwadratami: przekaźnik sygnału, przekaźnik wycieraczek i inne.

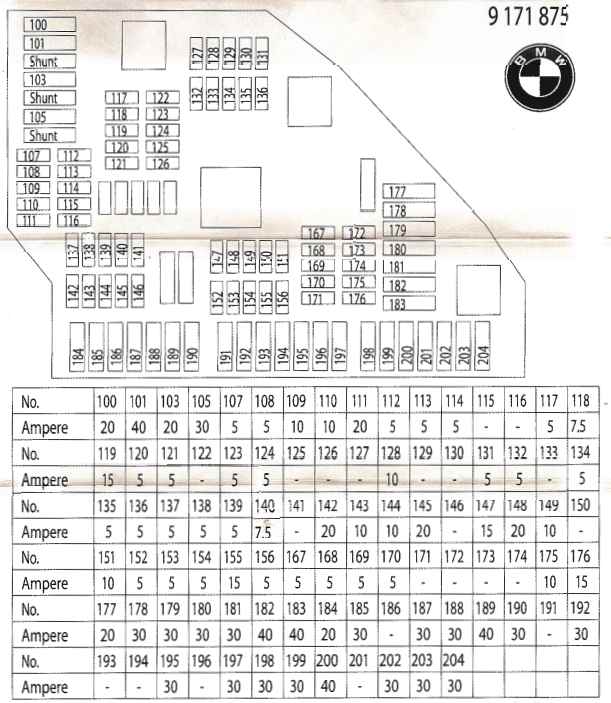

Bagażnik

Skrzynka bezpieczników i przekaźników

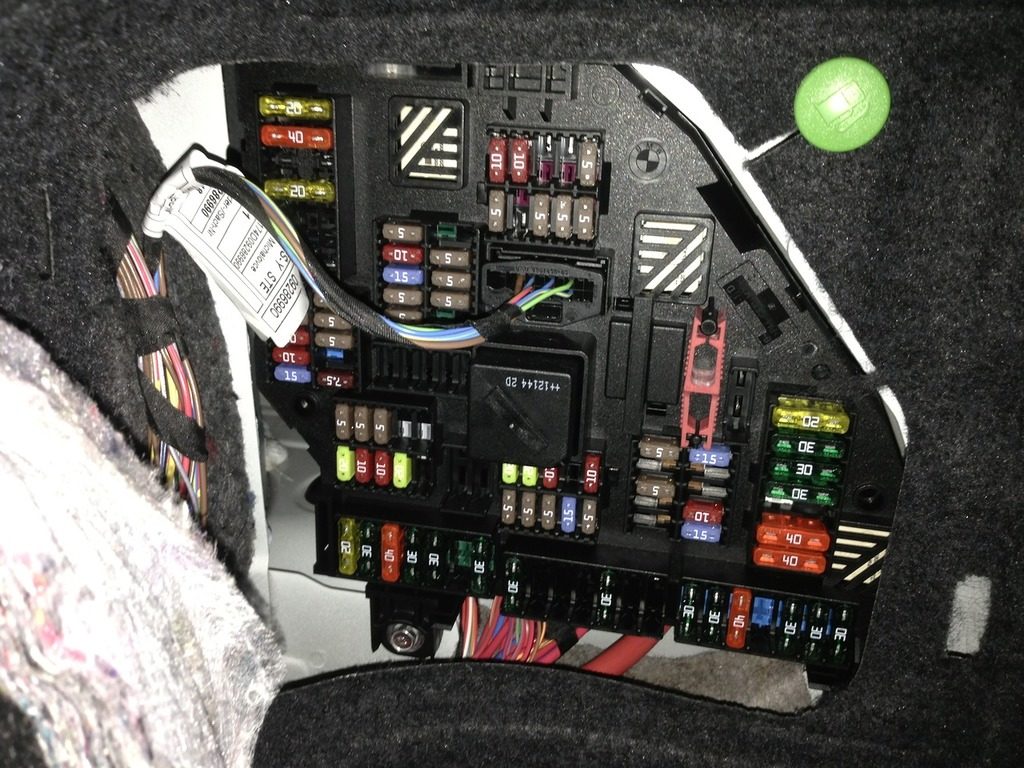

Ze względu na dużą liczbę odbiorników i jednostek sterujących w bagażniku F01 / F02 zamontowany jest dodatkowy uchwyt bezpiecznika. Znajduje się po prawej stronie pod skórą.

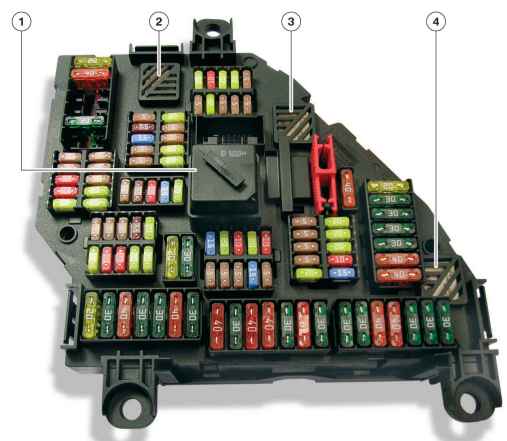

Wraz z bezpiecznikami wkłada się do niego jeszcze kilka przekaźników lub przylutowuje je do płytki.

1. Zacisk przekaźnika 30B (włożony);
2. Przekaźnik stykowy 30F (lutowany);
3. Przekaźnik stykowy 15N (lutowany);
4. Przekaźnik ogrzewania tylnej szyby (lutowany).

Przeznaczenie

Sprawdź przeznaczenie elementów na podstawie schematu lub innej dokumentacji technicznej.

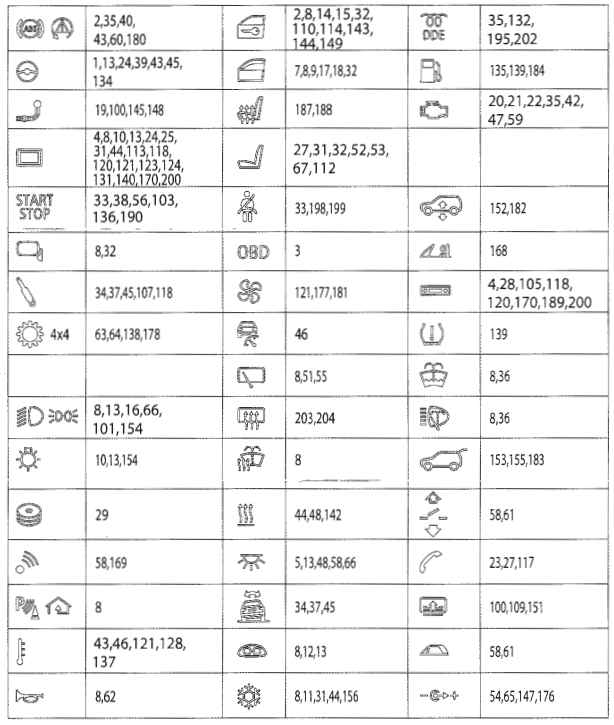

Tabela z przeznaczeniem elementów

Skrzynka bezpiecznikowa

Dodatkową skrzynkę bezpieczników można zamontować obok głównej skrzynki bezpieczników i przekaźników jeżeli w samochodzie znajduje się dodatkowy akumulator.

Schemat

Oznaczenie

1. Dodatkowa jednostka sterująca akumulatorem 5A
2. rezerwa
3. Dodatkowa jednostka sterująca akumulatorem 20A
4. Jednostka sterująca dźwiękiem 5/2A
5. Złącze ładowania 10A
6. Jednostka sterująca dźwiękiem 20A
7. Rezerwa 5A
8. Rezerwa 5A
9. Dodatkowa jednostka sterująca akumulatorem 5A
10. rezerwa
11. Złącze ładowania 10A
12. rezerwa
13. Rezerwa 5A
14. Przełączniki 5A
15. rezerwa
16. Dodatkowa jednostka sterująca akumulatorem 5A
17. Rezerwa 10A
18. Dodatkowa jednostka sterująca akumulatorem 10A
19. Dodatkowa jednostka sterująca akumulatorem 5A
20. Dodatkowa jednostka sterująca akumulatorem 5A

Skrzynka przekaźników

Schemat

Przeznaczenie

• R1 – alarm
• R2 – tylne szyby elektryczne
• R3 – wyłączenia
• R4 – tylne szyby elektryczne
• R5 – sprzęgło sprężarki
• F1 – 100,0 A – skrzynka bezpieczników nr 2 w bagażniku

Skrzynka bezpieczników zasilania

Na dodatnim zacisku akumulatora (jeśli jest dodatkowy akumulator, w pobliżu znajdują się również elementy sterujące) znajdują się główne bezpieczniki dużej mocy oraz niektóre przekaźniki:

Komora silnika

Schemat

Opis

Jeśli masz coś do dodania, napisz w komentarzach.
