BMW i4 (kod modelu G26 ) do akumulatorowego, elektrycznego napędu samochodowego typu executive przez BMW w latach 2021, 2022, 2023, 2024, 2025, 2026. W naszym poście, opis bezpieczników i przekaźników BMW i4 G26 ze skrzynką bezpieczników schematów, ich lokalizacją oraz zdjęcia ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów może być od pokazanego i zależne od roku produkcji, wyposażenia dodatkowego, do którego dostarczano samochód.
Contents
Przedział lotniczy
Skrzynka bezpieczników po stronie pasażera
Po prawej stronie pod schowkiem znajdują się bezpieczniki i przekaźniki.
Zdjęcie poglądowe
W RHD i4 przednią skrzynkę bezpieczników pod wnęką na zasilaniu.
Zdjęcie
Schemat
Opis
| 20 | 30A Siłownik podnośnika szyb, drzwi z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie internetowej z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachowej |
| 26 | 40A Kontroler domeny Body |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 20A Elektroniczne sterowanie skrzynią biegów, skrzynią rozdzielczą |
| 30 | 15A System przejrzysty |
| 31 | 15A |
| 32 | 5A Panel sterowania w konsoli sterującej, parking |
| 33 | Bateria 5A |
| 34 | 5A jednostka sterująca zestawem urządzeń |
| 35 | – |
| 36 | 5A Centrum funkcji dachowych (lampka do mapy, oświetlenie wnętrza, oświetlenie oświetlenia) |
| 37 | 5A Zamek Centralny |
| 38 | 5A Moduł elektroniczny klamki tylne drzwi |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | Zapalniczka 20A , termoelektryczny uchwyt na kubek |
| 47 | 20A Zarządzanie elektryczne |
| 48 | 20A Podgrzewane suszenie |
| 49 | 10A Elektryczna regulacja sterownika |
| 50 | 30А Podgrzewane suszenie |
| 51 | 30A Zarządzanie napędzane |
| 52 | 20A Elektronika ogrzewania |
| 53 | 30A Moduł przyczepy |
| 54 | 20A Autonomiczny podgrzewacz dodatkowy |
| 55 | 30A moduł siedziska (z modułem siedziska), blok kontrolny sterownika (bez modułu siedziska) |
| 56 | 30A moduł siedziska (z modułem siedziska), blok kontrolny sterownika (bez modułu siedziska) |
| 57 | 10A Elektryczna regulacja sterownika |
| 59 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A Asystent ochrony |
| 61 | 5A Oświetlenie poszycia tylnych drzwi (po stronie bocznej), oświetlenie boczne w przednich (po stronie bocznej), oświetlenie poszycia drzwi tylnych (po stronie bocznej), oświetlenie poszycia drzwi po stronie bocznej (na górnym), oświetlenie tylnego lewego reflektora , dodatek pompa wodna ( Diesel) |
| 62 | Akumulator 5A, oświetlenie rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58) |
| 63 | 5A Włącznik oświetlenia schowka podręcznego, system kamery internetowej, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V |
| 64 | 5A Blok zaworów regulacji szerokości oparcia przełączników, blok zaworów podparcia lędźwiowego, blok przełączników regulacji (po stronie bocznej), tylne światło wnęki na nogi (po stronie bocznej), oświetlenie tylnego panelu sterowania, port ładowania USB, moduł pompowania przedniego lewego usunąć |
| 65 | 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok zaworów regulacji szerokości (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie bocznego panelu oparcia pasażera z przodu , kabel USB do ładowania nr 2, moduł pompowania przedniego prawego przełącznika |
| 66 | 5A Oświetlenie oświetlenia przyrządów, górne oświetlenie przyrządów po stronie pasażera z przodu, dolne oświetlenie oświetlenia przyrządów, dolne oświetlenie przyrządów po stronie bocznej/pasażera, oświetlenie przestrzeni na przednie lewe/prawe |
| 67 | 5A Skrzynka skutków w przypadku skutków, Skrzynka skutków w następstwie, Oświetlenie boczne drzwi boczne, Oświetlenie panelu drzwi boczne (środek), Oświetlenie boczne drzwi boczne, Oświetlenie panelu drzwi boczne (górne), Oświetlenie przedniego lewego przedniego średniotonowego, Przedni lewy reflektor wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, pasażerów w pasażera, oświetlenie wewnętrzne klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego przedniego a średniotonowego , oświetlenie przedniego prawego głośnika wysokotonowego |
| 69 | 5A Żaluzje chłodnicy (górna, dolna) |
| 70 | 5A Tylna tablica rozdzielcza, wyłącznik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Kamera surround 5A (z kamerą surround), kamera cofania |
| 72 | Sterowanie sterowane 7,5A |
| 73 | 5A jednostka sterująca zestawem urządzeń |
| 74 | Gniazdo USB 10A |
| 75 | 10A Moduł elektroniczny przed awarią |
| 76 | 5A Asystent ochrony |
Zapalniczka jest zasilana przez bezpiecznik nr 46 o wartości 20 A.
Skrzynka bezpiecznikowa
Komora bezpieczników jest zainstalowana w elektronicznym urządzeniu końcowym BDC (Body Domain Controller), która jest zamontowana na tylnym słupku, pod tapicerką podwójnego po prawej stronie pasażera.
Zdjęcie
Schemat
Przeznaczenie
- 5A Skrzynka rozdzielcza sterowników, przednich napędów, panelu sterowania audio, sterowników sterujących, jednostki głównej
- Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma dynamikę pionową
- 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny elektryczny klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A Moduł elektroniczny klamki drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrzne drzwi po stronie bocznej, moduł elektroniczny klamki zewnętrzne po stronie pasażera z tyłu, moduł końcowy mocy, moduł telematyczny
- 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
- 20A Przekaźnik zamka drzwi tylne, przekaźnik blokady (zamek drzwi, zamek drzwi pasażera z przodu, zamek drzwi po stronie bocznej, zamek drzwi po stronie pasażera z tyłu, siłownik zabezpieczenia drzwi wlewu paliwa)
Skrzynka bezpieczników po stronie zabezpieczenia

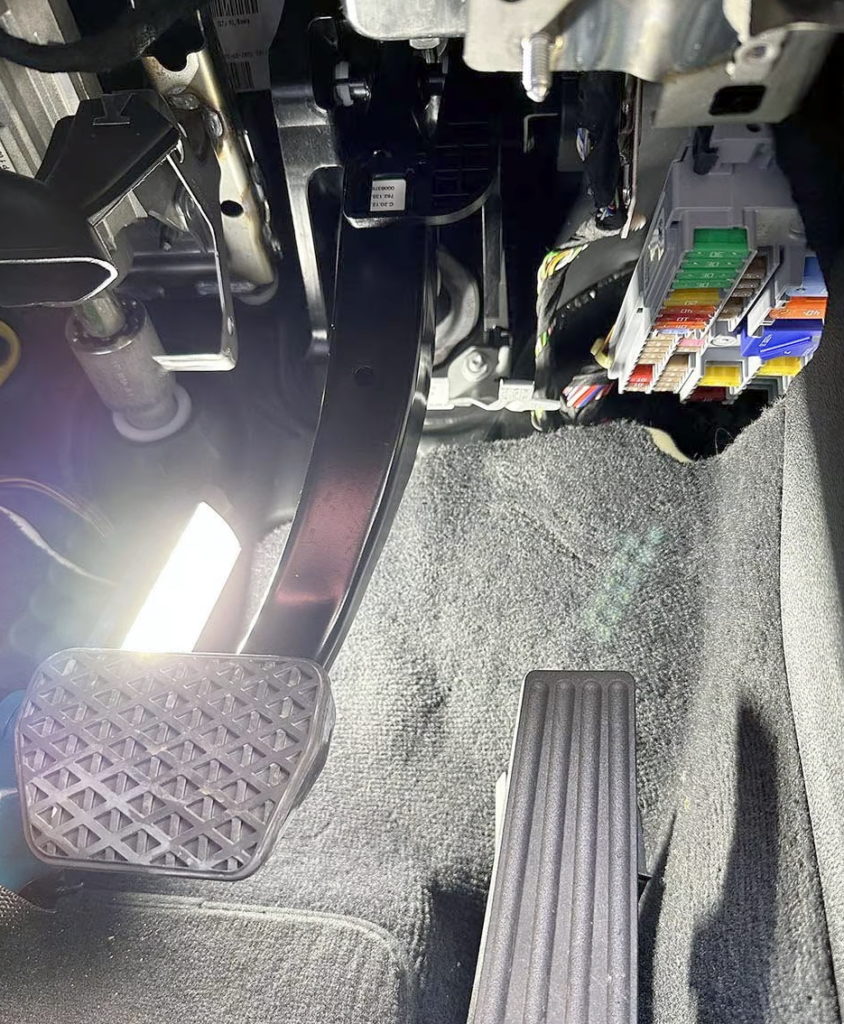

Pod deską rozdzielczą po stronie znajduje się wyłącznik z bezpiecznikami i przekaźnikami.
Sama bezpieczników będzie mniej więcej tak.
Schemat
Oznaczenie
| 101 | – |
| 102 | 7,5A Elektronika, sterowanie sterowane |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł zagrożenia zasilania pod napięciem |
| 108 | – |
| 109 | – |
| 110 | – |
| 111 | – |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B
Bagażnik
Główna bezpieczników
W bagażniku po prawej stronie pod osłoną znajduje się główny bezpiecznik i przekaźników.
Lokalizacja
Schemat
Sprawdź termin w swoim schemacie na bezpieczników
Schemat z oznaczeniem
Masz do dodania lub wystąpienia błędu – napisz w komentarzach.
