Audi Q5 2 generacji produkowane było w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 z oznaczeniem nadwozia FY. W tym czasie model przeszedł zmianę stylizacji. W tym artykule przedstawimy opis bezpieczników i przekaźników w Audi Q5 2 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji, poziomu wyposażenia elektrycznego i regionu dostawy pojazdu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników
Wewnątrz samochodu skrzynka bezpieczników i przekaźników znajduje się po lewej stronie, pod deską rozdzielczą.
Z kierownicą po lewej stronie

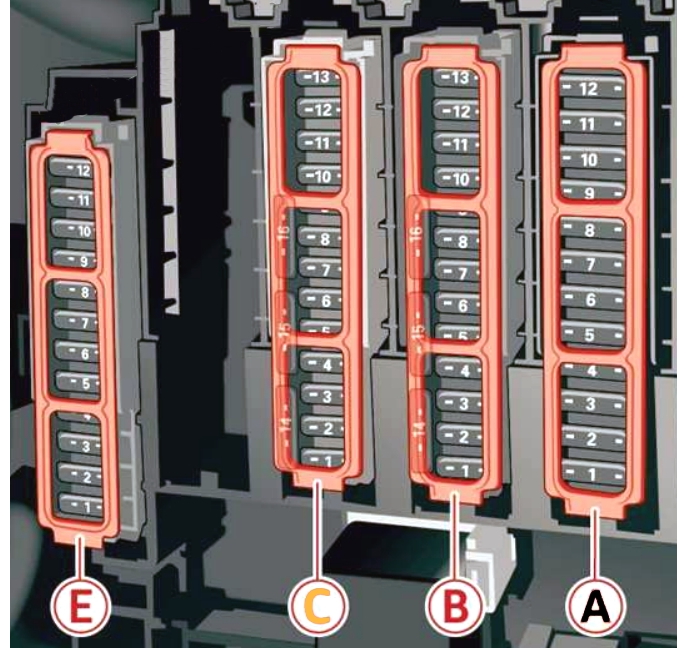

Schemat
Z kierownicą po prawej stronie
Schemat
Opis
| Panel A (brązowy) | |
| 1 | Ogrzewanie katalizatora |
| 2 | Elementy silnika |
| 3 | Drzwi wydechowe, wtryskiwacze paliwa, wlot powietrza, ogrzewanie silnika |
| 4 | Pompa próżniowa, pompa ciepłej wody, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwiczki wydechowe |
| 5 | Czujnik światła hamowania |
| 6 | Zawory silnika, regulacja wałka rozrządu |
| 7 | Podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza, pompa wody |
| 8 | Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia, zawór temperatury, zawieszenie silnika |
| 9 | Pompa ciepłej wody, przekaźnik silnika, rozrusznik-alternator 48 V, pompa wodna 48 V |
| 10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| 11 | Czujnik położenia sprzęgła, alternator rozrusznika 48 V, pompa wodna, alternator rozrusznika 12 V |
| 12 | Zawory silnika, zawieszenie silnika |
| 13 | Chłodzenie silnika |
| 14 | Wtryskiwacze paliwa, moduł sterujący układu napędowego |
| 15 | Cewki zapłonowe, podgrzewane czujniki tlenu |
| 16 | Pompa paliwowa |
| Panel B (czerwony) | |
| 1 | System antywłamaniowy |
| 2 | Moduł sterujący układu napędowego |
| 3 | Elektronika przedniego lewego fotela, podparcie lędźwiowe, fotel masujący |
| 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| 5 | Sygnał |
| 6 | Hamulec postojowy |
| 7 | Interfejs diagnostyczny (moduł sterujący bramką) |
| 8 | Moduł sterujący elektroniką dachową |
| 9 | Moduł sterowania połączeniami alarmowymi i komunikacją |
| 10 | Moduł sterujący poduszką powietrzną |
| 11 | Elektroniczna kontrola stabilności (ESC), układ przeciwblokujący (ABS) |
| 12 | Złącze diagnostyczne, czujnik światła/deszczu |
| 13 | System kontroli klimatu |
| 14 | Sterownik prawych przednich drzwi |
| 15 | Sprężarka klimatyzacji |
| 16 | Zbiornik układu hamulcowego |
| Panel C (czarny) | |
| 1 | Podgrzewane przednie siedzenia |
| 2 | Wycieraczki |
| 3 | Elektronika lewego reflektora |
| 4 | Panoramiczny szklany dach/dach przesuwno-uchylny |
| 5 | Sterownik lewych przednich drzwi |
| 6 | Gniazdo 12 V, zapalniczka |
| 7 | Sterownik prawych tylnych drzwi, prawy regulator szyby tylnej |
| 8 | Moduł sterujący napędu na wszystkie koła (AWD). |
| 9 | Elektronika prawego reflektora |
| 10 | Moduł sterujący spryskiwacza szyby przedniej/spryskiwaczy reflektorów |
| 11 | Moduł sterujący lewych tylnych drzwi, lewe tylne okno elektryczne |
| 12 | Autonomiczny grzejnik |
Bezpiecznik nr 6 odpowiada za działanie zapalniczki.
| Panel D (czarny) | |
| 1 | Elektronika przednich foteli, wentylacja foteli, lusterko wsteczne, panel sterowania klimatyzacją tylną, podgrzewana przednia szyba, złącze diagnostyczne |
| 2 | Interfejs diagnostyczny, pokładowy moduł sterujący siecią |
| 3 | Generator dźwięku |
| 4 | Czujnik położenia sprzęgła |
| 5 | Uruchomienie silnika, wyłączenie awaryjne |
| 6 | Złącze diagnostyczne, antena informacji o ruchu drogowym (TMC) |
| 7 | Połączenie USB |
| 8 | Otwieracz drzwi garażowych |
| 9 | Adaptacyjny tempomat Audi, adaptacyjna kontrola odległości |
| 11 | Przednia kamera |
| 12 | Prawy reflektor |
| 13 | Lewy reflektor |
| 14 | Chłodnica płynu skrzyni biegów / Wycieraczka tylnej szyby |
| 15 | System alarmowy i głośnomówiący |
| Panel E (czerwony) | |
| 1 | Cewki zapłonowe |
| 2 | Sprężarka klimatyzacji |
| 5 | Lewy reflektor |
| 6 | Automatyczna skrzynia |
| 7 | Panel |
| 8 | Wentylator klimatyzacji |
| 9 | Prawy reflektor |
| 10 | Dynamiczne sterowanie |
| 11 | Uruchomienie silnika |
Skrzynka bezpiecznikowa
Kolejna skrzynka bezpieczników jest zainstalowana na lewym końcu deski rozdzielczej, po lewej stronie.
Schemat
Przeznaczenie
- Wygodny moduł kontroli dostępu i autoryzacji uruchamiania (NFC)
- Telefon Audi, złącze USB
- Wyświetlacz Head-up
- Interfejs muzyczny Audi, złącze USB
- Przedni panel sterowania klimatyzacją
- Blokada kolumny kierownicy
- Centralny wyświetlacz
- Tablica przyrządów
- Regulacja głośności, jednostka informacyjno-rozrywkowa
- Włącznik światła, moduł przełączający
- Elektronika kolumny kierownicy
- Czujnik cząstek stałych w układzie klimatyzacji
- System informacyjno-rozrywkowy
- Regulacja kolumny wspomagania kierownicy
- Podgrzewana kierownica, elektroniczna kolumna kierownicy
Bagażnik
Skrzynka bezpieczników znajduje się w bagażniku po lewej stronie, za tapicerką.
Schemat
Oznaczenie
| Panel bezpieczników A (czarny) | |
| A1 | Zarządzanie temperaturą |
| A2 | Ogrzewana przednia szyba |
| A3 | Ogrzewana przednia szyba |
| A5 | Zawieszenie pneumatyczne/sterowanie zawieszeniem |
| A6 | Automatyczna skrzynia |
| A7 | Ogrzewana tylna szyba |
| A8 | Ogrzewanie tylnych siedzeń |
| A9 | Lewe tylne światło |
| A10 | Napinacz lewego pasa bezpieczeństwa |
| A11 | Centralny zamek |
| A12 | Elektryczna pokrywa bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Nie przypisano |
| B2 | Akumulator wysokiego napięcia |
| B3 | Pompa wodna z akumulatorem wysokiego napięcia |
| B4 | Silnik elektryczny |
| B8 | Sprężarka klimatyzacji |
| B10 | Akumulator wysokiego napięcia |
| B11 | Ładowarka |
| Panel bezpieczników C (brązowy) | |
| C2 | telefon |
| C3 | Podparcie lędźwi |
| C4 | Asystent boczny Audi |
| C5 | Przygotowanie do rozrywki na tylnych siedzeniach |
| C7 | Otwieranie/uruchamianie samochodu (NFC) |
| C8 | Moduł inteligentny (zbiornik); |
| Autonomiczne ogrzewanie radio, inteligentny moduł (zbiornik paliwa) | |
| C9 | Klimatyczny uchwyt na kubek |
| C10 | tuner telewizyjny |
| C11 | akumulator 12 V; 2019-2020: Moduł sterujący akumulatorem pomocniczym |
| C12 | HomeLink / Mechanizm otwierania drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Prawe tylne światła |
| C16 | Napinacz pasa bezpieczeństwa prawy |
| Panel bezpieczników E (czerwony) | |
| E2 | Wzmacniacz dźwięku |
| E3 | Ogrzewanie AdBlue; |
| E5 | Zaczep przyczepy (prawe światło) |
| E7 | Hak holowniczy |
| E8 | Zaczep (światło lewe) |
| E9 | Zaczep do przyczepy (gniazdo) |
| E10 | Sportowy mechanizm różnicowy |
| E11 | Ogrzewanie AdBlue; |
