Audi Q7 to pełnowymiarowy crossover, który jest obecnie produkowany. W materiale tym znajduje się opis wszystkich skrzynek bezpieczników i przekaźników Audi q7 4L (1 generacja), a także ich lokalizacja i schematy dla samochodów wyprodukowanych w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015 rok. Następnie w produkcji znajduje się druga generacja.
Contents

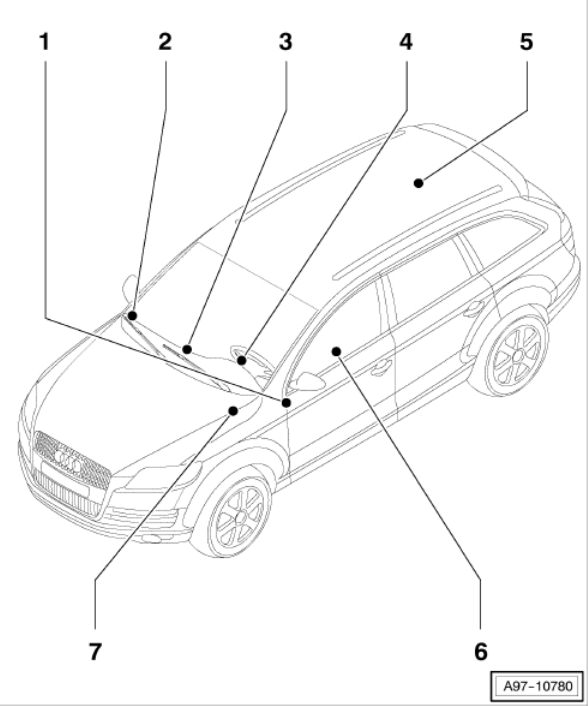

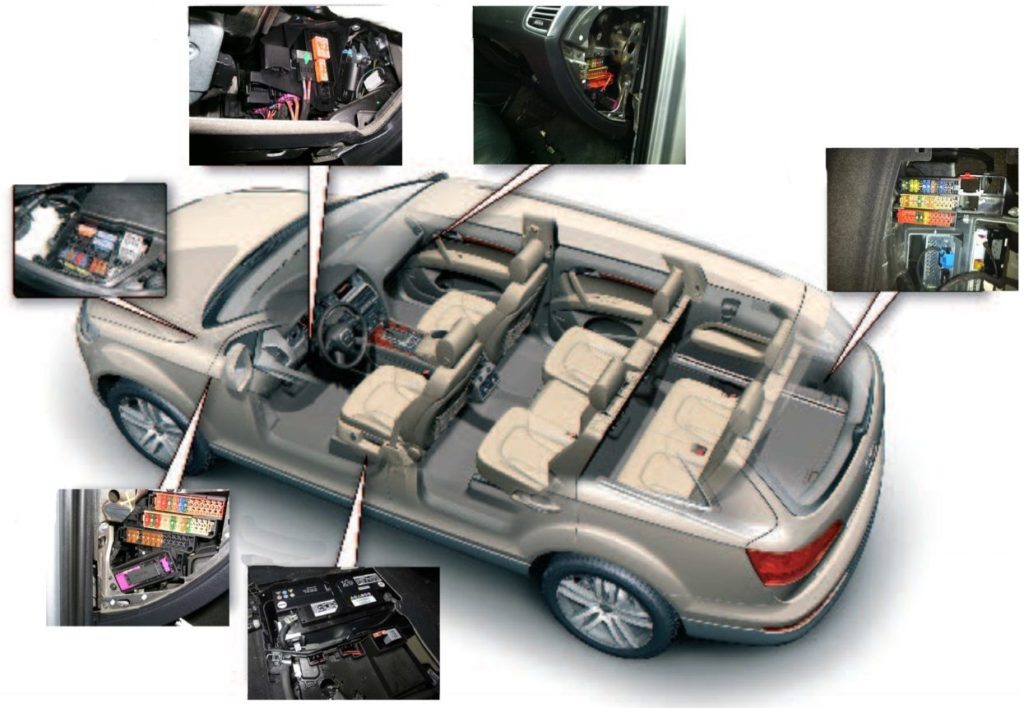

Lokalizacje
Schemat
Opis
- Uchwyt bezpiecznika na panelu przednim (lewy) -SB-;
- Skrzynka bezpieczników panelu przedniego (prawa) -SC-;
- Przekaźnik i skrzynka bezpieczników na środku panelu przedniego;
- Pokładowa jednostka sterująca zasilaniem – J519-;
- Przekaźnik przedziału bagażowego i skrzynka bezpieczników po prawej stronie – SF-;
- Przekaźnik i skrzynka bezpieczników pod siedzeniem kierowcy -SD-;
- Przekaźnik i skrzynka bezpieczników jednostki przełączającej;
Przedział pasażerski

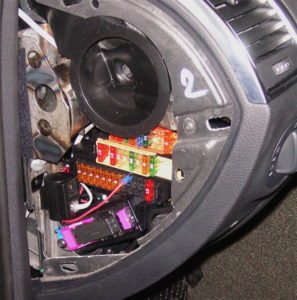

Przednia lewa skrzynka bezpieczników

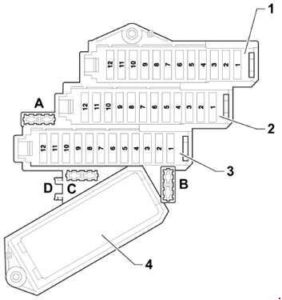

Schemat
Przeznaczenie
| NIE. | A | Funkcja/element |
| A | – | Nieużywany |
| B | 10 | Główny bezpiecznik nadwozia -S245- |
| C | – | Nieużywany |
| D | – | Nieużywany |
| Skrzynka bezpieczników 1 | ||
| 1 | 5 | Przed czerwcem 2010 r.: Nieużywane Od czerwca 2010: Stabilizator napięcia -J532- |
| 2 | 5 | Przed czerwcem 2010 r.: Nieużywane Od czerwca 2010: Przekaźnik przyciemniania lusterka wstecznego -J910- |
| 3 | 7,5 | Przed czerwcem 2010 r.: Nieużywane Od czerwca 2010 r.: Jednostka sterująca elektroniki informacyjnej 1 -J794- |
| 4 | 5 | Do czerwca 2010 r.: Jednostka sterująca monitora ciśnienia w oponach -J502- |
| 5 | 20 | Jednostka sterująca dodatkową nagrzewnicą -J364- |
| 6 | 10 | LHD: Przełącznik regulacji podparcia lędźwiowego fotela kierowcy -E176- |
| 6 | 10 | RHD: Przełącznik regulacji podparcia lędźwiowego przedniego siedzenia pasażera -E177- |
| 7 | 35 | LHD: Jednostka sterująca drzwi kierowcy -J386- Silnik regulatora szyby drzwi kierowcy -V147- Jednostka sterująca tylnych lewych drzwi -J388- Silnik regulatora szyby tylnych lewych drzwi -V26- |
| 7 | 35 | RHD: Jednostka sterująca drzwi pasażera przednich -J387- Silnik regulatora szyby tylnych prawych drzwi -V27- Silnik regulatora szyby przednich drzwi pasażera -V148- |
| 8 | 15 | LHD: Jednostka sterująca drzwi kierowcy -J386- Jednostka sterująca tylnych lewych drzwi -J388- (do maja 2008 r.) |
| 8 | 15 | RHD: Jednostka sterująca drzwi pasażera przednich -J387- Jednostka sterująca drzwi tylnych prawych -J389- |
| 9 | 5 | Do maja 2008 r.: Jednostka sterująca zarządzaniem energią -J644- Od czerwca 2010 r.: Jednostka sterująca monitora ciśnienia w oponach -J502- |
| 10 | 30 | LHD: Jednostka sterująca systemu monitorowania wejścia i uruchomienia -J518- Dostęp i uruchomienie przełącznika autoryzacji-E415- |
| 10 | 5 | RHD: Odtwarzacz multimedialny w pozycji 1 -R118- (do czerwca 2009) Odtwarzacz multimedialny w pozycji 2 -R119- (do czerwca 2009) Zmieniacz CD -R41- (do maja 2010) Odtwarzacz mini płyt -R153- (do czerwiec 2009) Magnetowid i odtwarzacz DVD -R129- (do czerwca 2009 r.) Odtwarzacz DVD -R7- (czerwiec 2009 do maja 2010) Złącze do zewnętrznych źródeł dźwięku -R199- (od listopada 2006 do czerwca 2009) |
| 11 | 10 | LHD: Jednostka sterująca kolumny kierownicy -J527- |
| 11 | 10 | RHD: Jednostka obsługi i wyświetlacza Climatronic, tył -E265- Jednostka sterująca dmuchawy świeżego powietrza, tył -J391- |
| 12 | 5 | LHD: Czujnik monitorowania wnętrza -G273- Syrena autonomiczna -H12- |
| 12 | 5 | RHD: Centralna jednostka sterująca systemu komfortu -J393- |
| Skrzynka bezpieczników 2 | ||
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 15 | Przed czerwcem 2009 r.: Nieużywane Od czerwca 2009 r.: Jednostka sterująca wentylacją lewego przedniego siedzenia -J800- |
| 4 | 30 | Sterownik silnika wycieraczek -J400- Silnik wycieraczek -V- |
| 5 | 5 | Czujnik deszczu i światła -G397- |
| 6 | 25 | Przekaźnik dwutonowy -J4- Sygnał dźwiękowy wysokiej częstotliwości -H2- Sygnał dźwiękowy niskiej częstotliwości -H7- |
| 7 | 30 | LHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| 7 | 25 | RHD; od czerwca 2010: gniazdo 12 V 3 -U19- gniazdo 12 V 4 -U20- |
| 8 | 25 | LHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| 8 | 20 | RHD: Zapalniczka -U1- |
| 9 | 25 | LHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| 9 | 25 | RHD: Gniazdo 12 V -U5- Gniazdo 12 V 2 -U18- |
| 10 | 10 | LHD: Jednostka sterująca we wkładzie tablicy rozdzielczej -J285- (do maja 2010 r.) Interfejs diagnostyczny magistrali danych -J533- Panel wyświetlacza we wkładzie tablicy rozdzielczej -Y24- (do maja 2010 r.) |
| 10 | 10 | RHD: Jednostka sterująca Climatronic -J255- Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 11 | 30 | Przekaźnik spryskiwacza reflektorów -J39- |
| 12 | 10 | Złącze 16-pinowe -T16-, złącze diagnostyczne |
| Skrzynka bezpieczników 3 | ||
| 1 | 10 | Lewy reflektor |
| 2 | 5 | Jednostka sterująca kontroli odległości -J428- Podgrzewacz czujnika kontroli odległości (ADR) -Z47- |
| 3 | 5 | Widok bezpośredni Japonia Wyświetlacz -J145- Przycisk panelu wyświetlacza -E506- Przekaźnik zaworu odcinającego płyn chłodzący -J541- 2) Zawór odcinający płyn chłodzący nagrzewnicy -N279- 2) |
| 4 | 10 | Ostrzeżenie o opuszczeniu pasa ruchu Jednostka sterująca systemem ostrzegania o opuszczeniu pasa ruchu -J759- Ogrzewana przednia szyba systemu ostrzegania o opuszczeniu pasa ruchu -Z67- |
| 5 | 10 5 1) | LHD: Jednostka sterująca jednostki sygnałowej -J616- (do czerwca 2009 r.) Panel sterowania dla sygnałów specjalnych -E507- (do czerwca 2009 r.) Zestaw przyłączeniowy do systemu multimedialnego (9WM) (od listopada 2007 r.) |
| 5 | 5 | RHD: Zestaw do połączeń multimedialnych (9WM) (od listopada 2007 r.) |
| 6 | 5 | LHD: Jednostka sterująca kolumny kierownicy -J527- Jednostka sterująca zezwoleniem na wjazd i uruchomienie -J518- Włącznik świateł -E1- Centralna jednostka sterująca systemu komfortu -J393- Jednostka sterująca wykrywaniem przyczepy -J345- Jednostka sterująca monitora ciśnienia w oponach -J502 – (7K6) ( od czerwca 2008) |
| 6 | 5 | RHD: Podgrzewane tylne lewe siedzenie -Z10- Podgrzewane oparcie tylne lewe -Z11- Podgrzewane tylne prawe siedzenie -Z12- Podgrzewane oparcie tylne prawe -Z13- |
| 7 | 5 | Czujnik poziomu i temperatury oleju silnikowego -G266- |
| 8 | 5 | Złącze 16-pinowe -T16-, złącze diagnostyczne |
| 9 | 5 | Automatycznie przyciemniające się lusterko wsteczne -Y7- |
| 10 | 5 | Jednostka sterująca otwieraniem drzwi garażowych -J530- Jednostka sterująca otwieraniem drzwi garażowych -E284- |
| 11 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 11 | 5 | Jednostka sterująca poduszką powietrzną -J234- |
| 12 | 5 | LHD: Regulacja zasięgu reflektorów -E102- Serwomotor regulacji zasięgu lewego reflektora -V48- Silnik regulacji zasięgu prawego reflektora -V49- |
| 12 | 5 | RHD: Czujnik jakości powietrza -G238- Jednostka sterująca i wyświetlająca Climatronic, przedział tylny -E265- Jednostka sterująca Climatronic -J255- |
1) Od listopada 2007 r.
2) Tylko dla pojazdów z 6-cylindrowym silnikiem generacji 2
LHD – pojazdy z kierownicą po lewej stronie
RHD – pojazdy z kierownicą po prawej stronie
Przednia prawa skrzynka bezpieczników

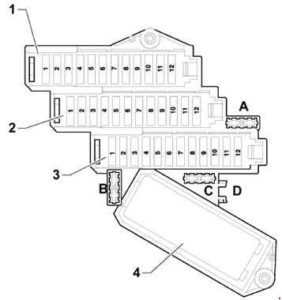

Schemat
Przeznaczenie elementów
| NIE. | A | Funkcja/element |
| A | 5 | Bezpiecznik modułu kontroli hałasu materiałowego -S348- |
| B | 5 | Od czerwca 2008 r.: Bezpiecznik komory chłodniczej -S340- |
| C | – | Nieużywany |
| D | – | Nieużywany |
| Skrzynka bezpieczników 1 | ||
| 1 | 20 | Ogrzewane tylne lewe siedzenie -Z10- Podgrzewane oparcie tylne lewe -Z11- Ogrzewane tylne prawe siedzenie -Z12- Podgrzewane oparcie tylne prawe -Z13- |
| 2 | 10 | Do maja 2010 r.: Jednostka sterująca automatycznej skrzyni biegów -J217- (0AT) |
| 2 | 5 | Jednostka sterująca automatycznej skrzyni biegów -J217- (09D) (do maja 2010 r.) Wzmacniacz telefonu komórkowego -R86- (od czerwca 2010 r.) Jednostka sterująca czytnika kart -J676- (od czerwca 2010 r.) Uchwyt telefoniczny -R126- (od czerwca 2010 r.) |
| 3 | 30 | Podgrzewane przednie lewe siedzenie -Z45- Podgrzewane przednie prawe siedzenie -Z46- |
| 3 | 15 | RHD; od czerwca 2009 r.: Jednostka sterująca podgrzewanego prawego przedniego siedzenia -J799- |
| 4 | 20 | Jednostka sterująca ABS -J104- |
| 5 | 15 | LHD: Jednostka sterująca przednimi drzwiami pasażera -J387- Jednostka sterująca tylnymi prawymi drzwiami -J389- (do maja 2008 r.) |
| 5 | 15 | RHD: Jednostka sterująca drzwi kierowcy -J386- Jednostka sterująca tylnych lewych drzwi -J388- |
| 6 | 25 | LHD: gniazdo 12 V 3 -U19- gniazdo 12 V 4 -U20- |
| 6 | 25 | RHD; przed majem 2010 r.: gniazdo 12 V 3 -U19- gniazdo 12 V 4 -U20- |
| 6 | 30 | RHD; od czerwca 2010 r.: Pokładowa jednostka sterująca zasilaniem -J519- |
| 7 | 10 | LHD: Przełącznik regulacji podparcia lędźwiowego przedniego siedzenia pasażera -E177- RHD: Przełącznik regulacji lędźwiowej fotela kierowcy -E176- |
| 8 | 20 | LHD: Zapalniczka -U1- |
| 8 | 25 | RHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| 9 | 25 | LHD: gniazdo 12 V -U5- gniazdo 12 V 2 -U18- |
| 9 | 25 | RHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| 10 | 10 | LHD: Jednostka sterująca Climatronic -J255- Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 10 | 10 | RHD: Do czerwca 2010 r.: Jednostka sterująca we wkładce tablicy rozdzielczej -J285- Od czerwca 2010: Interfejs diagnostyczny magistrali danych -J533- |
| 11 | 5 | Do czerwca 2010 r.: Wyłącznik świateł hamowania -F- (do maja 2008 r.) Wyłącznik pedału hamulca -F47- (do maja 2008 r.) Jednostka sterująca ABS -J104- (do maja 2008 r.) |
| 11 | 15 | Od czerwca 2010 r.: Komora chłodnicza -J698- |
| 12 | 15 | Pokładowa jednostka sterująca zasilaniem 2 -J520- |
| Skrzynka bezpieczników 2 | ||
| 1 | 10 | Prawy reflektor |
| 2 | 5 | Jednostka sterująca prześwitem pod pojazdem -J197- |
| 3 | 5 | Zestaw do montażu telefonu komórkowego (9ZD) |
| 4 | 5 | Jednostka sterująca asystenta zmiany pasa ruchu -J769- Jednostka sterująca 2 asystenta zmiany pasa ruchu -J770- |
| 5 | 5 | Przekaźnik dezaktywacji świateł hamowania -J508- Przełącznik pedału sprzęgła -F36- (do czerwca 2009 r.) |
| 6 | 5 20 | 5A: Jednostka sterująca automatycznej skrzyni biegów -J217- 20A: Jednostka sterująca automatycznej skrzyni biegów -J217- (09D) |
| 7 | 5 | Jednostka sterująca ABS -J104- |
| 8 | 5 | Przełącznik wielofunkcyjny -F125- Przełącznik Tiptronic -F189- Jednostka sterująca czujnika dźwigni zmiany biegów -J587- |
| 9 | 5 | Jednostka sterująca systemem wspomagania parkowania -J446- Jednostka sterująca kamerą zewnętrzną -J928- (od czerwca 2012 r.; LHD) |
| 10 | 5 | LHD: Jednostka sterująca poduszką powietrzną -J234- RHD: Interfejs diagnostyczny magistrali danych -J533- |
| 11 | 5 | LHD: Przełącznik regulacji podgrzewanego tylnego lewego siedzenia -E128- Przełącznik regulacji podgrzewanego tylnego prawego siedzenia -E129- |
| 11 | 5 | RHD: Jednostka sterująca kolumny kierownicy -J527- Jednostka sterująca zezwoleniem na wjazd i uruchomienie -J518- Włącznik świateł -E1- Centralna jednostka sterująca systemem komfortu -J393- Jednostka sterująca wykrywaniem przyczepy -J345- |
| 12 | 5 | LHD: Czujnik jakości powietrza -G238- Jednostka sterująca i wyświetlająca Climatronic, przedział tylny -E265- Jednostka sterująca Climatronic -J255- |
| 12 | 5 | RHD: Regulacja zasięgu reflektorów -E102- Serwomotor regulacji zasięgu lewego reflektora -V48- Silnik regulacji zasięgu prawego reflektora -V49- |
| Skrzynka bezpieczników 3 | ||
| 1 | 15 | Do maja 2007 r.: Silnik wycieraczek tylnej szyby -V12- Od czerwca 2008 r.: Komora chłodzona -J698- |
| 1 | 10 | Od czerwca 2010 r.: Jednostka sterująca we wkładce tablicy rozdzielczej -J285- |
| 2 | 5 | Do czerwca 2010 r.: Lewy rezystor grzewczy wtryskiwacza -Z20- Rezystor grzewczy prawego wtryskiwacza -Z21- Od czerwca 2010 r.: Jednostka sterująca kamerą cofania -J772- |
| 3 | 30 | LHD: Nieużywany RHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| 3 | 5 | Od czerwca 2010: Odtwarzacz DVD -R7- 1) Zmieniacz CD -R41- 1) |
| 4 | 5 | Od czerwca 2009 r.: Wyświetlacz wkładu tablicy rozdzielczej -J685- |
| 5 | 5 | Do czerwca 2009 r.: Jednostka nadawcza/odbiorcza telefonu -R36- Do maja 2010 r.: Uchwyt telefoniczny -R126- Jednostka sterująca czytnika kart -J676- |
| 5 | 10 15 | Od czerwca 2010 r.: Jednostka sterująca automatycznej skrzyni biegów -J217- |
| 6 | 15 | Jednostka sterująca przedniej jednostki sterującej -J523- Wzmacniacz antenowy -R24- |
| 6 | 7,5 | Do czerwca 2009 r.: Jednostka sterująca tablicy rozdzielczej, wyświetlacza i wyjścia informacyjnego -J523- Do maja 2010 r.: Jednostka sterująca elektroniki informacyjnej 1 -J794- |
| 6 | 30 | Od czerwca 2010: Przekaźnik pompy hydraulicznej skrzyni biegów -J510- 1 ) Dodatkowa jednostka sterująca pompą hydrauliczną -J922- 1) |
| 7 | 20 | Jednostka sterująca przesuwanego okna dachowego -J245- |
| 8 | 20 | Jednostka sterująca tylnego przesuwanego dachu -J392- |
| 9 | 20 | Jednostka sterująca roletami dachowymi -J394- |
| 10 | 5 | LHD: Odtwarzacz multimedialny na pozycji 1 -R118- (do czerwca 2009 r.) Odtwarzacz multimedialny na pozycji 2 -R119- (do czerwca 2009 r.) Zmieniarka CD -R41- (do maja 2010 r.) Odtwarzacz DVD -R7- (do maja 2010 r.) Odtwarzacz Mini Disc -R153- (do czerwca 2009) |
| 10 | 30 | RHD: Jednostka sterująca systemu monitorowania wjazdu i uruchomienia -J518- Przełącznik autoryzacji wjazdu i uruchomienia -E415- |
| 11 | 35 | LHD: Silnik regulatora szyby po stronie pasażera z przodu -V148- Silnik regulatora szyby tylnych prawych drzwi -V27- |
| 11 | 35 | RHD: Jednostka sterująca drzwi kierowcy -J386- Silnik regulatora szyby drzwi kierowcy -V147- Jednostka sterująca tylnych lewych drzwi -J388- Silnik regulatora szyby tylnych lewych drzwi -V26- |
| 12 | 10 | LHD: Jednostka obsługi i wyświetlacza Climatronic, tył -E265- Jednostka sterująca dmuchawy świeżego powietrza, tył -J391- |
| 12 | 10 | RHD: Jednostka sterująca kolumny kierownicy -J527- |
Za działanie zapalniczki i gniazd dodatkowych (USB) odpowiadają bezpieczniki 6, 8 i 9.
1) Tylko dla samochodów z systemem Start/Stop
LHD – samochody z kierownicą po lewej stronie
RHD – samochody z kierownicą po prawej stronie

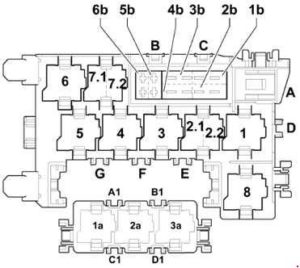

Skrzynka przekaźników i bezpieczników na środku panelu przedniego
Przeznaczenie
| NIE. | A | Funkcja/element |
| B | – | Nieużywany |
| C | 30 | Jednostka sterująca czujnika przyczepy -J345- (tylko USA) Wzmacniacz hamulca (tylko USA) |
| D | 30 | Jednostka sterująca regulacją siedzenia i kolumny kierownicy z funkcją pamięci -J136- Jednostka sterująca regulacją siedzenia pasażera z przodu z funkcją pamięci -J521- |
| mi | – | Nieużywany |
| F | – | Nieużywany |
| G | – | Nieużywany |
| 1b | 40 | Wentylator nawiewny -V2- |
| 2b | 40 | Jednostka sterująca ABS -J104- |
| 3b | 40 | Dmuchawa świeżego powietrza do przedziału tylnego -V80- |
| 4b | 40 | Ogrzewana tylna szyba -Z1- |
| 5b | 15 | Od czerwca 2007 r.: Silnik wycieraczek tylnej szyby -V12- |
| 6b | 5 | Od czerwca 2007: Podgrzewany rezystor dla lewej dyszy spryskiwacza -Z20- Podgrzewany rezystor dla prawej dyszy spryskiwacza -Z21- |
| A1 | – | Nieużywany |
| B1 | – | Nieużywany |
| C1 | – | Nieużywany |
| D1 | – | Nieużywany |
| Przekaźnik | ||
| 1 | Przekaźnik sprężarki kontroli prześwitu pod pojazdem -J403- | |
| 2.1 | Przekaźnik mocy, kl. 75x -J694- | |
| 2.2 | Przekaźnik dwutonowy -J4- | |
| 3 | Przekaźnik spryskiwacza reflektorów -J39- | |
| 4 | Przekaźnik dezaktywacji świateł hamowania -J508- | |
| 5 | Nieużywany | |
| 6 | Przekaźnik podgrzewanej szyby tylnej -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI: Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu. silnik -J151- (V6 FSI od czerwca 2009) | |
| 7.1 | Przekaźnik zaworu odcinającego płyn chłodzący -J541- (tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym drugiej generacji) | |
| 7.2 | Od czerwca 2010: Przekaźnik przyciemniania lusterka wstecznego -J910- | |
| 8 | Przekaźnik pompy hydraulicznej skrzyni biegów -J510- (od czerwca 2010 r., tylko dla pojazdów z 8-biegową automatyczną skrzynią biegów) | |
| 1a | Nieużywany | |
| 2a | Nieużywany | |
| 3a | Nieużywany | |

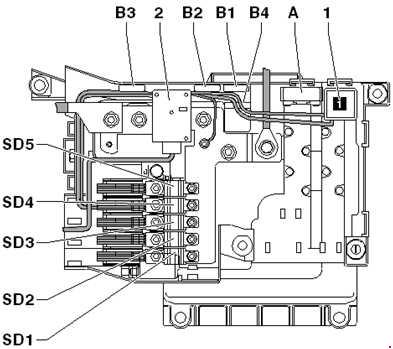

Skrzynka przekaźników i bezpieczników pod siedzeniem kierowcy
Opis
| NIE. | A | Funkcja/element |
| 2 | – | Zapalnik odcinający akumulator -N253- |
| B | 40 | Bezpiecznik kontroli prześwitu pod pojazdem -S110- |
| B1 | 30 | Od czerwca 2010 r.: Bezpiecznik 1 (30) -S204- |
| B2 | 5 | Od czerwca 2008: Bezpiecznik systemu lokalizacji pojazdu -S347- |
| B3 | – | Nieużywany |
| B4 | 30 | Od czerwca 2010 r.: Bezpiecznik 2 (30) -S205- |
| SD1 | 150 | Bezpiecznik 1 na uchwycie bezpiecznika D -SD1- |
| SD2 | 125 | Do maja 2006 r.: Bezpiecznik 2 w uchwycie bezpiecznika D -SD2- |
| SD2 | 150 | Od czerwca 2006 r.: Bezpiecznik 2 w uchwycie bezpiecznika D -SD2- |
| SD3 | 50 | Bezpiecznik 3 na uchwycie bezpiecznika D -SD3- |
| SD4 | 60 | Bezpiecznik 4 na uchwycie bezpiecznika D -SD4- |
| SD5 | 125 | Bezpiecznik 5 na uchwycie bezpiecznika D -SD5- |
| Przekaźnik | ||
| 1 | Przekaźnik zasilania zacisku 15 -J329- | |

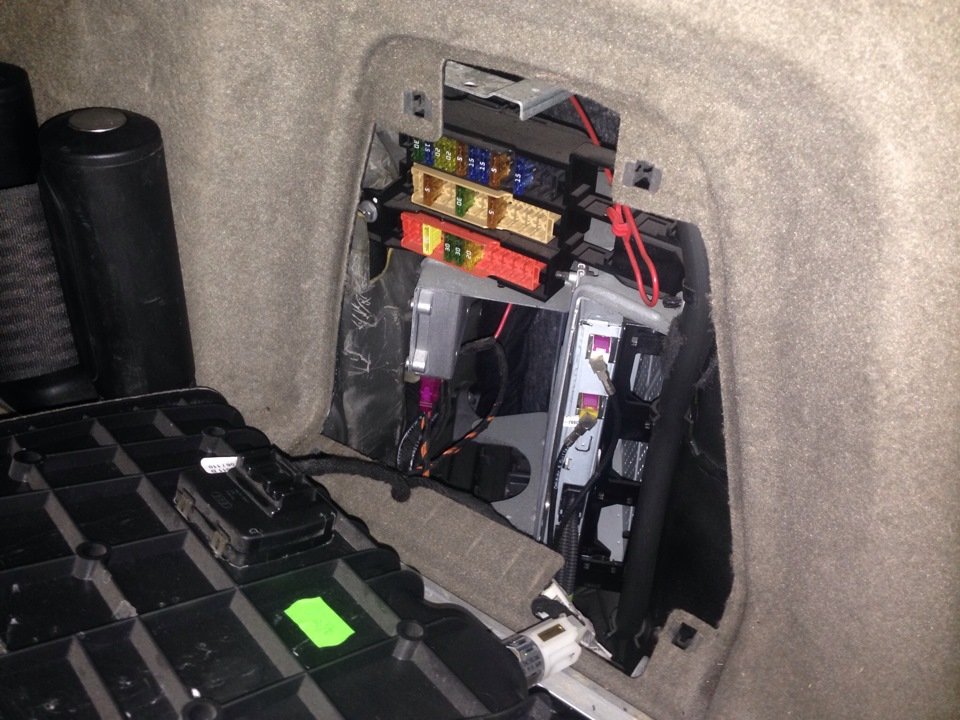

Skrzynka bezpieczników przedziału bagażowego
Schemat
Przeznaczenie
| NIE. | A | Funkcja/element |
| Skrzynka bezpieczników 6 | ||
| 1 | 15 | Do maja 2010 r.: Jednostka sterująca jednostki sygnalizacyjnej -J616- Od czerwca 2010: Jednostka sterująca systemem multimedialnym -J650- |
| 2 | 30 | Jednostka sterująca układu dozowania środka redukującego -J880- |
| 3 | 15 | Do maja 2010 r.: Jednostka sterująca prześwitem pod pojazdem -J197- |
| 3 | 5 | Od czerwca 2012: Przełącznik zbiornika środka redukującego -F502- |
| 4 | 5 | Od czerwca 2009 r. do maja 2010 r.: Jednostka sterująca kamery cofania -J772- Kamera cofania -R189- |
| 5 | 5 | Jednostka sterująca systemem wspomagania parkowania -J446- |
| 6 | 15 | Centralna jednostka sterująca systemu komfortu 2 -J773- |
| 7 | 15 | Centralna jednostka sterująca systemu komfortu 2 -J773- |
| 8 | 5 | Odbiornik radiowy ogrzewania postojowego -R64- |
| 9 | 20 | Gniazdo 12 V 5 -U26- |
| 10 | 20 | Centralna jednostka sterująca systemu komfortu -J393- |
| 11 | 15 | Czytnik anteny bez kluczyka -J723- |
| 12 | 30 | Centralna jednostka sterująca systemu komfortu -J393- |
| Skrzynka bezpieczników 5 | ||
| 1 | 15 | Jednostka sterująca jednostki sygnalizacyjnej -J616- |
| 2 | 5 | Specjalne sygnały panelu sterowania -E507- |
| 3 | 15 | Przekaźnik izolacji radiowej , przekaźnik radiowy -J84- Radio -R8- |
| 4 | 15 | Przekaźnik izolacji radiowej , przekaźnik radiowy -J84- Radio -R8- |
| 5 | 5 | Radio -R- |
| 5 | 15 | Od czerwca 2010 r.: Jednostka sterująca jednostki sygnalizacyjnej -J616- |
| 6 | 5 | Tuner telewizyjny -R78- Od czerwca 2009: Nieużywany |
| 7 | 5 | Jednostka sterująca systemu nawigacji CD -J401- Od czerwca 2009: Nieużywany |
| 8 | 30 | Cyfrowa jednostka sterująca systemem dźwiękowym -J525- Od czerwca 2009: Nieużywany |
| 9 | 5 | Radio cyfrowe -R147-, Od czerwca 2009: Nieużywane |
| 10 | 30 | Jednostka sterująca cyfrowego systemu dźwiękowego 2 -J787-, od czerwca 2009 r.: nieużywana |
| 11 | 5 | Jednostka sterująca kamery cofania -J772- Kamera cofania -R189- Od czerwca 2009: Nieużywany |
| 12 | – | Nieużywany |
| Skrzynka bezpieczników 4 | ||
| 1 | 5 | Od czerwca 2009 do maja 2010: Radio -R- |
| 1 | 7,5 30 | Od czerwca 2010: Cyfrowa jednostka sterująca systemem dźwiękowym -J525- |
| 2 | 5 | Od czerwca 2009: tuner telewizyjny -R78- Od czerwca 2011: tuner telewizji cyfrowej -R171- |
| 3 | 30 | Od czerwca 2009: Cyfrowa jednostka sterująca systemem dźwiękowym -J525- |
| 4 | 30 | Od czerwca 2009 r.: Jednostka sterująca cyfrowego systemu dźwiękowego 2 -J787- |
| 5 | 15 | System informacyjno-rozrywkowy na tylnych siedzeniach (9WP, 9WK) (od listopada 2007 do maja 2010) Jednostka sterująca systemem multimedialnym -J650- (do maja 2010 r.) Od czerwca 2010 r.: Jednostka sterująca regulacją wysokości jazdy -J197- |
| 6 | 20 | Centralna jednostka sterująca systemu komfortu -J393- |
| 7 | 30 | Jednostka sterująca pokrywą bagażnika -J605- Silnik jednostki sterującej pokrywy bagażnika -V375- |
| 8 | 30 | Jednostka sterująca pokrywy bagażnika 2 -J756- Silnik jednostki sterującej pokrywy bagażnika 2 -V376- |
| 9 | 15 | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 10 | 15 20 1) | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 11 | 15 20 1) | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 12 | 30 25 1) | Jednostka sterująca wykrywaniem przyczepy -J345- Silnik odchylanej głowicy kulowej -V317- |
| Przekaźnik | ||
| 1 | Nieużywany | |
| 2 | Nieużywany | |
| 3 | Złącze 6-pinowe -T6am- do systemu informacyjno-rozrywkowego na tylnych siedzeniach | |
1) Od czerwca 2007 r
Skrzynka w komorze silnika

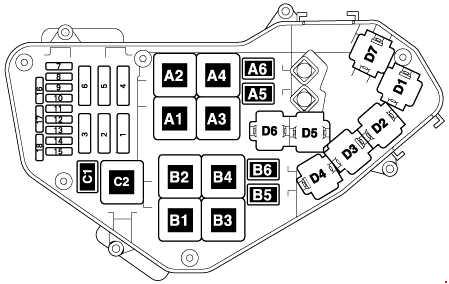

Do silników benzynowych.
Przeznaczenie
| NIE. | A | Funkcja/element |
| 1 | 40 60 | Wentylator chłodnicy -V7- |
| 2 | 50 | Silnik pompy powietrza wtórnego -V101- |
| 3 | – | Nieużywany |
| 4 | 40 60 | Wentylator chłodnicy 2 -V177- |
| 5 | 50 | Silnik pompy powietrza wtórnego 2 -V189- |
| 6 | – | Nieużywany |
| 7 | 30 20 4) | Cewki zapłonowe |
| 8 | 5 | Jednostka sterująca wentylatora chłodnicy -J293- Jednostka sterująca wentylatora chłodnicy 2 -J671- |
| 9 | 15 | Jednostka sterująca silnika -J623- Wtryskiwacze |
| 10 | 10 | Czujnik wysokiego ciśnienia -G65- 1) 2) 3) pompa recyrkulacji płynu chłodzącego -V50- 1) termostat z elektronicznego układu chłodzenia silnika -F265- 1) I przekaźnik pompujący układ płynu chłodzącego po wyłączeniu silnika -J151- 1) zawór 1 rozrządu układ sterowania -N205- 1) 2) 3) zawór 2 układ regulacji rozrządu fazowego -N208- 1) 3) zawór klapowy kolektora dolotowego -N316- 1) układ sterowania zaworami 1 faza rozrządu zaworów wydechowych -N318- 1) 2) Układ sterowania układ sterowania zaworami 2 rozrząd wałka rozrządu wydechu -N319- 1) Zawór klapowy kolektora dolotowego 2 -N403- 1) Pompa chłodzenia powietrza doładowującego -V188- 3) |
| 11 | 5 | Jednostka sterująca silnika -J623- Miernik masy powietrza -G70- 2) |
| 12 | 5 | Rezystor nagrzewnicy wentylacji skrzyni korbowej -N79- |
| 13 | 15 | Przepływomierz powietrza -G70- 1) Przepływomierz powietrza 2 -G246- 1) Zawór elektromagnetyczny 1 filtra z węglem aktywnym -N80- 1) 2) Zawór sterujący powietrzem wtórnym -N112- 1) 3) Zawór dozujący paliwo -N290- 1) 2) Zawór klapowy kolektora dolotowego -N316- 2) 3) Zawór zasilania powietrzem wtórnym 2 -N320- 1) 3) Zawór dozowania paliwa 2 -N402- 1) Zawór regulacji ciśnienia oleju -N428- 3) Pompa płynu chłodzącego po wyłączeniu silnika -V51 – 3) Pompa diagnostyczna układu paliwowego -V144- 1) 2) 3) Zawór odcinający wentylację skrzyni korbowej -N548- 3) |
| 14 | 15 | Sonda lambda -G39- Sonda lambda 2 -G108- |
| 15 | 15 | Sonda lambda za katalizatorem -G130- Sonda lambda 2 za katalizatorem -G131- |
| 16 | 40 | Jednostka sterująca pompy paliwa -J538- |
| 17 | 5 | Jednostka sterująca silnika -J623- |
| 18 | 15 | Pompa próżniowa układu hamulcowego -V192- 1) 2) |
| Przekaźnik | ||
| A1 | Do czerwca 2009 r.: Przekaźnik rozrusznika -J53- Od czerwca 2009 r.: Przekaźnik zasilania napięciem elektroniki silnika -J757- | |
| A2 | Do czerwca 2009 r.: Przekaźnik rozrusznika 2 -J695- Od czerwca 2009 r.: Przekaźnik zasilania Motronic -J271- | |
| A3 | Do czerwca 2009 r.: Przekaźnik zasilania elektroniki silnika -J757- Od czerwca 2009 r.: Nieużywany | |
| A4 | BAR: Przekaźnik pompy powietrza wtórnego -J299- (+ CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE od czerwca 2009 r.) | |
| A5 | Do czerwca 2009 r.: Przekaźnik serwa hamulca -J569- Od czerwca 2009 r.: Przekaźnik rozrusznika -J53- | |
| A6 | Przed czerwcem 2009 r.: Przekaźnik pompowania płynu chłodzącego po wyłączeniu. silnik -J151- Od czerwca 2009 r.: Przekaźnik rozrusznika 2 -J695- | |
| B1 | Nieużywany | |
| B2 | Od czerwca 2009: Nieużywany | |
| B3 | Do czerwca 2009 r.: Przekaźnik pompy paliwa -J17- Od czerwca 2009 r.: Nieużywany | |
| B4 | Od czerwca 2009: Nieużywany | |
| B5 | Do czerwca 2009 r.: Przekaźnik pompy chłodzenia paliwa -J445- Od czerwca 2009 r.: Nieużywany | |
| B6 | Nieużywany | |
| C1 | Do czerwca 2009 r.: Przekaźnik pompy obiegowej -J160- Od czerwca 2009 r.: BAR: Przekaźnik pompy obiegowej -J160- BHK, BHL: Przekaźnik serwa hamulca -J569- CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE: Przekaźnik dla pomocniczej pompy płynu chłodzącego -J496- | |
| C2 | Przekaźnik zasilania Motronic -J271- Nieużywany | |
Do silników Diesla.
Opis
| NIE. | A | Funkcja/element | |
| 1 | 60 | Jednostka sterująca wentylatora chłodnicy -J293- Wentylator chłodnicy -V7- | |
| 2 | 80 | Jednostka sterująca świec żarowych -J179- | |
| 3 | 40 | Element grzejny dodatkowej nagrzewnicy powietrza -Z35- (400 W) 4) 11) 13) | |
| 4 | 40 1) 60 2) | Jednostka sterująca wentylatora chłodnicy 2 -J671- Wentylator chłodnicy 2 -V177- | |
| 5 | 80 60 13) 15) | Sterownik czasu świecenia 2 -J703- 3) 5) 6) 10) Przekaźnik 3. stopnia grzania -J959- 13) 15) | |
| 6 | 80 60 13) 15) | Element grzejny dodatkowej nagrzewnicy powietrza -Z35- (2 x 400 W) 4) 11) | |
| 7 | 15 | Termostat do parametrycznego chłodzenia silnika -F265- 9) 13) Jednostka sterująca świec żarowych -J179- Zawór dławiący -J338- 4) 5) 8) 11) Przekaźnik niskiej mocy grzewczej -J359- 4) 11) 13) Przekaźnik wysokiej mocy grzewczej – J360- 4) 11) 13) Jednostka sterująca turbosprężarki 1 -J724- 7) Jednostka sterująca turbosprężarki 2 -J725- 6) Jednostka sterująca klapą obejścia chłodnicy międzystopniowej -J865- 4) 11) Zawór recyrkulacji spalin -N18- 7) Zawór przełączający wydech chłodnica recyrkulacji gazów -N345- Zawór przełączający chłodnicy recyrkulacji spalin 2 -N381- 4) 11) Zawór elektromagnetyczny elektrohydraulicznego wspomagania silnika -N398- 9) 13) Zawór regulacji ciśnienia oleju -N428- 3) 4) 9) 10) 11) 13 ) Zawór płynu chłodzącego głowicę cylindrów -N489- 9) 10) 13) Silnik klapy kolektora dolotowego -V157 – 6) 7) Silnik klapy kolektora dolotowego 2 -V275- 7) | |
| 8 | 5 | Jednostka sterująca wentylatora chłodnicy -J293- Jednostka sterująca wentylatora chłodnicy 2 -J671- | |
| 9 | 15 | Jednostka sterująca silnika -J623- Jednostka sterująca silnika 2 -J624- 3) 5) 6) 10) | |
| 10 | 10 | Regulator ciśnienia paliwa -N276- Zawór dozujący paliwo -N290- Zawór dozujący paliwo 2 -N402- 5) Zawór regulujący ciśnienie paliwa 2 -N484- 5) | |
| 11 | 15 10 9) 11) | Sonda lambda -G39- Sonda lambda 2 -G108- 3) 5) 6) 10) Podgrzewacz sondy lambda -Z19- Podgrzewacz sondy lambda 2 -Z28- 3) 5) 6) 10) | |
| 12 | 10 5 4) 14) | Przekaźnik pompy chłodzenia paliwa -J445- 3) 5) 6) Jednostka sterująca czujnika NOx -J583- 4) 13) Jednostka sterująca czujnika NOx 2 -J881- 4) 11) 13) Pompa płynu chłodzącego -V166- 3 ) 6) Pompa do chłodnica recyrkulacji spalin -V400- 3) 5) 10) Nieużywany 7) 8) 9) Filtr cząstek stałych -G784- 13) | |
| 13 | 10 15 4) 5) | Czujnik wysokiego ciśnienia -G65- Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika -J151- Przekaźnik pompy chłodzenia paliwa -J445- 4) 7) 8) Sterownik świec żarowych 2 -J703- 3) 5) 6) 10) Zawór przełączający chłodnicy recyrkulacyjnej 2 Spaliny -N381- 5) Pompa płynu chłodzącego po wyłączeniu silnika -V50- Pompa płynu chłodzącego po wyłączeniu silnika -V51- 4) 8) 10) 11) Pompa płynu chłodzącego -V166- 4) 7) 8) Silnik klapy kolektora dolotowego 2 -V275 – 6) Pompa chłodnicy recyrkulacji spalin -V400- 4) 8) | |
| 14 | 5 | Miernik masy powietrza -G70- Miernik masy powietrza 2 -G246- 3) 5) 6) 10) | |
| 15 | 5 | Jednostka sterująca silnika -J623- Jednostka sterująca silnika 2 -J624- 3) 5) 6) 10) | |
| 16 | 20 25 | Pompa zasilająca paliwem -G6- Jednostka sterująca pompą paliwa -J538- 9) 10) 13) | |
| 17 | 20 | Pompa paliwa -G23- 5) 6) 7) 8) | |
| 17 | 10 | Czujnik ciśnienia układu dozowania środka redukującego -G686- 4) Pompa dodatku -V437- 4) Element grzejny dodatku -Z103- 4) | |
| 17 | 5 | Jednostka sterująca silnika -J623- 9) 10) 11) 13) Jednostka sterująca silnika 2 -J624- 10) | |
| 18 | 7,5 | Rezystor grzejny wentylacji skrzyni korbowej -N79- 3) 5) 6) 10) Rezystor grzejny wentylacji skrzyni korbowej 2 -N483- 3) 5) 10) | |
| 18 | 20 | Przekaźnik dodatkowej pompy paliwa -J832- 4) 8) Dodatkowa pompa paliwa -V393- 4) 8) | |
| 18 | 10 5 12) | Czujnik ciśnienia układu dozowania środka redukującego -G686- 11) 13) Pompa dodatku -V437- 11) 13) Element grzejny pompy dodatku -Z103- 11) 13) | |
| Przekaźnik | |||
| A1 | Jednostka sterująca świec żarowych -J179- | ||
| A2 | Do czerwca 2009 r., V12: Przekaźnik rozrusznika -J53- Od czerwca 2009 r.: Przekaźnik napięcia zasilania zacisku 30 -J317- | ||
| A3 | CCGA, CCFA, CCFC, V12: Jednostka sterująca czasem świecenia 2 -J703- (CCFA, CCFC od czerwca 2009 r.) | ||
| A4 | Do czerwca 2009 r., V12: Przekaźnik rozrusznika 2 -J695- Od czerwca 2009 r.; CCMA, CATA: Przekaźnik dodatkowej pompy paliwa -J832- | ||
| A5 | Do czerwca 2009 r.: nieużywany. Od czerwca 2009 r.: Przekaźnik rozrusznika -J53- | ||
| A6 | Do czerwca 2009 r.: Przekaźnik dodatkowej pompy paliwa -J832- Od czerwca 2009 r.: Przekaźnik rozrusznika 2 -J695- | ||
| B1 | CCMA, CATA, CLZB, CNRB: Przekaźnik małej mocy cieplnej -J359- (CLZB, CNRB od czerwca 2009 r.) | ||
| B2 | Nieużywany | ||
| B3 | Do czerwca 2009 r.: Przekaźnik pompy paliwa -J17- Od czerwca 2009 r.; CLZB, CNRB: Przekaźnik 3. stopnia ogrzewania -J959- | ||
| B4 | CCMA, CATA, CLZB, CNRB: Przekaźnik o dużej mocy cieplnej -J360- (CLZB, CNRB od czerwca 2009 r.) | ||
| B5 | Do czerwca 2009 r., V12: Przekaźnik pompy chłodzenia paliwa -J445- Od czerwca 2009 r.; CCFA: Przekaźnik pompy paliwa dodatkowej nagrzewnicy -J749- | ||
| B6 | CCGA, V12: Przekaźnik dodatkowej pompy płynu chłodzącego -J496- | ||
| C1 | Do czerwca 2009 r., V12: Przekaźnik pompy paliwa dodatkowej nagrzewnicy -J749- Od czerwca 2009 r.; CCMA, CATA, CCFA: Przekaźnik pompy chłodzenia paliwa -J445- | ||
| C2 | Do czerwca 2009 r., V12: Przekaźnik zasilania zacisku 30 -J317- Od czerwca 2009 r.; CCFA: Przekaźnik pompy paliwa -J17- | ||

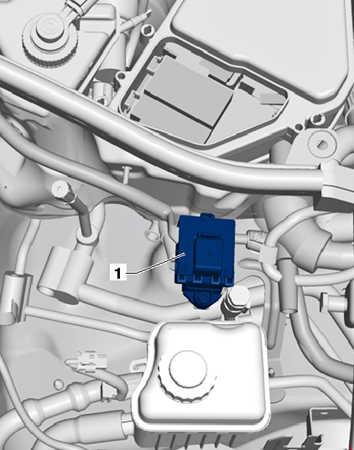

Gniazdo umożliwiające rozruch z zewnętrznego źródła zasilania
Rozgałęźnik 2 dla zacisku 30 -TV22- / Gniazdo do rozruchu z zewnętrznego źródła zasilania -U6-
