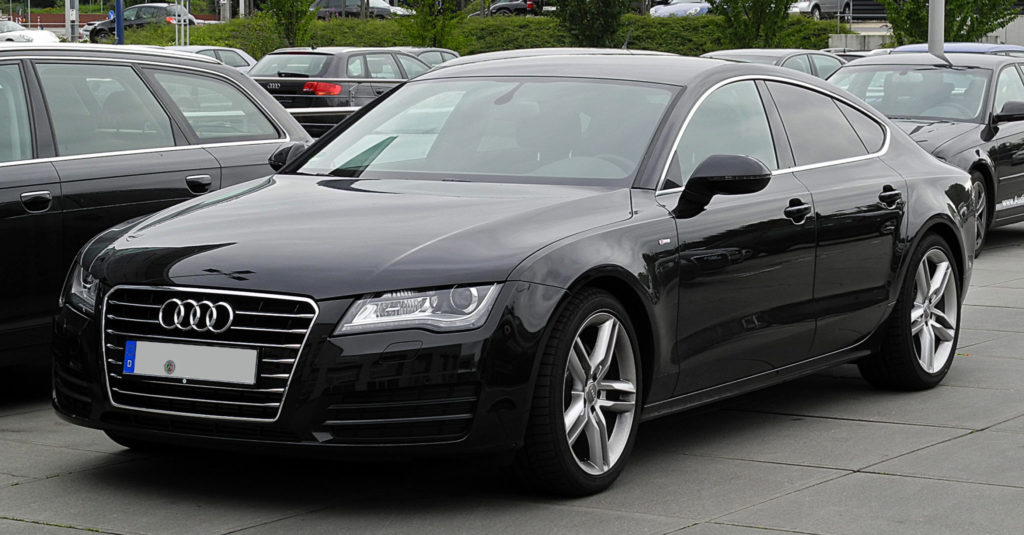

W 2010 roku Audi wprowadziło Audi A7 Sportback (kod nadwozia – 4G pierwsza generacja) – samochód pięciodrzwiowy na platformie A6, więc są bardzo podobne. Samochód ten produkowany był w latach 2011, 2012, 2013, 2014, 2015, 2016 oraz 2017, 2018, 2019. W naszym materiale znajdują się informacje dotyczące lokalizacji skrzynek przekaźników i bezpieczników w Audi a7, ich schemat oraz oznaczenie elementów.
Contents

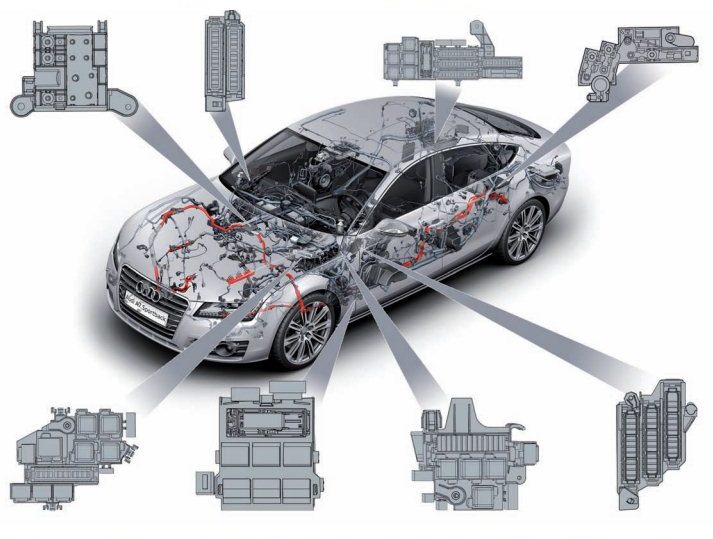

Lokalizacje
- Rozgałęźnik elektryczny w komorze rozprężnej. Zamontowane w nim bezpieczniki dostarczają napięcie do sterowników wentylatora chłodnicy. Rozgałęźnik jest jednocześnie punktem podłączenia przewodu.
- Skrzynka bezpieczników i przekaźników po prawej stronie panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie połączeń „SC”. Klient może uzyskać dostęp do tych bezpieczników po zdjęciu bocznej pokrywy na panelu przednim.
- Skrzynka bezpieczników/przekaźników i koncentrator magistrali CAN w bagażniku po prawej stronie. Zainstalowane w nim bezpieczniki są wskazane na schemacie połączeń „SF”. Klient może uzyskać dostęp do tych bezpieczników po wyjęciu schowka z tyłu, po prawej stronie bagażnika.
- Główna skrzynka bezpieczników na dodatnim zacisku akumulatora. Z tą skrzynką bezpiecznikową połączone jest urządzenie do awaryjnego wyłączania akumulatora.

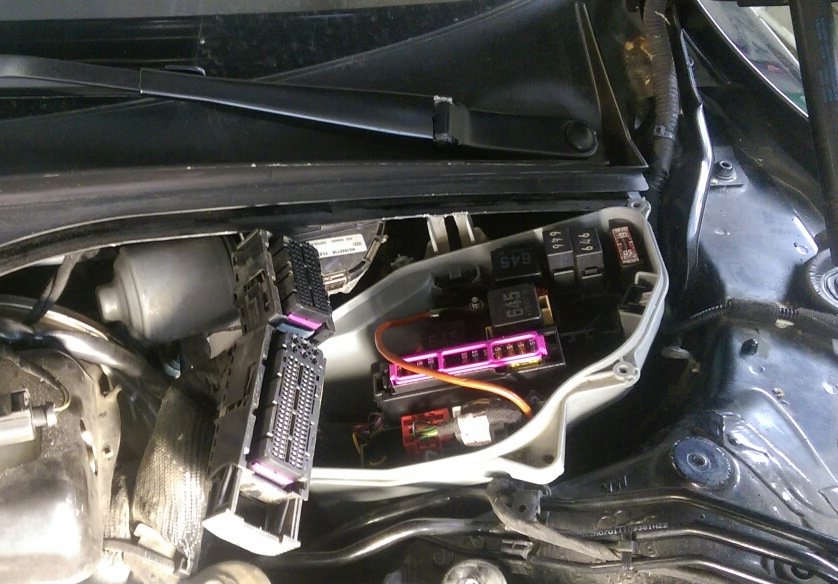

- Skrzynka bezpieczników i przekaźników w komorze rozprężnej po stronie kierowcy (E-Box) (pod zbiornikiem spryskiwacza). Pokrywa tej
skrzynki bezpieczników służy również jako wspornik jednostki sterującej silnika. Ta skrzynka bezpieczników nazywana jest również
skrzynką E; znajdujące się w nim bezpieczniki są wskazane na schemacie połączeń „SA”.
- Skrzynka przyłączeniowa i koncentrator węzła magistrali CAN w dolnej części lewego słupka A.
- Skrzynka bezpieczników i przekaźników w obszarze pokładowej jednostki sterującej zasilaniem . (pod deską rozdzielczą we wnęce na nogi po stronie kierowcy). Zainstalowane w nim bezpieczniki są wskazane na schemacie połączeń „SD”.

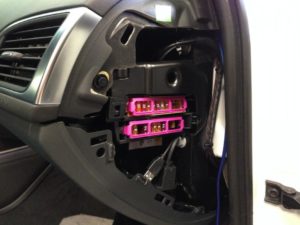

- Skrzynka bezpieczników i przekaźników po lewej stronie panelu przedniego . Zainstalowane w nim bezpieczniki są wskazane na schemacie połączeń „SB”. Klient może uzyskać dostęp do tych bezpieczników po zdjęciu bocznej pokrywy na panelu przednim.
Przedział pasażerski

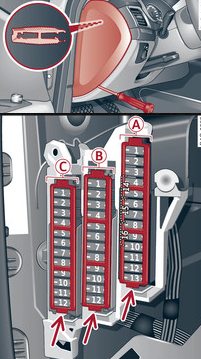

Pudełko po lewej stronie
Opis
| Uchwyt bezpiecznika -A- (czarny) | |
|---|---|
| NIE. | Konsument |
| 1 | Elektromechaniczny układ kierowniczy, hak holowniczy, jonizator, panel przełączników, podgrzewane tylne siedzenia, elektromechaniczny hamulec postojowy. |
| 2 | Sygnał, klimatyzacja, bramka, automatycznie osłonięte lusterko wsteczne |
| 4 | Asystent parkowania, regulacja zasięgu reflektorów |
| 5 | Sterowanie dynamiczne, poduszka powietrzna, elektroniczna kontrola stabilizacji |
| 6 | Reflektory |
| 7 | «adaptacyjny tempomat» |
| 8 | Czujniki siedzenia pasażera, poduszka powietrzna |
| 9 | “Wejście” |
| 10 | Dźwięk silnika, dodatkowa jednostka sterująca noktowizorem, „HomeLink” (otwieranie bramy garażowej), asystent parkowania |
| 11 | Przetwarzanie obrazu z kamery wideo |
| 12 | Reflektory |
| 13 | Moduł przełącznika kolumny kierownicy |
| 14 | Terminal 15 (miasto) |
| 15 | Zacisk 15 (komora silnika) |
| 16 | Rozrusznik |
| Uchwyt bezpiecznika -B- (brązowy) | |
|---|---|
| NIE. | Konsument |
| 1 | System informacyjno-rozrywkowy |
| 2 | System informacyjno-rozrywkowy |
| 3 | Przednie siedzenie pasażera |
| 4 | Poduszka powietrzna, elektroniczna kontrola stabilizacji |
| 6 | Alarm antykradzieżowy |
| 7 | Elektromechaniczny hamulec postojowy |
| 8 | Oświetlenie wewnętrzne |
| 9 | System ogrzewania kamery wideo na przednią szybę, czujnik światła/deszczu. |
| 10 | Podparcie lędźwiowe (fotel kierowcy) |
| 11 | siedzenie kierowcy |
| 12 | Elektroniczny system stabilizacji |
| 13 | sygnał dźwiękowy |
| 14 | Reflektory |
| 15 | Podgrzewane przednie siedzenia |
| 16 | Kontrola dynamiczna |
| Uchwyt bezpiecznika -C- (czerwony) | |
|---|---|
| NIE. | Konsument |
| 1 | Sprzęgło |
| 2 | Pompa paliwowa |
| 3 | Czujnik światła hamowania |
| 4 | Jednostka sterująca AdBlue (silnik Diesel) / akustyka silnika |
| 5 | Tylne drzwi |
| 6 | Drzwi wejściowe |
| 7 | Elektroniczny system stabilizacji |
| 8 | Wycieraczki motocyklowe |
| 9 | System czyszczenia reflektorów |
| 10 | Oświetlenie wnętrza, klimatyzacja |
| 11 | Reflektory |
| 12 | Przesuwany dach |

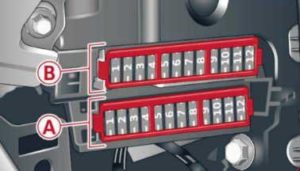

Pudełko po prawej stronie
Zdjęcie lokalizacji
Schemat
Przeznaczenie
| Uchwyt bezpiecznika -A- (czerwony) | |
|---|---|
| NIE. | Konsument |
| 1 | System informacyjno-rozrywkowy, zmieniarka CD |
| 2 | System informacyjno-rozrywkowy (wyświetlacz) |
| Uchwyt bezpiecznika -B- (brązowy) | |
|---|---|
| NIE. | Konsument |
| 1 | Klimatyzacja |
| 2 | Klimatyzator (wentylator) |
| 3 | Interfejs diagnostyczny |
| 4 | Elektryczna blokada zapłonu |
| 5 | Elektryczna regulacja kolumny kierownicy |
| 6 | Moduł przełącznika kolumny kierownicy |
| 7 | Elektryczna regulacja kolumny kierownicy |
| 8 | Przełącznik światła |
| 9 | Wyświetlacz na przedniej szybie |
| 10 | Zestaw wskaźników |
| 11 | System informacyjno-rozrywkowy, zmieniarka DVD |

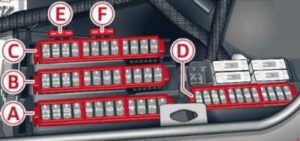

Skrzynka bezpieczników przedziału bagażowego
Schemat
Przeznaczenie
| Uchwyt bezpiecznika -A- (czarny) | |
|---|---|
| NIE. | Konsument |
| 1 | Hak holowniczy / gniazdko na 220 V |
| 2 | Hak holowniczy/uchwyt na kubek ze wsparciem temperatury napoju |
| 3 | Hak holowniczy / przesunięcie przedniego fotela pasażera z pozycji złożonej |
| 4 | Elektromechaniczny hamulec postojowy |
| 5 | Elektromechaniczny hamulec postojowy |
| 6 | Drzwi przednie (po stronie pasażera) |
| 7 | Oświetlenie zewnętrzne z tyłu pojazdu |
| 8 | Centralny zamek, urządzenie wykończeniowe |
| 9 | Podgrzewane przednie siedzenia |
| 11 | Podgrzewane tylne siedzenia, klimatyzacja |
| 12 | Hak holowniczy |
| Uchwyt bezpiecznika -B- (czerwony) | |
|---|---|
| NIE. | Konsument |
| 1 | Napinacze pasów bezpieczeństwa, lewe |
| 2 | Napinacze pasów bezpieczeństwa, prawe |
| 3 | Zbiornik AdBlue (silnik Diesel) / pompa paliwa |
| 4 | Zbiornik AdBlue (silnik Diesel) / łożysko silnika (silnik benzynowy) |
| 5 | Sterowanie dotykowe Pokrywa bagażnika |
| 6 | Zawieszenie pneumatyczne, regulacja tłumienia |
| 7 | Drzwi tylne (przednia strona pasażera) |
| 8 | Tylne światła |
| 9 | Pokrywa bagażnika |
| 10 | System rozrywki dla tylnych siedzeń |
| 12 | Tylny spojler (Sportback), szyberdach |
| Uchwyt bezpiecznika -C- (brązowy) | |
|---|---|
| NIE. | Konsument |
| 1 | System informacyjno-rozrywkowy |
| 2 | System informacyjno-rozrywkowy |
| 3 | System informacyjno-rozrywkowy, automatycznie przysłonięte wewnętrzne lusterko wsteczne |
| 4 | Kamera cofania/kamery pomiarowe |
| 5 | tuner telewizyjny |
| 6 | System wykrywania nieszczelności zbiornika |
| 7 | Gniazda |
| 8 | Podgrzewacz |
| 10 | Podparcie lędźwiowe (przednie siedzenie pasażera) |
| 12 | System informacyjno-rozrywkowy |
| Uchwyt bezpiecznika -D- (czarny) | |
|---|---|
| NIE. | Konsument |
| 1 | Zawieszenie pneumatyczne, regulacja amortyzatorów, sportowy mechanizm różnicowy, elektromechaniczny hamulec postojowy |
| 2 | Czujnik położenia sprzęgła/automatyczna skrzynia biegów |
| 3 | Siedzenia |
| 4 | Wycieraczka tylna (Avant) |
| 5 | System wspomagania bocznego |
| 6 | Dźwięk silnika |
| 7 | System informacyjno-rozrywkowy / wzmacniacz dźwięku |
| 8 | “Wejście” |
| 9 | Sportowy mechanizm różnicowy |
| 10 | Klimatyzacja |
| 11 | System monitorowania ciśnienia w oponach / Ogrzewanie kabiny pasażerskiej, gdy silnik nie pracuje |
| 12 | System Start/Stop |
- Uchwyt bezpiecznika -E- (czarny) – Pojazdy specjalne / tylne siedzenia
- Uchwyt bezpiecznika -F- (czarny) – Ogrzewana tylna szyba
Dodatkowe informacje
Bezpieczniki zapalniczki w Audi A7 znajdują się w bagażniku, pod tapicerką po prawej stronie.
