W 2004 roku wprowadzono trzecią generację Audi A6. Nowy sedan A6 jest ewolucją poprzedniego modelu , dlatego lokalizacjawielu elementów jest takie samo. W tym artykule zamieszczono listę bezpieczników i przekaźników do Audi A6 C6 wraz ze schematem skrzynkowym i oznaczeniem wyprodukowanych w latach 2005, 2006, 2007, 2008, 2009, 2010 i 2011.
Podany materiał jest uniwersalny i nadaje się do wszystkich pojazdów bazujących na Audi A6 C6-S6-Allroad . Umiejscowienie bezpieczników zależy od wyposażenia i roku produkcji pojazdu. Sprawdź swój opis w instrukcji pojazdu.
Contents
Przedział pasażerski
Pudełko po lewej stronie

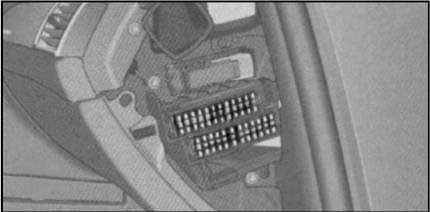

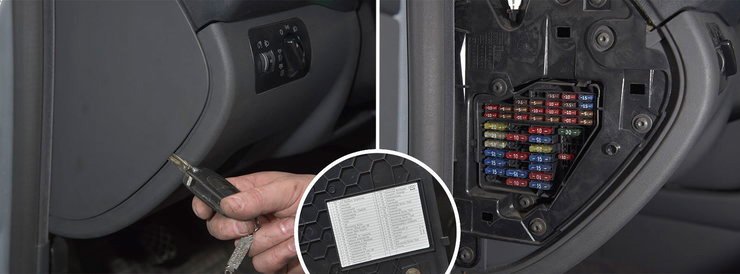

Znajduje się po lewej stronie deski rozdzielczej. Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Dokładny opis bezpieczników znajduje się w informacjach znajdujących się z tyłu pokrywy ochronnej.

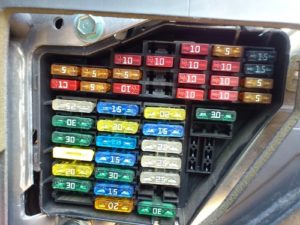

Schemat
Opis
| 1 | Zapasowy |
| 2 | Zapasowy |
| 3 | Sterowanie silnikiem 5A |
| 4 | 5A czujnik poziomu oleju |
| 5 | Klimatyzator 5A |
| 6 | 5A Elektroniczny program stabilizacji dynamicznej (ESP), czujnik sprzęgła |
| 7 | Wtyczka 5A do układu diagnostycznego |
| 8 | Jednostka sterująca HomeLink 5A |
| 9 | 5A automatycznie ekranowane wewnętrzne lusterko wsteczne |
| 10 | 5A utrzymywanie odległości (tempomat adaptacyjny) |
| 11 | Dodatkowy grzejnik 5A |
| 12 | Wtyczka 10A do układu diagnostycznego |
| 13 | Moduł przełącznika kolumny kierownicy 10A |
| 14 | Przełącznik sygnału hamulca 5A |
| 15 | Zestaw wskaźników 10A |
| 16 | Telefon 10A, telematyka, telefon komórkowy |
| 17 | 10A Elektroniczny program stabilizacji (ESP) |
| 18 | Elektronika lewego reflektora 5A |
| 19 | Czujnik deszczu 5A |
| 20 | Podgrzewane dysze spryskiwaczy 5A |
| 21 | Wzmacniacz antenowy 5A |
| 22 | nieobecny |
| 23 | Elektromechaniczny hamulec postojowy 5A |
| 24 | nieobecny |
| 25 | nieobecny |
| 26 | nieobecny |
| 27 | nieobecny |
| 28 | nieobecny |
| 29 | nieobecny |
| 30 | nieobecny |
| 31 | Włącznik świateł cofania 15A, skrzynia biegów multitronic, element silnika |
| 32 | Inteligentny moduł zasilania kierowcy 30A (wnęka na nogi i reflektory, klakson, wycieraczka, elektryczna regulacja kolumny kierownicy) |
| 33 | Inteligentny moduł zasilania sterownika 25A (oświetlenie po lewej stronie) |
| 34 | Inteligentny moduł zasilania sterownika 25A (prawe oświetlenie) |
| 35 | Dodatkowa grzałka 20A |
| 36 | Środek do czyszczenia reflektorów 30A |
| 37 | 25A Elektroniczny program stabilizacji (ESP) |
| 38 | Wycieraczka 30A |
| 39 | 15A Sterownik lewych drzwi |
| 40 | Sygnał dźwiękowy 25 A / wyświetlacz MMI |
| 41 | Wentylator nagrzewnicy 40A |
| 42 | 30A ECM / ELEKTRONICZNY MODUŁ STERUJĄCY KOLUMNY KIEROWNICY |
| 43 | nieobecny |
| 44 | Zaawansowana skrzynka sterownicza / poduszka powietrzna 15A |
Skrzynka przekaźników

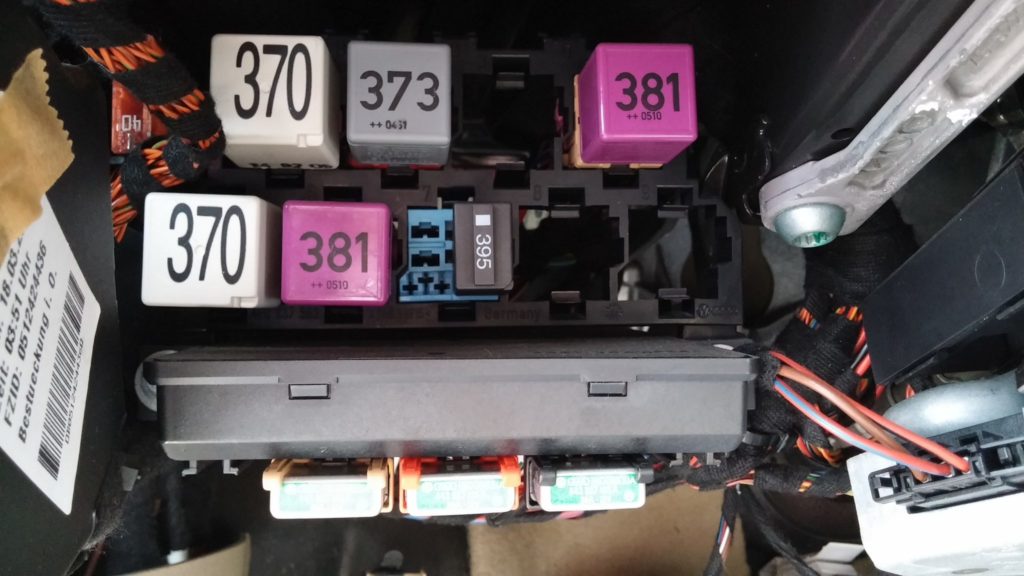

Ta skrzynka z elementami znajduje się pod deską rozdzielczą, nieco na lewo od kierownicy. Wszystkie elementy umieszczone są na specjalnie zaprojektowanym uchwycie wspornikowym.
Schemat
Przeznaczenie
| A | Bezpiecznik sterownika ABS 1 -S123- (40A) |
| B | Zapasowy |
| C | Zapasowy |
| D | Zapasowy |
| 1 | Przekaźnik mocy (zacisk 15) -J329- |
| 2 | Przekaźnik spryskiwaczy reflektorów -J39- |
| 3 | Zapasowy |
| 4 | Przekaźnik rozrusznika -J53- |
| 5 | Przekaźnik mocy (zacisk 75x) -J694- (do 04.2005) |
| 6 | Przekaźnik rozrusznika 2 -J695- |
| 7 | Przekaźnik sygnałowy -J4- |
| 7 | Przekaźnik zasilania napięciem (zacisk 75x) -J694- (od 05.2005) |
| 8 | Zapasowy |
| 9 | Zapasowy |
Pudełko po prawej stronie
Znajdują się odpowiednio po prawej stronie deski rozdzielczej.
Oznaczenie
skrzynka bezpieczników (czarna) | |
| 1 | Telepaszport 5A (w niektórych krajach eksportu) |
| 2 | Zapalniczka przednia 20A |
| 3 | System monitorowania ciśnienia w oponach 5A |
| 4 | nieobecny |
| 5 | Inteligentny moduł zasilania pasażera z przodu 15 A (odblokowywanie schowka podręcznego) |
| 6 | 15A Sterownik prawych drzwi |
| 7 | Panel dachowy przesuwny 20A |
| 8 | Sterowanie klimatyzacją 10A |
| 9 | Podgrzewane przednie siedzenia 30A |
| 10 | Komunikacja 5/10A |
| 11 | Sterowanie wysokością jazdy 15A |
| 12 | Komunikacja 5A |
skrzynka bezpieczników (brązowa) | |
| 1 | Elektryczna pompa paliwa 20A |
| 2 | Telefon samochodowy 5A (Bluetooth) |
| 3 | |
| 4 | |
| 5 | Kontrola wysokości jazdy 5A |
| 6 | 5A Automatyczna dźwignia zmiany biegów / przełącznik sprzęgła |
| 7 | Akustyczny system parkowania 5A |
| 8 | Jednostka sterująca bramą 5A |
| 9 | 5A automatyczna regulacja zasięgu reflektorów (reflektor pomocniczy), elektronika prawego reflektora |
| 10 | Poduszka powietrzna 5A |
| 11 | Podgrzewane tylne siedzenia 5A |
| 12 | nieobecny |
W przypadku przedniej zapalniczki odpowiada za ochronę cyfry 2 w czarnym rzędzie, w innym przypadku patrz pole w bagażniku.
Bagażnik

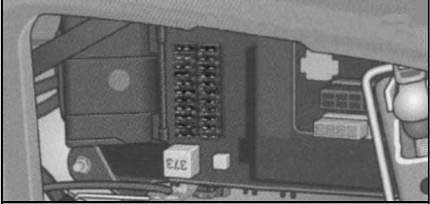

Skrzynka odbiorcza i przekaźnikowa znajduje się po lewej stronie pod obudową, gdzie znajduje się gniazdo. Więcej szczegółów w filmie.

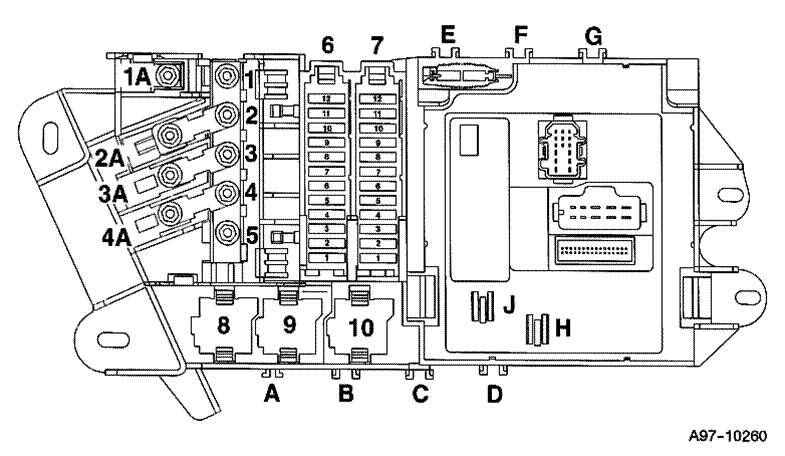

Schemat
8 – Przekaźnik odmgławiacza tylnej szyby, 9 – od 2006 r.: Przekaźnik pompy paliwa dodatkowej nagrzewnicy, 10 – Przekaźnik pompy paliwa.
Przeznaczenie
| NIE. | Chroniony łańcuch |
| Czarna skrzynka bezpieczników | |
| 1 | 30A Cyfrowy / Przetwarzanie sygnału (DSP) / Wzmacniacz BOSE |
| 2 | 5A MMI, wzmacniacz antenowy |
| 3 | 30A Elektromechaniczny hamulec postojowy, lewy silnik |
| 4 | 30A Elektromechaniczny hamulec postojowy, silnik prawy |
| 5 | Gniazdo 20A w bagażniku |
| 6 | Bateria 5A – system dystrybucji zasilania |
| 7 | Inteligentna jednostka dystrybucji zasilania 20A (światło po prawej stronie) |
| 8 | Tylna inteligentna jednostka dystrybucji zasilania 5A |
| 9 | Inteligentny moduł dystrybucji zasilania 30A z tyłu (światło po lewej stronie) |
| 10 | 35A Okna (prawa strona samochodu) |
| 11 | 5A Modele z kierownicą po lewej stronie: Asystent parkowania. Modele 20A RHD: przednia zapalniczka samochodowa |
| 12 | 20A Tylna zapalniczka |
| Brązowa skrzynka bezpieczników | |
| 1 | Kamera cofania 5A |
| 2 | Zasilanie tylnej klapy 30A |
| 3 | Zasilanie tylnej klapy 30A |
| 4 | Zasilanie tylnej klapy 20A |
| 5 | Wzmacniacz antenowy 5A |
| 6 | Tuner telewizyjny 5A |
| 7 | 5A Inteligentna jednostka dystrybucji zasilania (komfort) |
| 8 | 20A Nagrzewnica pomocnicza |
| 9 | Tuner cyfrowy 5A |
| 10 | 15A Jednostka sterująca zaczepu trakcyjnego |
| 11 | 15A Trakcja – zaczep (lampa lewa) |
| 12 | 15A Trakcja – zaczep (prawa lampa) |
