Audi A4 (B8) to czwarta generacja Audi A4 . Wydawane w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015. Publikacja ta zawiera opis bezpieczników i przekaźników audi a4 b8 wraz ze schematami i zdjęciami skrzynek oraz ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.

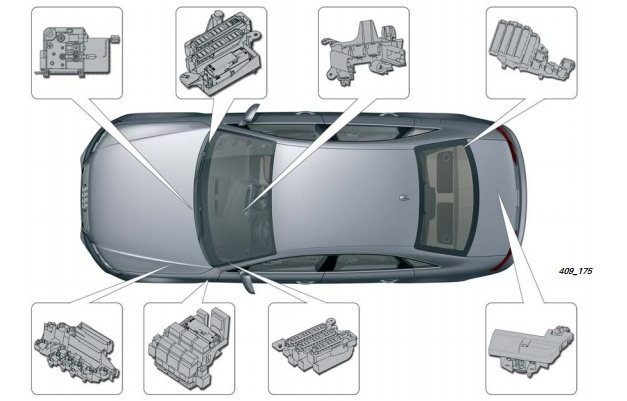

Lokalizacja
Przedział pasażerski
Skrzynka bezpieczników lewa deska rozdzielcza

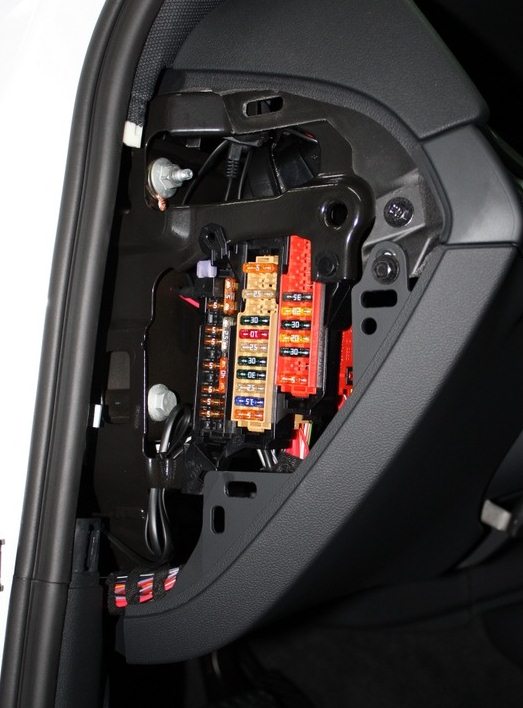

Aby uzyskać dostęp do bezpieczników, otwórz drzwi i zdejmij pokrywę. Będzie to wyglądać mniej więcej tak. Przykład dostępu znajduje się w naszym filmie na końcu artykułu.

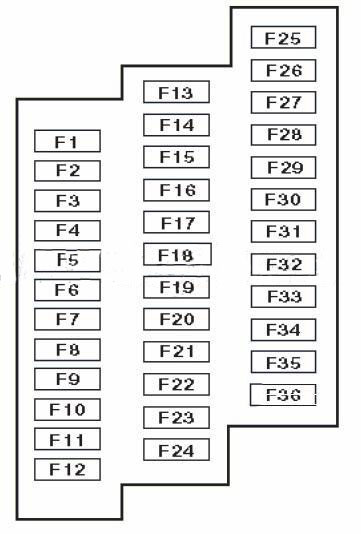

Schemat
Oznaczenie do samochodów audi a4 b8 sprzed 2010 roku
| 1 | (5A) Moduł sterujący wspomagania układu kierowniczego |
| 2 | (5A) Czujnik położenia pedału sprzęgła |
| 3 | (5A) Moduł zdalnego sterowania bramą garażową |
| 4 | (10A) Moduł sterujący prowadzeniem po pasie ruchu |
| 5 | (5A) Czujnik czystości powietrza nagrzewnicy |
| 6 | (5A) Reflektor prawy |
| 7 | (5A) Reflektor lewy |
| 8 | (5A) Pokładowa jednostka sterująca zasilaniem |
| 9 | (5A) Wewnętrzne lusterko wsteczne z funkcją przyciemniania |
| 10 | (5A) Moduł sterujący zmianą biegów |
| 11 | (5A) Podgrzewane dysze spryskiwaczy szyby przedniej |
| 12 | (5A) Układ klimatyzacji |
| 13 | (5A) Silnik pompy płynu chłodzącego |
| 14 | (5A) Czujnik położenia pedału sprzęgła |
| 15 | (20A / 25A) Jednostka sterująca pompą paliwa |
| 16 | (5A) Silnik pompy płynu chłodzącego |
| 17 | (30A) Pokładowa jednostka sterująca zasilaniem |
| 18 | (10A) Moduł sterujący ABS |
| 19 | (25A) Róg |
| 20 | (30A) Jednostki sterujące funkcją drzwi |
| 21 | (30A) Silnik wycieraczek szyby przedniej |
| 22 | (25A) Moduł sterujący ABS |
| 23 | (15A) Jednostki sterujące funkcją drzwi |
| 24 | (5A) Czujnik deszczu i światła |
| 25 | – |
| 26 | – |
| 27 | (10A) Fotele elektryczne |
| 28 | (35A) Moduł sterujący wspomagania układu kierowniczego |
| 29 | (5A) Wzmacniacz antenowy |
| 30 | (35A) Pokładowa jednostka sterująca zasilaniem |
| 31 | (20A) Pokładowa jednostka sterująca zasilaniem |
| 32 | (30A) Pokładowa jednostka sterująca zasilaniem |
| 33 | (20A) Moduł sterujący szyberdachu |
| 34 | (30A) Pokładowa jednostka sterująca zasilaniem |
| 35 | (20A) Osłona przeciwsłoneczna |
| 36 | (5A) System antykradzieżowy |
Oznaczenie do samochodów audi a4 b8 z 2010 roku
| F1 | (5A) Moduł sterujący wspomagania układu kierowniczego |
| F2 | – |
| F3 | (5A) Moduł zdalnego sterowania bramą garażową |
| F4 | (10A) Moduł sterujący prowadzeniem po pasie ruchu |
| F5 | (5A) Czujnik czystości powietrza nagrzewnicy |
| F6 | (5A) Reflektor prawy |
| F7 | (5A) Reflektor lewy |
| F8 | (5A) pokładowa jednostka sterująca zasilaniem |
| F9 | (5A) Moduł tempomatu |
| F10 | (5A) Czujnik położenia pedału sprzęgła, moduł sterujący czujnika sprzęgła, |
| F11 | (5A) Podgrzewane dysze spryskiwaczy szyby przedniej |
| F12 | (5A) Układ klimatyzacji |
| F13 | (5A) Złącze telefoniczne |
| F14 | (5A) Przycisk świateł awaryjnych, moduł sterujący poduszką powietrzną, rozpoznawanie zajęcia siedzenia, |
| F15 | (25A) Moduł sterujący ABS |
| F 16 | (40A) Rozrusznik |
| F17 | (5A) Wewnętrzne lusterko wsteczne z funkcją przyciemniania |
| F18 | (5A) Czujnik położenia pedału sprzęgła |
| F19 | (20A / 25A) Jednostka sterująca pompą paliwa |
| F20 | (10A) Silnik pompy płynu chłodzącego |
| F21 | (15A/30A) |
| F22 | (10A) Moduł sterujący ABS |
| F23 | (25A) Róg |
| F24 | (30A) Jednostki sterujące funkcją drzwi |
| F25 | (30A) Silnik wycieraczek szyby przedniej |
| F26 | (25A) Moduł sterujący ABS |
| F27 | (15A) Jednostki sterujące funkcją drzwi |
| F28 | (5A) Czujnik deszczu i światła. |
| F29 | – |
| F30 | – |
| F31 | (10A) Fotele elektryczne |
| F32 | (35A) Moduł sterujący wspomagania układu kierowniczego |
| F33 | – |
| F34 | (35A) |
| F35 | (20A) |
| F36 | (30A) |
| F37 | (20A) Moduł sterujący szyberdachu |
| F38 | (30A) |
| F39 | (20A) Osłona przeciwsłoneczna |
| F40 | (5A) System antykradzieżowy |

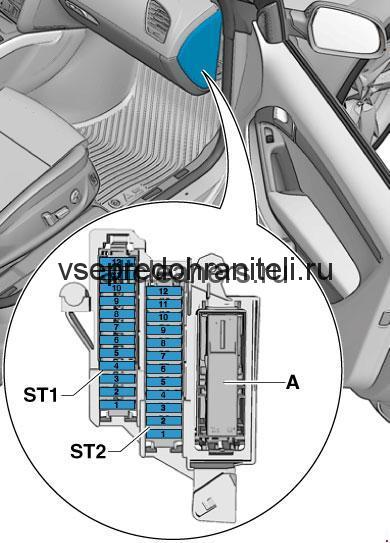

Prawa tablica bezpieczników deski rozdzielczej
Opis
| 1 | ST1 |
| 2 | |
| 3 | |
| 4 | |
| 5 | (5A) Moduł sterujący kolumny kierownicy |
| 6 | (5A) Przełącznik ESP |
| 7 | (5A) Złącze diagnostyczne (DLC) |
| 8 | (5A) Magistrala danych CAN, jednostka sterująca bramki |
| 9 | (5A) Podgrzewacz płynu chłodzącego |
| 10 | |
| 11 | |
| 12 | |
| 1 | (5A) System audio – ST2 |
| 2 | (5A) Przełącznik wielofunkcyjny |
| 3 | (5A / 20A) |
| 4 | (5A) Moduł sterujący zestawu wskaźników |
| 5 | (5A) Magistrala danych CAN, jednostka sterująca bramki |
| 6 | (5A) System bezkluczykowego otwierania i uruchamiania |
| 7 | (5A) Włącznik reflektorów |
| 8 | (40A) Moduł sterujący silnika klimatyzacji / dmuchawy nagrzewnicy |
| 9 | (5A) Moduł sterujący blokadą kolumny kierownicy |
| 10 | (10A) Moduł sterujący klimatyzacji |
| 11 | (10A) Złącze diagnostyczne (DLC) |
| 12 | (5A) Moduł sterujący kolumny kierownicy |
Dodatkowe pudełko

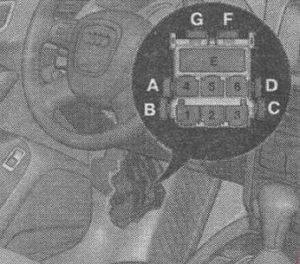

6-pinowa skrzynka przyłączeniowa do montażu w stojaku
Znajduje się w przestrzeni na nogi kierowcy, za tapicerką boczną.
F. Bezpiecznik termiczny 1 szt. pas siedzenia. przejście. -S46-, 15 A
G. Bezpiecznik termiczny 1 szt. napędy siedzeń. -S44-

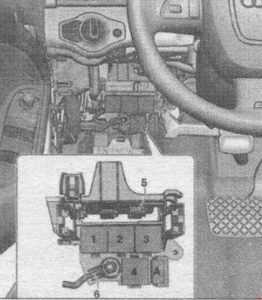

Skrzynka przekaźników i bezpieczników z używaną siecią pokładową
Miejsce montażu skrzynki przekaźników/bezpieczników z używaną siecią pokładową pod panelem po stronie kierowcy.
Opis
A. Bezpiecznik 1 używany ABS -S123-, 40 A
1. Nieużywany
2. Przekaźnik pompy obiegowej -L 60-
2. Przekaźnik klaksonu -J413-
2. Przekaźnik pompy próżniowej -J318-
2. Przekaźnik wewnętrznego lusterka wstecznego. widok z funkcją automatycznego ściemniania -J910-
3. Przekaźnik mocy kl. 15. J329-
4. Używany pilot. alarm antykradzieżowy do taksówki -J601-

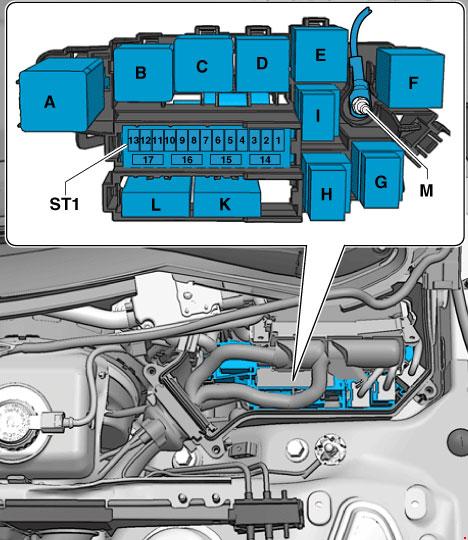

Komora silnika

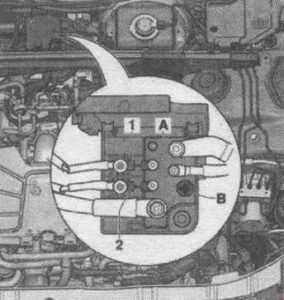

Skrzynka pośrodku komory rozprężnej
Przeznaczenie
- 40A, 60A – Układ sterowania wentylatorem 400 W. Układ sterowania wentylatorem 600 W
- 40A – Sterowanie wentylatorem 400 W
Tablica bezpieczników rozdzielnicy
Schemat
Przeznaczenie
- A. Używany automatyczny układ świec żarowych (do 2011 r.)
- A. Przekaźnik mocy podzespołów silnika
- B. Przekaźnik rozrusznika (do 2011 r.)
- B. Przekaźnik rozrusznika 2
- C. Przekaźnik pompy sek., powietrze
- D. Przekaźnik mocy kl. 30 (do 2011 r.)
- D. Przekaźnik mocy Motronic
- E. Pompa przekaźnika paliwa
- E. Dodawanie przekaźnika. pompa paliwowa
- E. Przekaźnik recyrkulacji płynu chłodzącego po wyłączeniu silnika
- E. Dodawanie przekaźnika. układ pompowy. chłodzenie
- E. Przekaźnik obwodu chłodzenia skrzyni biegów
- E. Przekaźnik mocy elementów silnika 2
- F. nieużywany
Bezpieczniki do samochodów do wydania październik 2011
| 1 | 15 A | Jednostka sterująca automatycznej skrzyni biegów. Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów |
| 2 | 5 A | Czujnik poziomu i temperatury oleju silnikowego |
| 3 | 5 A | Jednostka sterująca silnika. Miernik masy powietrza |
| 4 | 5a | Jednostka sterująca silnika |
| 5 | 10A, 15A, 20A | Miernik masy powietrza. Automatyczny sterownik świec żarowych. Przekaźnik pompy powietrza wtórnego. Przekaźnik grzewczy małej mocy. Przekaźnik grzewczy dużej mocy. Zawór elektromagnetyczny ograniczający ciśnienie doładowania. Rezystor grzewczy wentylacji skrzyni korbowej. Zawór elektromagnetyczny 1 adsorbera. Zawór sterujący powietrzem wtórnym. elektrozawór lewego elektrohydraulicznego wspornika silnika. elektrozawór prawego elektrohydraulicznego wspornika silnika. Zawór układu zmiany geometrii kolektora dolotowego. Zawór klapowy obejściowy filtra powietrza -. Kontrola ciśnienia paliwa. Zawór dozujący paliwo. Zawór sterujący powietrzem wtórnym 2-. Zawór przełączający chłodnicy recyrkulacji spalin. Zawór nadmiarowy ciśnienia oleju. Pompa diagnostyczna układu paliwowego |
| 6 | 15 A | Jednostka sterująca silnika |
| 7 | 10A, 15A | siłownik 1 układu zmiennych faz rozrządu. siłownik 9 układu zmiennych faz rozrządu. Zawór elektromagnetyczny ograniczający ciśnienie doładowania. Zawór elektromagnetyczny 1 adsorbera – elektrozawór lewego wspornika silnika elektrohydraulicznego. elektrozawór prawego elektrohydraulicznego wspornika silnika. Zawór 1 układu zmiennych faz rozrządu. Zawór 2 układu zmiennych faz rozrządu. Zawór recyrkulacji powietrza doładowującego. Kontrola ciśnienia paliwa-. Zawór dozujący paliwo. Zawór klapowy kolektora dolotowego -N316-. Zawór 1 regulatora wałka rozrządu wydechu -. Zawór 2 regulatora wałka rozrządu wydechu. Zawór odcinający płyn chłodzący Climatronic. Zawór nadmiarowy ciśnienia oleju. Pompa diagnostyczna układu paliwowego. Nadmuchiwana pompa chłodząca powietrze |
| 8 | 10A, 5A, 20A | Pompa chłodnicy recyrkulacji spalin -V400-. Cewka zapłonowa 1 ze stopniem wyjściowym. Cewka zapłonowa 2 ze stopniem wyjściowym. Cewka zapłonowa 3 ze stopniem wyjściowym. Cewka zapłonowa 4 ze stopniem wyjściowym. Cewka zapłonowa 5 ze stopniem wyjściowym. Cewka zapłonowa 6 ze stopniem wyjściowym |
| 9 | 5A, 15A, 20A | Przekaźnik dodatkowej pompy paliwa. Element grzejny sondy lambda 1 za katalizatorem. Element grzejny sondy lambda 2 za katalizatorem |
| 10 | 10A, 15A | Element grzejny sondy lambda. Element grzejny sondy lambda 2. Element grzejny sondy lambda 1 za katalizatorem |
| 11 | 5 A | Sterownik wentylatora chłodnicy. Sterownik wentylatora chłodnicy 2 |
| 12 | 5 A | Miernik masy powietrza. Mechatroniczny moduł sterujący automatycznej skrzyni biegów dla dwusprzęgłowej skrzyni biegów |
od października 2011 r
| 1 | 15 A | Sterownik automatycznej skrzyni biegów – mechatroniczny dla dwusprzęgłowej skrzyni biegów |
| 2 | 5 A | Czujnik poziomu i temperatury oleju silnikowego |
| 3 | 5 A | Jednostka sterująca silnika |
| 4 | 5 A | Jednostka sterująca silnika |
| 5 | 10A, 5A | Miernik masy powietrza. Kontrola ciśnienia paliwa. Zawór dozujący paliwo |
| 6 | 15 A | Jednostka sterująca silnika – Wtryskiwacz 2 cylindry 1, 2, 3, 4 |
| 7 | siłownik 1, 2, 3, 4, 5, 6, 7, 8 układu zmiennych faz rozrządu. Zawór elektromagnetyczny ograniczający ciśnienie doładowania. Zawór elektromagnetyczny 1 elektrozaworu adsorbera lewego wspornika silnika elektrohydraulicznego. elektrozawór prawego elektrohydraulicznego wspornika silnika. Zawór 1 układu zmiennych faz rozrządu. Zawór 2 układu zmiennych faz rozrządu. Zawór recyrkulacji powietrza doładowującego. Kontrola ciśnienia paliwa. | |
| 8 | 10A, 15A, 5A | Czujnik NOx 2. Jednostka sterująca czujnikiem NOx 2 |
| 9 | 5 A | Regulator napięcia. Jednostka sterująca silnika |
| 10 | 10A, 15A | Element grzejny sondy lambda |
| 11 | 5 A | Sterownik wentylatora chłodnicy |
| 12 | 5 A | Jednostka sterująca automatycznej skrzyni biegów |
| 13 | nieużywany | |
| 14 | 5A, 20A | Przekaźnik mocy elementu silnika 2. Cewka zapłonowa 1 ze stopniem wyjściowym. |
| 15 | 5 A | Jednostka sterująca wspomaganiem układu kierowniczego |
| 16 | 15 A | Termostat parametrycznego układu chłodzenia silnika. Automatyczny sterownik świec żarowych |
| 17 | 15 A | Podgrzewacz sondy lambda za katalizatorem |

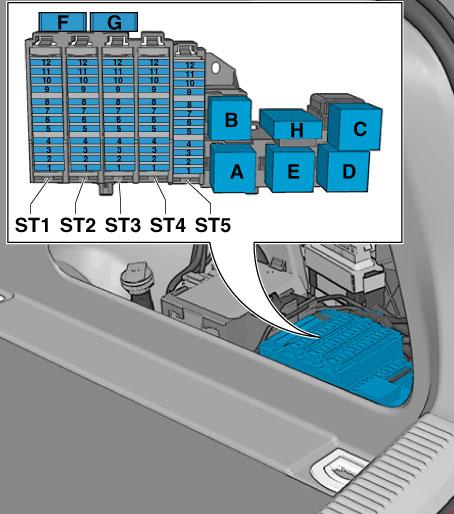

Bagażnik
Skrzynka bezpieczników znajduje się za osłoną po prawej stronie. Opisy elementów mogą różnić się od przedstawionych.
Schemat
Do samochodów do 2010r
| A | Sedan: Nieużywany |
| B | – |
| C | Sedan: Przekaźnik podgrzewanej szyby tylnej |
| D | – |
| mi | Przekaźnik złącza zasilania akcesoriów |
| 1 | (30A) Moduł sterujący pokrywą bagażnika |
| 2 | – |
| 3 | (30A) Moduł sterujący pokrywą bagażnika |
| 4 | (5A) Złącze wtykowe |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | (5A) Moduł sterujący monitora ciśnienia w oponach |
| 14 | (15A) Moduł sterujący przyczepy |
| 15 | (20A) Moduł sterujący przyczepy |
| 16 | (20A) Moduł sterujący przyczepy |
| 17 | (5A) Moduł sterujący elektrycznego hamulca postojowego |
| 18 | (15A) Moduł sterujący zawieszeniem |
| 19 | (30A) Moduł sterujący elektrycznego hamulca postojowego |
| 20 | (30A) system komfortu |
| 21 | (35A) Elektroniczny moduł sterujący 4WD |
| 22 | (30A) system komfortu |
| 23 | (20A) system komfortu |
| 24 | (5A) system zarządzania lokalizacją pojazdów |
| 25 | (15 A / 30 A) Złącze zasilania akcesoriów |
| 26 | (15A) Moduł sterujący podgrzewanego siedzenia |
| 27 | (7,5A) system nawigacji / radio |
| 28 | (30A) System audio |
| 29 | (5A) Jednostka sterująca z wyświetlaczem wielofunkcyjnym |
| 30 | (30A) Moduł sterujący nagrzewnicy dodatkowej |
| 31 | (30A) Moduł sterujący elektrycznego hamulca postojowego |
| 32 | (30A) Podgrzewane siedzenia |
| 33 | (30A) Jednostki sterujące funkcją drzwi |
| 34 | (5A) Odbiornik zdalnego sterowania nagrzewnicą pomocniczą |
| 35 | (15A) Jednostki sterujące funkcją drzwi |
| 36 | (5A) Moduł sterujący kamerą cofania |
| 37 | (15A) Złącze zasilania akcesoriów |
| 38 | (15A) Złącze zasilania akcesoriów |
| 39 | (15A) Złącze zasilania akcesoriów |
| 40 | (15A) Zapalniczka do cygar |
| 41 | (5A) Moduł sterujący funkcją automatycznego parkowania |
| 42 | – |
| 43 | (5A) Moduł kontroli odległości (tempomat) |
| 44 | (15A) Silnik wycieraczki tylnej szyby |
| 45 | (5A) Moduł sterujący elektrycznego hamulca postojowego |
| 46 | (5A) Jednostka sterująca asystenta zmiany pasa ruchu |
| 47 | (5A) Podgrzewane siedzenia |
| 48 | (5A) Światła awaryjne, moduł sterujący poduszką powietrzną |
| 49 | – |
| 50 | – |
| 51 | (10A/15A/25A) |
| 52 | (10AL5A) Specjalne wyposażenie pojazdu |
| 53 | (5A / 15A) Specjalny sprzęt samochodowy |
| 54 | (10A) Specjalne wyposażenie pojazdu |
| 55 | (5A / 20A) Specjalne wyposażenie pojazdu |
| 56 | (10A) Specjalne wyposażenie pojazdu |
| 57 | (10A) Złącze zasilania akcesoriów |
| 58 | (10A) Specjalne wyposażenie pojazdu |
| 59 | (10A) Specjalne wyposażenie pojazdu |
| 60 | – |
| 61 | (40A) Ogrzewana tylna szyba |
od 2010 roku
| 1 | nieużywany | |
| 2 | nieużywany | |
| 3 | 15A. 25A | Jednostka sterująca systemem alarmowym |
| 4 | 15 A | Jednostka sterująca systemem alarmowym |
| 5 | 5A, 15A | Panel sterowania sygnałami specjalnymi, Jednostka sterująca systemem alarmowym |
| 6 | Panel sterowania sygnałami specjalnymi. Jednostka sterująca systemem alarmowym, Jednostka sterująca tachografu. Złącze męskie, 3-pinowe. Pamięć alarmów | |
| 7 | 20 A | Jednostka sterująca do pojazdów specjalnych |
| 8 | 10 A | Pamięć alarmów |
| 9 | 10 A | Gniazdo 12V |
| 10 | 10 A | Przekaźnik dzielący walkie talkie, przekaźnik walkie talkie |
| 11 | 10 A | Przekaźnik dzielący walkie talkie, przekaźnik walkie talkie |
| 12 | nieużywany | |
| 13 | 30 A | Jednostka sterująca pokrywą tylną 2 – |
| 14 | 15 A | Jednostka sterująca wykrywaniem przyczepy |
| 15 | 20 A | Jednostka sterująca wykrywaniem przyczepy |
| 16 | 20 A | Jednostka sterująca wykrywaniem przyczepy |
| 17 | 5 A | Przycisk AUTO HOLD |
| 18 | 15 A | Sterownik elektronicznej regulacji amortyzatorów |
| 19 | 30 A | Elektromechaniczna jednostka sterująca hamulca postojowego |
| 20 | 30 A | Centralna jednostka sterująca systemu komfortu |
| 21 | 35 A | Jednostka sterująca napędem na wszystkie koła |
| 22 | 30 A | Centralna jednostka sterująca systemu komfortu |
| 23 | 20 A | Centralna jednostka sterująca systemu komfortu |
| 24 | 5 A | Jednostka sterująca interfejsu systemu lokalizacji pojazdu |
| 25 | 30 A | Jednostka sterująca tylną pokrywą |
| 26 | 15 A | Sterownik wentylacji prawego przedniego siedzenia |
| 27 | 40 A | Magnetofon radiowy. Transceiver telefoniczny – tuner telewizyjny. Wzmacniacz telefonu komórkowego. Uchwyt na telefon-. Złącze męskie, 18-pinowe |
| 28 | 40 A | Regulator napięcia |
| 29 | 30 A | Falownik z gniazdem 12V |
| 30 | 30 A | Dodatkowa jednostka sterująca nagrzewnicą |
| 31 | 30 A | Elektromechaniczna jednostka sterująca hamulca postojowego |
| 32 | 30 A | Przełącznik z regulowanym podgrzewanym tylnym lewym siedzeniem. Przełącznik ogrzewania tylnego prawego siedzenia z regulacją |
| 33 | 30 A | Prawe drzwi |
| 34 | 5 A | Odbiornik dodatkowego grzejnika |
| 35 | 15 A | Prawe drzwi |
| 36 | 30 A | Jednostka sterująca systemem dozowania dodatków |
| 37 | 15 A | Gniazdo 12V |
| 38 | 15 A | Gniazdo 12V -. Falownik z gniazdem 12V – 230V |
| 39 | 15 A | Gniazdo 12V |
| 40 | 15 A | Zapalniczka |
| 41 | nieużywany | |
| 42 | 5 A | Złącze wtykowe 2-pinowe w oparciu fotela kierowcy. Złącze wtykowe 2-pinowe w oparciu fotela kierowcy |
| 43 | 7,5 A | Jednostka sterująca asystentem parkowania |
| 44 | 15 A | Silnik wycieraczki TYLNEJ szyby |
| 45 | 5 A | Przycisk elektromechanicznego hamulca postojowego |
| 46 | 5 A | Jednostka sterująca asystentem zmiany pasa ruchu 2 |
| 47 | 5 A | Przełącznik z regulowanym podgrzewanym tylnym lewym siedzeniem |
| 48 | 5 A | Jednostka sterująca wykrywaniem przyczepy. Jednostka sterująca napędem na wszystkie koła. Regulator napięcia. Elektromechaniczna jednostka sterująca hamulca postojowego |
| 49 | nieużywany | |
| 50 | nieużywany | |
| 51 | 20A, 30A | Cyfrowa jednostka sterująca systemem audio. Kaseta radiowa |
| 52 | 7,5A | Elektroniczna jednostka sterująca systemem informatycznym |
| 53 | 5A, 7,5A | Jednostka sterująca systemem nawigacji z napędem CD. Magnetofon radiowy. Transceiver telefoniczny -. Tuner TV – Wzmacniacz telefonu komórkowego. Uchwyt na telefon-. Złącze męskie, 18-pinowe |
| 54 | 5 A | Jednostka sterująca kamerą cofania |
| 55 | 5 A | Wzmacniacz do telefonu komórkowego |
| 56 | nieużywany | |
| 57 | nieużywany | |
| 58 | nieużywany | |
| 59 | nieużywany | |
| 60 | nieużywany | |
| 61 | 40 A | Przekaźnik ogrzewania tylnej szyby – Ogrzewana tylna szyba |
Za zapalniczkę odpowiada bezpiecznik nr 40 przy 15A.
Dodatkowe informacje
W tym filmie możesz zobaczyć rozmieszczenie głównych prezentowanych skrzynek przekaźników i bezpieczników.
Opublikowaliśmy także film na naszym kanale YouTube. Oglądaj i subskrybuj.
