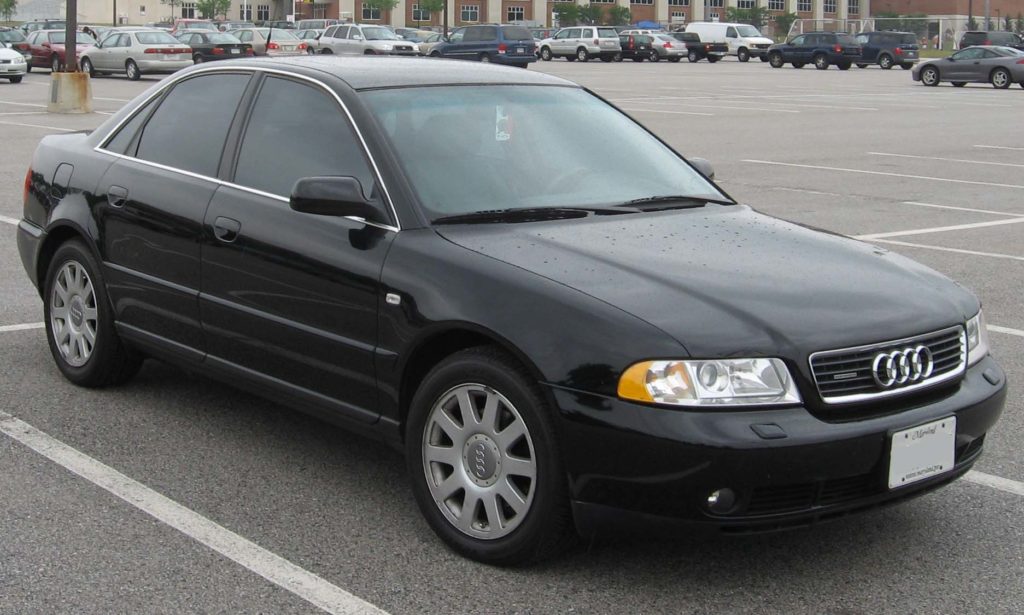

Rozpoczęcie produkcji Audi A4 B5 przypada na rok 1994. Z niewielkimi zmianami było produkowany do 2001 roku. Początkowo dostępna była tylko wersja sedan, rok później pojawiło się kombi (Avant). W tym materiale znajdują się informacje dotyczące schematów przekaźników i bezpieczników Audi A4 b5 1994, 1995, 1996, 1997, 1998, 1999, 2000, wraz z opisem ich elementów i lokalizacją.
Umiejscowienie bezpieczników może różnić się od pokazanego i zależy od wyposażenia pojazdu oraz roku produkcji.
Contents
Przedział pasażerski
Główna skrzynka bezpieczników

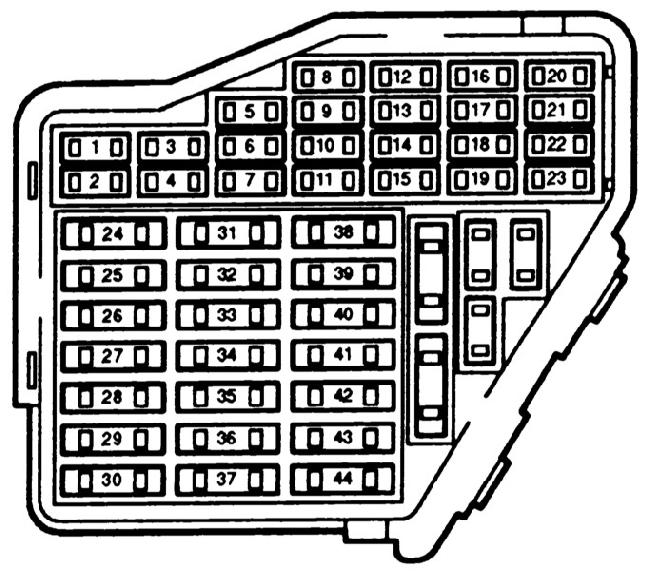

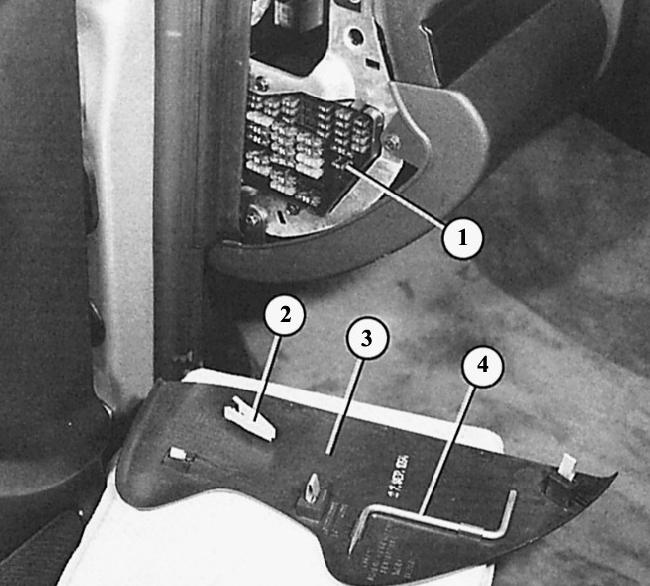

Umieszczony jest w kabinie pasażerskiej po lewej stronie panelu bocznego. Wewnątrz okładziny (3) po lewej stronie deski rozdzielczej, w zacisku znajdują się małe plastikowe szczypce (2) do wyjmowania bezpieczników oraz korba (4) do awaryjnego uruchamiania deski rozdzielczej rozsuwany dach. Poniższy rysunek przedstawia lokalizację bezpieczników w skrzynce (1).

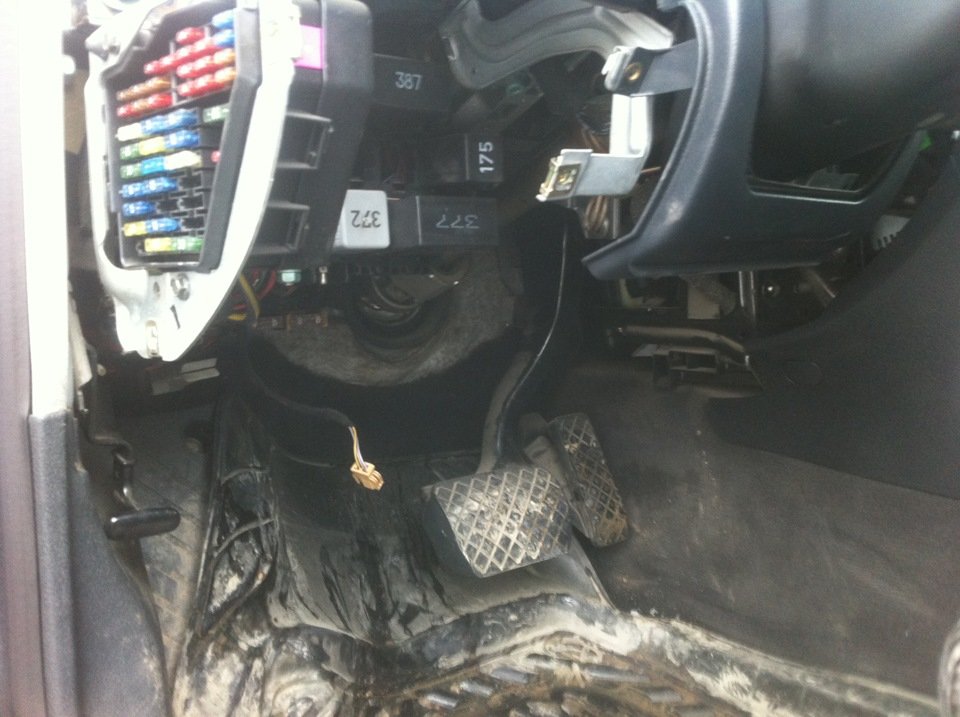

Przekaźniki znajdują się na centralnej tablicy rozdzielczej pod tablicą rozdzielczą, za osłoną lewej przestrzeni na nogi.
Schemat
Opis
| Przeznaczenie bezpieczników Audi A4 B5 | |
| 1 | 5A Podgrzewane dysze spryskiwaczy |
| 2 | 10A Kierunkowskazy |
| 3 | 5A Przekaźnik spryskiwaczy reflektorów, Oświetlenie: schowek (schowek), komora silnika, klimatyzacja, automatyczna skrzynia biegów, tablica przyrządów |
| 4 | 5A Oświetlenie tablicy rejestracyjnej |
| 5 | 10A Tablica przyrządów, podgrzewane siedzenia, wyświetlacz automatycznej skrzyni biegów. włącznik lusterek, pompa wskaźnik temperatury zewnętrznej poduszki powietrznej, system nawigacji, światła postojowe |
| 6 | 5A Centralny zamek, lampki do czytania |
| 7 | Układ ABS 10A |
| 8 | 5A Telefon |
| 9 | 10A Podgrzewane lusterka i zamki drzwi |
| 10 | 5A Regulacja zasięgu reflektorów, zmieniarka CD |
| 11 | 5A Tempomat [automatyczna skrzynia biegów] |
| 12 | 10A Wbudowana diagnostyka |
| 13 | 10A Światła stopu |
| 14 | 10A Oświetlenie wnętrza, lampki do czytania, zabezpieczenie przed kradzieżą, lusterko w osłonie pasażera |
| 15 | 10A Tablica przyrządów, automatyczna skrzynia biegów [4-biegowa], klimatyzacja, system nawigacji |
| 16 | Układ ABS 5A |
| 17 | 10A Podgrzewane zamki drzwi |
| 18 | 10A Prawe światło drogowe |
| 19 | 10A Lewe światło drogowe |
| 20 | 15A Prawe światło mijania, korektor reflektorów |
| 21 | 15A Lewe światło mijania, korektor reflektora |
| 22 | 5A Światła pozycyjne prawe |
| 23 | 5A Światła pozycyjne lewe |
| 24 | 25A Wycieraczki przedniej szyby, pompa spryskiwacza. Przekaźnik wyłącznika wycieraczek |
| 25 | 30A Wentylator nagrzewnicy, klimatyzator |
| 26 | 30A Ogrzewana tylna szyba, podgrzewane lusterka, recyrkulacja powietrza |
| 27 | 15A Wycieraczka tylna |
| 28 | 15A Pompa paliwa |
| 29 | 15A Zarządzanie silnikiem |
| 30 | 20A Elektryczny szyberdach |
| 31 | 15A Światła cofania, tempomat, automatyczna skrzynia biegów, gniazdo diagnostyczne |
| 32 | 20A Sterowanie silnikiem |
| 33 | Bezpiecznik zapalniczki samochodowej 15A audi a4 b5 |
| 34 | 15A Sterowanie silnikiem (zapłon/wtrysk) |
| 35 | Gniazdo przyczepy 30A |
| 36 | 15A Światła przeciwmgielne |
| 37 | 15A Telefon, radio |
| 38 | 15A Oświetlenie bagażnika, centralny zamek |
| 39 | 15A Oświetlenie awaryjne (gang awaryjny) |
| 40 | Sygnał 25A |
| 41 | Układ ABS 25A (modulator hydro/pompa) |
| 42 | Pomocniczy wentylator powietrza 40A |
| 43 | S-pin 5A (centralny zamek, radio, nawigacja) |
| 44 | 30A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 33 na 15A.
Schemat dodatkowej skrzynki z przekaźnikami i bezpiecznikami
Na 8-miejscowym dodatkowym wsporniku
18 | Pompa hydrauliczna ABS | 50 A |
19 | Elektryczny wentylator chłodnicy | 40 A |
21 | Cewka przekaźnika wentylatora chłodnicy | 5 A |
22 | Podnośnik tylnej szyby elektrycznie sterowany | 30 A |
23 | Szyba elektryczna, przednia | 30 A |
24 | Centralny zamek i autoalarm | 15 A |
Skrzynka przekaźników

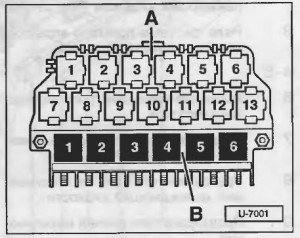

W pojazdach z bogatym wyposażeniem za płytą główną znajduje się dodatkowa płytka przekaźników. Centralna tablica rozdzielcza – B. Przekaźniki zaznaczono kolorem czarnym.
Schemat
Przeznaczenie
| 1 | Przekaźnik rozładowujący dla styku X |
| 2 | Przekaźnik klaksonu |
| 3 | Przekaźnik układu czyszczenia reflektorów |
| 4 | Przekaźnik automatycznej skrzyni biegów (blokada rozrusznika i światła cofania) lub odpowiednio zworka dla ręcznej skrzyni biegów |
| 5 | Przekaźnik trybu przerywanego układu czyszczenia i płukania |
| 6 | Przekaźnik pompy paliwa lub świec żarowych |
Płyta główna przekaźnika – A
| 3 | Przekaźnik sprzęgła elektromagnetycznego (klimatyzacja) |
| 4 | Jednostka sterująca urządzeniem sygnalizacyjnym |
| 5 | Jednostka sterująca urządzeniem sygnalizacyjnym |
| 7 | – |
| 8 | Przekaźnik świateł do jazdy dziennej |
| 9 | Przekaźnik reflektorów |
| 10 | Przekaźnik świateł przeciwmgłowych |
| 11 | Jednostka sterująca składanym lusterkiem |
| 12 | Jednostka sterująca składanym lusterkiem |
| 13 | – |
| 14 | Bezpiecznik specjalnego systemu sygnalizacji [taksówka] |
| 15 | – |
| 16 | Bezpiecznik specjalnego systemu sygnalizacji [taksówka] |
| 17 | Bezpiecznik taksometru [taxi] |
| 18 | Bezpiecznik pompy hydraulicznej układu [ABS] Bezpiecznik nadajnika [Taksówka] |

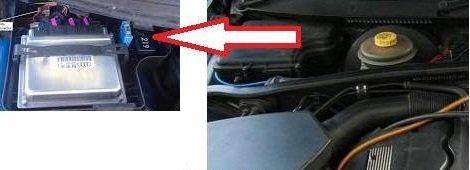

Komora silnika

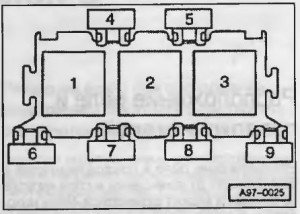

Płytka przekaźników elektroniki
Znajduje się w bloku montażowym
Schemat
Opis
| 1 | Przekaźnik podgrzewanego czujnika tlenu Przekaźnik świec żarowych I – płyn chłodzący |
| 2 | Przekaźnik świec żarowych II – płyn chłodzący |
| 3 | Przekaźnik bezpośredniego wtrysku oleju napędowego |
| 4-5 | – |
| 6 | Bezpiecznik wyposażenia elektrycznego silnika |
| 7 | Bezpiecznik I do świec żarowych – płyn chłodzący |
| 8 | Bezpiecznik II świec żarowych – płyn chłodzący |
| 9 | Bezpiecznik świecy żarowej |

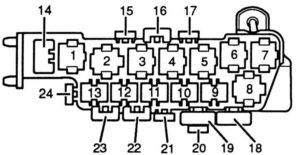

Dodatkowa płytka przekaźników
| 1 | Tylne światła przeciwmgielne rzepa |
| 2 | Przekaźnik trybu pracy wentylatora na maksymalnej prędkości [Lufter voll auf] |
| 3 | Przekaźnik pracy wentylatora pierwszego stopnia |
| 4 | Przekaźnik modułu sterującego podnośnikiem szyb |
| 5-15 | – |
| 16 | Bezpiecznik regulacji siedzenia |
| 17 | – |
| 18 | Bezpiecznik pompy hydraulicznej układu (ABS) |
| 19 | Bezpiecznik wentylatora chłodnicy |
| 20 | – |
| 21 | Przekaźnik cewki przełączającej wentylator chłodnicy |
| 22 | Przekaźnik tylnej szyby |
| 23 | Przekaźnik przedniego okna elektrycznego |
| 24 | Przekaźnik centralnego zamka i układu antykradzieżowego |
