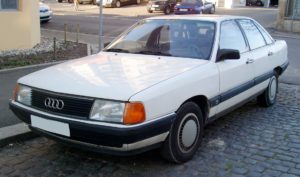

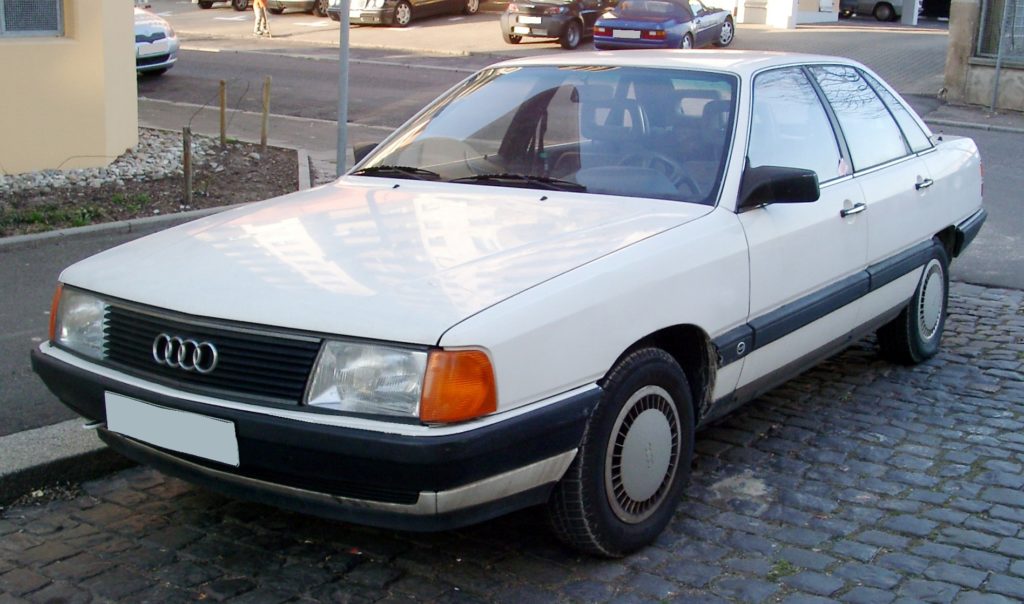

Audi 100 C3 to potoczna nazwa całej rodziny samochodów osobowych. W Stanach Zjednoczonych były one sprzedawane pod nazwą Audi 5000 . A Audi 200 to droższa wersja Audi 100, z wyższym poziomem wyposażenia. Ale w istocie wszystkie są tym samym modelem. Audi 100 C3 (44 nadwozie) zostało wyprodukowane w latach 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989 i 1990. W tym materiale znajdują się informacje dotyczące lokalizacji skrzynek bezpieczników i przekaźników wraz z ich schematami i lokalizacją.
Lokalizacja
Główna skrzynka znajduje się w komorze silnika, w pobliżu wycieraczek.
Reszta jest w samochodzie. Więcej szczegółów na schemacie.

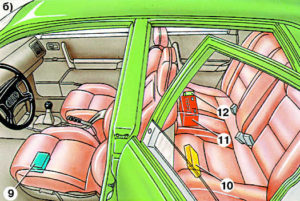

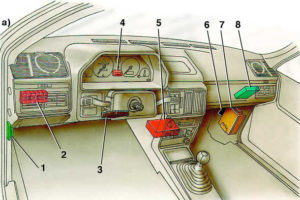

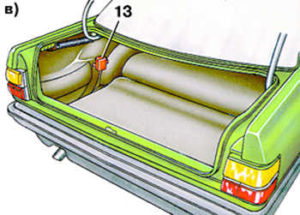

1 – wyłącznik zapłonu (możliwa pozycja); 2 – dodatkowa skrzynka przekaźników; 3 – jednostka sterująca tempomatem; 4 – przekaźnik kierunkowskazów; 5 – jednostka diagnostyczna; 6 – jednostka sterująca klimatyzatora; 7 – czujnik wysokości; 8 – jednostka sterująca układu wtrysku paliwa KE-Jetronic; 9 – jednostka sterująca przedniego siedzenia z elektryczną regulacją; 10 – jednostka sterująca układem przeciwblokującym hamulców; 11 – akumulator (do samochodów z klimatyzacją); 12 – przekaźnik pompy paliwa silnika; 13 – jednostka sterująca lampami w tylnych światłach.

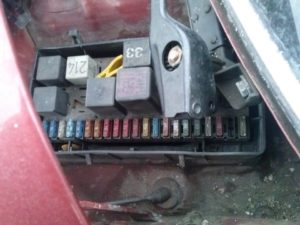

Główne pudełko
Aby uzyskać dostęp, należy zdjąć osłonę zabezpieczającą, odpinając zatrzaski. Lokalizacje bezpieczników są wskazane z tyłu osłony i mogą różnić się od tego materiału.

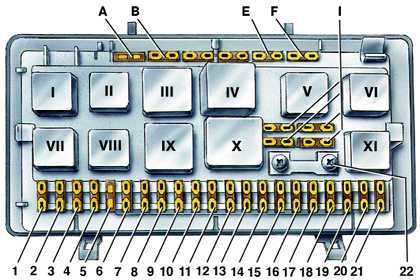

Schemat
Przeznaczenie
| 1 | Światła przeciwmgielne |
| 2 | Kierunkowskazy (w trybie alarmu) |
| 3 | Sygnał dźwiękowy. Zapalniczka. Lampka oświetlająca kartę. Plafon oświetlenia wewnętrznego. Lampka lusterka pasażera. Dolna lampa przedziału pasażerskiego |
| 4 | Światło stopu. Lampka bagażnika |
| 5 | Zapasowy |
| 6 | Reflektor prawy (światło boczne). Prawe światło tylne (światło boczne) |
| 7 | Reflektor lewy (światło boczne). Lewe światło tylne (światło boczne) |
| 8 | Reflektor prawy (światła drogowe). Lampka kontrolna włączenia świateł drogowych |
| 9 | Reflektor lewy (światła drogowe) |
| 10 | Reflektor prawy (światła mijania) |
| 11 | Reflektor lewy (światła mijania) |
| 12 | Lampki oświetlenia zestawu wskaźników. Światła cofania. Pokładowa jednostka układu sterującego |
| 13 | Elektryczna pompa paliwa |
| 14 | Lampy do oświetlenia instrumentów. Lampki oświetlenia tablicy rejestracyjnej. Lampka oświetlająca schowek. Lampka komory silnika |
| 15 | Silnik wycieraczek. Kierunkowskazy (w trybie kierunkowskazów) |
| 16 | Ogrzewana tylna szyba |
| 17 | Silnik wentylatora nagrzewnicy. Silnik wentylatora klimatyzatora |
| 18 | Silnik szyberdachu |
| 19 | Centralny system blokowania zamków drzwi. Silnik napędowy lusterek zewnętrznych |
| 20 | Elementy grzewcze przednich siedzeń |
| 21 | Tylna zapalniczka |
| 22 | Nagrzewnica silnika Diesla |
| A | Zapasowy |
| B* | Urządzenie pamięci elektrycznego napędu regulacji położenia przednich siedzeń |
| MI* | Silniki regulatorów szyb |
| F | Urządzenie holownicze |
| I | Zapasowe bezpieczniki |

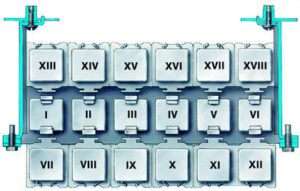

Dodatkowa skrzynka przekaźników
Schemat
Opis
| Przeznaczenie dodatkowego modułu przekaźnikowego | ||
| Przekaźnik N | Nazwa | Numer katalogowy |
| I | Przekaźnik lampki ostrzegawczej zużycia klocków hamulcowych | 431 951 253 A |
| II | Przekaźnik ogrzewania siedzenia | 431 951 253 A |
| III | Przekaźnik impulsowy | 813 906 064 |
| Dodatkowy przekaźnik rozruchowy do systemu automatycznego uruchamiania pojazdu | 431 951 253 A | |
| IV | Przekaźnik opóźnienia | 433 919 577 |
| Przekaźnik do włączania i wyłączania ogrzewania tylnej szyby systemu automatycznego uruchamiania pojazdu | 431 951 253 A | |
| V | Przekaźnik lampki ostrzegawczej awaryjnego ciśnienia oleju w samochodzie: | |
| – z 4-cylindrowymi silnikami benzynowymi | 433 919 082 | |
| – z 5-cylindrowymi silnikami benzynowymi | 433 919 082 | |
| – z 5-cylindrowymi silnikami wysokoprężnymi | 433 919 082 A | |
| Przekaźnik lampki ostrzegawczej pasa bezpieczeństwa | 443 919 469 | |
| VI | Przekaźnik włączający brzęczyk niezapiętych pasów bezpieczeństwa | 857 919 439 |
| Przekaźnik świateł przeciwmgielnych | 431 951 253 F | |
| Przekaźnik do włączania oświetlenia zewnętrznego podczas jazdy w dzień | 431 951 253 D | |
| Przekaźnik antykradzieżowy | 437 927 827 | |
| alarmy | ||
| VII | Przekaźnik przepięciowy | 437 927 825 |
| VIII | Przekaźnik opóźnienia czasowego | 431 951 253 B |
| IX | Przekaźnik bezpieczeństwa | 431 951 253 B |
| klimatyzator | ||
| X | Przekaźnik włączający silnik wentylatora chłodzącego | 431 951 253 B |
| XI | Przekaźnik włączający silnik wentylatora chłodzącego | 431 951 254 B |
| XI-XII | Elektroniczna jednostka sterująca wentylatora chłodzącego | 443 907 393 |
| XIII | rezerwa | |
| XIV | Przekaźnik włączający wycieraczkę tylnej szyby | 171 955 529 |
| XV | Przekaźnik chłodzenia wtryskiwaczy | 431 951 253 A |
| XVI | Przekaźnik świateł mijania reflektorów | 431 951 253 C |
| Przekaźnik kierunkowskazów | 431 951 253 A | |
| Elektroniczna jednostka kontrolująca | 55 906 086 | |
| XVII | Przekaźnik świateł drogowych reflektorów | 431 951 253 A |
| Przekaźnik tubowy dużej mocy | 431 951 253 A | |
| Przekaźnik wzbogacania paliwa | 431 951 253 C | |
| XVIII | Przekaźnik zapłonu | 431 951 253 A |
| Przekaźnik czujnika kondycjonera tlenu | 431 951 253 A | |
