Volvo V40 hatchback produkowane było w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. W tym czasie model przeszedł zmianę stylizacji. W naszym materiale znajdziesz opis bezpieczników i przekaźników Volvo V40 ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

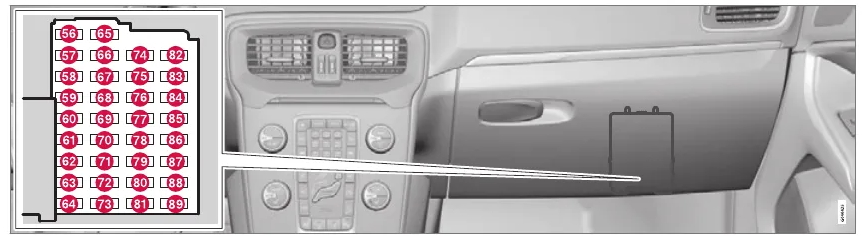

Skrzynka bezpieczników znajduje się pod schowkiem na rękawiczki i jest zamknięta pokrywą ochronną.

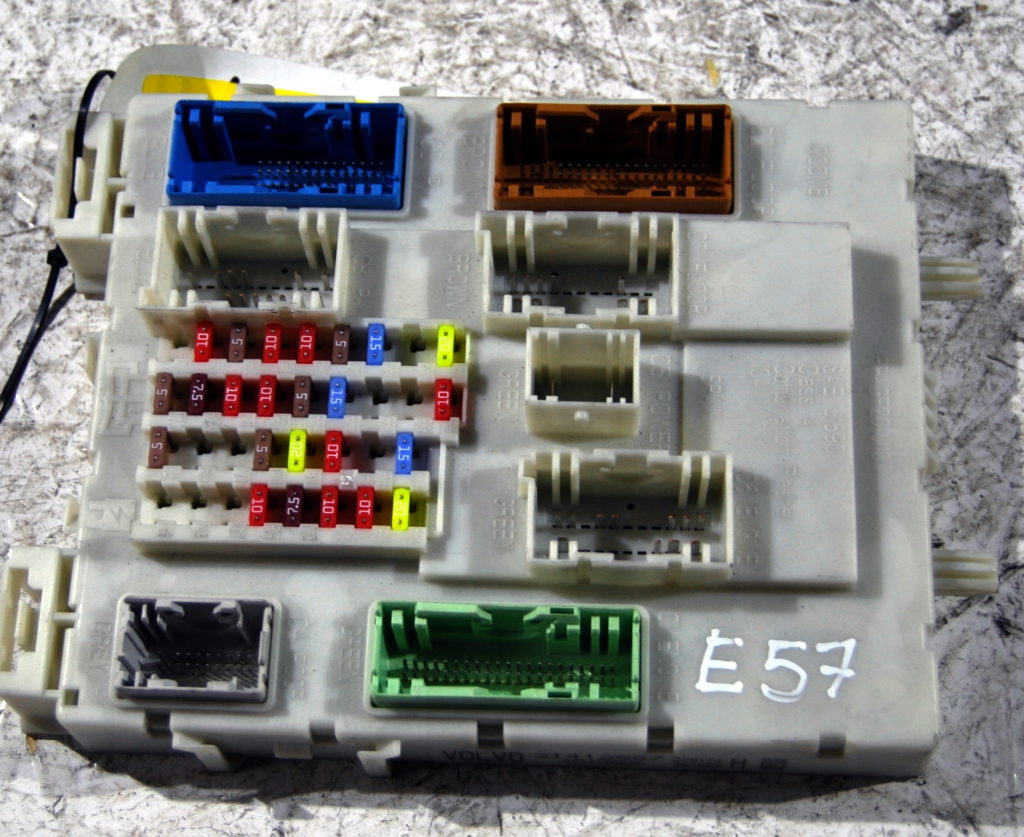

Zdjęcie poglądowe
Schemat
Opis
| 56 | 20A Pompa paliwa |
| 57 | – |
| 58 | 15A Wycieraczka tylnej szyby |
| 59 | 5A Pozycja gotowości, oświetlenie wnętrza |
| 60 | 10A Oświetlenie wewnętrzne; Fotele elektryczne |
| 61 | 10A Żaluzje, dach szklany (opcja) |
| 62 | 5A Czujnik deszczu (opcja); Przyciemniane wewnętrzne lusterko wsteczne (opcja); Czujnik wilgotności (opcja) |
| 63 | 5A System ostrzegania o kolizji (opcja) |
| 64 | – |
| 65 | 10A Odblokowanie tylnych drzwi (patrz także bezpiecznik 84) |
| 66 | |
| 67 | 5A Pozycja rezerwowa 3, napięcie stałe |
| 68 | 15A Blokada kierownicy |
| 69 | 5A Zespolona tablica przyrządów |
| 70 | 10A Centralny zamek, korek wlewu paliwa (patrz także bezpiecznik 83) |
| 71 | 10A Panel klimatyczny |
| 72 | 7,5A Moduł kierownicy |
| 73 | 5A Syrena alarmowa (opcja); Złącze danych OBDII |
| 74 | 15A Światła drogowe |
| 75 | |
| 76 | 10A Światło cofania |
| 77 | 20A Wycieraczki (patrz także bezpiecznik 82); Wycieraczka tylna (patrz także bezpiecznik 82) |
| 78 | 5A Elektroniczne zabezpieczenie przed kradzieżą |
| 79 | 15A Pozycja rezerwowa 1, napięcie stałe |
| 80 | 20A Pozycja rezerwowa 2, napięcie stałe |
| 81 | 5A Alarm czujnika ruchu (opcja); zdalny odbiornik |
| 82 | 20A Wycieraczki (patrz także bezpiecznik 77); Wycieraczka tylnej szyby (patrz także bezpiecznik 77) |
| 83 | 10A Centralny zamek, korek wlewu paliwa (patrz także bezpiecznik 70) |
| 84 | 10A Odblokowanie tylnych drzwi (patrz także bezpiecznik 65) |
| 85 | Element PTC 7,5 A, nagrzewnica powietrza (opcja); Przycisk ogrzewania tylnego siedzenia (opcja) |
| 86 | 10A Poduszki powietrzne; Poduszka powietrzna dla pieszych |
| 87 | 7,5 A, pozycja gotowości 4, stałe napięcie |
| 88 | |
| 89 |
Skrzynka bezpieczników i przekaźników

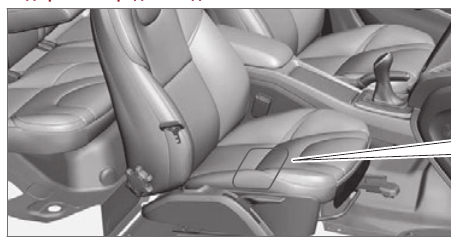

Kolejna skrzynka bezpieczników/przekaźników znajduje się pod przednim siedzeniem pasażera i zapewnia przede wszystkim ochronę systemu informacyjno-rozrywkowego oraz funkcji podgrzewania siedzenia.

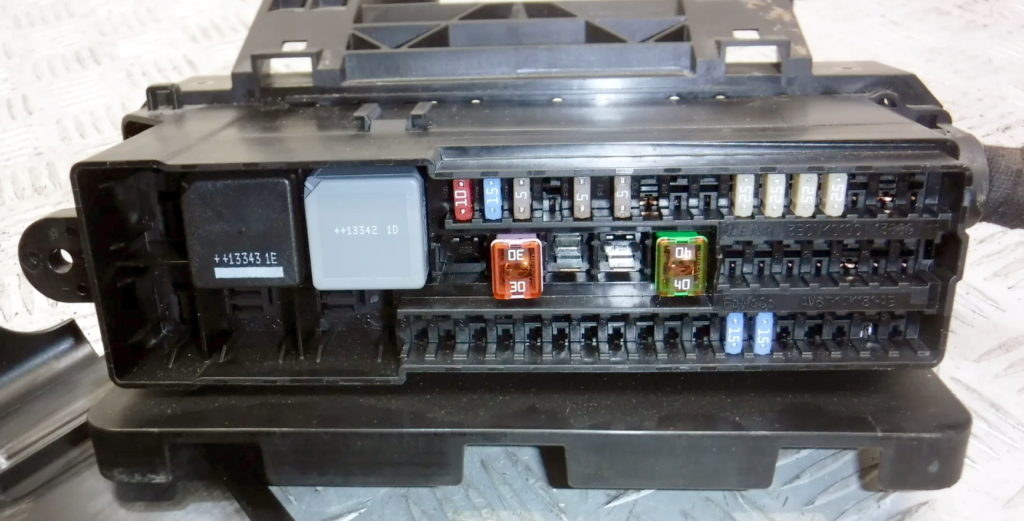

Zdjęcie

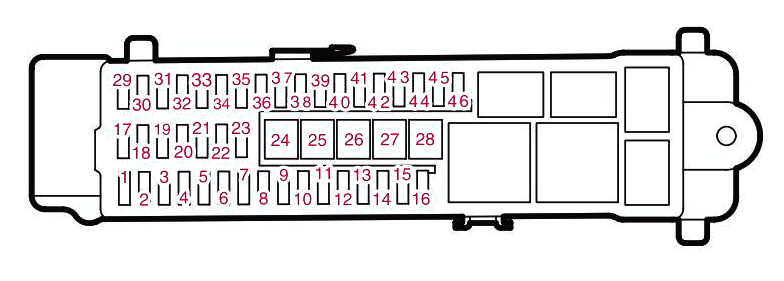

Schemat
Przeznaczenie
| 1 | – |
| 2 | 10A bezkluczykowy (opcja) |
| 3 | 5A Klamka drzwi (bezkluczykowa (opcja)) |
| 4 | 25A Panel sterowania lewych przednich drzwi |
| 5 | 25A Panel sterowania, prawe przednie drzwi |
| 6 | 25A Panel sterowania lewych tylnych drzwi |
| 7 | 25A Panel sterowania, prawe tylne drzwi |
| 8 | – |
| 9 | 20A Fotel elektryczny lewy (opcja) |
| 10 | – |
| 11 | – |
| 12 | 5A Jednostka sterująca dźwiękiem (wzmacniacz) (opcja) |
| 13 | – |
| 14 | 5A Telematyka (opcja); Bluetooth (opcja) |
| 15 | 15A Dźwięk; Jednostka sterująca systemem informacyjno-rozrywkowym |
| 16 | 10A Radio cyfrowe (opcja); Telewizor (opcja) |
| 17 | Gniazdo 15 A 12 V, przestrzeń bagażowa |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | Gniazdo 20A dla przyczepy 2 (opcja) |
| 24 | 40A Bezpiecznik główny dla bezpieczników 12-16; informacja i rozrywka |
| 25 | – |
| 26 | Gniazdo przyczepy 40A 1 (opcja) |
| 27 | 30A Ogrzewana tylna szyba |
| 28 | – |
| 29 | 5A BLIS (opcja) |
| 30 | 5A Asystent parkowania (opcja) |
| 31 | 5A Kamera parkowania (opcja) |
| 32 | – |
| 33 | – |
| 34 | 15A Ogrzewanie siedzenia (strona kierowcy) |
| 35 | 15A Ogrzewanie siedzenia (strona pasażera) |
| 36 | – |
| 37 | – |
| 38 | – |
| 39 | 15A Ogrzewanie siedzenia tylnego prawego (opcja) |
| 40 | 15A Ogrzewane tylne lewe siedzenie (opcja) |
| 41 | Moduł 15A AWD (opcja) |
| 42 | – |
| 43 | – |
| 44 | – |
| 45 | – |
| 46 | – |
Komora silnika

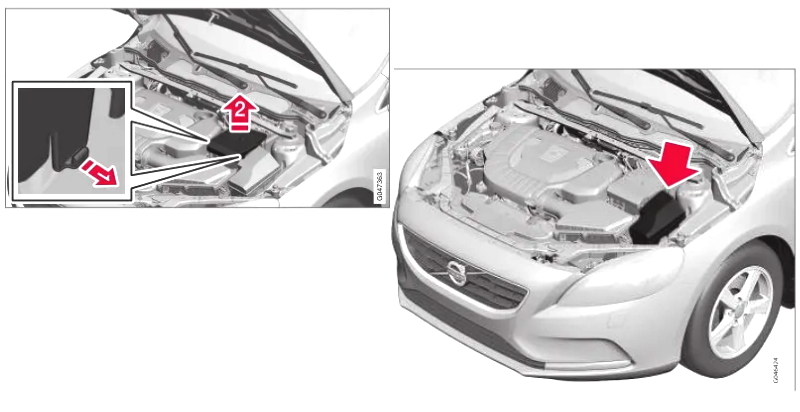

Pod maską, w komorze silnika, znajduje się główna skrzynka bezpieczników i przekaźników.

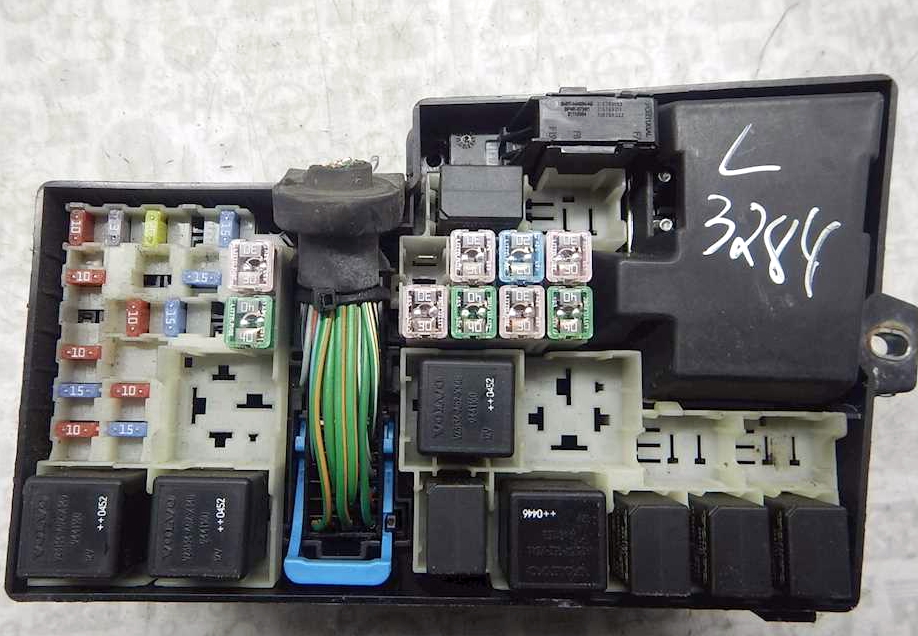

Zdjęcie poglądowe

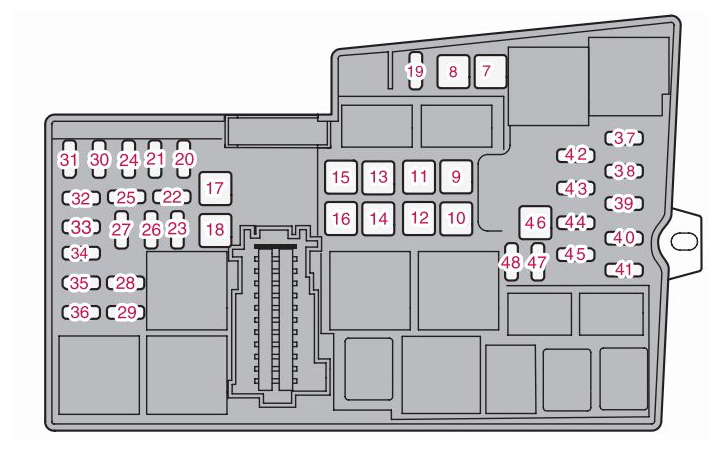

Schemat
Oznaczenie
| 7 | Pompa ABS 40A |
| 8 | Zawory ABS 30A |
| 9 | Spryskiwacze reflektorów 20A (opcja) |
| 10 | Wentylator 40A |
| 11 | – |
| 12 | 30A Bezpiecznik główny dla bezpieczników 32-36 |
| 13 | – |
| 14 | 40A Ogrzewana przednia szyba, prawa strona (opcja) |
| 15 | – |
| 16 | 40A Szyba przednia podgrzewana, lewa strona (opcja) |
| 17 | 20A Ogrzewanie postojowe (opcja) |
| 18 | Wycieraczki 20A |
| 19 | 5A Centralny moduł elektroniczny, napięcie odniesienia, akumulator zapasowy (Start/Stop) |
| 20 | Róg 15A |
| 21 | 5A Światło stopu |
| 22 | – |
| 23 | 5A Sterowanie reflektorami |
| 24 | 5A Wewnętrzne cewki przekaźnika |
| 25 | Gniazdo 15 A 12 V z przodu konsoli między fotelami |
| 26 | 15A Moduł sterujący skrzynią biegów |
| 27 | Sprzęgło elektromagnetyczne klimatyzacji 15A (1,6 litra, 5-cylindrowa benzyna) |
| 28 | Gniazdo 15A 12 V, konsola tunelowa z tyłu |
| 29 | – |
| 30 | 5A Moduł sterujący silnika (4-cyl. 2,0 l, 5-cyl.) |
| 31 | 20A Prawy fotel sterowany elektrycznie (opcja) |
| 32 | 10A Cewka przekaźnika w przekaźniku wentylatora chłodnicy (4-cyl. 1,6 l, 5-cylindrowy olej napędowy); Sondy lambda (benzyna 4-cylindrowa 1,6 l); Miernik masy powietrza (Diesel 1,6 l, Diesel 5-cyl.), zawór obejściowy, chłodzenie EGR (Diesel 1,6 l); Obejście elektromagnesu chłodzącego EGR (5-cylindrowy olej napędowy); Zawór regulatora przepływu paliwa (5-cylindrowy diesel); Zawór regulatora ciśnienia paliwa (5-cylindrowy olej napędowy) |
| 32 | Sondy lambda 15A (4-cyl. 2,0 l); Cewka przekaźnika w przekaźniku wentylatora chłodzącego (4-cyl. 2,0 l) |
| 32 | 20A Cewka przekaźnika w przekaźniku wentylatora chłodnicy (benzyna 5-cylindrowa); Sondy lambda (benzyna 5-cylindrowa) |
| 32 | 20A Cewka przekaźnika w przekaźniku wentylatora chłodnicy (benzyna 5-cylindrowa); Sondy lambda (benzyna 5-cylindrowa) |
| 33 | 10A Pompa olejowa automatycznej skrzyni biegów (5-cyl.); Czujnik masowego przepływu powietrza (benzyna 1,6 l, benzyna 5-cylindrowa); Zawór EVAP (benzyna 1,6 l); Zawory (4-cylindrowe 2,0 l, 5-cylindrowe benzynowe); Elektrozawory (benzyna 5-cylindrowa); grzejnik karteru (benzyna 5-cylindrowa); Zarządzanie silnikiem turbo (diesel 1,6 l); Zawór regulatora przepływu paliwa (diesel 1,6 l); Osłona rolki chłodnicy modułu sterującego (Diesel 1,6 l); Chłodzenie tłoka elektromagnesu (5-cylindrowy diesel); Zawór sterujący turbosprężarką (5-cylindrowy olej napędowy); Czujnik poziomu oleju (5-cylindrowy diesel); Sprężarka klimatyzacji (4-cyl. 2,0 l, 5-cylindrowy diesel); Pompa oleju (4-cyl. 2,0 l); Zawór chłodzący układu klimatyzacji (4-cylindrowy silnik wysokoprężny 2,0 l); Cewki przekaźników w przekaźnikach do funkcji start/stop |
| 34 | Zawory 10A (1,6 l, benzyna); Elektrozawory (1,6 litra benzyny); Wtryskiwacze (benzyna 5-cylindrowa); Sonda lambda (5-cylindrowy diesel); Grzałka karteru (5-cylindrowy olej napędowy) |
| 34 | Zawór 15A (4-cylindrowy silnik wysokoprężny 2,0 l); Zawór EVAP (4-cyl. benzyna 2,0 l); podgrzewacz karteru (4-cylindrowy, 2,0 l benzyna); Moduł sterujący silnika (4-cyl. 2,0 l), czujnik masowego przepływu powietrza (4-cyl. 2,0 l); Termostat (4-cyl. benzyna 2,0 l); Pompa chłodząca do recyrkulacji spalin (4-cylindrowy silnik wysokoprężny 2,0 l) Moduł sterujący świec żarowych (4-cylindrowy 2,0 l olej napędowy) |
| 35 | 10A Cewki zapłonowe (benzyna 1,6 l, benzyna 5-cylindrowa) |
| 35 | 15A Cewki zapłonowe (benzyna 4-cylindrowa 2,0 l); Podgrzewany filtr oleju napędowego (1,6 l oleju napędowego, 5-cylindrowy olej napędowy); Moduł sterujący świec żarowych (5-cylindrowy olej napędowy) |
| 35 | 25A Podgrzewany filtr oleju napędowego (4-cylindrowy olej napędowy 2,0 l) |
| 36 | 10A Moduł sterujący silnika (1,6 l) |
| 36 | 15A Moduł sterujący silnika (4-cyl. 2,0 l, 5-cyl.); Korpus przepustnicy (benzyna 5-cylindrowa) |
| 37 | 5A ABS |
| 38 | 10A Moduł sterujący silnika; Moduł sterujący skrzynią biegów; poduszki powietrzne |
| 39 | 10A Regulacja reflektorów (opcja) |
| 40 | 5A Sterowanie serwomechanizmem elektrycznym |
| 41 | 15A Centralny moduł elektroniczny |
| 42 | – |
| 43 | – |
| 44 | 5A System ostrzegania o kolizji |
| 45 | 5A Czujnik pedału przyspieszenia |
| 46 | Punkt ładowania, akumulator zapasowy |
| 47 | – |
| 48 | 10A Pompa płynu chłodzącego (jeśli nie ma ogrzewania postojowego) |
Za działanie zapalniczki odpowiadają bezpieczniki 25 i 28 na 15A.
