Volvo 440 sedan, Volvo 440 hatchback i Volvo 480 kombi były produkowane w latach 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997. W tym czasie modele te były odnowiony. W naszym materiale znajdziesz opis bezpieczników i przekaźników Volvo 460 440 480 ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę. Podsumowując, proponujemy zapoznać się z obwodami elektrycznymi samochodu.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Skrzynka bezpiecznikowa

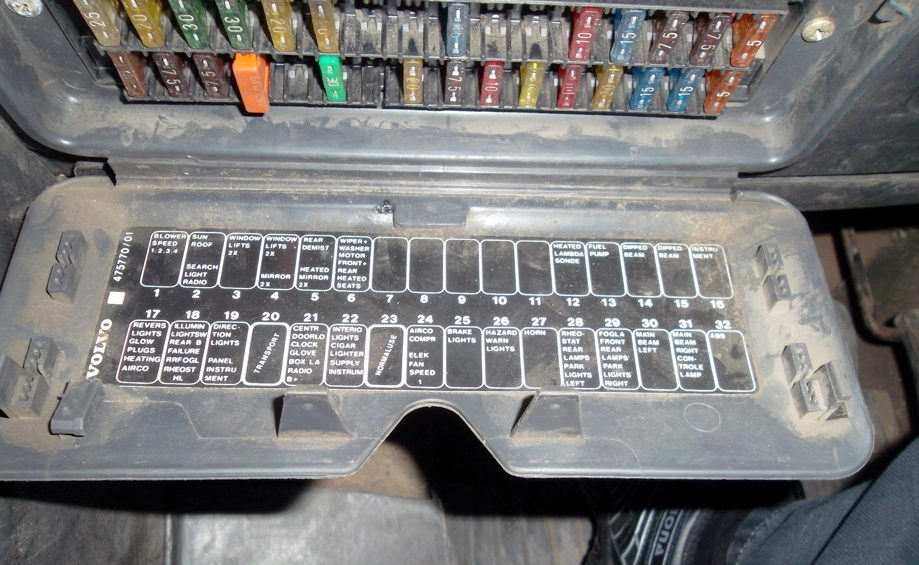

W kabinie pasażerskiej skrzynka bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy i jest zamknięta pokrywą ochronną.
Sprawdź opis ze swoimi schematami na okładce klocków.
Typ 1

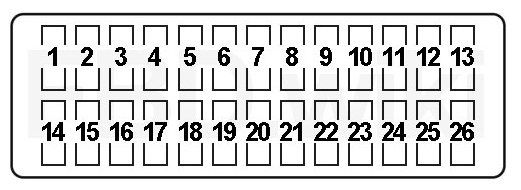

Schemat
Opis
| 1 | 15A Zapalniczka, oświetlenie wnętrza, oświetlenie bagażnika, oświetlenie komory silnika, oświetlenie schowka podręcznego, radio, zegar, wielofunkcyjna jednostka sterująca, antena mocy (’91 →), elektroniczne centrum informacji (’91 →), LED (alarm antykradzieżowy) (‘ 91 →)) |
| 2 | 20A Światła przeciwmgielne, system migania reflektorów, tylne światła przeciwmgielne (’91 →) |
| 3 | 30A Wentylator nagrzewnicy (maksymalna prędkość) |
| 4 | 30A Silniki reflektorów, centralny zamek (’86-’90), oświetlenie dziurki od klucza w drzwiach kierowcy |
| 5 | 15A ’86–’90: Światła stopu, antena zasilająca |
| 30A ’91 →: Szyby drzwiowe i szyberdach | |
| 6 | 7,5 A Tylne światła przeciwmgielne |
| 7 | Przekaźnik ABS 30A |
| 8 | 7,5A Lewy reflektor (światła drogowe) |
| 9 | 7,5A Reflektor prawy (światła drogowe), lampka ostrzegawcza |
| 10 | 7,5A Lewe światła pozycyjne i tylne, oświetlenie tablicy przyrządów, przekaźnik świateł mijania (’91 →) |
| 11 | 7,5A Prawe światła pozycyjne i tylne, oświetlenie tablicy rejestracyjnej, przekaźnik świateł przeciwmgłowych (’91 →) |
| 12 | 7,5A Lewy reflektor (światła mijania) |
| 13 | 7,5 A Prawy reflektor (światła mijania) |
| 14 | 30A sprężarka klimatyzacji i wentylator (przekaźnik), światła stopu (’91 →), diagnostyczny punkt kontrolny (’91 →) |
| 15 | 15A ’86-’90: Podgrzewana tylna szyba i lusterka zewnętrzne |
| 20A ’91 →: Ogrzewana tylna szyba i lusterka | |
| 16 | 20A Dodatkowe światła drogowe, klakson, autoalarm |
| 17 | 15A ’86–’90: Kierunkowskazy |
| 20A ’91-: Przekaźnik rozruchu, wycieraczka tylna | |
| 18 | 20A Spryskiwacze reflektorów, kierunkowskazy (’91 →) |
| 19 | 7,5A Alternator, manometr oleju, oświetlenie zegara i przyrządów, lampki ostrzegawcze (’86-’90) |
| 20 | 30A Światła cofania, sterowanie ogrzewaniem (’86-’90), podgrzewane siedzenia, przekaźnik sprężarki (’91 →) |
| 21 | ABS |
| 22 | 15A Włącznik świateł, światła do jazdy dziennej, klamry pasów bezpieczeństwa (oświetlenie (’86-’90)) |
| 23 | 15A Silniki wycieraczek, pompa spryskiwacza szyby przedniej, uchylny dach (’86-’90) |
| 24 | 30A Elektryczne szyby i lusterka w drzwiach |
| 25 | Wentylator klimatyzacji i/lub wentylator nagrzewnicy 20 A, radio |
| 26 | Silnik ABS 30A |
Za działanie zapalniczki odpowiada bezpiecznik nr 1 na 15A. W przeciwnym razie bezpiecznik zapalniczki znajduje się w skrzynce pod maską.
Typ 2

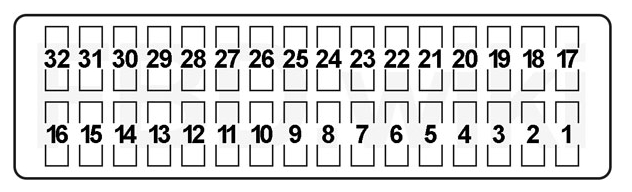

Schemat
Przeznaczenie
| 1 | 25A Moduł wentylacyjno-grzejny (VM) |
| 2 | 15A ’91–’92: Radio, złącze testowe ABS, przekaźnik światła tylnego (N+ML) |
| 15A ’92–’93 (440 i 460 LHD): Radio (zasilanie) | |
| ’92 → (RHD): Radio (oświetlenie) | |
| 10A ’92-’94 (480 – LHD): Radio (zasilanie) | |
| 3 | 30A 440 i 460: Elektryczne szyby tylne |
| 4 | 30A Elektryczne szyby i lusterka przednie |
| 5 | 20A 440 i 460: ogrzewanie tylnej szyby. |
| 6 | 15A Wycieraczki przedniej i tylnej szyby (elektryczne, przełącznik i pompa), podgrzewane siedzenia |
| 20A ’92–’94 (480): Podgrzewane siedzenia, wycieraczki, zasilacz CEM | |
| 7 | 10A ’91–’92: Zamek centralny, oświetlenie dziurki od klucza |
| 15A ’92–’93 (440 i 460): spryskiwacze reflektorów | |
| 30A ’92-’94 (480): Klimatyzacja (przekaźnik), światła stopu, tester diagnostyczny | |
| 8 | 5A ’91–’92: Oświetlenie schowka, radio, zegar |
| 20A ’92-’94 (480): Klakson, dodatkowe światła drogowe, centralny zamek. | |
| 9 | 15A ’91-’92: Lampa zapłonowa, oświetlenie wnętrza, wewnętrzny przekaźnik opóźnienia czasowego, tablica przyrządów (zegar), szyberdach. |
| 20A ’92-’94 (480): Blokada rozruchu, wycieraczka tylna | |
| 10 | Antena silnikowa 7,5 A, oświetlenie bagażnika, zapalniczka |
| 20A ’92–’94 (480): Spryskiwacze reflektorów, kierunkowskazy, światła awaryjne. | |
| 11 | 92–’94 (480): Tylne światło kłody (lewe) |
| 12 | 10A ’91-’92 (LHD): Czujnik tlenu |
| 10A ’91-’92 (RH): Pompa paliwa | |
| 10A ’92 →: Czujnik tlenu | |
| 13 | 10A ’91-’92 (LHD): Pompa paliwa |
| 10A ’91–’92 (kierownica po prawej stronie): Czujnik tlenu | |
| 10A ’92 →: Pompa paliwa | |
| 14 | 7,5 A Prawy reflektor (światła mijania) |
| 15 | 7,5A Lewy reflektor (światła mijania) |
| 16 | 30A ’91-’92: Przekaźnik pompy ABS |
| 5A ’92 →: Pulpit nawigacyjny | |
| 17 | 5A Brzęczyk ostrzegawczy „Światła włączone”, przekaźnik sprężarki, światła cofania, grzałka karteru, punkt diagnostyczny wtrysku paliwa, odcięcie paliwa, podgrzewacz gaźnika |
| 7.5A ’92- (440 i 460 z wyjątkiem U/FT): światła cofania, brzęczyk ostrzegawczy, przekaźnik sprężarki, grzałka karteru, punkt diagnostyczny wtrysku paliwa | |
| 7,5 A ’92–’94 (480): zasilacz CEM, lampka ostrzegawcza pasów bezpieczeństwa, czujniki ładowania akumulatora i ciśnienia oleju, podświetlenie włącznika świateł pojazdu, reostat, ECU (B18FT) | |
| 18 | 5A ’91-’92: Oświetlenie włącznika świateł pojazdu, tablica przyrządów, wewnętrzny przekaźnik opóźnienia czasowego, czujnik awarii lampy (lampy tylne) |
| 7,5 A ’92–’93 (440 i 460): Oświetlenie włącznika świateł pojazdu, reostat (HL), czujnik awarii lampy (światła tylne), przekaźnik tylnego światła przeciwmgielnego, przekaźnik opóźnienia oblodzenia wnętrza | |
| 15A ’92–’94 (480): Klimatyzacja, światła cofania, czujnik awarii żarówki (światła tylne), grzałka karteru. | |
| 19 | 5A ’91-’92: Kierunkowskazy, czujnik ciśnienia oleju, sterownik ABS. |
| 7,5A ’92–’93 (440 i 460): kierunkowskazy, presostat oleju, woltomierz. | |
| 15A ’92–’94 (480): Włącznik świateł (światła do jazdy dziennej), przekaźnik świateł mijania (RHD) | |
| 20 | – |
| 21 | 15A ’92–’93 (440 i 460): Centralny zamek, oświetlenie dziurki od klucza, oświetlenie schowka podręcznego, radio (LHD: pamięć; RHD: zasilacz), zegar |
| 7,5 A ’92–’94 (480): zapalniczka samochodowa, lampka z dziurką od klucza, elektroniczne centrum informacyjne, radio (LHD: pamięć; RHD: zasilacz) | |
| 22 | 5A ’91-’92: Przekaźnik tylnego światła przeciwmgłowego |
| 15A ’92–’93 (440 i 460): Światło zapłonu, oświetlenie wewnętrzne, wewnętrzny przekaźnik opóźnienia czasowego, zegar (deska rozdzielcza), szyberdach. | |
| 7,5A ’92–’93 (440 i 460): ECU (B18FT) | |
| 7,5A ’92–’94 (480): Zegar, oświetlenie schowka podręcznego, lampka włącznika zapłonu, dioda LED alarmu samochodowego, pomocnicza pompa wodna (B18FT) (oś) | |
| 23 | 15A ’91-’92: Spryskiwacze reflektorów |
| ’92–93 (440 i 460): most | |
| 24 | 15A Klimatyzacja (sprężarka i wentylator chłodzący) |
| 20A ’92 –’94 (480): Światła przeciwmgielne (kierownica z lewej i prawej strony), światło bagażnika, przełącznik świateł drogowych/martwych, antena mocy, walka wewnętrzna | |
| 25 | 7,5A Światła stopu |
| 20A ’92–’94 (480): Podgrzewana tylna szyba/lusterko zewnętrzne | |
| 26 | 7.5A ’91–’92: Ostrzeżenie o zagrożeniu |
| 10A ’92 –’93 (440 i 460): Sygnalizacja zagrożeń | |
| 30A ’92–’94 (480): Silniki reflektorów | |
| 27 | 10A Klakson, pomocnicza pompa wodna (’92- (B18FT)) |
| 30A ’92–’94 (480): Elektryczne szyby w drzwiach, podnoszony dach. | |
| 28 | 7,5A Podświetlenie radia, włącznika ogrzewania siedzenia i tablicy przyrządów, reostatu, lewej lampy pozycyjnej, pozycyjnej lampy awaryjnej |
| 7,5 A ’92-’94 (480): Lewe światło pozycyjne, lampka ostrzegawcza parkowania, lampy tylne (lewe i prawe), przekaźnik świateł mijania świateł drogowych (RHD) | |
| 29 | Przekaźnik światła przeciwmgielnego 15 A (N+NL), światło pozycyjne prawe, oświetlenie tablicy rejestracyjnej, światło radia (’92-(LL)), tylne światło przeciwmgielne (’92-(RHD)) |
| 7,5A ’92–’94 (480): Obrys prawy, radio (oświetlenie), światła przeciwmgielne (kierownica z lewej i prawej strony), światła tylne (z lewej i prawej strony), oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgłowe (kierownica z prawej strony) | |
| 30 | 7,5A Lewy reflektor (światła drogowe) |
| 31 | 7,5A Prawy, reflektor (światła drogowe), lampka kontrolna, dodatkowe reflektory świateł drogowych (przełącznik) |
| 32 | 30A ’91-’92: Przekaźnik ABS |
| 5A ’92 →: ABS |
Skrzynka przekaźników
Umieszczony pod maską i przykryty osłoną ochronną.
Typ 1

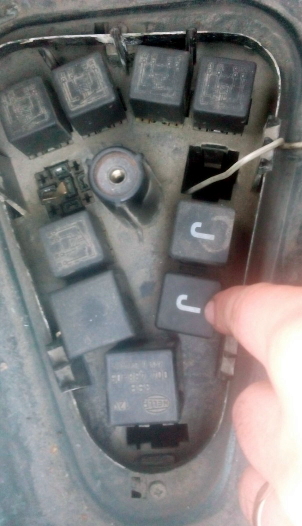

Zdjęcie poglądowe

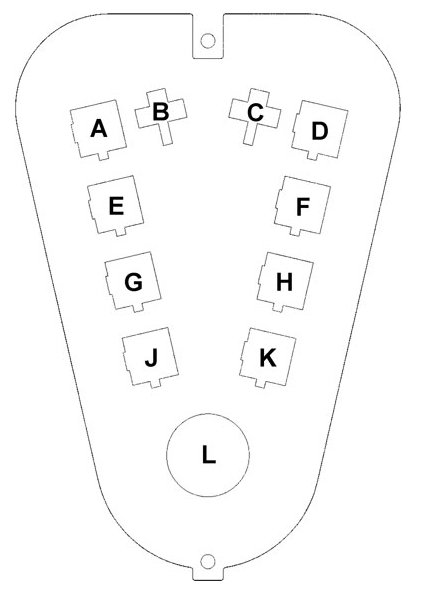

Schemat
Oznaczenie
| A | Reflektory |
| B | ’86–’88: Światła przeciwmgielne |
| 88–1991: Terminal 75 | |
| B18F: Pomocnicza pompa wodna | |
| 92–1996: Terminal 75a | |
| C | Zapłon (zacisk 15) |
| D | ’86–88: Terminal 75 |
| B18F, B18FT (EP, FP): pomocnicza pompa wodna | |
| mi | ’86-’90: klimatyzacja |
| ’91–’92 (Holandia, Norwegia): Tylne światła przeciwmgielne | |
| ’92–’96: Światła przeciwmgielne | |
| F | Podwójnego działania (silniki reflektorów) |
| ’92–’93 (440 i 460): spryskiwacz reflektorów | |
| G | Most |
| Holandia, Norwegia: tylne światła przeciwmgielne | |
| Norwegia (’86–’87): pompa paliwa | |
| GB (’87–’96): inhibitor (przyciemnianie świateł mijania) | |
| H | ’88–’91: Światła przeciwmgielne |
| Norwegia (’87–’90): inhibitor (światła przeciwmgielne) | |
| Norwegia (’86–’87): Monitorowanie wtrysku paliwa | |
| ’92–’93 (440 i 460): wewnętrzne opóźnienie czasowe | |
| J | Moc ABS |
| GB (’86–’87): Inhibitor (światła mijania z przyciemnianiem) | |
| ’92–’93 (440 i 460): Spryskiwacz/wycieraczka przedniej szyby | |
| K | Pompa ABS |
| 92–1996: Terminal 75b | |
| L | Most |
| Detektor awarii lampy (reflektory) |
Typ 2

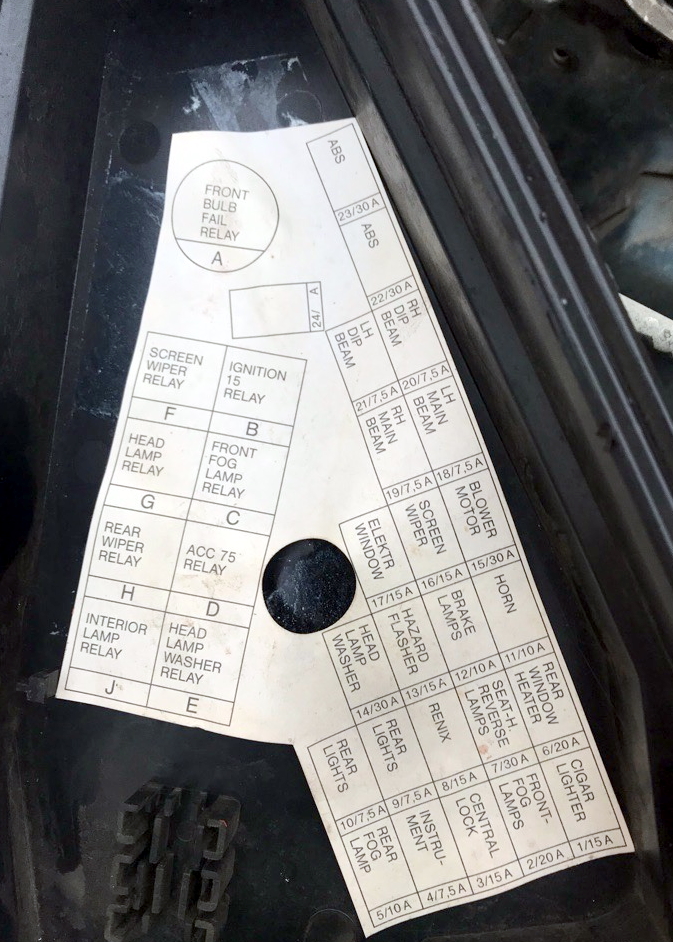

Zdjęcie poglądowe schematu z pokrywy pudełka

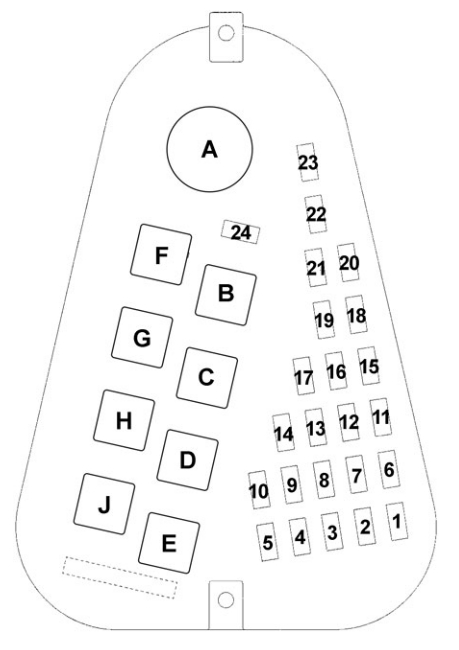

Schemat
Opis
| 1 | Zapalniczka 15A , oświetlenie wnętrza, oświetlenie bagażnika |
| 2 | – |
| 3 | 15A Centralny zamek, pomocnicza pompa wodna |
| 4 | Zegar 7,5A, deska rozdzielcza, radio |
| 5 | 10A Tylne światło przeciwmgłowe, spryskiwacze reflektorów |
| 6 | 20A Kierunkowskazy, zegar, brzęczyk, moduł ogrzewania, podgrzewana tylna szyba i lusterka wsteczne |
| 7 | 30A Przekaźnik oświetlenia wnętrza, ogrzewania siedzeń, świateł cofania, świateł przeciwmgielnych |
| 8 | Deska rozdzielcza 15A |
| 9 | 7,5A Lewe światło tylne, reostat |
| 10 | 20A Prawe tylne światło |
| 11 | 10A Klakson, przekaźnik klimatyzacji |
| 12 | Światła stopu 10A |
| 13 | 15A Światła awaryjne |
| 14 | Przekaźnik klimatyzacji 30A, wentylator chłodzenia silnika, sprężarka, spryskiwacze reflektorów |
| 15 | 30A Moduł grzewczy/dach otwierany |
| 16 | 15A Spryskiwacz/wycieraczka szyby przedniej i tylnej |
| 17 | 15A Radio, elektrycznie sterowane szyby i lusterka |
| 18 | 7,5A Lewy reflektor (światła drogowe) |
| 19 | 7,5A Prawy reflektor (światła drogowe) |
| 20 | 7,5 A Prawy reflektor (światła mijania) |
| 21 | 7,5A Lewy reflektor (światła mijania) |
| 22 | 30A ABS |
| 23 | 30A ABS |
| 24 | – |
| Przekaźnik | |
| A | Detektor awarii lampy (reflektory) |
| B | Zapłon (zacisk 15) |
| C | Światła przeciwmgielne |
| D | Terminal 75 |
| mi | Spryskiwacz reflektorów |
| F | Wycieraczka z przerwami |
| G | Reflektor |
| H | Wycieraczka tylnej szyby przerywana |
| J | Wewnętrzne opóźnienie czasowe |
Schemat połączeń Volvo 440 460 480
Potrzebujesz więcej informacji na temat schematów połączeń Volvo 440 460 480? Przestudiuj ten przewodnik: „ pobierz ”
A jeśli masz coś do dodania – napisz w komentarzach.
