Volvo S80 2 generacji produkowane było w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W tym czasie model przeszedł zmianę stylizacji . W tej publikacji znajdziesz opis bezpieczników i przekaźników do Volvo S80 ze schematami skrzynek bezpieczników, lokalizacją i zdjęciami. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski

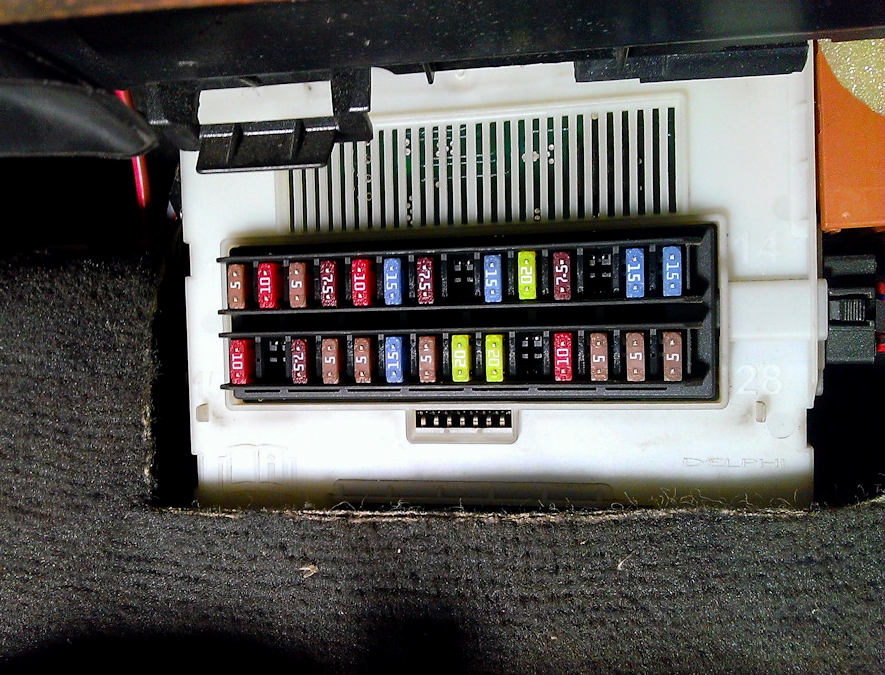

W kabinie pasażerskiej pod tablicą rozdzielczą po stronie pasażera znajduje się skrzynka bezpieczników. Aby uzyskać do niego dostęp, należy zdjąć tapicerkę wewnętrzną i otworzyć pokrywę ochronną.
Schemat
Opis
| F1 | 5A Czujnik deszczu (wycieraczka) |
| F2 | Układ SRS 10A |
| F3 | Hamulce ABS 5A. Elektryczny hamulec postojowy |
| F4 | 7,5 A Pedał przyspieszenia*, nagrzewnica powietrza (RTS). Fotele z ogrzewaniem elektrycznym |
| F5 | Pusty |
| F6 | 15A System audio |
| F7 | 7,5A Elektryczny moduł sterujący kolumny kierownicy |
| F8 | pusty |
| F9 | 15A Światła drogowe |
| F10 | Właz 20A |
| F11 | Światła cofania 7,5A |
| F12 | pusty |
| F13 | 15A Światła przeciwmgielne |
| F14 | 15A Wycieraczka/spryskiwacz przedniej szyby |
| F15 | 10A Tempomat |
| F 16 | pusty |
| F17 | Lampa sufitowa 7,5 A. Panel sterowania w drzwiach kierowcy / elektrycznie sterowany fotel pasażera* |
| F18 | 5A Wyświetlacz wielofunkcyjny |
| F19 | 5A Elektryczny fotel kierowcy |
| F20 | 15A Zagłówki tylnych siedzeń |
| F21 | 5A System antykradzieżowy |
| F22 | 20A Pompa paliwa |
| F23 | 20A Blokada kolumny kierownicy |
| F24 | 15A Zapasowe |
| F25 | 10A Zamki pokrywy bagażnika/zbiornika paliwa |
| F26 | 5A Syrena antywłamaniowa |
| F27 | 5A Przełącznik rozrusznika |
| F28 | 5A Światła stopu |
Komora silnika
W komorze silnika skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, po lewej stronie komory silnika.
Sam blok składa się z kilku działów.
Na zdjęciu przykładowy dostęp do dolnej części.
Schemat
Przeznaczenie
Sekcja A
| F1 | 60/50A Wielofunkcyjny moduł sterujący |
| F2 | |
| F3 | |
| F4 | |
| F5 | |
| F6 | rezerwa |
| F7 | 100A Dodatkowa grzałka |
| F30 | Sterownik silnika 10A |
| F31 | 15A Automatyczna skrzynia biegów |
| F32 | Sprzęgło elektromagnetyczne sprężarki AC 15A |
| F33 | 5A Przekaźnik spryskiwacza |
| F34 | Rozrusznik 30A |
| F35 | 20A Cewki zapłonowe |
| F36 | Sterownik silnika 10/15A |
| F37 | 10/15A Sterowanie silnikiem |
| F38 | |
| F39 | |
| F40 | 10/20 A Pompa wodna (V8) Wentylacja skrzyni korbowej (5-cylindrowy silnik benzynowy) Nagrzewnica filtra cząstek stałych, nagrzewnica wentylacji skrzyni korbowej (5-cylindrowy olej napędowy) |
| F41 | Zarządzanie silnikiem |
| F42 | Świece żarowe 70A |
| F43 | 50/60A Silnik wentylatora chłodzącego |
| F44 | |
| 1 | Przekaźnik rozrusznika |
| 2 | Przekaźnik sterujący silnikiem |
| 3 | Przekaźnik klimatyzacji |
| 4 | rezerwa |
Sekcja B
| F15 | rezerwa |
| F 16 | 10A Moduł sterujący zasięgiem reflektorów |
| F17 | 20A Wielofunkcyjny moduł sterujący |
| F18 | Czujnik odległości od przeszkody 5A (tempomat adaptacyjny) |
| F19 | Wspomaganie kierownicy 5A |
| F20 | 10A Moduł sterujący silnika, skrzynia biegów. SRS |
| F21 | 10A Podgrzewacze strumieniowe spryskiwaczy przedniej szyby |
| F22 | 20A Pompa podciśnieniowa wspomagania hamulców |
| F23 | Włącznik reflektorów 5A |
| F24 | 5A Spryskiwacze reflektorów |
| F25 | Zapalniczka 15A , złącza zasilania akcesoriów z przodu i z tyłu |
| F26 | Właz 10A |
| F27 | 15A Przekaźnik, blok w komorze silnika |
| F28 | 20A Dodatkowe oświetlenie |
| F29 | 15A Róg |
Za działanie zapalniczki odpowiada bezpiecznik nr 25 przy 15A.
Sekcja C
| 8 | 20A 2011-2013: Spryskiwacze reflektorów |
| 40A 2014-2016: Podgrzewana przednia szyba, lewa strona | |
| 9 | Wycieraczki 30A |
| 10 | 25A Autonomiczny grzejnik |
| 11 | Wentylator 40A |
| 12 | 40A 2014-2016: Podgrzewana przednia szyba, prawa strona |
| 13 | Pompa ABS 40A |
| 14 | 20A ABS |
Bagażnik

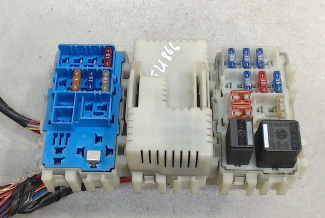

W bagażniku po lewej stronie, za zabezpieczeniem, zainstalowany jest kolejny blok z bezpiecznikami i przekaźnikiem, składający się z 3 działów.
Zdjęcie poglądowe
Schemat
Oznaczenie
| 1 | |
| F1 | 10A System parkowania |
| F2 | rezerwa |
| F3 | rezerwa |
| F4 | 5A System audio |
| F5 | Wzmacniacz wyjściowy audio 25A |
| F6 | 15A System audio |
| F7 | 5A Telefon |
| F8 | rezerwa |
| F9 | rezerwa |
| F10 | rezerwa |
| F11 | rezerwa |
| F12 | rezerwa |
| R1 | rezerwa |
| R2 | rezerwa |
| 2 | |
| F1 | 25A Moduł sterujący elektryczny lewych przednich drzwi |
| F2 | 25A Moduł sterujący elektryczny prawych przednich drzwi |
| F3 | 25A Moduł sterujący elektrycznym lewymi tylnymi drzwiami |
| F4 | 25A Moduł sterujący elektrycznym prawymi tylnymi drzwiami |
| F5 | rezerwa |
| F6 | Gniazdo 15A 12V w bagażniku Volvo S80, lodówka (w zależności od konfiguracji) |
| F7 | 30A Odszraniacz tylnej szyby |
| F8 | Składane zagłówki (w zależności od konfiguracji) |
| F9 | Złącze elektryczne przyczepy 15A |
| F10 | Elektrycznie sterowany fotel po stronie kierowcy (w zależności od wyposażenia) |
| F11 | Złącze elektryczne przyczepy 40A |
| F12 | rezerwa |
| R1 | rezerwa |
| R2 | Przekaźnik odszraniacza tylnego |
| 3 | |
| F1 | System parkowania |
| F2 | Układ kontroli zawieszenia |
| F3 | Ogrzewanie siedzenia, strona kierowcy, przód* |
| F4 | Ogrzewanie siedzenia, strona pasażera, przód* |
| F5 | Ogrzewanie siedzenia tylnego prawego |
| F6 | Sprawa transferowa |
| F7 | Ogrzewanie siedzenia tylnego lewego |
| F8 | Elektrycznie sterowany fotel po stronie pasażera |
| F9 | Bezkluczykowy system napędowy |
| F10 | Elektryczny hamulec postojowy, lewy |
| F11 | Elektryczny hamulec postojowy, prawy |
| F12 | rezerwa |
| R1 | rezerwa |
| R2 | Główny przekaźnik zapłonu |
