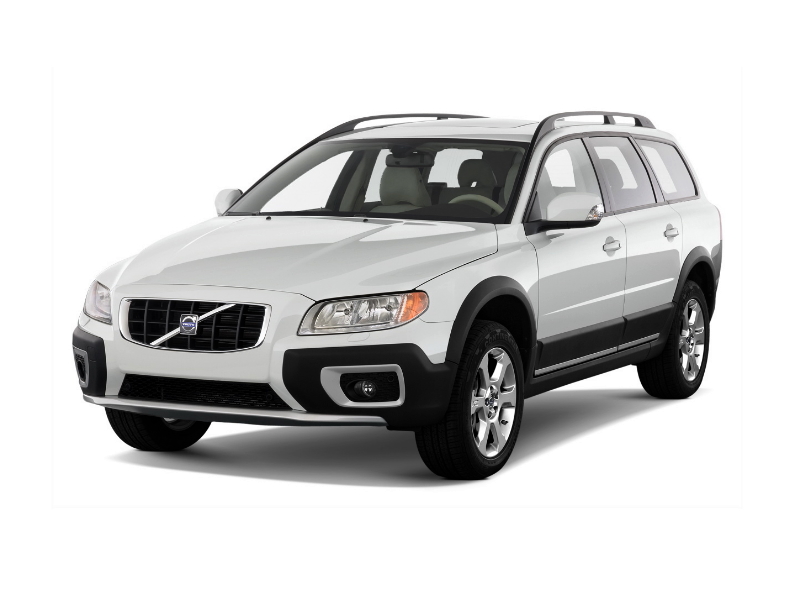

Volvo XC70 kombi i Volvo V70 3 generacji produkowane były w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018. W tym czasie model został zmodernizowany. Volvo xc70 różni się od Volvo v70 dużym prześwitem, plastikowymi osłonami w kole, dużymi felgami i napędem na wszystkie koła. W naszym materiale znajdziesz opis bezpieczników i przekaźników Volvo xc70 V70 ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od regionu dostawy, roku produkcji i poziomu wyposażenia elektrycznego samochodu.
Contents
Przedział pasażerski
W kabinie pod tablicą rozdzielczą po stronie pasażera znajdują się 2 kostki z bezpiecznikami i przekaźnikami. Aby uzyskać do niego dostęp, należy zdjąć tapicerkę wewnętrzną i otworzyć pokrywę ochronną.
Lewa skrzynka bezpieczników
Zdjęcie poglądowe
Schemat
Opis
| 1 | 40A Bezpiecznik główny modułu sterującego audio; bezpiecznik główny dla bezpieczników 16-20; systemu informacyjno-rozrywkowego |
| 2 | 25A Od 2014 r.: Spryskiwacze przedniej szyby; spryskiwacz tylnej szyby |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | Gniazdo 15A 12V w bagażniku |
| 8 | 20A Panel sterowania, drzwi kierowcy |
| 9 | 20A Panel sterowania, przednie drzwi pasażera |
| 10 | 20A Panel sterowania, tylne prawe drzwi pasażera |
| 11 | 20A Panel sterowania, tylne lewe drzwi pasażera |
| 12 | 20A Bezkluczykowy system sterowania |
| 13 | Fotel kierowcy elektrycznie sterowany 20A |
| 14 | Elektryczny fotel pasażera 20A |
| 15 | 15A 2011-2012: Składany zagłówek |
| 2013-2017: Nieużywane | |
| 16 | 5A 2011: Nieużywane |
| 2012-2017: Moduł lub monitor systemu informatycznego | |
| 17 | 10A Moduł systemu audio (wzmacniacze); TELEWIZJA; Radio cyfrowe |
| 18 | 15A Moduł audio lub moduł sterujący Sensus |
| 19 | 5A Telematyka; Bluetooth |
| 20 | Nieużywany |
| 21 | 5A Dach panoramiczny; wewnętrzne oświetlenie sufitowe; czujnik klimatyzacji |
| 22 | 15A 2011: Zapalniczka, system rozrywki dla tylnych siedzeń (RSE) |
| 2012-2017: Gniazdo 12 V w konsoli tunelu | |
| 23 | 15A 2011: Ogrzewanie bocznego siedzenia pasażera |
| 2012-2017: Podgrzewane tylne prawe siedzenie | |
| 24 | 15A 2011: Ogrzewanie siedzenia po stronie kierowcy |
| 2012-2017: Podgrzewane tylne lewe siedzenie | |
| 25 | Nieużywany |
| 26 | 15A 2011: Podgrzewane tylne prawe siedzenie |
| 2012-2017: Ogrzewanie przedniego siedzenia pasażera | |
| 27 | 15A 2011: Podgrzewane tylne lewe siedzenie |
| 2012-2017: Podgrzewany fotel kierowcy | |
| 28 | 5A Pomoc przy parkowaniu; kamera parkowania; BLISK; RTi |
| 29 | 10A 2011-2012: Moduł sterujący AWD |
| 15A 2013-2017: Moduł sterujący AWD | |
| 30 | Aktywna obudowa 10A Four-C |
Bezpiecznik nr 22 odpowiada za działanie przedniej zapalniczki samochodowej.
Prawa skrzynka bezpieczników
Typ 1
Pasuje do modeli wyprodukowanych w latach 2007 – 2011.
Schemat
Przeznaczenie
| 1 | 5A Czujnik deszczu |
| 2 | Układ SRS 10A |
| 3 | Hamulce ABS 5A |
| 4 | 7,5 A Pedał przyspieszenia, nagrzewnica powietrza (RTS), podgrzewane siedzenia |
| 5 | Nieużywany |
| 6 | 15A Wyświetlacz ICM, CD i radio, system RSE |
| 7 | 7,5A Moduł kierownicy |
| 8 | Nieużywany |
| 9 | 15A Światła drogowe |
| 10 | 20A Szyberdach |
| 11 | Światła cofania 7,5A |
| 12 | Nieużywany |
| 13 | 15A Światło przeciwmgielne, przednie |
| 14 | Spryskiwacze przedniej szyby 15A |
| 15 | 10A Tempomat adaptacyjny, ACC |
| 16 | Nieużywany |
| 17 | 7,5 A Lampa sufitowa, panel sterowania drzwi kierowcy/pasażera |
| 18 | 5A Wyświetlacz informacyjny |
| 19 | 5A Elektryczny fotel kierowcy |
| 20 | 15A Wycieraczka tylnej szyby |
| 21 | 5A Odbiornik kluczyka zdalnego, czujniki alarmowe |
| 22 | 20A Pompa paliwa |
| 23 | 20A Elektryczna blokada kierownicy |
| 24 | Nieużywany |
| 25 | 10A Zbiornik paliwa/zamek tylnej klapy |
| 26 | 5A Syrena alarmowa, ECC |
| 27 | 5A Przycisk Start/Stop |
| 28 | 5A Włącznik świateł hamowania |
Typ 2
Pasuje do modeli wyprodukowanych w latach 2011 – 2017. Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Oznaczenie
| 1 | 15A Środek do czyszczenia tylnej szyby |
| 2 | Nieużywany |
| 3 | 7,5A Oświetlenie wewnętrzne; panel sterowania podnośnikiem szyb na drzwiach kierowcy; fotele elektryczne |
| 4 | 5A Zespolona tablica przyrządów |
| 5 | 10A Tempomat adaptacyjny, ACC*; ostrzeżenie o kolizji |
| 6 | 7,5A Oświetlenie wewnętrzne; Czujnik deszczu |
| 7 | 7,5A Moduł kierownicy |
| 8 | 10A Centralny zamek, korek wlewu paliwa |
| 9 | 15A 2011-2013: Spryskiwacz tylnej szyby |
| 2014-2017: Kierownica podgrzewana elektrycznie | |
| 10 | 15A 2011-2013: Spryskiwacze przedniej szyby |
| 2014-2017: Podgrzewana przednia szyba | |
| 11 | 10A Zwolnienie klapy tylnej |
| 12 | 10A 2011: Zamek tylnej klapy |
| 2012: Nieużywany | |
| 2013-2017: Składany zagłówek | |
| 13 | 20A Pompa paliwa |
| 14 | 5A Czujnik ruchu z alarmem antykradzieżowym; panel mikroklimatu |
| 15 | 15A Blokada kierownicy |
| 16 | 5A Syrena alarmu antywłamaniowego; Gniazdo diagnostyczne OBDII |
| 17 | Nieużywany |
| 18 | Poduszka powietrzna bezpieczeństwa miejskiego 10A |
| 19 | 5A System ostrzegania o kolizji |
| 20 | 7,5A Czujnik położenia pedału gazu; funkcja zapobiegająca oślepianiu wewnętrznego lusterka wstecznego; podgrzewane tylne siedzenie; dodatkowy grzejnik elektryczny |
| 21 | 15A Moduł sterujący systemu informacyjno-rozrywkowego (Performance); system audio (wydajność) |
| 22 | 5A Światło stopu |
| 23 | 20A Dach panoramiczny |
| 24 | 5A Blokada uruchomienia |
Komora silnika
Skrzynka bezpieczników i przekaźników
Pod maską znajduje się obok akumulatora, po lewej stronie komory silnika.
Sam blok składa się z kilku działów.
Na zdjęciu przykładowy dostęp do dolnej części.
Sprawdź informacje na swoich diagramach na okładce bloków.
Schemat
Opis
| 1 | 50A Bezpiecznik główny centralnego modułu elektronicznego (CEM) ze skrzynką bezpieczników B pod schowkiem podręcznym |
| 2 | 50A Bezpiecznik główny centralnego modułu elektronicznego (CEM) ze skrzynką bezpieczników B pod schowkiem podręcznym |
| 3 | 60A Bezpiecznik główny w skrzynce bezpieczników w przestrzeni ładunkowej |
| 4 | 60 A Bezpiecznik główny skrzynki bezpieczników w kabinie pasażerskiej ze skrzynką bezpieczników A pod schowkiem podręcznym |
| 5 | 50/60 A Bezpiecznik główny skrzynki bezpieczników w kabinie pasażerskiej ze skrzynką bezpieczników A pod schowkiem podręcznym |
| 6 | Nieużywany |
| 7 | Podgrzewacz powietrza 100A RTS |
| 8 | 20A 2008-2011: Nieużywane |
| 20A 2012-2013: Spryskiwacze reflektorów | |
| 40A 2014-2017: Podgrzewana przednia szyba, lewa strona | |
| 9 | Wycieraczka 30A |
| 10 | 25A Ogrzewanie postojowe |
| 11 | Wentylator 40A w salonie |
| 12 | 40A 2008-2013: Nieużywane |
| 2014-2017: Podgrzewana przednia szyba, lewa strona | |
| 13 | Pompa ABS 40A |
| 14 | Zawory ABS 20A |
| 15 | 20A 2008-2013: Nieużywane |
| 2014-2017: Spryskiwacze reflektorów | |
| 16 | 10A Poziomowanie reflektorów: reflektory aktywne ksenonowe – ABL |
| 17 | 20 A Bezpiecznik główny centralnego modułu elektronicznego (CEM) ze skrzynką bezpieczników B pod schowkiem podręcznym |
| 18 | 5A 2008-2010: Czujnik radarowy, moduł sterujący ACC |
| 2011-2017: ABS | |
| 19 | 5A Wspomaganie kierownicy dostosowujące się do prędkości |
| 20 | 10A Moduł sterujący silnika, moduł sterujący skrzynią biegów, poduszki powietrzne |
| 21 | 10A Podgrzewane dysze spryskiwaczy |
| 22 | Nieużywany |
| 23 | 5A Pokrętło regulacji światła (panel świetlny) |
| 24 | 15A 2008-2010: Spryskiwacze reflektorów |
| 2011-2017: Nieużywane | |
| 25 | 15A 2008-2010: Gniazdo elektryczne 12 V na przednim i tylnym siedzeniu (zapalniczka) |
| 2011-2017: Nieużywane | |
| 26 | 5A 2008-2010: Szyberdach, konsola górna/ECC |
| 2011-2017: Nieużywane | |
| 27 | 5A 2008-2013: Przekaźnik, blok w komorze silnika |
| 2014-2017: Przekaźnik spryskiwacza | |
| 28 | 20A Dodatkowe światła |
| 29 | 15A Róg |
| 30 | 5/10A Moduł sterujący silnika, cewka przekaźnika w głównym przekaźniku układu zarządzania silnikiem |
| 31 | 15A Moduł sterujący skrzynią biegów |
| 32 | Sprzęgło elektromagnetyczne klimatyzacji 15A (z wyjątkiem 5-cylindrowego silnika wysokoprężnego i 4-cylindrowego silnika wysokoprężnego B4207T7) |
| Pompa płynu chłodzącego (5-cylindrowy Diesel Start/Stop i B4207T7) | |
| 33 | 5A 2008-2011: Przekaźnik spryskiwacza |
| 2012-2017: Cewka przekaźnika w przekaźniku sprzęgła magnetycznego klimatyzacji (z wyjątkiem silników 5-cylindrowych Diesel); cewka przekaźnika w przekaźniku pompy płynu chłodzącego (benzyna 1,6, silnik wysokoprężny 5-cylindrowy Start/Stop); cewki przekaźników w szafce elektrycznej w strefie chłodzenia komory silnika (Start/Stop) | |
| 34 | 30A 2008-2016: Przekaźnik rozrusznika |
| 2017: Nieużywany | |
| 35 | 20A Cewki zapłonowe (benzyna 5-, 6-cylindrowa); kondensator (6-cyl.), moduł sterujący silnika (4-cyl. 2,0 l) |
| 10A Cewki zapłonowe (4-cylindrowa benzyna), moduł kontroli żarzenia (5-cylindrowy olej napędowy) | |
| 36 | 10A 2008-2013: Moduł sterujący silnika (benzyna z wyjątkiem 4-cylindrowych 2,0 l) |
| 15A 2008-2013: Moduł sterujący silnika (Diesel) | |
| 20A 2014-2017: Moduł sterujący silnika (4-cyl.) | |
| 37 | 10A 2008-2013: Miernik masy powietrza (4-cylindrowy), termostat (4-cylindrowy benzyna), zawór parownika (4-cylindrowy benzyna), pompa płynu chłodzącego EGR (4-cylindrowy olej napędowy)) |
| 15A Przepływomierz masowy powietrza (5-cylindrowy diesel, 6-cylindrowy); zawory sterujące (5-cylindrowy diesel); dysze (benzyna 5-, 6-cylindrowa); moduł sterujący silnikiem (benzyna 5-, 6-cylindrowa) | |
| 38 | 15A Zawory, pompa olejowa (benzyna 4-cylindrowa), sonda lambda, środkowa (benzyna 4-cylindrowa), sonda lambda, tył (4-cylindrowy olej napędowy) |
| 10A sprzęgło magnetyczne klimatyzacji (5-, 6-cylindrowe), zawory (5-, 6-cylindrowe), moduł sterujący silnika (6-cylindrowy), przepływomierz powietrza (5-, 6-cylindrowy, benzyna), poziom oleje czujnikowe | |
| 39 | Zawór EVAP 15A, sondy lambda, układy wtryskowe, moduł sterujący żaluzjami chłodnicy |
| Sondy lambda 10A, moduł sterujący żaluzjami chłodnicy | |
| 40 | 20A Pompa próżniowa, wentylacja skrzyni korbowej (5-cyl. turbo, 2.0 GTDI) |
| 2008-2009: Podgrzewacz filtra paliwa Diesel | |
| 15A 2008-2009: Podgrzewacz filtra paliwa Diesel, nagrzewnica wentylacji skrzyni korbowej (Diesel) | |
| 2014-2017: Cewki zapłonowe | |
| 10A 2010-2013: Nagrzewnica skrzyni korbowej (benzyna 5-cylindrowa) | |
| 20A 2010-2013: Podgrzewacz filtra oleju napędowego, nagrzewnica wentylacji skrzyni korbowej (5-cylindrowy olej napędowy) | |
| 41 | 5A 2008-2010: Nieużywane |
| 2011-2012: Nagrzewnica skrzyni korbowej (diesel) | |
| 2013-2017: Moduł sterujący żaluzjami chłodnicy (benzyna 5-cylindrowa) | |
| 10A 2012-2017: Nagrzewnica skrzyni korbowej (5-cylindrowy olej napędowy), pompa olejowa automatycznej skrzyni biegów (5-cylindrowy silnik wysokoprężny Start/Stop od 2013 r.) | |
| 15A 2014-2017: Sprzęgło elektromagnetyczne A/C (4-cyl. 2,0 lv); moduł sterujący świec żarowych (4-cyl. 2,0 l diesel); pompa oleju (4-cyl. 2,0 l diesel) | |
| 42 | Świece żarowe 70A (Diesel) |
| 50A 2014-2017: Pompa płynu chłodzącego (4-cylindrowa benzyna 2,0 l) | |
| 43 | 60A 2011-2017: Wentylator chłodzący (benzyna 4- i 5-cylindrowa) |
| 80A 2011-2017: Wentylator chłodzący (6-cylindrowa benzyna), (4-cylindrowy 2,0 l i 5-cylindrowy olej napędowy) | |
| 44 | 80A 2008-2010: Wentylator chłodzący |
| 2011-2017: Sterowanie serwo elektrohydrauliczne (1.6D) | |
| 100A 2011-2017: Wzmacniacz serwo |
W dziale A można zainstalować rozrusznik, spryskiwacz lub przekaźnik klimatyzatora.
Skrzynka bezpieczników zasilania
Ta skrzynka bezpieczników znajduje się w zimnej strefie komory silnika, głównie w pojazdach z funkcją Start/Stop.
Schemat
Przeznaczenie
| A1 | 175A Główny bezpiecznik skrzynki rozdzielczej zasilania w komorze silnika |
| A2 | 175A Główny bezpiecznik centralnego modułu elektronicznego (CEM) ze skrzynką bezpieczników B pod schowkiem podręcznym, skrzynką elektryczną w kabinie pasażerskiej ze skrzynką bezpieczników A pod schowkiem podręcznym, skrzynką zasilającą w przestrzeni bagażowej |
| 1 | 100A Dodatkowa nagrzewnica elektryczna |
| 2 | 50A Bezpiecznik główny centralnego modułu elektronicznego (CEM) ze skrzynką bezpieczników B pod schowkiem podręcznym |
| 3 | 60 A Bezpiecznik główny skrzynki bezpieczników w kabinie pasażerskiej ze skrzynką bezpieczników A pod schowkiem podręcznym |
| 4 | 60 A Bezpiecznik główny skrzynki bezpieczników w kabinie pasażerskiej ze skrzynką bezpieczników A pod schowkiem podręcznym |
| 5 | 60A Bezpiecznik główny w skrzynce bezpieczników w przestrzeni ładunkowej |
| 6 | Wentylator 40A w salonie |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | 30A Przekaźnik rozrusznika |
| 10 | 50A Dioda wewnętrzna |
| 11 | Bateria pomocnicza 70A |
| 12 | Centralny moduł elektroniczny 15 A (CEM) (odniesienie akumulatora pomocniczego) |
| 5A 2016-2017: Centralny moduł elektroniczny (CEM) (odniesienie akumulatora pomocniczego) |
Bagażnik

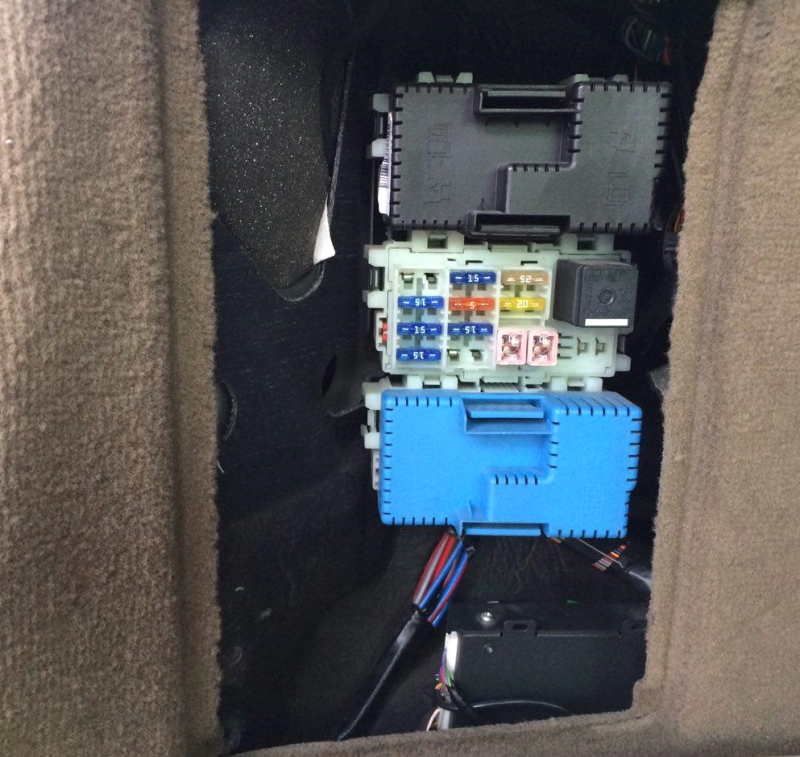

W bagażniku po lewej stronie za zabezpieczeniem zamontowana jest kolejna skrzynka z bezpiecznikami i przekaźnikami. Składa się z 3 sekcji.

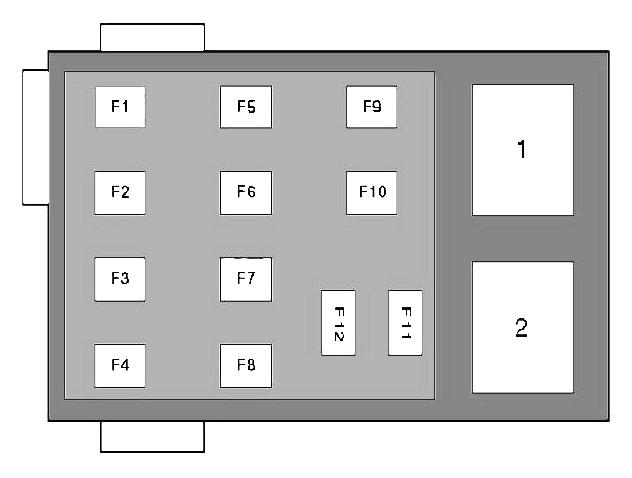

Schemat
Oznaczenie
| Sekcja 1 (R1 – Przekaźnik wycieraczki tylnej szyby, R2 – Przekaźnik odszraniania tylnej szyby) | |
| 1 | 25A 2008-2010: Panel sterowania, drzwi kierowcy |
| 30A 2011-2017: Elektryczny hamulec postojowy, lewy | |
| 2 | 25A 2008-2010: Panel sterowania, drzwi pasażera |
| 30A 2011-2017: Elektryczny hamulec postojowy prawy | |
| 3 | 25A 2008-2010: Panel sterowania lewych tylnych drzwi |
| 30A 2011-2017: Ogrzewana tylna szyba | |
| 4 | 25A 2008-2010: Panel sterowania prawych tylnych drzwi |
| 15A 2011-2017: Gniazdo przyczepy 2 | |
| 5 | 20A 2008-2010: Nieużywane |
| 2011-2017: POT (automatyczne otwieranie tylnej klapy) | |
| 6 | 15A 2008-2010: Gniazdo 12 V w bagażniku |
| 2011-2017: Nieużywane | |
| 7 | 30A 2008-2010: Ogrzewana tylna szyba |
| 2011-2017: Nieużywane | |
| 8 | Nieużywany |
| 9 | 15A 2008-2010: Gniazdo przyczepy 2 |
| 2011-2017: Nieużywane | |
| 10 | 25A 2008-2010: Elektryczny fotel kierowcy po stronie kierowcy |
| 2011-2017: Nieużywane | |
| 11 | 40A Gniazdo przyczepy 1 |
| 12 | 30A 2008-2010: MOT (automatyczne otwieranie tylnej klapy) |
| 2011-2017: Nieużywane | |
| Sekcja 2 (R1 – Przekaźnik napędu zagłówka tylnego siedzenia, R2 – Przekaźnik głównego obwodu zapłonu) | |
| 1 | 5A Pomoc w parkowaniu, kamera wspomagająca parkowanie |
| 2 | 15A Moduł sterujący Four-C |
| 3 | 15A Podgrzewane siedzenie, strona kierowcy, przód |
| 4 | 15A Podgrzewane siedzenie, strona pasażera z przodu |
| 5 | 15A Ogrzewanie siedzenia tylnego prawego |
| 6 | Moduł sterujący AWD 10A |
| 7 | 15A Ogrzewanie siedzenia tylnego lewego |
| 8 | Nieużywany |
| 9 | 25A Fotel elektrycznie sterowany, strona pasażera |
| 10 | Napęd bezkluczykowy 20A |
| 11 | 30A Elektryczny hamulec postojowy lewy |
| 12 | 30A Elektryczny hamulec postojowy, prawy |
| Sekcja 3 | |
| 1 | Wyświetlacz RTI 10A |
| 2 | Nieużywany |
| 3 | Głośniki basowe 25A |
| 4 | 5A Radio DAB |
| 5 | Wzmacniacze audio 25A |
| 6 | 15A System audio |
| 7 | Telefon 5A, Bluetooth |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
