Volkswagen Touareg to średniej wielkości crossover, który produkowany był w 3 generacjach od 2002 roku do chwili obecnej, zarówno z silnikami benzynowymi, jak i wysokoprężnymi. Lata produkcji pierwszej generacji: 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym czasie samochód przeszedł zmiany. W naszym materiale znajdziesz oznaczenia bezpieczników i przekaźników Volkswagen Tuareg 1 generacji wraz ze zdjęciami i schematami skrzynek w których się one znajdują. Osobno zwracamy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów w Waszych skrzyniach może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego samochodu.
Contents
Lokalizacja
Na rysunkach pokazano lokalizacje głównych skrzynek z bezpiecznikami i przekaźnikami.
Ogólna lokalizacja
Przedział pasażerski
Pudełko po lewej stronie

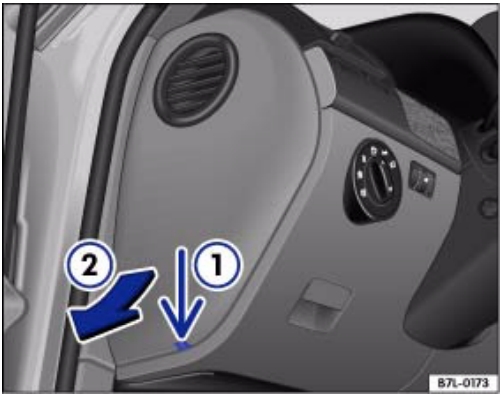

Aby uzyskać dostęp, zdejmij osłonę ochronną z lewego końca tablicy rozdzielczej.

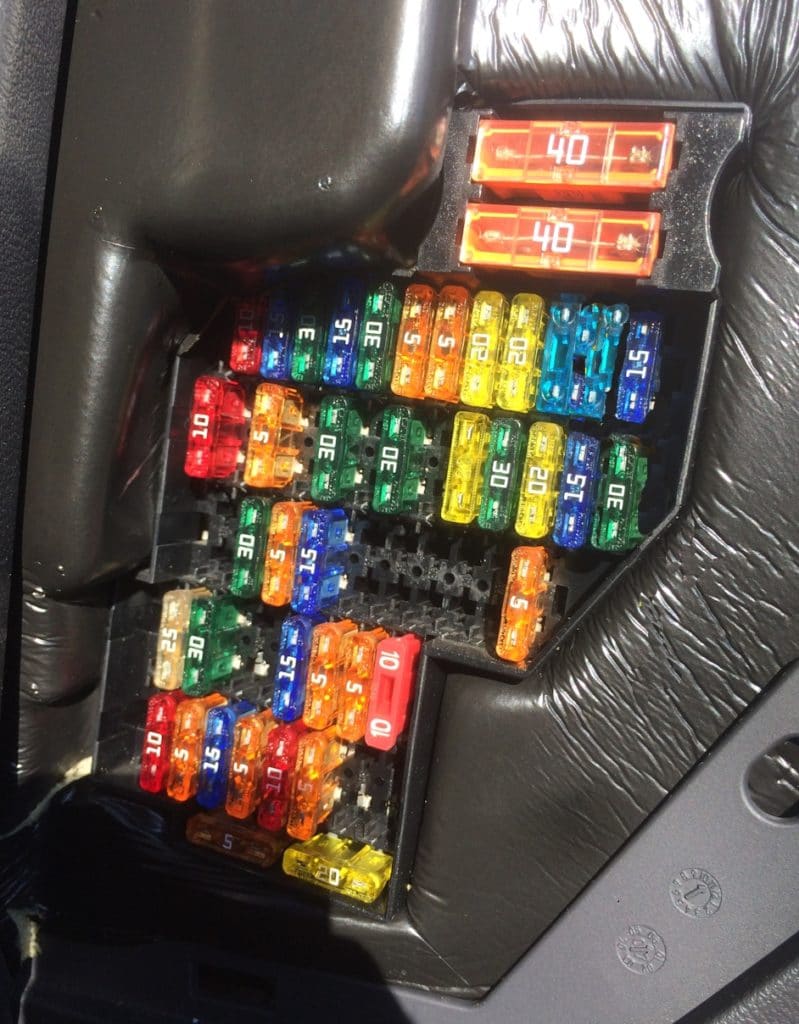

Zdjęcie poglądowe

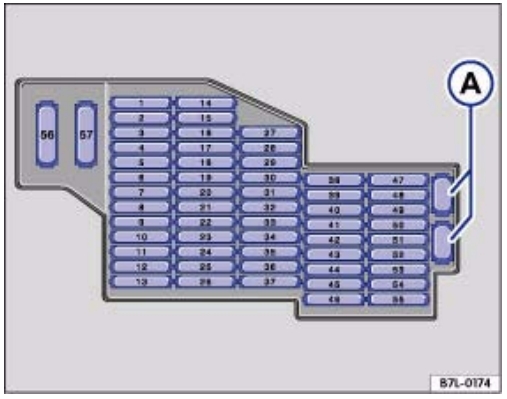

Schemat
Opis
A – zapasowe bezpieczniki
| 1 | Zapalniczka 20A |
| 2 | 5A Ogrzewanie postojowe (zegar, czujnik, pompa) 15A Przekaźnik pompy cyrkulacyjnej |
| 3 | 20A Dodatkowe gniazda (12V) |
| 4 | 20A Ogrzewanie postojowe – grzejnik |
| 5 | Przekaźnik gniazdowy 20A |
| 6 | 15A KESSY |
| 7 | 5A Diagnostyka, system multipleksowy, czujnik deszczu i światła |
| 8 | Wycieraczki 30A |
| 9 | 15A Pompka spryskiwacza szyb |
| 10 | 25A Podnośnik szyby – lewy tył |
| 11 | 15A Zamek centralny – lewy |
| 12 | 20A Oświetlenie wewnętrzne |
| 13 | – |
| 14 | Podnośnik szyby 25A – lewy przód |
| 15 | 20A Lewa lampa tylna |
| 16 | 20A Sygnał dźwiękowy |
| 17 | 10A Kierunkowskaz, światła postojowe – lewy |
| 18 | Przekaźnik 20A SRA |
| 19 | 15A Światła przeciwmgielne |
| 20 | 30A Fotel elektryczny |
| 21 | 15A Dodatkowy reflektor skrętny |
| 22 | 30A Blokada boczna, sterownik pokrywy bagażnika 2 |
| 23 | 10A Tylna blokada poprzeczna |
| 24 | 5A System monitorowania ciśnienia w oponach |
| 25 | 15A Regulacja kolumny kierownicy – elektr |
| 26 | 10A Sterownik poduszki powietrznej, wyłączenie poduszki powietrznej pasażera z przodu, wyłącznik pedału sprzęgła |
| 27 | 5A Wyłącznik do wyłączania systemu monitoringu wnętrza, oświetlenia wnętrza |
| 28-32 | rezerwa |
| 33 | 15A Ogrzewanie kierownicy, sterownik kolumny kierownicy |
| 34 | 5A Czujnik podgrzewanego siedzenia, Monitoring bezpieczeństwa wnętrza |
| 35 | 15A Światła mijania, światła drogowe 30A Pokładowa jednostka sterująca zasilaniem |
| 36 | 10A Zasilany z wbudowanego akumulatora |
| 37 | – |
| 38 | 10A Sygnały hamulca |
| 39 | 5A Przekaźnik układu zapłonowego, klimatyzacji, ogrzewania siedzenia, tablicy rozdzielczej |
| 40 | 5A Tablica przyrządów |
| 41 | 15A KESSY |
| 42 | 30A Klapa elektryczna |
| 43 | Subwoofer 30A |
| 44 | 30A Urządzenie do siedzenia elektrycznego |
| 45 | 30A Urządzenie do siedzenia elektrycznego |
| 46 | – |
| 47 | 10A Jednostka sterująca blokadą mechanizmu różnicowego międzyosiowego |
| 48 | 5A Zegar ogrzewania postojowego, sterownik asystenta zmiany pasa ruchu |
| 49 | Serwotronik 5A |
| 50 | 10A Czujnik poziomu i temperatury oleju, przedmuch rury nagrzewnicy (VR6) |
| 51 | 5A Czujnik jakości powietrza, system monitorowania ciśnienia w oponach, diagnostyka |
| 52 | 30A Wycieraczka tylna |
| 53 | 5A Nadzór bezpieczeństwa przestrzeni wewnętrznej kabiny pasażerskiej, Zespół włączający oświetlenie zewnętrzne, Podgrzewane lusterka |
| 54 | 10A Sterowanie zasięgiem reflektorów |
| 55 | Przekaźnik wentylatora nawiewnego 15 A (prędkość 2) |
| 56 | 40A Sterowanie klimatem |
| 57 | Silnik regulacji wentylatora Bitron 40A |
Za zapalniczkę odpowiadają bezpieczniki o numerach 1, 3 i 5 na 20A.
Bezpiecznik nr 1 to: zapalniczka + gniazdo 12V w tunelu środkowym dla pasażerów z tyłu.
Bezpiecznik nr 3 to: gniazdo 12V w bagażniku (w ścianie po prawej), to, które jest bliżej piątych drzwi.
Bezpiecznik nr 5 to: gniazdo kierowcy 12V (obok klamki automatycznej skrzyni biegów) i gniazdo 12V w bagażniku (w ścianie po prawej stronie).

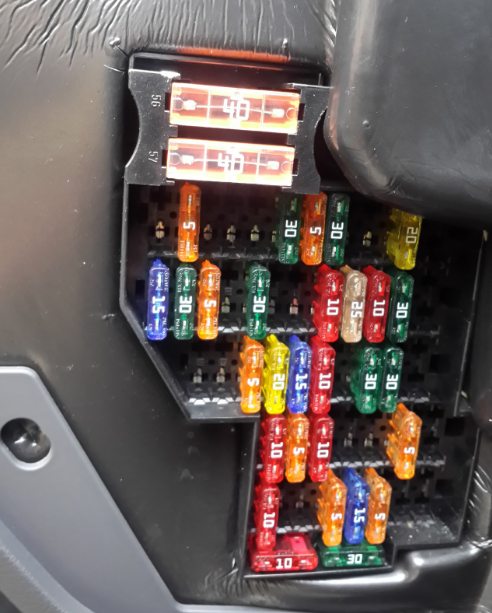

Skrzynka z prawej strony
Znajduje się w prawym końcu deski rozdzielczej i jest również pokryty osłoną ochronną.

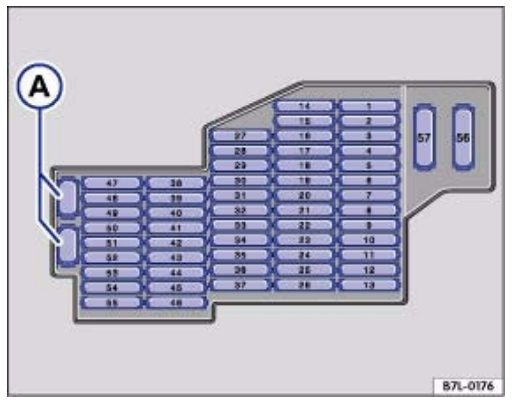

Schemat
Przeznaczenie
| 1 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 2 | 5A Parktronic, kompas |
| 3 | 15A Sterownik przyczepy |
| 4 | 5A Telefon |
| 5 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 6 | 30A System antypoślizgowy ESP, ABS |
| 7 | 5A Jednostka sterująca skrzyni rozdzielczej |
| 8 | 20A Dodatkowe światła drogowe |
| 9 | Zmieniarka CD 5A |
| 10 | Tuner telewizyjny 5A |
| 11 | Radia 10A |
| 12 | Wzmacniacz audio 30A, przełącznik antenowy |
| 13 | – |
| 14 | 20A Lampa tylna prawa, 15A sterownik pokrywy bagażnika |
| 15 | Podnośnik szyby 25A – prawy tył |
| 16 | 10A Oświetlenie bagażnika |
| 17 | 15A Światło mijania, Światło drogowe |
| 18 | 30A Przekaźnik odmgławiacza tylnej szyby |
| 19 | 25 / 30A Silnik odchylania zaczepu trakcyjnego |
| 20 | 30A Elektryczna regulacja fotela 20A Falownik z gniazdem, 12V-230V |
| 21 | 10A System alarmowy, odblokowanie koła zapasowego |
| 22 | 25 / 30A Elektrycznie regulowane przednie prawe siedzenie, Podgrzewane przednie siedzenia |
| 23 | 10A Sterowanie klimatem |
| 24 | 25/30A Elektryczna regulacja fotela |
| 25 | 5A Tylna konsola klimatyzacji |
| 26 | – |
| 27 | 15A Układ monitorowania ciśnienia w oponach, sterownik kontroli wysokości jazdy |
| 28 | 10A Automatyczne utrzymywanie odległości |
| 29 | 10A Automatyczna skrzynia biegów (automatyczna skrzynia biegów) |
| 30 | Wciągarka 20A, przekaźnik bliżej |
| 31 | 25A Jednostka sterująca tylna, 15A Jednostka sterująca tylną pokrywą |
| 32 | 10A Zamek centralny – prawy |
| 33 | 10A Jednostka sterująca tylnym systemem alarmowym 15A Wyposażenie indywidualne |
| 34 | Podnośnik szyby 25A – prawy przód |
| 35 | 10A Kierunkowskaz, światła postojowe, prawy 30A Panel sterowania regulacją przedniego fotela pasażera |
| 36 | 5A Moduł sufitowy, telefon |
| 37 | – |
| 38 | EPS, ABS |
| 39 | 10A Klimatyzacja 5A Przekaźnik elementu ogrzewania szyby przedniej |
| 40 | 10A Blokada wzdłużna |
| 41 | 10A Sterownik przyczepy |
| 42 | Radio 5A, sterowanie otwieraniem drzwi garażowych |
| 43 | 5A Włącznik świateł cofania |
| 44 | Podgrzewane dysze spryskiwaczy, regulator ogrzewania siedzeń |
| 45 | rezerwa |
| 46 | rezerwa |
| 47 | 10A Automatyczna kontrola odległości, czujnik radarowy, prawy moduł reflektora |
| 48 | 10A Jednostka sterująca zawieszeniem pneumatycznym |
| 49 | 5A Lustro, Telefon |
| 50 | 5A Parktronic, wyłącz ASR i ESP |
| 51 | Skrzynia biegów 20A |
| 52 | Selektor 5A |
| 53 | 30A Przekaźnik ogrzewania szyby przedniej |
| 54 | 30A Elektryczne hamulce przyczepy, przekaźnik ogrzewania szyby przedniej |
| 55 | 20A Elektryczna kolumna kierownicy |
| 56 | 40A ABS, ESP |
| 57 | 40A Blokada wzdłużna |

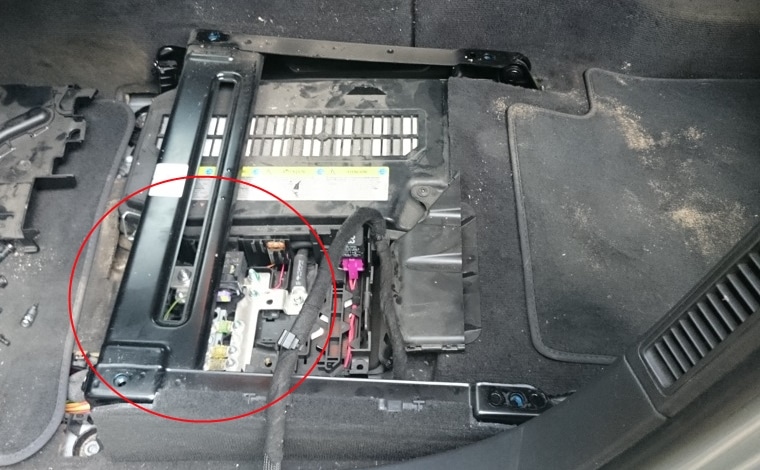

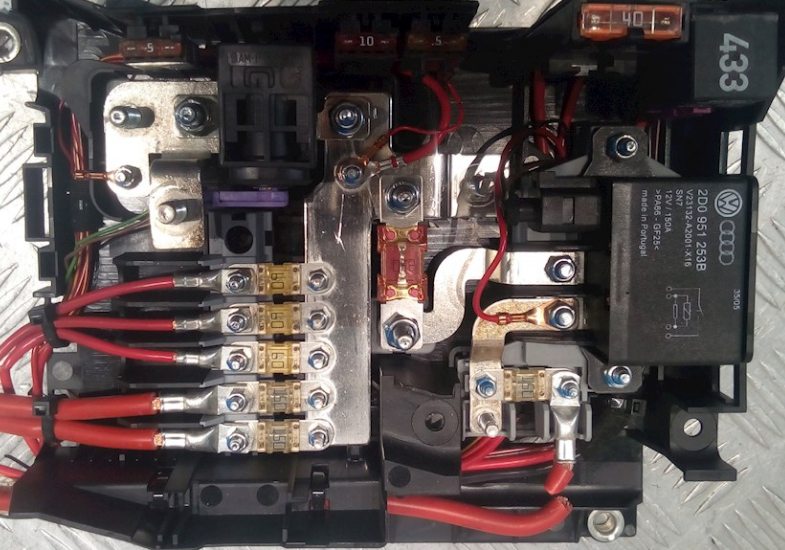

Skrzynka pod siedzeniem kierowcy
Znajduje się na pokrywie baterii lub w jej pobliżu.

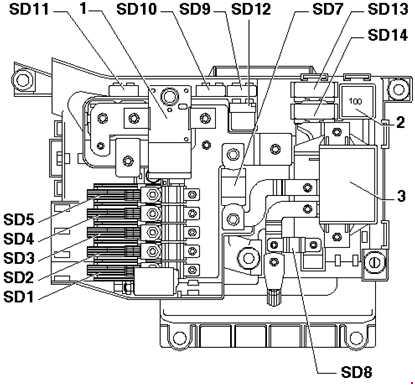

Schemat
Oznaczenie
- Główny wyłącznik akumulatora
- Zacisk przekaźnika zasilania 15 (100) / (433)
- Drugi przekaźnik ładowania akumulatora
| SD1 | 150A Lewa skrzynka bezpieczników |
| SD2 | 150A Prawa skrzynka bezpieczników |
| SD3 | 60A Prawa skrzynka bezpieczników |
| SD4 | 60A Blok przełączający, lewa skrzynka bezpieczników |
| SD5 | 60A Przekaźnik zacisku 15 |
| SD7 | 250A Równoległe podłączenie akumulatora |
| SD8 | Gniazdo 150A |
| SD9 | 5A Pokładowa jednostka sterująca zasilaniem |
| SD10 | 10A Pokładowa jednostka sterująca zasilaniem |
| SD11 | 5A Diagnostyka przewodu rozrusznika |
| SD12 | Nieużywany |
| SD13 | 40A Silnik elektryczny sprężarki układu kontroli wysokości jazdy |
| SD14 | Nieużywany |

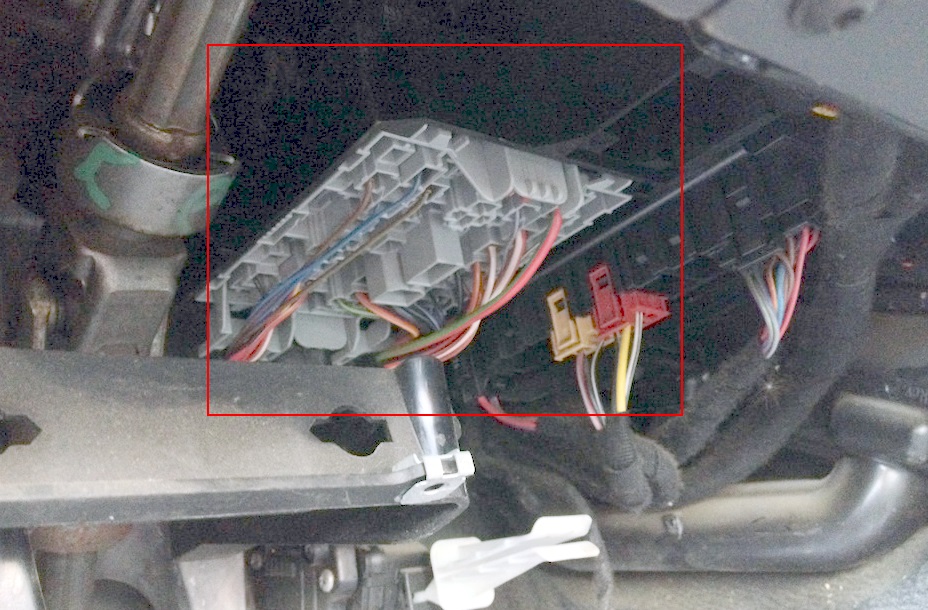

Skrzynka przekaźników
Montuje się go w dolnej części deski rozdzielczej, w rejonie drążka kierowniczego.

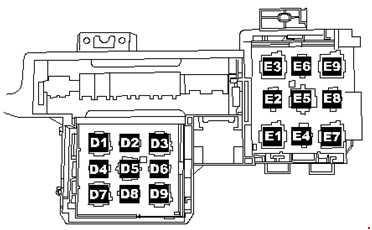

Schemat
Opis
| D1 | Jednostka sterująca Servotronic (476) |
| D2 | Przekaźnik bliżej (404) |
| D3 | Przekaźnik sprężarki kontroli wysokości jazdy (373) |
| D4 | Przekaźnik gniazdowy (404) |
| D5 | Przekaźnik klimatyzacji (100) |
| D6 | Przekaźnik dmuchawy świeżego powietrza, prędkość 2 (404) tylko z ręczną klimatyzacją |
| D7 | Przekaźnik podgrzewanej szyby tylnej (53) |
| D8 | Przekaźnik pompy obiegowej (404) VR6 tylko z grzałką pomocniczą |
| D9 | Przekaźnik podłączenia alternatora (53) |
| E1 | Przekaźnik izolacji ogniw słonecznych (79) |
| E2 | Przekaźnik zwolnienia koła zapasowego (404) |
| E3 | Przekaźnik ogrzewania lewej szyby przedniej (53) |
| E 4 | Przekaźnik pompy obiegowej (404) |
| E5 | Zacisk przekaźnika zasilania 2 (432) Tylko V10 TDI |
| E6 | Nieużywany |
| E7 | Przekaźnik czyszczenia reflektorów (53) |
| E8 | Przekaźnik akumulatora ciepła resztkowego (404) |
| E9 | Przekaźnik podgrzewanej szyby przedniej, prawy (53) |

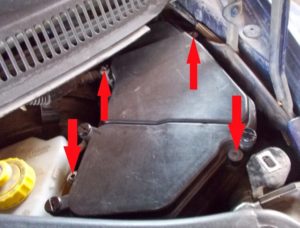

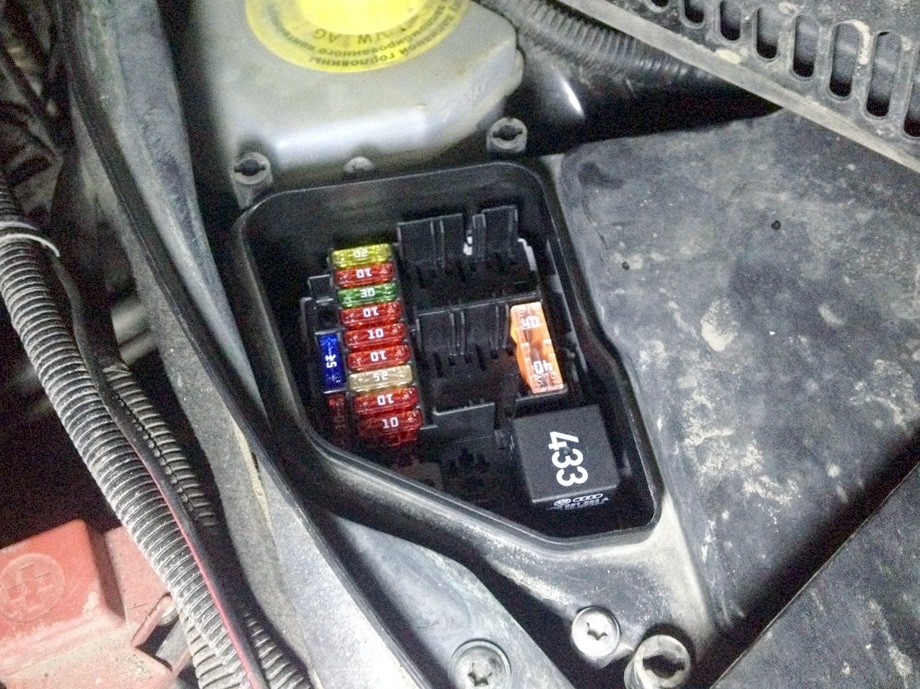

Komora silnika
Ta skrzynka przekaźników i bezpieczników znajduje się w komorze wlotu powietrza w komorze silnika.
Zdjęcie poglądowe

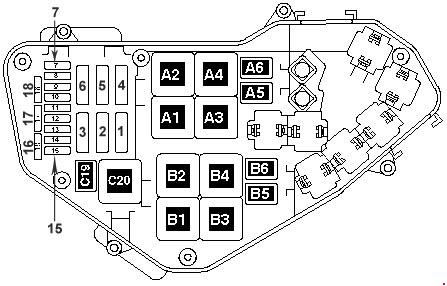

Schemat
Przeznaczenie
| 1 | Jednostka sterująca wentylatora chłodnicy 60A, wentylator chłodnicy |
| 2 | Jednostka sterująca wentylatora chłodnicy 30A, wentylator chłodnicy |
| 3 | Pompa powietrza wtórnego 40A |
| 4 | Pompa powietrza wtórnego 40A |
| 5 | Cewka zapłonowa 30A, bezpieczniki w przekaźniku i skrzynce bezpieczników |
| 6 | Cewka zapłonowa 30A |
| 7 | Wtryskiwacz cylindra 10 A, przekaźnik pompy chłodzenia paliwa 20 A Cewka zapłonowa |
| 8 | Cylinder wtryskiwacza 10A, cewka zapłonowa 20A |
| 9 | 30A Jednostka sterująca Motronic, jednostka sterująca silnika, jednostka sterująca wtryskiem oleju napędowego |
| 10 | Czujnik wysokiego ciśnienia 10A, miernik masy powietrza, sterownik klimatyzacji, przekaźnik podłączenia alternatora, przekaźnik dodatkowej pompy chłodzenia, przekaźnik wspomagania hamulców (3,2 l), pompa diagnostyczna układu paliwowego, sterownik turbosprężarki |
| 11 | 15A czujnik poziomu i temperatury oleju, sterownik Climatronic, elektrozawór absorbera, sterownik turbosprężarki 10A sterownik klimatyzacji |
| 12 | 5 A przekaźnik pompy powietrza wtórnego, przekaźnik elektrycznej pompy paliwa 10 A elektrozawór absorbera 1, regulator, jednostka sterująca świec żarowych 20 A termostat płynu chłodzącego silnik sterowany elektronicznie, czujnik wysokiego ciśnienia, przekaźnik obiegu płynu chłodzącego po wyłączeniu. silnik, sterownik klimatyzacji, zawór regulacji wałka rozrządu zaworów dolotowych, silnik zmiany geometrii kolektora dolotowego |
| 13 | 15A regulator ciśnienia paliwa, pompa paliwa |
| 14 | 15A regulator ciśnienia paliwa, pompa paliwa 10A zawór dozujący paliwo |
| 15 | Przekaźnik pompy paliwa 15A, jednostka sterująca Motronic, jednostka sterująca silnika |
| 16 | Przekaźnik akumulatora równoległego 10 A, pompa hamulcowa 30 A |
| 17 | Sonda lambda 15A Sonda lambda 30A |
| 18 | Sonda lambda 7,5/15A za katalizatorem |
Przekaźnik
| A1 | Sterownik świec żarowych (475) |
| A2 | Przekaźnik zasilania zacisku 30 (109) / (219) |
| A4 | Przekaźnik pompy paliwa (53) |
| A6 | Przekaźnik pompy chłodzenia paliwa (404) |
| A5 | Dodatkowy przekaźnik pompy płynu chłodzącego (404) |
| A3 | Sterownik świec żarowych (475) |
| B6 | Dodatkowy przekaźnik pompy paliwa (449) |
| B7 | Nieużywany |
| B4 | Przekaźnik małej mocy grzewczej (100) Przekaźnik zasilania 1 (100) |
| B3 | Przekaźnik grzewczy dużej mocy (100) |
| B1 | Przekaźnik zasilania zacisku 30 (219) |
| B2 | Przekaźnik pompy paliwa (53) |
| C20 | Przekaźnik zasilania zacisku 50 (433) |
| C19 | Przekaźnik pompy doładowania paliwa (404) |
