Volkswagen Polo 5 generacji produkowany był odpowiednio w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017. W tej publikacji znajdziesz informacje na temat lokalizacji wszystkich elektronicznych zespołów sterujących, a także opis przeznaczenia bezpieczników i przekaźników w Volkswagenie Polo 5 generacji. Osobno zwracamy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Należy pamiętać, że przeznaczenie bezpieczników w sedanie polo i hatchbacku polo jest inne.
Contents

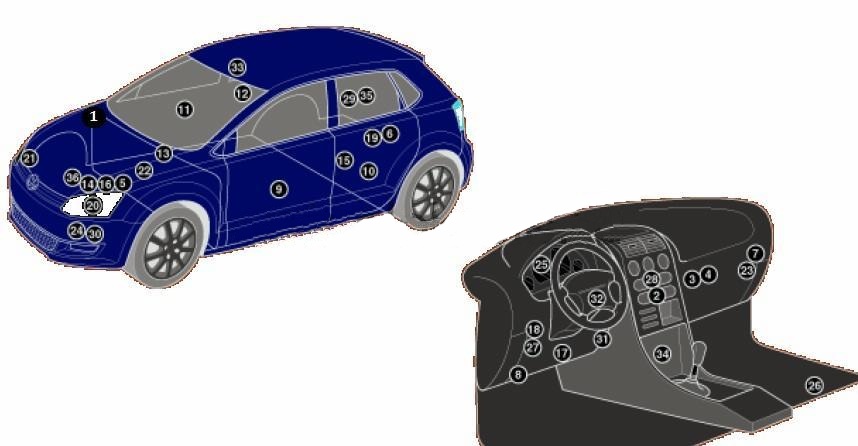

Lokalizacja
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Jednostka sterująca silnika wentylatora klimatyzatora/nagrzewnicy |
| 4 | Rezystor silnika dmuchawy nagrzewnicy/klimatyzacji |
| 5 | Bateria akumulatorowa |
| 6 | Bateria – niektóre modele |
| 7 | Magistrala danych CAN, jednostka sterująca bramki |
| 8 | Złącze diagnostyczne (DLC) |
| 9 | Sterownik drzwi kierowcy |
| 10 | Sterownik elektryczny tylnych lewych drzwi |
| 11 | Elektryczny sterownik drzwi pasażera |
| 12 | Sterownik elektryczny tylnych prawych drzwi |
| 13 | Elektroniczna jednostka sterująca silnikiem |
| 14 | Jednostka sterująca silnikiem wentylatora chłodzącego |
| 15 | Jednostka sterująca pompą paliwa |
| 16 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 17 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 1 |
| 18 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 19 | Skrzynka bezpieczników/przekaźników, bagażnik – niektóre modele |
| 20 | Jednostka sterująca reflektorami ksenonowymi (po lewej) |
| 21 | Sterownik reflektorów ksenonowych (prawy) |
| 22 | Jednostka sterująca paliwem gazowym |
| 23 | Jednostka sterująca zasięgiem reflektorów |
| 24 | Sygnał dźwiękowy |
| 25 | Jednostka sterująca zestawu wskaźników |
| 26 | Jednostka sterująca telefonem komórkowym |
| 27 | Wielofunkcyjna centrala sterująca – funkcje: Zabezpieczenie przed kradzieżą. centralny zamek. alarm. spryskiwacze reflektorów. ogrzewanie lusterek wstecznych. ogrzewanie tylnej szyby. podgrzewacz szyby przedniej. sygnał dźwiękowy. kierunkowskazy. lampy oświetlenia wnętrza |
| 28 | Wielofunkcyjna jednostka sterująca z wyświetlaczem |
| 29 | Jednostka sterująca systemem parkowania |
| 30 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 31 | Jednostka sterująca ogrzewaniem siedzeń |
| 32 | Jednostka sterująca na kierownicy |
| 33 | Elektryczny sterownik szyberdachu |
| 34 | Elektroniczna jednostka sterująca SRS |
| 35 | Jednostka sterująca przyczepy |
| 36 | Elektroniczna jednostka sterująca skrzynią biegów – na skrzyni biegów |
Przedział pasażerski

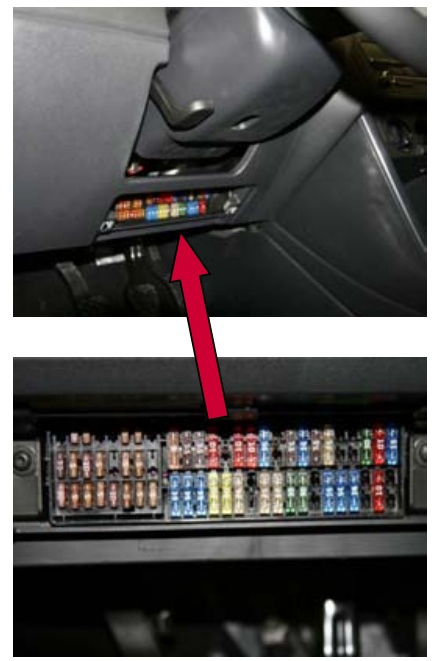

Skrzynka bezpiecznikowa
Znajduje się w kabinie pasażerskiej pod drążkiem kierowniczym, za osłoną zabezpieczającą.

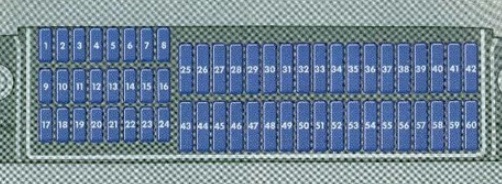

Schemat
Przeznaczenie
| 1 | Nieużywany |
| 2 | 10A Blok przełączników kolumny kierownicy, silnik wycieraczki tylnej szyby, pompa spryskiwacza szyby przedniej i tylnej |
| 3 | 5 / 7,5 A Przekaźnik pompy paliwa, sterownik silnika, wyłącznik zapłonu i rozrusznika |
| 4 | Blok przełączników kolumny kierownicy 2 / 7,5A, wielofunkcyjny sterownik na kierownicy |
| 5 | Nieużywany |
| 6 | 5A Jednostka sterująca zestawu wskaźników |
| 7 | 5/15A Sterowanie zasięgiem reflektorów, oświetlenie tablicy rejestracyjnej, przełącznik i regulacja jasności podświetlenia zestawu wskaźników |
| 8 | Wtryskiwacze 10A |
| 9 | Sterownik ABS 5/7,5A, przycisk dezaktywacji ASR i ESP, blok przełączników kolumny kierownicy, przycisk wskaźnika ciśnienia w oponach |
| 10 | Czujnik prędkości 5 / 7,5 A, pokładowa jednostka sterująca zasilaniem, radio |
| 11 | 5/10A Sterowanie zasięgiem reflektorów, Blok przełączników kolumny kierownicy, Jednostka sterująca zestawu wskaźników |
| 12 | 5 / 7,5 Regulacja lusterek zewnętrznych, Lusterka zewnętrzne |
| 13 | 10 / 15A Sterownik automatycznej skrzyni biegów, Przełącznik wielofunkcyjny, Przełącznik automatycznej skrzyni biegów |
| 14 | 5 / 15A Sterownik poduszki powietrznej, lampka kontrolna zgaszona. Poduszki powietrzne z PP |
| 15 | Nieużywany |
| 16 | 5/10A Jednostka sterująca systemem wspomagania parkowania |
| 17 | 10A Element grzejny sondy lambda, Elektrozawór kanistra 1, Pompa spryskiwacza szyby przedniej i tylnej |
| 18 | Jednostka sterująca zestawu wskaźników 5 / 7,5 A, prawe światło przeciwmgielne |
| 19 | 5 / 7,5А Przekaźnik świateł bocznych, jednostka główna, wyłącznik zapłonu i rozrusznika |
| 20 | Jednostka sterująca zestawu wskaźników 5/10 A, blok przełączników kolumny kierownicy, przekaźnik główny |
| 21 | 10 / 15A Pokładowa jednostka sterująca zasilaniem – oświetlenie dodatkowe |
| 22 | Złącze diagnostyczne 5 / 10 A, sterownik klimatyzacji, sterownik Climatronic, elektromagnes blokady wyjęcia kluczyka zapłonu, czujnik deszczu i światła, przekaźnik świateł bocznych, przekaźnik ogrzewania lusterek zewnętrznych |
| 23 | 7,5 / 10A Pokładowa jednostka sterująca zasilaniem, Jednostka sterująca silnika, Jednostka sterująca automatycznej skrzyni biegów, Przełącznik automatycznej skrzyni biegów, Czujnik deszczu |
| 24 | 15A Podgrzewane lusterka zewnętrzne, Przekaźnik podgrzewanych lusterek zewnętrznych |
| 25 | 5 / 15A Czujnik wysokiego ciśnienia, przekaźnik klimatyzacji, sterownik klimatyzacji, gniazdo diagnostyczne, elektrochromatyczne lusterko wewnętrzne, sterownik Climatronic |
| 26 | 5 / 7,5 / 20A Jednostka sterująca wspomaganiem układu kierowniczego, Miernik masy powietrza, Przekaźnik klimatyzacji |
| 27 | Włącznik świateł cofania 5/15A |
| 28 | Sonda lambda 15A, wtryskiwacze cylindrowe, sterownik świec żarowych |
| 29 | 10/15/20A Regulator ciśnienia i dozowania paliwa, Cewki zapłonowe |
| 30 | 10A Pompa obiegowa płynu chłodzącego 2, zawór przełączający chłodnicy recyrkulacji spalin, zawór elektromagnetyczny ograniczający ciśnienie doładowania |
| 31 | Przekaźnik ciśnienia paliwa 10/15 A, moduł sterujący świec żarowych, wtryskiwacze cylindrów, cewki zapłonowe |
| 32 | 30A Jednostka sterująca silnika |
| 33 | 5/10A Przełącznik pedału sprzęgła, wyłącznik świateł stopu, sterownik wentylatora chłodnicy, przekaźnik klimatyzacji |
| 34 | 7,5 A Żarówka prawego światła drogowego, żarówka lewego światła drogowego, jednostka sterująca zestawu wskaźników |
| 35 | 10A Jednostka sterująca silnika |
| 36 | 15 / 20A Wspomagająca pompa paliwa, Przekaźnik dostarczania paliwa w przewodzie ciśnieniowym, Przekaźnik pompy paliwa |
| 37 | 25A Jednostka sterująca ogrzewaniem siedzenia |
| 38 | Lampa 7,5 / 30A świateł drogowych lewego reflektora, Jednostka sterująca w zestawie wskaźników, Jednostka sterująca automatycznej skrzyni biegów |
| 39 | 10/15A Lampa świateł mijania prawego reflektora |
| 40 | 30A Przełącznik wentylatora nawiewnego, jednostka sterująca wentylatora nawiewnego |
| 41 | 10A Silnik wycieraczki tylnej szyby |
| 42 | Zapalniczka 15/20A |
| 43 | 15 / 20A Pokładowa jednostka sterująca zasilaniem, Światła kierunkowskazów, Sygnały stopu |
| 44 | Syrena alarmowa 5/10A, czujnik antywłamaniowy |
| 45 | Jednostka główna 15 / 30A, jednostka sterująca systemem multimedialnym |
| 46 | 20/30A Klakson, Spryskiwacze reflektorów |
| 47 | 20/30A Silnik wycieraczek |
| 48 | 25/30A Zamek centralny, Silnik elektryczny do zamykania klapki wlewu paliwa |
| 49 | Światła cofania 5/15A |
| 50 | 25 / 30A Sterownik drzwi kierowcy, włącznik podnośnika szyby przedniej lewej |
| 51 | 25 / 30 A Sterownik drzwi pasażera z przodu, włącznik podnośnika szyb w drzwiach pasażera z przodu |
| 52 | 30A Jednostka sterująca tylnymi drzwiami i elektrycznie sterowaną szybą |
| 53 | 30A Element grzewczy tylnej szyby |
| 54 | 15/20A Światła przeciwmgielne |
| 55 | 15A Cewki zapłonowe |
| 56 | Światła do jazdy dziennej 15A |
| 57 | 5/7,5A Żarówka przednia lewa stronna, Tylne światło lewa |
| 58 | 5/7,5A Żarówka światła przedniego prawego, światło tylne prawe, pompa próżniowa wspomagania hamulców |
| 59 | 10/15A Lampa świateł mijania lewego reflektora |
| 60 | 15A DRL, system audio |
Za zapalniczkę odpowiada bezpiecznik nr 42, 15 lub 20A.

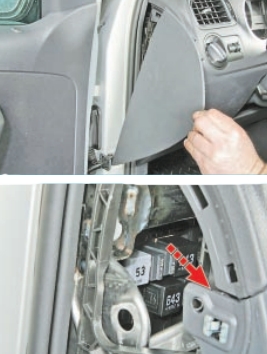

Skrzynka przekaźników
Urządzenie to znajduje się pod deską rozdzielczą po stronie kierowcy.
Schemat
Oznaczenie
| 1 | Nieużywany | |
| 2 | Nieużywany | |
| 3 | Nieużywany | |
| 4 | Przekaźnik świateł mijania (po lewej, od sierpnia 2010 r.) Przekaźnik pompy paliwa (po lewej, od listopada 2010 r.) Przełącznik ciśnienia paliwa (prawy) Nieużywane (od sierpnia 2012) | |
| 5 | Przekaźnik zasilania kl. 30 (z silnikiem Diesla) Przekaźnik główny (z silnikiem benzynowym) | |
| 6 | Przekaźnik światła bocznego (prawy) Przekaźnik świateł mijania (po lewej, od listopada 2010 r.) Przekaźnik blokady rozrusznika (od maja 2015 r.) | |
| 7 | Przekaźnik pompy paliwa (od sierpnia 2010 r.) Przekaźnik klimatyzacji (od listopada 2010) Nieużywane (od sierpnia 2011) Przekaźnik podgrzewanego lusterka zewnętrznego (od maja 2015 r.) | |
| 8 | Przekaźnik blokady rozrusznika Przekaźnik świateł bocznych (po lewej, od sierpnia 2012 r.) Przekaźnik świateł mijania (po prawej, od sierpnia 2012 r.) | |
| 9 | Przekaźnik klimatyzacji (do listopada 2010 r., do sierpnia 2012 r.) Nieużywane (od listopada 2010 do sierpnia 2011) | |
| 10 | Przekaźnik styku rozładowującego X | |
| 11 | Nieużywany | |
| 12 | Nieużywany | |
| 13 | Przekaźnik pompy paliwa (po lewej, od sierpnia 2012 r.) | |
| 14 | Nieużywany | |
| 15 | Przekaźnik klimatyzatora (od sierpnia 2012 r.) | |

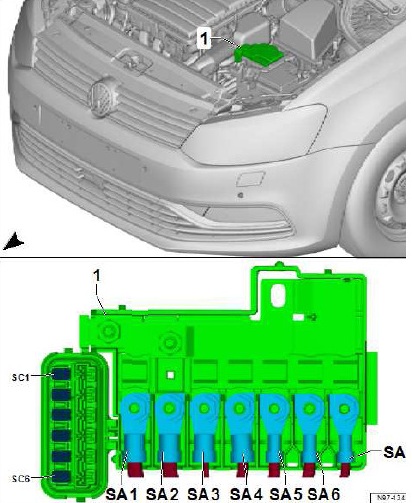

Komora silnika
Znajduje się w pokrywie baterii.
Opis
| SA1 | Generator 150A |
| SA2 | Nieużywany |
| SA3 | 110A Stacyjka i wyłącznik zapłonu, Wyłącznik świateł, Blok przełączników kolumny kierownicy, Przekaźnik styku odciążającego, Przekaźnik pompy paliwa, Przekaźnik świateł mijania, Bezpiecznik 20 w skrzynce bezpieczników, Przekaźnik świateł pozycyjnych, Przekaźnik mocy kl. 30, Bezpiecznik 3. |
| SA4 | 50A Jednostka sterująca wspomaganiem układu kierowniczego |
| SA5 | 40A Jednostka sterująca AB |
| SA6 | Jednostka sterująca wentylatora chłodnicy 40A, wentylator chłodnicy |
| SA7 | 50A Sterownik świec żarowych |
| SC1 | Jednostka sterująca ABS 25A |
| SC2 | Moduł sterujący wentylatora chłodnicy 30 A, wentylator chłodnicy, wyłącznik termiczny wentylatora chłodnicy |
| SC3 | Nieużywany |
| SC4 | Jednostka sterująca ABS 10A |
| SC5 | 5 / 10A Pokładowa jednostka sterująca zasilaniem |
| SC6 | 25A Jednostka sterująca automatycznej skrzyni biegów |
Jeśli wiesz co dodać – napisz w komentarzach.
