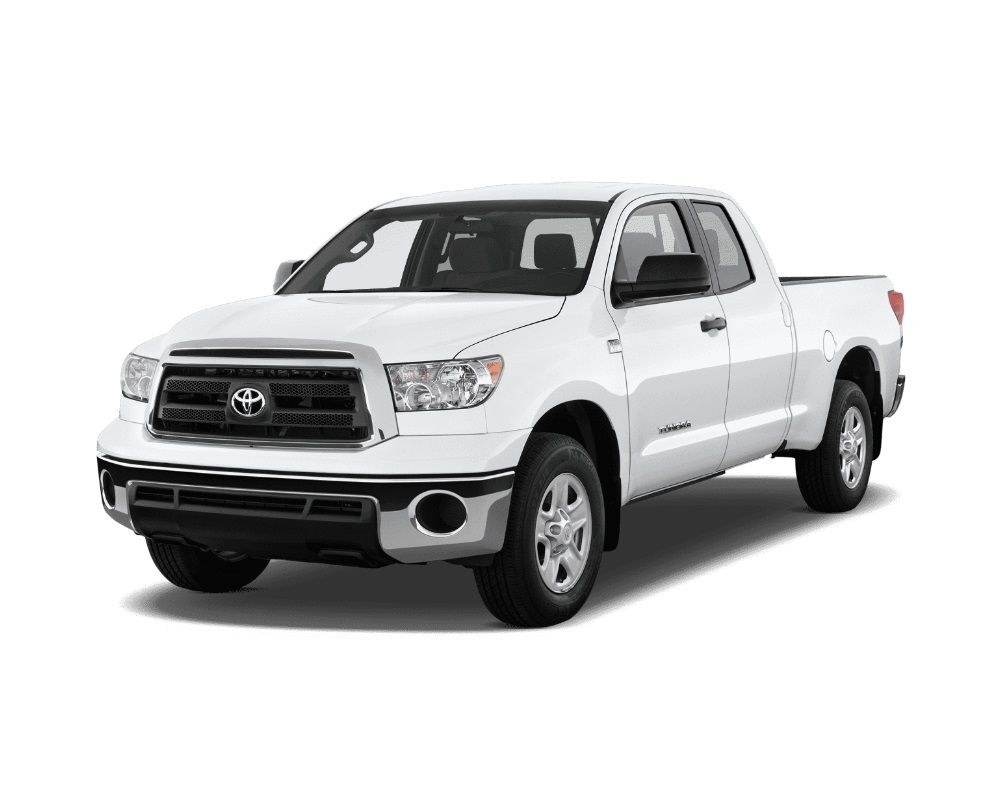

Toyota Tundra 2 pokolenia produkowane były w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. W tym czasie model zmiany 2 zmian. W naszym materiale znajdują się informacje o lokalizacji elektronicznych sterowników, opisach bezpieczników i przekaźników Toyota Tundra ze schematami skrzynkowymi oraz zdjęciami ich wykonania. Zwróć uwagę na bezpieczniki.
Sprawdź element elektroniczny na podstawie schematów na okładce urządzenia.
Contents
Przedział lotniczy
Lokalizacja
Ogólna lokalizacja blokowa
Opis
- Połączenie stosowaneniowe (CAN LH nr 2)
- Połączenie stosowaneniowe (CAN LH nr 1)
- Multipleksowy sterownik odchylania i teleskopu
- Zespół Kierunkowskazów
- Zespół ECU kontroli odległości
- Skrzynka bezpiecznikowa
- Korpus korpusu ECU
- J/B nr 5
- Zespół ECU wspomagania napędu
- J/B nr 4
- Przekaźnik światła cofania
- Wzmacniacz klucza transponderowego
- Zespół ECU klucza transpondera
- Zespół wzmacniacza klimatyzacji
- ECU sterowania napędem na cztery koła
- Zespół ECU ostrzegający o prześwicie
- ECU kontroli źródła zasilania
- J/B nr 3
- J/B nr 6
- Przekaźnik zapłonu (ACC Cut).
- Połączenie zarządzaniowe (CAN RH)
- ECU ostrzegający o ciśnieniu w oponach
- Zespół wzmacniacza komponentowego stereo
- Podzespół ECU wyzwala blokadę zmian biegów
- J/B nr 7
- Zespół czujnika powietrza powietrznego
Skrzynka bezpiecznikowa
W kabinie pasażerskiej główna skrzynka bezpieczników znajduje się pod deską rozdzielczą.
Zdjęcie poglądowe
Schemat z okładki skrzynki
Przeznaczenie
| INWERTER | Falownik 15A |
| FR P/SEAT LH | Elektryczny fotel kierowcy 30A |
| DR/LCK | 25A ECM nadwozia |
| MOC nr 5 | 30A Elektryczna klapa tylna |
| Obd | Złącze diagnostyczne 7,5A |
| WYLOT PWR | Gniazdo 15A |
| – | – |
| AM1 | 7,5A Blokada dźwigni zmiany biegów, układ rozruchowy, podgrzewane siedzenia |
| klimatyzacja | Klimatyzator 7,5A |
| MIR | 15A Sterownik lusterek, podgrzewane lusterka |
| MOC nr 3 | 20A Okna |
| FR P/SEAT RH | Fotel pasażera zasilany prądem 30 A |
| TI&TE | 15A Układ regulacji pochylenia i wysokości kolumny kierownicy |
| S/DACH | Właz 25A |
| RR SIEDZENIE-HTR PRAWE | 10A Podgrzewane siedzenia |
| ECU-IG nr 1 | ABS 7,5A, VSC, moduł ECM nadwozia, asystent parkowania, elektrycznie sterowany fotel kierowcy, regulacja nachylenia i wysokości, blokada wybieraka biegów, czujnik ciśnienia w oponach, złącze do przyczepy, gniazdko, szyberdach, elektrycznie sterowane drzwi bagażnika, spryskiwacze reflektorów, monitor martwego pola, dodatkowy wyświetlacz |
| AIR SUS IG | 20A Zawieszenie pneumatyczne |
| LH-IG | 7,5A Światła cofania, układ ładowania, zestaw wskaźników, kierunkowskazy, klimatyzacja, podgrzewane siedzenia, podgrzewana tylna szyba |
| Napęd na 4 koła | 20A xDrive |
| RR SIEDZENIE-HTR LH | 10A Podgrzewane siedzenia |
| WSH | 20A Zmywarka do szkła |
| WYCIERACZKA | 30A Wycieraczka i spryskiwacz szyby przedniej |
| ECU-IG nr 2 | 7,5 A Nadwozie ECM, wspomaganie kierownicy, moduł bramki |
| OGON | 15A Światło boczne, światło boczne przyczepy |
| klimatyzacja IG | Klimatyzator 10A |
| – | – |
| SEAT-HTR | 20A Wentylacja i podgrzewanie siedzeń |
| PŁYTA | 7,5A Oświetlenie tablicy przyrządów, oświetlenie schowka podręcznego, oświetlenie popielniczki, wyświetlacz pomocniczy, system audio, monitor cofania, nawigacja, system rozrywki dla pasażerów z tyłu, zestaw wskaźników, klimatyzacja, wentylacja i podgrzewane siedzenia, monitorowanie martwego pola |
| AKC | 7,5A Wyświetlacz pomocniczy, system audio, system rozrywki dla pasażerów z tyłu, monitor cofania, nawigacja, światła cofania, światła cofania (przyczepa), gniazdo, elektrycznie sterowane lusterka, moduł ECM nadwozia |
| Płyta BK/UP | 10A Światła cofania, zestaw wskaźników |
| CYG | Zapalniczka 15A |
| MOC nr 1 | 30A Elektryczne szyby, elektrycznie sterowana szyba tylnej klapy |
Za działanie zapalniczki odpowiadają bezpieczniki 15A CIG i PWR OUTLET.
Komora silnika
Lokalizacja
Ogólna lokalizacja blokowy
Oznaczenie
- Zespół ABS i siłownika trakcji
- Skrzynka bezpieczników i przekaźników
- Przekaźnik sterujący czyszczenia reflektorów
- ECM
Skrzynka bezpieczników i przekaźników
Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest przykryta pokrywą ochronną.
Zdjęcie
Schemat z okładki skrzynki
Obwody zabezpieczone
Schemat
Opis
| 1 | 15A A/F – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | Klakson 10A – Sygnał dźwiękowy |
| 3 | 25A EFI NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 4 | 30A IG2 GŁÓWNY – Bezpieczniki: „INJ”, „MET”, „IGN” |
| 5 | 30A L2 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 6 | 30A L1 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 7 | 25A WENTYLATOR CDS – Wentylator chłodzący |
| 8 | 20A DEICER – Podgrzewana strefa wycieraczek |
| 9 | 30A OGON HOLOWNICZY – Światło boczne przyczepy |
| 10 | 25A WENTYLATOR CDS NR 2 – 2012-2017: Wentylator chłodzący |
| 11 | 30A R2 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 12 | 30A R1 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 13 | 25A ZASILANIE NR 4 – Elektryczne szyby |
| 14 | 15A FOG – Przednie światło przeciwmgielne |
| 15 | 15A STOP – Światła stop, dodatkowe światło hamowania, VSC, ABS, blokada wybieraka biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wyposażenie elektryczne przyczepy |
| 16 | 30A TOW BRK – Sterowanie hamulcem przyczepy |
| 17 | 7,5A IMB – Immobilizer |
| 18 | 7,5A AM2 – Układ rozruchowy |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | 30A HOLOWANIE – Wyposażenie elektryczne przyczepy |
| 24 | 10A AI-HTR – 2012-2017: Podgrzewana pompa powietrza wtórnego |
| 25 | 5A ALT-S – Układ ładowania |
| 26 | 15A TURN-HAZ – Kierunkowskazy, światła awaryjne, wyposażenie elektryczne przyczepy |
| 27 | 15A F/PMP – 2007-2011: Pompa paliwa |
| 25A F/PMP – 2012-2017: Pompa paliwa | |
| 28 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ sterowania przepustnicą |
| 29 | 5A MET-B – Zestaw wskaźników |
| 30 | – |
| 31 | 30A AMP – system audio, system rozrywki dla tylnych siedzeń, monitor widoku z tyłu, nawigacja |
| 32 | 15A RAD NO.1 – System audio, System rozrywki dla tylnych siedzeń, Monitor widoku z tyłu, Nawigacja |
| 33 | 7,5A ECU-B1 – ECU nadwozia, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, lusterko wsteczne, gniazda zasilania, elektrycznie sterowany fotel kierowcy, elektrycznie sterowana klapa tylna, kolumna kierownicy z regulacją pochylenia i wysokości, bramka sieciowa jednostki |
| 34 | 7,5 A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie przestrzeni na nogi, oświetlenie drzwi, dodatkowy monitor, elektrycznie sterowana pokrywa bagażnika, elektrycznie sterowane siedzenia w 3. rzędzie, oświetlenie lusterka kosmetycznego, oświetlenie stacyjki |
| 35 | 15A HEAD LH – Światło drogowe lewe |
| 36 | 15A HEAD LL – Światła mijania |
| 37 | 10A Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 38 | 7,5A MET – Zestaw wskaźników |
| 39 | 10A IGN – system poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, immobilizer, tempomat, bramka |
| 40 | – |
| 41 | 15A HEAD RH – Światło drogowe prawe |
| 42 | 15A HEAD RL – Światło mijania prawe |
| 43 | 10A EFI NO.2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa diagnostyczna układu paliwowego |
| 44 | 5A DEF I/UP – |
| 45 | 7,5A AIR SUS NO.2 – Zawieszenie pneumatyczne |
| 46 | – |
| 47 | – |
| 48 | – |
| 49 | 50A AIR SUS nr 2 – Zawieszenie pneumatyczne |
| 50 | 30A PBD – Elektryczna klapa tylna |
| 51 | 40A RR HTR – Klimatyzacja |
| 52 | 30A H-LP CLN – Spryskiwacze reflektorów |
| 53 | 40A DFOG – Ogrzewana tylna szyba |
| 54 | 40A SUB BATT – Złącze przyczepy |
| 55 | – |
| 56 | – |
| 57 | 50A ABS, VSC |
| 58 | 40A ABS, VSC |
| 59 | 30A ST – Układ rozruchowy |
| 60 | – |
| 61 | – |
| 62 | – |
| 63 | 50A HTR – Klimatyzator |
| 64 | – |
| 65 | 150A LH-J/B – Bezpieczniki: „AM1”, „TAIL”, „PANEL”, „ACC”, „CIG”, „LH-IG”, „4WD”, „ECU-IG NO.1”, „BK / UP LP”, „SEAT-HTR”, „A/C IG”, „ECU-IG NR 2”, „WSH”, „WIPER”, „OBD”, „A/C”, „TI&TE”, „ FR P / SEAT RH ”,„ MIR, DR / LCK ”,„ FR P / SEAT LH ”,„ CARGO LP ”,„ PWR OUTLET ”,„ MOC NR 1 ” |
| 66 | 180A ALT – Bezpieczniki: „LH-J / B”, „HTR”, „SUB BATT”, „TOW BRK”, „STOP”, „FOG”, „TOW TAIL”, „DEICER” |
| 140A ALT – Bezpieczniki: „LH-J / B”, „HTR”, „SUB BATT”, „TOW BRK”, „STOP”, „FOG”, „TOW TAIL”, „DEICER” | |
| 67 | 50A A / POMPA NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 68 | 50A Wielopunktowy układ wtrysku paliwa / wielopunktowy układ wtrysku paliwa |
| 69 | 40A GŁÓWNY – Bezpieczniki: „HEAD LL”, „HEAD RL”, „HEAD LH”, „HEAD RH” |
| 70 | – |
| 71 | – |
| Przekaźnik | |
| R1 | F/PMP – Pompa paliwa |
| R2 | – |
| R3 | SUB BATT – przyczepy do akumulatorów |
| R4 | TOW TAIL – Światło pozycyjne (przyczepa) |
| R5 | DFOG – Ogrzewana tylna szyba |
| R6 | AIR SUS – Zawieszenie pneumatyczne |
| R7 | KLAKSON BEZPIECZEŃSTWA – Dźwięk alarmu antykradzieżowego |
| R8 | MGŁA – Światło przeciwmgielne |
| R9 | – |
| R10 | ST – Rozrusznik |
| R11 | C/OPN – Pompa paliwa (otwarcie zasilania) |
| R12 | – |
| R13 | MG CLT – Sprzęgło elektryczne |
| R14 | DEICER – Podgrzewana strefa wycieraczka |
| R15 | BRK nr 2 – Światło stopu |
| R16 | BRK nr 1 – Światło stopu |
| R17 | – |
| R18 | RR WSH – Spryskiwacz płynu chłodzącego |
| R19 | CDS FAN – Wentylator obciążay |
| R20 | GŁOWA – Reflektory |
| R21 | DIM – Ściemniacz |
| R22 | – |
| R23 | – |
| R24 | – |
| R25 | – |
