W tym materiale przedstawimy opis bezpieczników i przekaźników Toyota Porte, Sienta, Will Cypha Vi 2002, 2003, 2004, 2005, 2006 i 2007, wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.

Rozmieszczenie skrzyń i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanego i zależeć od roku produkcji i regionu dostawy Twojego samochodu. Sprawdź informacje na podstawie diagramów na okładce pudełka.
Contents
Przedział pasażerski

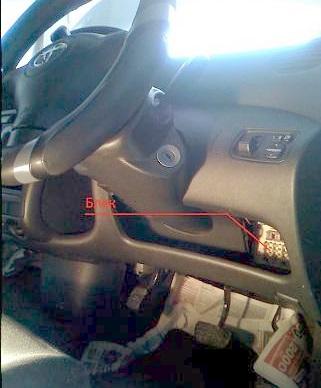

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części deski rozdzielczej za osłoną ochronną.
RHD

LHD

Zdjęcie poglądowe

Schemat na okładce pudełka

Schemat

Opis
| 1 | WSKAŹNIK 10A – Przyrządy, ABS, klimatyzacja, światła cofania, układ ładowania, zestaw wskaźników, podwójny zamek, sterownik zamka drzwi, sterownik silnika, sterownik skrzyni biegów, światła do jazdy dziennej, brzęczyk ostrzegawczy, szyberdach, elektrycznie sterowane szyby, blokada wybieraka skrzyni biegów bieg, kierunkowskazy, alarm, grzejnik |
| 2 | 10А DEF RLY – Ogrzewana tylna szyba, podgrzewane lusterka |
| 20А DEF – Ogrzewana tylna szyba, podgrzewane lusterka | |
| 3 | 25A D/L – Zamek podwójny, jednostka sterująca zamkiem drzwi |
| 4 | 7,5A TAIL – Przednie światło przeciwmgielne, reflektory, regulacja zasięgu reflektorów, brzęczyk ostrzegawczy, tylne światło przeciwmgielne, światło pozycyjne |
| 5 | – |
| 6 | 20A WYCIERACZKA – Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, zamek drzwi |
| 7 | 7,5А ECU − B – Reflektory, tylne światło przeciwmgielne |
| 8 | 15A FOG – Przednie światło przeciwmgielne |
| 9 | 15A ACC – Zapalniczka samochodowa, zegar, zestaw wskaźników, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, gniazdo, system audio, elektrycznie sterowane lusterka |
| 10 | 7,5A ECU-IG – ABS, oświetlenie wnętrza, wyświetlacz wielofunkcyjny, ogrzewanie postojowe (PTC), wentylator chłodzący, system poduszek powietrznych SRS, grzejnik |
| 11 | 7,5А OBD – Złącze diagnostyczne |
| 12 | 10А HAZ – Kierunkowskazy, alarm |
| 13 | 7,5A AC – Klimatyzacja, nagrzewnica |
| 14 | 10A S-HTR – Podgrzewane siedzenia |
| 15 | – |
| 16 | 10A STOP – Sterownik silnika, sterownik skrzyni biegów, blokada wybieraka skrzyni biegów, światło hamowania |
| 17 | 50А AM1 – Bezpieczniki: „ACC”, „GAUGE”, „DEF” („DEF RLY”, „S-HTR”, „WIPER”, „ECU – IG” |
| 18 | MOC 30A – Szyby, szyberdach |
| 19 | 40А HTR – Klimatyzacja, nagrzewnica |
| 20 | 30A DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| Przekaźnik | |
| R1 | Podgrzewacz |
| R2 | Światła awaryjne (kierunkowskazy) |
| R3 | Przekaźnik zasilania (okna, szyberdach) |
| R4 | Pompa paliwa (otwarcie obwodu (C / OPN)) |
Za działanie zapalniczki odpowiada bezpiecznik nr 9, 15A, kolejny bezpiecznik znajduje się w bloku pod maską.
Komora silnika
Skrzynka bezpieczników i przekaźników
Zespół ten znajduje się po lewej stronie komory silnika, obok akumulatora.
Zdjęcie

Schemat na okładce pudełka

Schemat

Przeznaczenie
| 1 | 15A DOME – Zegar, zestaw wskaźników, podwójny zamek, reflektory, oświetlenie wnętrza, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, system audio, sterownik zamka drzwi |
| 2 | 15A EFI – Jednostka sterująca silnika, immobilizer, jednostka sterująca skrzynią biegów |
| 3 | Klakson 15A – Sygnał dźwiękowy |
| 4 | 15A AM2 – Układ ładowania, zestaw wskaźników, sterownik silnika, immobilizer, sterownik skrzyni biegów, wyświetlacz wielofunkcyjny, układ poduszek powietrznych SRS, układ zapłonowy |
| 5 | 30A ST – Układ rozruchowy |
| 6 | – |
| 7 | 10A H − LP LH – Reflektor lewy, regulacja zasięgu reflektorów |
| 8 | 10A H − LP RH – Reflektor lewy, regulacja zasięgu reflektorów |
| 9 | 15A P/PUNKT – Gniazdo |
| 10 | Zapasowy bezpiecznik |
| 11 | Zapasowy bezpiecznik |
| 12 | Zapasowy bezpiecznik |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Wentylator chłodzący |
| 16 | 50A HTR SUB1 – Nagrzewnica pomocnicza (PTC) |
| 17 | – |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Wentylator chłodzący |
| R3 | Rozrusznik |
| R4 | – |
| R5 | Gniazdo zasilania |
| R6 | Nagrzewnica pomocnicza (PTC) |
| R7 | EFI |
| R8 | Sprzęgło sprężarki klimatyzacji |
| R9 | Sygnał dźwiękowy |
Dodatkowe pudełko
Schemat

Oznaczenie
| 1 | 10А H-LP HI RH – Reflektory (światła do jazdy dziennej) |
| 2 | 10А H-LP HI LH – Zestaw wskaźników, reflektory (światła do jazdy dziennej) |
| Przekaźnik | |
| R1 | Reflektory |
| R2 | Ściemniacz (DIM) |
| R3 | – |
Pudełko ABS
Schemat

Opis
- 1 – Bezpiecznik ABS nr 3 (modele bez VSC); nie (modele z VSC)
- A – nie (modele bez VSC); Przekaźnik ABS MTR (modele z VSC)
- B – przekaźnik ABS MTR (modele bez VSC); Przekaźnik ABS CUT (modele z VSC)
- C – przekaźnik ABS SOL (modele bez VSC); nie (modele z VSC).
Skrzynka bezpieczników zasilania
Znajduje się on na dodatnim biegunie akumulatora i wykonany jest w formie wkładek topikowych dużej mocy.
Schemat

Przeznaczenie
- 60А GŁÓWNY – Bezpieczniki: „EFI”, „DOME”, „HORN”, „ST”, „AM2”, „H − LP LH”, „H − LP RH”, „H − LP LH (HI)”, „ H – LP RH (HI) ”,„ H – LP LH (LO) ”,„ H – LP RH (LO) ”
- 80A – Układ „START/STOP”.
- ALT 100/120A – Bezpieczniki: „ECU-B”, „TAIL”, „D/L”, „OBD”, „RDI”, „AM1”, „HAZ”, „HTR”, „HTR-SUB1”, „ MOC ”,„ STOP ”,„ DEF ”, Układ ładowania
- 60A ABS – ABS
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
