Toyota Starlet była produkowana w 5 pokoleniach. W tym artykule znajdziesz informacje dotyczące lokalizacji elektronicznych sterowników, opis bezpieczników i przekaźników Toyota Starlet wraz ze schematami skrzynkowymi samochodów wyprodukowanych w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 reprezentujące 4 i 5 generację, oznaczone odpowiednio jako P80 i P90. Podświetl bezpiecznik zapalniczki.
Konstrukcja skrzyń i ich lokalizacja zależą od roku produkcji i poziomu wyposażenia Twojego samochodu.
P80

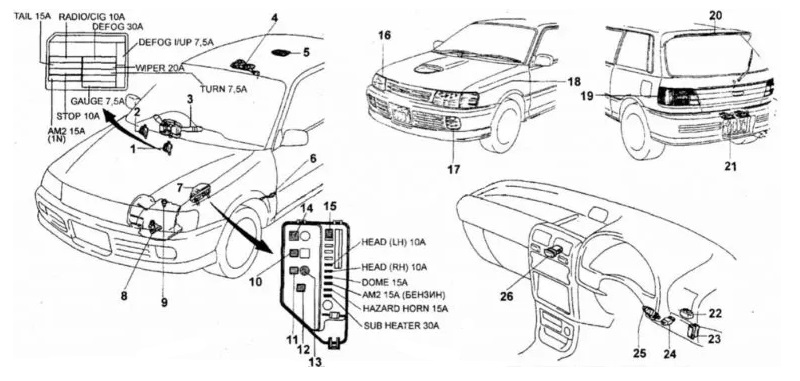

Lokalizacja
Schemat
Opis
- blok montażowy nr 1 (J/B nr 1)
- skrzynka przekaźników mocy (przekaźnik główny i bezpiecznik termiczny)
- przełącznik kombinowany
- lokalna lampa oświetlająca
- lampa wewnętrzna
- wyłącznik krańcowy
- blok montażowy nr 2 (J/B nr 2)
- wyłącznik blokady rozruchu (automatyczna skrzynia biegów)
- włącznik świateł cofania (ręczna skrzynia biegów)
- ALT 100А (1N) lub ALT 80А (samochody z silnikami benzynowymi i automatyczną skrzynią biegów)
- AM1 50A (samochody z silnikiem Diesla oraz z silnikami benzynowymi i automatyczną skrzynią biegów)
- przekaźnik klaksonu
- przekaźnik dodatkowego elementu grzejnego (1N, wersje)
- główny przekaźnik silnika
- AM1 60A (samochody z silnikami benzynowymi i manualną skrzynią biegów)
- reflektor
- reflektor przeciwmgielny
- przedni kierunkowskaz
- tylna lampa zespolona
- dodatkowe światło hamowania
- Światło tablicy rejestracyjnej
- przekaźnik ostrzegawczy oświetlenia
- włącznik świateł przeciwmgłowych
- przekaźnik przerywacza kierunkowskazów
- włącznik świateł hamowania
- wyłącznik alarmowy

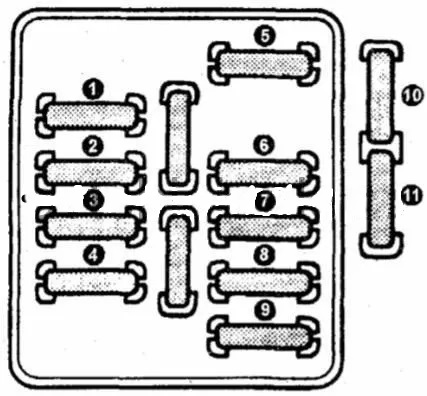

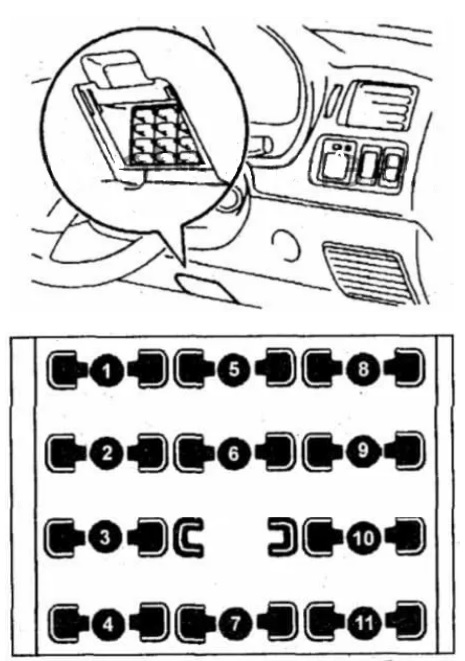

Skrzynka bezpieczników przedziału pasażerskiego
Schemat
Przeznaczenie
| 1 | 10A RADIO CIG (radio, zapalniczka , elektryczne lusterka, zegar) |
| 2 | 15A TAIL (oświetlenie zegara i radia) |
| 3 | 10A STOP (światła hamowania) |
| 4 | 15A AM2 (obwód AM2 stacyjki – układ rozruchowy) |
| 5 | 30A DFOG (ogrzewanie szyby tylnych drzwi) |
| 6 | WYCIERACZKA 20A (wycieraczki przednie i tylne) |
| 7 | 7,5A KRĘT (kierunkowskazy) |
| 8 | 10A AC (klimatyzator) |
| 9 | WSKAŹNIK 7,5A (zestaw wskaźników, światło cofania, obrotomierz, układ blokady wybieraka) |
| 10 | 7,5A DEFOG IDLE-UP (układ zarządzania silnikiem i automatyczna skrzynia biegów) |
| 20A FUEL HTR (elektroniczna jednostka sterująca systemem kontroli emisji) | |
| 11 | 15A ECU-IG (TEMS, 4-kanałowy ABS) |
Za zapalniczkę odpowiada bezpiecznik nr 1, 10A.
Skrzynka bezpieczników i przekaźników w komorze silnika

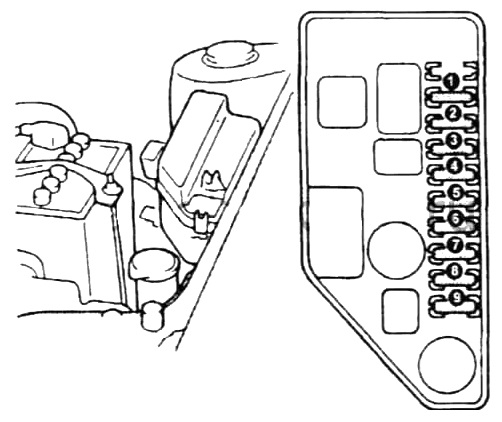

Typ 1
Schemat
Oznaczenie
| 1 | WENTYLATOR SKRAPLACZA 20A (wentylator skraplacza) |
| 2 | WENTYLATOR CHŁODNICY 20A (wentylator elektryczny) (z ABS 30A) |
| 3 | 30A HITER (grzałka) |
| 4 | GŁOWICA 10A (LH) (lewy reflektor) |
| 5 | GŁOWICA 10A (prawa) (prawy reflektor) |
| 6 | 15A DOME (oświetlenie wnętrza, zegar, radio) |
| 7 | 15A AM2 (obwód AM2 stacyjki – układ rozruchowy) |
| 8 | 15A ZAGROŻENIE, Klakson (klakson i alarm) |
| 15A EFI (elektroniczna jednostka sterująca silnika) | |
| 9 | 15A CUB (elektroniczna jednostka sterująca gaźnika) |
| PODGRZEWCA 30A (dodatkowa nagrzewnica) |

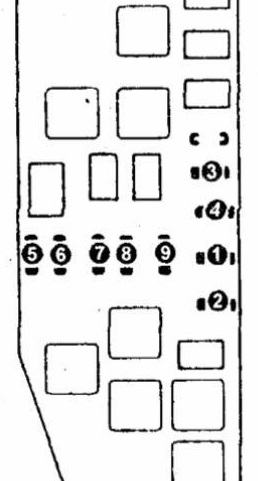

Typ 2
Schemat
Opis
| 1 | GŁOWICA 10A (LH) (lewy reflektor) |
| 2 | GŁOWICA 10A (prawa) (prawy reflektor) |
| 3 | 30A RTS (dodatkowa grzałka) |
| 4 | 10A KLIMATYZACJA (klimatyzator) |
| 5 | 15A EFI (elektroniczna jednostka sterująca silnika) |
| 6 | 15A ZAGROŻENIE (kierunkowskazy i światła awaryjne) |
| 7 | 15A AM2 (obwód AM2 stacyjki – układ rozruchowy) |
| 8 | KOPUŁA 10A (oświetlenie wewnętrzne) |
| 9 | 5A ALT-S (układ ładowania) |
P90

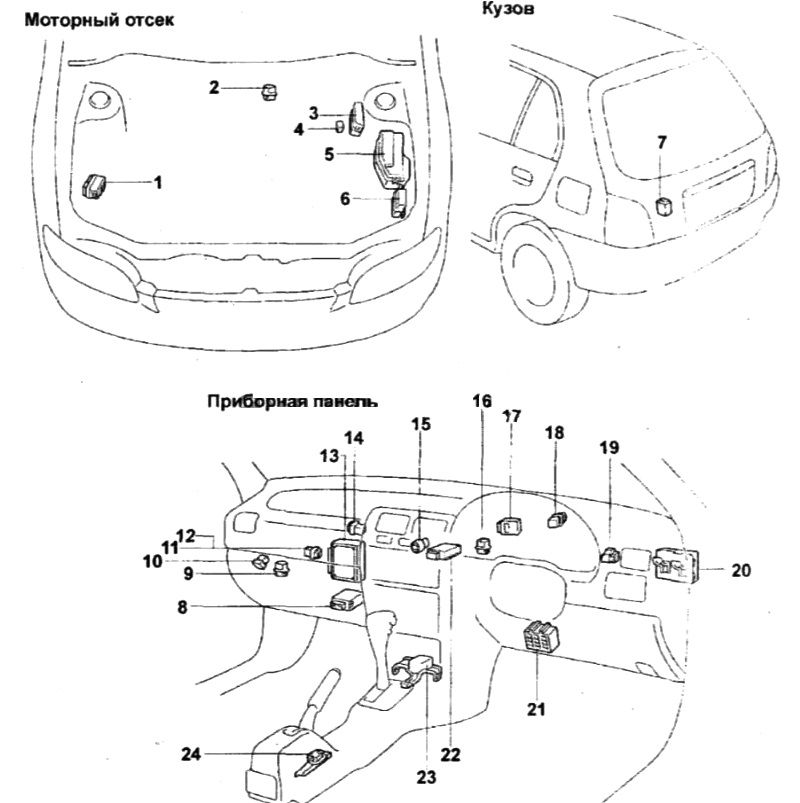

Lokalizacja
Przeznaczenie
- Przekaźnik ABS
- przekaźnik świecy żarowej (1N)
- skrzynka przekaźników nr 3
- przekaźnik ogrzewania powietrza dolotowego (1N)
- skrzynka przekaźników komory silnika
- skrzynka przekaźników nr 6
- przekaźnik wycieraczek tylnych drzwi
- wzmacniacz klimatyzacji
- przekaźnik wielkości (do 97.12)
- przekaźnik pompy paliwa (od 97.12)
- przekaźnik pompy paliwa (do 97.12)
- przekaźnik wielkości (od 97.12)
- elektroniczna jednostka sterująca silnikiem
- przekaźnik układu blokady dźwigni zmiany biegów (od 97.12)
- przekaźnik sterujący rozgrzewaniem
- przekaźnik świateł przeciwmgłowych (od 97.12) lub przekaźnik układu blokady dźwigni zmiany biegów (do 97.12)
- przekaźnik sterujący zamkiem drzwi
- przekaźnik przerywacza kierunkowskazów
- moduł przekaźnika mocy
- elektroniczna jednostka sterująca silnikiem
- skrzynka bezpiecznikowa
- wzmacniacz klimatyzacji (klimatyzacja automatyczna)
- czujnik środkowej poduszki powietrznej
- czujnik opóźnienia
Skrzynka bezpieczników przedziału pasażerskiego
Schemat
Oznaczenie
| 1 | 30A DFOG (ogrzewanie szyby tylnych drzwi) |
| 2 | 7,5A MERT (oświetlenie przyrządów, światła cofania) |
| 3 | 7,5A KRĘT (kierunkowskazy) |
| 4 | 15A RADIO I ZAPALNICZKA (radio, zapalniczka, elektryczne lusterka, poduszki powietrzne) |
| 5 | WYCIERACZKA 20A (wycieraczki) |
| 6 | 5A ECU-IG (ABS) |
| 7 | 5A DEFOG IDLE-UP (system zarządzania silnikiem i automatyczna skrzynia biegów) |
| 8 | 15A TYŁ (światła przeciwmgielne, wymiary, oświetlenie tablicy rejestracyjnej, bieg wsteczny, światło tylne) |
| 9 | 10A STOP (światła hamowania) |
| 10 | 5A ECU-B (poduszki powietrzne) |
| 11 | 5A IG (poduszki powietrzne) |
Za działanie zapalniczki odpowiada bezpiecznik nr 4, 15A.
Skrzynka bezpieczników i przekaźników w komorze silnika

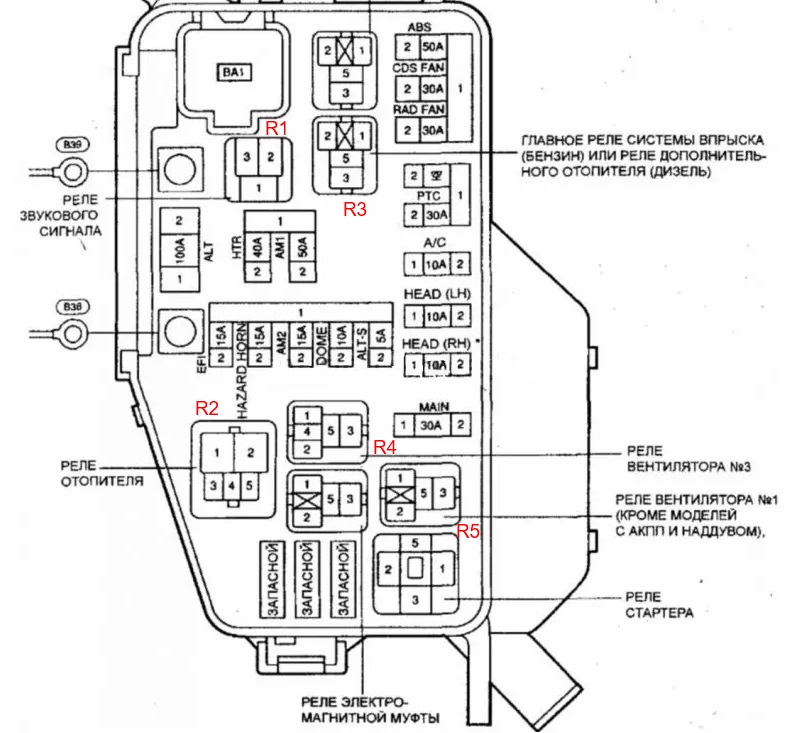

Typ 1
Schemat
Przekaźnik
- R1 tutaj przekaźnik klaksonu
- Przekaźnik grzejnika R2
- Przekaźnik główny R3
- Przekaźnik wentylatora R4
- Przekaźnik rozrusznika R5

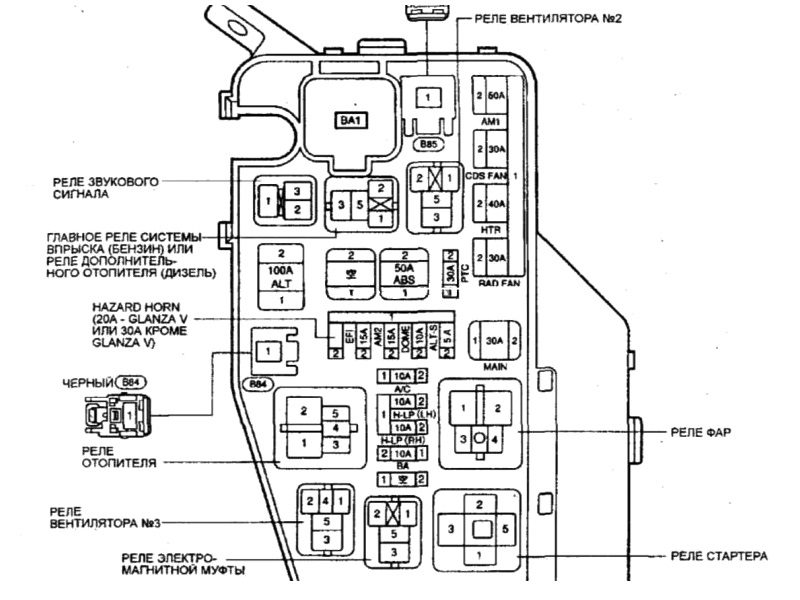

Typ 2
Schemat
