Toyota Sequoia 2 generacji produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. W tym czasie model przeszedł 2 zmiany stylizacji. W naszym materiale znajdziesz informacje z lokalizacją elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyota Sequoia ze schematami skrzynkowymi oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski

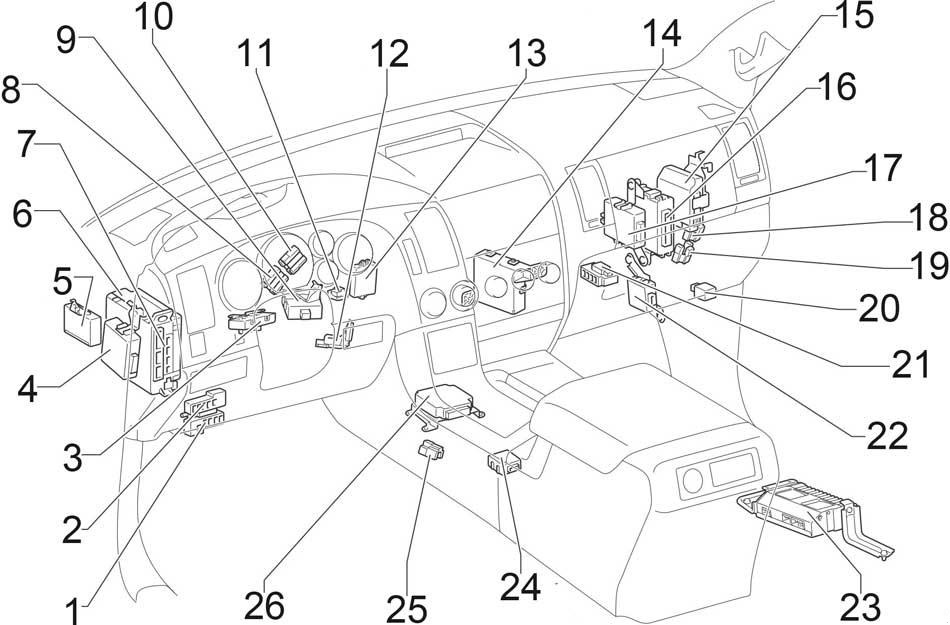

Lokalizacja
Rysunek poglądowy
Opis
- Złącze przyłączeniowe (CAN LH nr 2)
- Złącze przyłączeniowe (CAN LH nr 1)
- Multipleksowy sterownik odchylania i teleskopu
- Zespół kierunkowskazów
- Zespół ECU kontroli odległości
- Skrzynka bezpiecznikowa
- ECU głównego korpusu
- J/B nr 5
- Zespół ECU wspomagania kierownicy
- J/B nr 4
- Przekaźnik światła cofania
- Wzmacniacz klucza transponderowego
- Zespół ECU klucza transpondera
- Zespół wzmacniacza klimatyzacji
- ECU sterowania napędem na cztery koła
- Zespół ECU ostrzegający o prześwicie
- ECU kontroli źródła zasilania
- J/B nr 3
- J/B nr 6
- Przekaźnik zapłonu (ACC Cut).
- Złącze przyłączeniowe (CAN RH)
- ECU ostrzegający o ciśnieniu w oponach
- Zespół wzmacniacza komponentowego stereo
- Podzespół ECU sterujący blokadą zmiany biegów
- J/B nr 7
- Zespół czujnika środkowej poduszki powietrznej
Skrzynka bezpiecznikowa
W kabinie pasażerskiej główna skrzynka bezpieczników znajduje się pod deską rozdzielczą.

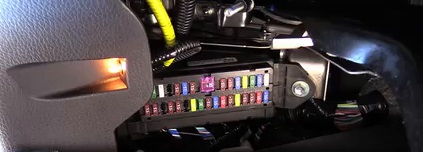

Zdjęcie poglądowe

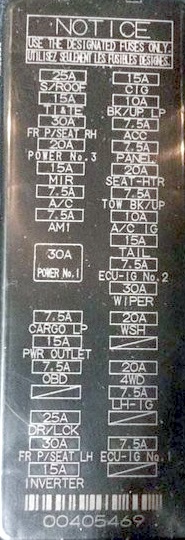

Schemat z okładki skrzynki
Przeznaczenie
| INWERTER | Falownik 15A |
| FR P/SEAT LH | Elektryczny fotel kierowcy 30A |
| DR/LCK | 25A ECM nadwozia |
| MOC nr 5 | 30A Elektryczna klapa tylna |
| Obd | Złącze diagnostyczne 7,5A |
| WYLOT PWR | Gniazdo 15A |
| – | – |
| AM1 | 7,5A Blokada dźwigni zmiany biegów, układ rozruchowy, podgrzewane siedzenia |
| klimatyzacja | Klimatyzator 7,5A |
| MIR | 15A Sterownik lusterek, podgrzewane lusterka |
| MOC nr 3 | 20A Okna |
| FR P/SEAT RH | Fotel pasażera zasilany prądem 30A |
| TI&TE | 15A Układ regulacji pochylenia i wysokości kolumny kierownicy |
| S/DACH | Właz 25A |
| RR SIEDZENIE-HTR PRAWE | 10A Podgrzewane siedzenia |
| ECU-IG nr 1 | ABS 7,5A, VSC, moduł ECM nadwozia, asystent parkowania, elektrycznie sterowany fotel kierowcy, regulacja nachylenia i wysokości, blokada wybieraka biegów, czujnik ciśnienia w oponach, złącze do przyczepy, gniazdko, szyberdach, elektrycznie sterowane drzwi bagażnika, spryskiwacze reflektorów, monitor martwego pola, dodatkowy wyświetlacz |
| AIR SUS IG | 20A Zawieszenie pneumatyczne |
| LH-IG | 7,5A Światła cofania, układ ładowania, zestaw wskaźników, kierunkowskazy, klimatyzacja, podgrzewane siedzenia, podgrzewana tylna szyba |
| Napęd na 4 koła | 20A xDrive |
| RR SIEDZENIE-HTR LH | 10A Podgrzewane siedzenia |
| WSH | 20A Zmywarka do szkła |
| WYCIERACZKA | 30A Wycieraczka i spryskiwacz szyby przedniej |
| ECU-IG nr 2 | 7,5 A Nadwozie ECM, wspomaganie kierownicy, moduł bramki |
| OGON | 15A Światło boczne, światło boczne przyczepy |
| klimatyzacja IG | Klimatyzator 10A |
| – | – |
| SEAT-HTR | 20A Wentylacja i podgrzewanie siedzeń |
| PŁYTA | 7,5A Oświetlenie tablicy przyrządów, oświetlenie schowka podręcznego, oświetlenie popielniczki, wyświetlacz pomocniczy, system audio, monitor cofania, nawigacja, system rozrywki dla pasażerów z tyłu, zestaw wskaźników, klimatyzacja, wentylacja i podgrzewane siedzenia, monitorowanie martwego pola |
| AKC | 7,5A Wyświetlacz pomocniczy, system audio, system rozrywki dla pasażerów z tyłu, monitor cofania, nawigacja, światła cofania, światła cofania (przyczepa), gniazdo, elektrycznie sterowane lusterka, moduł ECM nadwozia |
| Płyta BK/UP | 10A Światła cofania, zestaw wskaźników |
| CYG | Zapalniczka 15A |
| MOC nr 1 | 30A Elektryczne szyby, elektrycznie sterowana szyba tylnej klapy |
Za działanie zapalniczki odpowiadają bezpieczniki 15A CIG i PWR OUTLET.

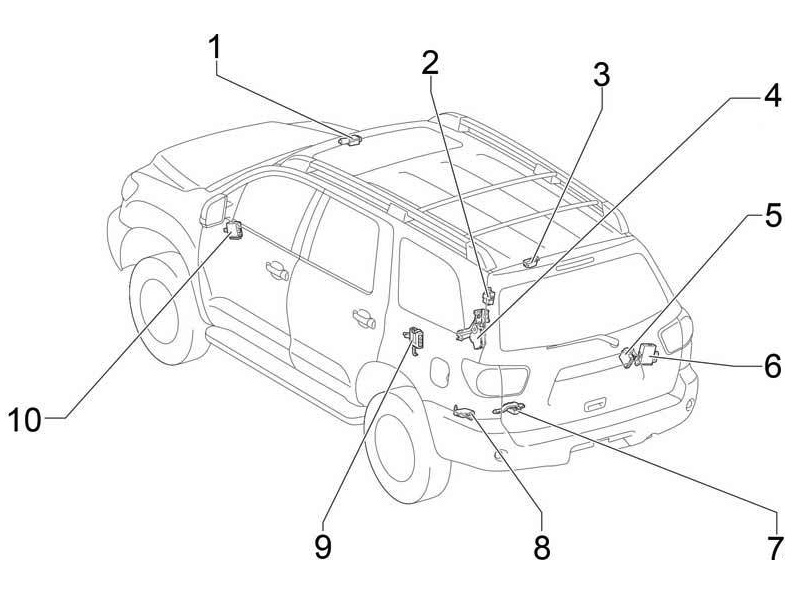

Dodatkowe elementy

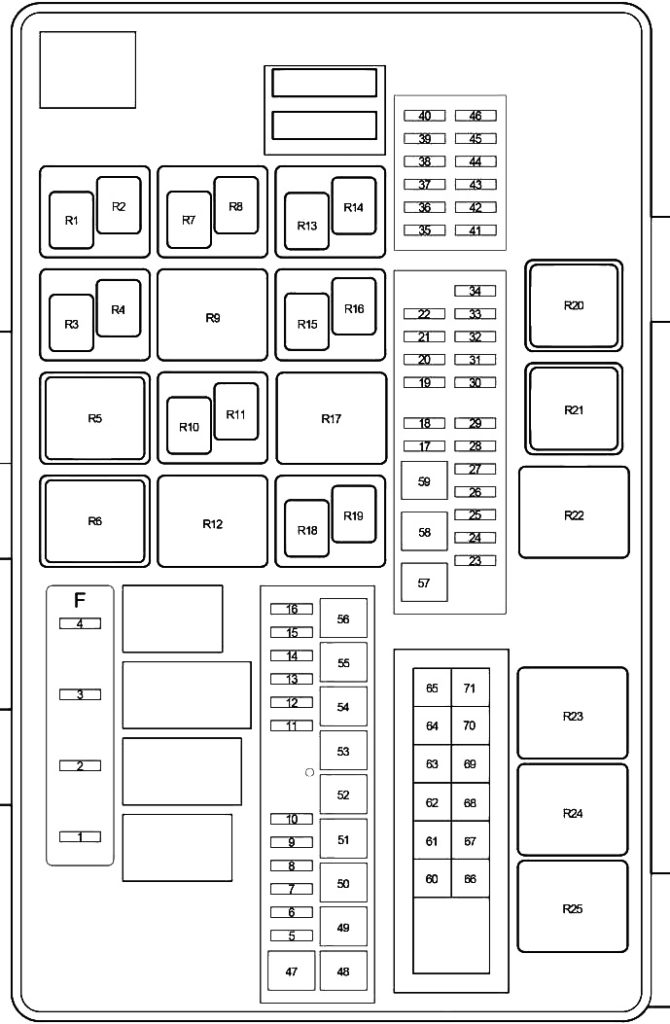

Schemat
Oznaczenie
- Jednostka sterująca szyberdachem
- Odbiornik zamka drzwi
- Antena i odbiornik systemu monitorowania ciśnienia w oponach
- Sterownik tylnych drzwi
- Jednostka sterująca składaniem siedzeń
- Sterownik tylnych drzwi
- Jednostka sterująca pompą paliwa
- Jednostka sterująca składaniem siedzeń
- Jednostka sterująca zawieszeniem pneumatycznym
- Jednostka sterująca lusterkiem
Komora silnika
Lokalizacja

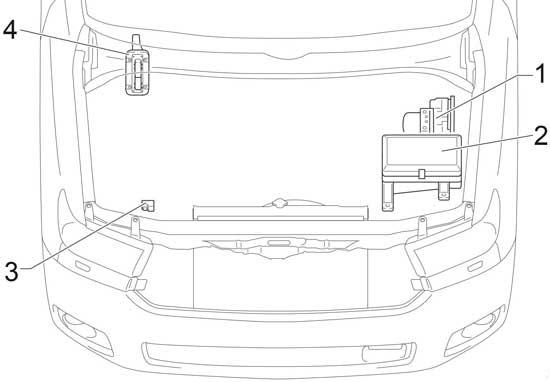

Ogólna lokalizacja blokowy
Przeznaczenie
- Zespół ABS i siłownika trakcji
- Skrzynka bezpieczników i przekaźników
- Przekaźnik sterujący czyszczenia reflektorów
- ECM
Skrzynka bezpieczników i przekaźników

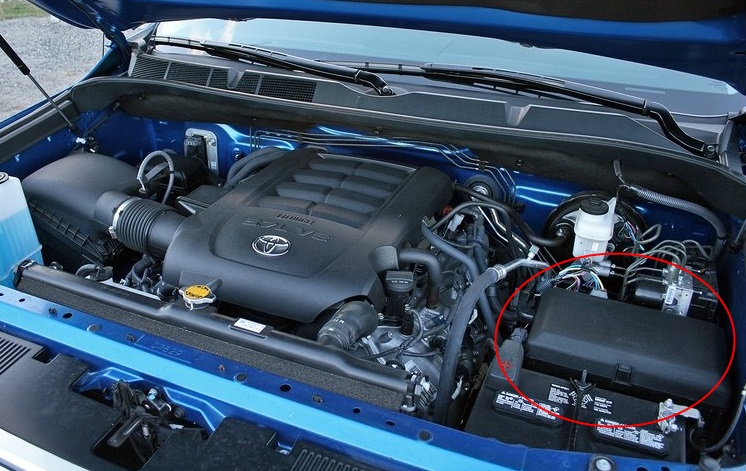

Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest przykryta pokrywą ochronną.

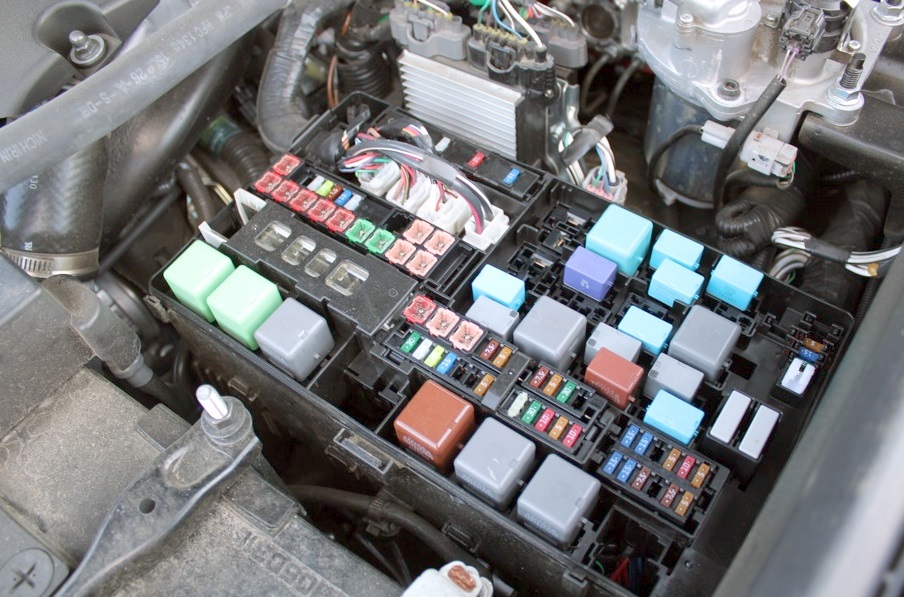

Zdjęcie

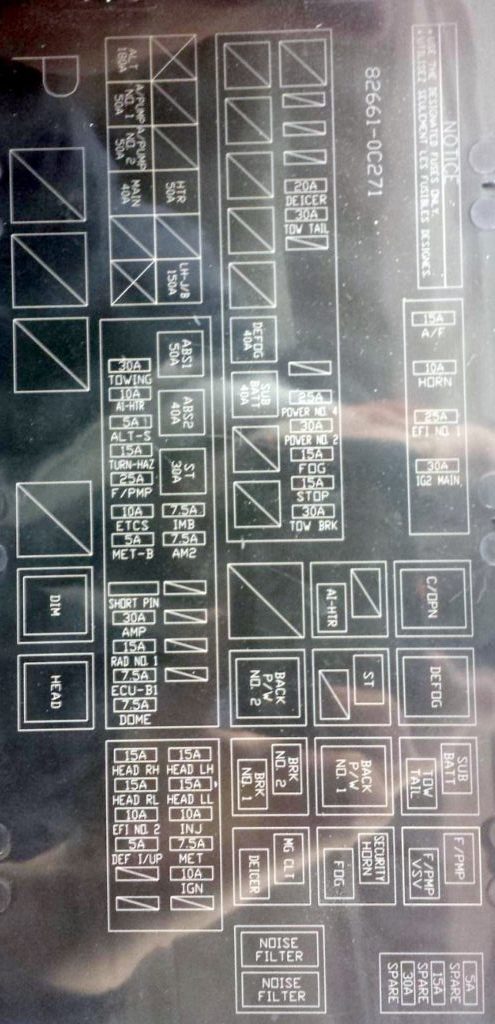

Schemat z okładki skrzynki
Obwody zabezpieczone
Schemat
Oznaczenie
| 1 | 15A A/F – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | Klakson 10A – Sygnał dźwiękowy |
| 3 | 25A EFI NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 4 | 30A IG2 GŁÓWNY – Bezpieczniki: „INJ”, „MET”, „IGN” |
| 5 | 30A L2 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 6 | 30A L1 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 7 | 25A WENTYLATOR CDS – Wentylator chłodzący |
| 8 | 20A DEICER – Podgrzewana strefa wycieraczek |
| 9 | 30A OGON HOLOWNICZY – Światło boczne przyczepy |
| 10 | 25A WENTYLATOR CDS NR 2 – 2012-2017: Wentylator chłodzący |
| 11 | 30A R2 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 12 | 30A R1 RR2 SEAT – 3. rząd siedzeń elektrycznie sterowany |
| 13 | 25A ZASILANIE NR 4 – Elektryczne szyby |
| 14 | 15A FOG – Przednie światło przeciwmgielne |
| 15 | 15A STOP – Światła stop, dodatkowe światło hamowania, VSC, ABS, blokada wybieraka biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wyposażenie elektryczne przyczepy |
| 16 | 30A TOW BRK – Sterowanie hamulcem przyczepy |
| 17 | 7,5A IMB – Immobilizer |
| 18 | 7,5A AM2 – Układ rozruchowy |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | 30A HOLOWANIE – Wyposażenie elektryczne przyczepy |
| 24 | 10A AI-HTR – 2012-2017: Podgrzewana pompa powietrza wtórnego |
| 25 | 5A ALT-S – Układ ładowania |
| 26 | 15A TURN-HAZ – Kierunkowskazy, światła awaryjne, wyposażenie elektryczne przyczepy |
| 27 | 15A F/PMP – 2007-2011: Pompa paliwa |
| 25A F/PMP – 2012-2017: Pompa paliwa | |
| 28 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ sterowania przepustnicą |
| 29 | 5A MET-B – Zestaw wskaźników |
| 30 | – |
| 31 | 30A AMP – system audio, system rozrywki dla tylnych siedzeń, monitor widoku z tyłu, nawigacja |
| 32 | 15A RAD NO.1 – System audio, System rozrywki dla tylnych siedzeń, Monitor widoku z tyłu, Nawigacja |
| 33 | 7,5A ECU-B1 – ECU nadwozia, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, lusterko wsteczne, gniazda zasilania, elektrycznie sterowany fotel kierowcy, elektrycznie sterowana klapa tylna, kolumna kierownicy z regulacją pochylenia i wysokości, bramka sieciowa jednostki |
| 34 | 7,5 A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie przestrzeni na nogi, oświetlenie drzwi, dodatkowy monitor, elektrycznie sterowana pokrywa bagażnika, elektrycznie sterowane siedzenia w 3. rzędzie, oświetlenie lusterka kosmetycznego, oświetlenie stacyjki |
| 35 | 15A HEAD LH – Światło drogowe lewe |
| 36 | 15A HEAD LL – Światła mijania |
| 37 | 10A Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 38 | 7,5A MET – Zestaw wskaźników |
| 39 | 10A IGN – system poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, immobilizer, tempomat, bramka |
| 40 | – |
| 41 | 15A HEAD RH – Światło drogowe prawe |
| 42 | 15A HEAD RL – Światło mijania prawe |
| 43 | 10A EFI NO.2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa diagnostyczna układu paliwowego |
| 44 | 5A DEF I/UP – |
| 45 | 7,5A AIR SUS NO.2 – Zawieszenie pneumatyczne |
| 46 | – |
| 47 | – |
| 48 | – |
| 49 | 50A AIR SUS nr 2 – Zawieszenie pneumatyczne |
| 50 | 30A PBD – Elektryczna klapa tylna |
| 51 | 40A RR HTR – Klimatyzacja |
| 52 | 30A H-LP CLN – Spryskiwacze reflektorów |
| 53 | 40A DFOG – Ogrzewana tylna szyba |
| 54 | 40A SUB BATT – Złącze przyczepy |
| 55 | – |
| 56 | – |
| 57 | 50A ABS, VSC |
| 58 | 40A ABS, VSC |
| 59 | 30A ST – Układ rozruchowy |
| 60 | – |
| 61 | – |
| 62 | – |
| 63 | 50A HTR – Klimatyzator |
| 64 | – |
| 65 | 150A LH-J/B – Bezpieczniki: „AM1”, „TAIL”, „PANEL”, „ACC”, „CIG”, „LH-IG”, „4WD”, „ECU-IG NO.1”, „BK / UP LP”, „SEAT-HTR”, „A/C IG”, „ECU-IG NR 2”, „WSH”, „WIPER”, „OBD”, „A/C”, „TI&TE”, „ FR P / SEAT RH ”,„ MIR, DR / LCK ”,„ FR P / SEAT LH ”,„ CARGO LP ”,„ PWR OUTLET ”,„ MOC NR 1 ” |
| 66 | 180A ALT – Bezpieczniki: „LH-J / B”, „HTR”, „SUB BATT”, „TOW BRK”, „STOP”, „FOG”, „TOW TAIL”, „DEICER” |
| 140A ALT – Bezpieczniki: „LH-J / B”, „HTR”, „SUB BATT”, „TOW BRK”, „STOP”, „FOG”, „TOW TAIL”, „DEICER” | |
| 67 | 50A A / POMPA NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 68 | 50A Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 69 | 40A GŁÓWNY – Bezpieczniki: „HEAD LL”, „HEAD RL”, „HEAD LH”, „HEAD RH” |
| 70 | – |
| 71 | – |
| Przekaźnik | |
| R1 | F/PMP – Pompa paliwa |
| R2 | – |
| R3 | SUB BATT – Akumulator przyczepy |
| R4 | TOW TAIL – Światło pozycyjne (przyczepa) |
| R5 | DFOG – Ogrzewana tylna szyba |
| R6 | AIR SUS – Zawieszenie pneumatyczne |
| R7 | KLAKSON BEZPIECZEŃSTWA – Dźwięk alarmu antykradzieżowego |
| R8 | MGŁA – Światło przeciwmgielne |
| R9 | – |
| R10 | ST – Rozrusznik |
| R11 | C/OPN – Pompa paliwa (otwarcie obwodu) |
| R12 | – |
| R13 | MG CLT – Sprzęgło sprężarki klimatyzacji |
| R14 | DEICER – Podgrzewana strefa wycieraczek |
| R15 | BRK nr 2 – Światło stopu |
| R16 | BRK nr 1 – Światło stopu |
| R17 | – |
| R18 | RR WSH – Spryskiwacz tylnej szyby |
| R19 | CDS FAN – Wentylator chłodzący |
| R20 | GŁOWA – Reflektory |
| R21 | DIM – Ściemniacz |
| R22 | – |
| R23 | – |
| R24 | – |
| R25 | – |
