Toyota Land Cruiser 80 była produkowana w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997. W naszym materiale znajdziesz informacje na temat lokalizacji elektronicznych zespołów sterujących, opis bezpieczników i przekaźników Toyota Land Cruiser 80 ze schematami skrzynki i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Sprawdź informacje na podstawie diagramów na okładce pudełka.
Contents
Przedział pasażerski

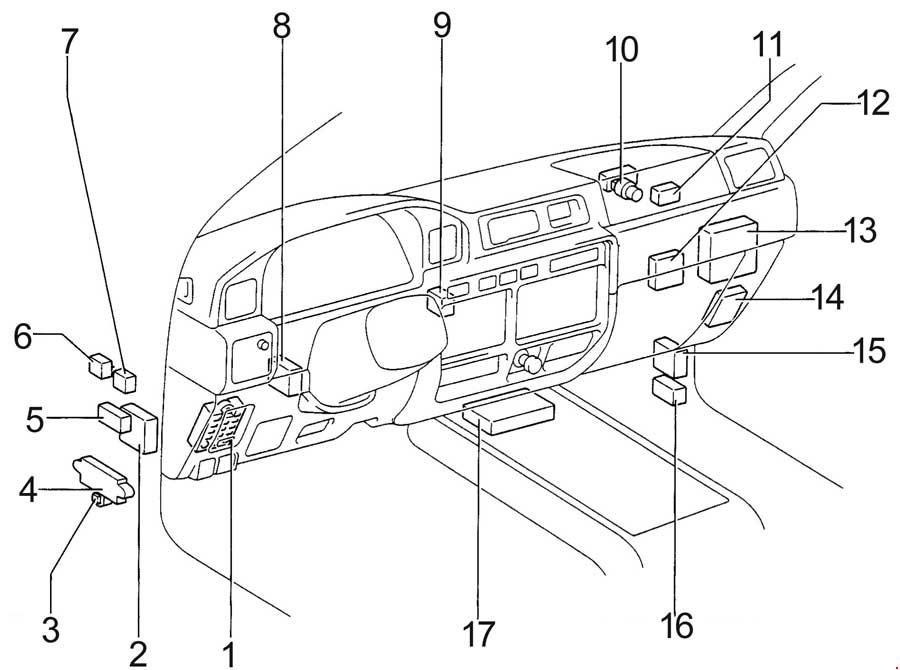

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpiecznikowa
- Sterownik ABS
- Przekaźnik otwarcia obwodu
- Skrzynka przekaźników
- Przekaźnik sterujący środkową blokadą mechanizmu różnicowego
- Przekaźnik ostrzegawczy pasów bezpieczeństwa
- Przekaźnik utrzymujący światło
- Sterownik tempomatu
- Wzmacniacz systemu klimatyzacji
- Temperatura płynu chłodzącego silnik. Odetnij przekaźnik
- Przekaźnik kontroli prędkości dmuchawy
- Wzmacniacz klimatyzacji
- Moduł sterujący silnika
- Wzmacniacz komponentowy stereo
- ECU blokady mechanizmu różnicowego
- Przekaźnik światła cylindra kluczyka zapłonu
- Zespół czujnika poduszki powietrznej

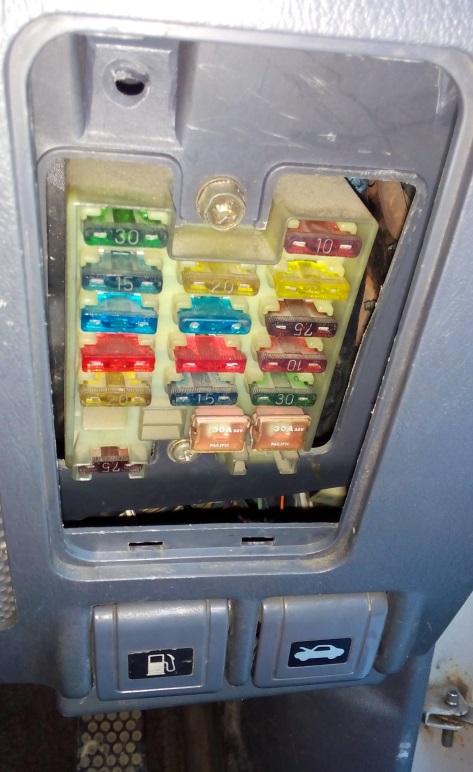

Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej, za osłoną ochronną.

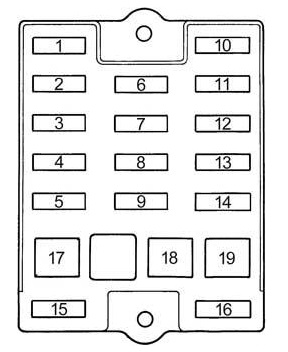

Schemat
Przeznaczenie
| 1 | 15A CIG – Zapalniczka , elektrycznie sterowane lusterka, cyfrowy wyświetlacz zegara, radio, magnetofon kasetowy, antena zasilająca, system blokady zmiany biegów automatycznej skrzyni biegów, system poduszek powietrznych SRS |
| 2 | 15A TYLNE – Światła tylne, oświetlenie tablicy rejestracyjnej, światła pozycyjne i przednie boczne światła obrysowe, oświetlenie tablicy przyrządów, zegar, oświetlenie schowka podręcznego |
| 3 | 15A OBD – System diagnostyki pokładowej |
| 4 | 10A STOP – Światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, urządzenie kasujące tempomat, układ blokady zmiany biegów automatycznej skrzyni biegów |
| 5 | 20A DFOG – Ogrzewana tylna szyba |
| 6 | 20A WYCIERACZKA – Wycieraczki i spryskiwacz szyby przedniej, wycieraczka i spryskiwacz szyby tylnej |
| 7 | MIERNIK 10A — Wskaźniki i wskaźniki, wskaźniki przypomnienia o serwisie i brzęczyki ostrzegawcze (z wyjątkiem lampek ostrzegawczych układu wydechowego i otwartych drzwi), światła cofania |
| 8 | 7,5A KRĘT – Kierunkowskazy |
| 9 | 15A ECU-IG – Tempomat |
| 10 | 10A ECU-B – System poduszek powietrznych SRS |
| 11 | 20A TYLNY-HTR – Klimatyzacja |
| 12 | 7,5A IGN – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji, układ poduszek powietrznych SRS |
| 13 | 10A AC – Klimatyzator |
| 14 | 30A DIFF – Układ blokady mechanizmu różnicowego |
| 15 | Nieużywany |
| 16 | Nieużywany |
| 17 | Nieużywany |
| 18 | 40A FL HEATER – Klimatyzator |
| 19 | 30A FL POWER – Elektryczne szyby, elektrycznie sterowany system blokowania drzwi, elektrycznie sterowany szyberdach |
Bezpiecznik nr 1, 15A, odpowiada za zapalniczkę.

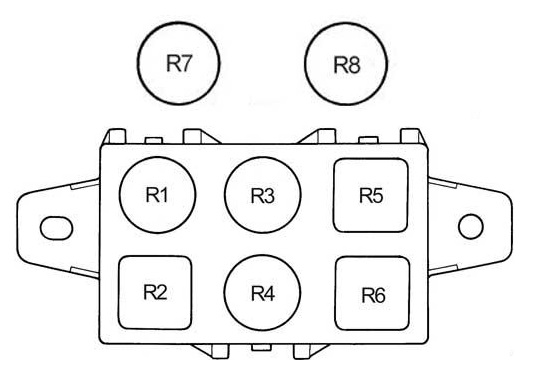

Skrzynka przekaźników
Schemat
Oznaczenie
| R1 | Odmgławiacz |
| R2 | Podgrzewacz |
| R3 | Przekaźnik energii |
| R4 | Światła tylne |
| R5 | Flasher |
| R6 | Nieużywany |
| R7 | Wentylator chłodzący |
| R8 | Dmuchawa wysoka |

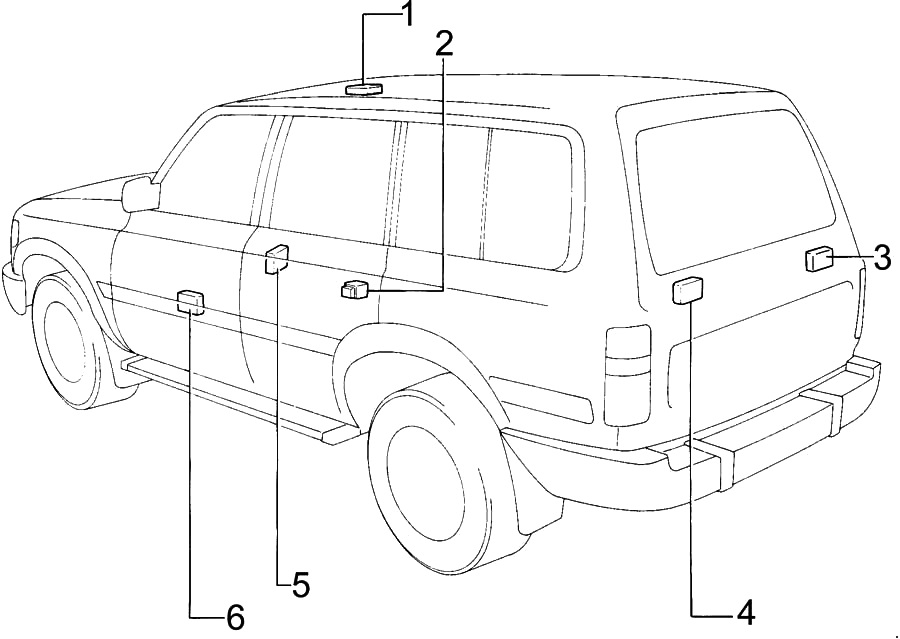

Dodatkowe elementy
Schemat
Opis
- Przekaźnik sterujący dachem księżycowym
- Przekaźnik tylnej nagrzewnicy
- Wzmacniacz głośnika niskotonowego
- Przekaźnik tylnej wycieraczki
- ECU blokady zmiany biegów
- Przekaźnik sterujący zamkiem drzwi
Komora silnika

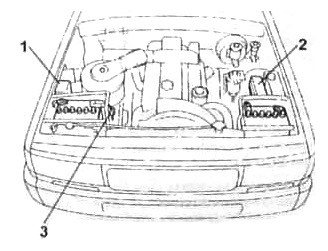

Lokalizacja
Schemat
Przeznaczenie
- Skrzynka przyłączeniowa
- skrzynkę bezpieczników i przekaźników
- wkładka bezpiecznikowa dużej mocy

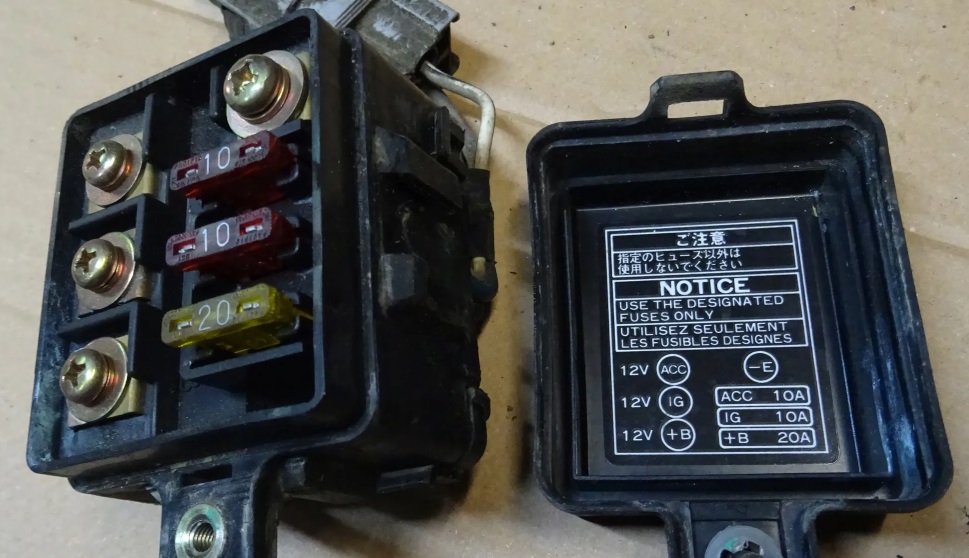

Skrzynka przyłączeniowa
Schemat
Oznaczenie
| A | ACC – zacisk ACC stacyjki |
| B | IG – zacisk IG1 wyłącznika zapłonu |
| C | (B +) – topliwe złącze obwodu elektrycznego |
| D | (E -) – uziemienie |
Skrzynka bezpieczników i przekaźników

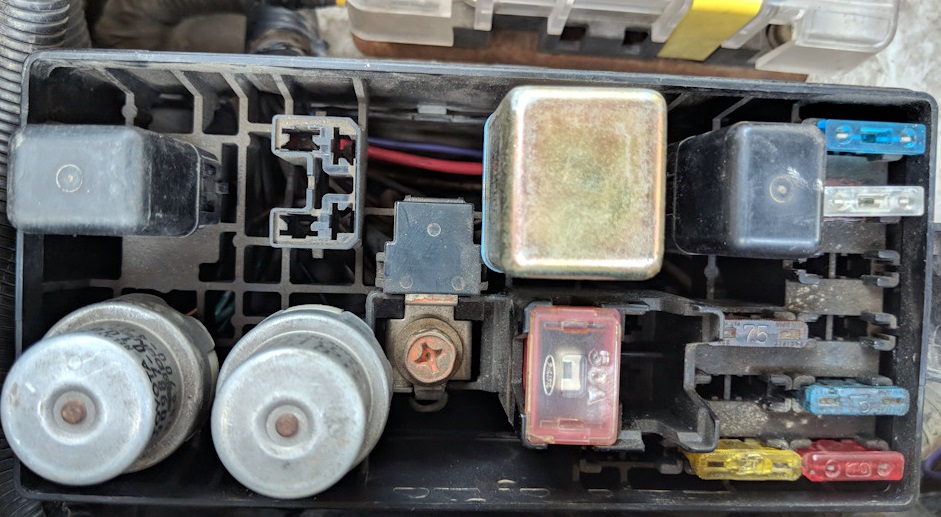

Zdjęcie poglądowe

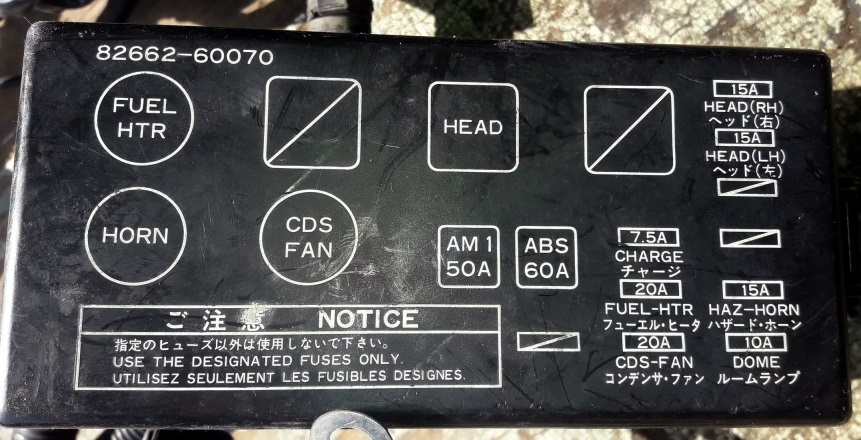

Schemat z okładki pudełka

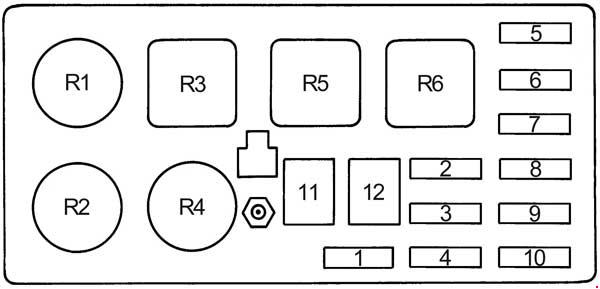

Schemat
Opis
| 1 | Nieużywany |
| 2 | ŁADOWANIE 7,5A – Układ ładowania, lampka ostrzegawcza rozładowania |
| 3 | 15A EFI – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 4 | WENTYLATOR CDS 20A |
| 5 | 15A GŁOWICA (RH) – Prawe reflektory |
| 6 | GŁOWICA 15A (LH) – Lewy reflektor |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | 15A HAZ-HORN – Światła awaryjne, sygnały dźwiękowe |
| 10 | 10A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, lampka zapłonu, lampka ostrzegawcza drzwi, zegar, radio, magnetofon, antena elektryczna, oświetlenie toaletki |
| 11 | 50A AM 1 – Wszystkie komponenty w obwodach CIG, WIPER, GAUGE, TURN, ECU-IG, REAR-HTR, IGN, DIFF i FL POWER |
| 12 | 60A ABS – Układ przeciwblokujący |
| Przekaźnik | |
| R1 | Kontrola silnika |
| R2 | Klakson |
| R3 | Nieużywany |
| R4 | Nieużywany |
| R5 | Reflektory |
| R6 | Nieużywany |
W pobliżu może znajdować się dodatkowy moduł ABS.
