Toyota Gaia produkowana była w latach 1998, 1999, 2000, 2001, 2002, 2003 i 2004. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Gaia wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski
Lokalizacja

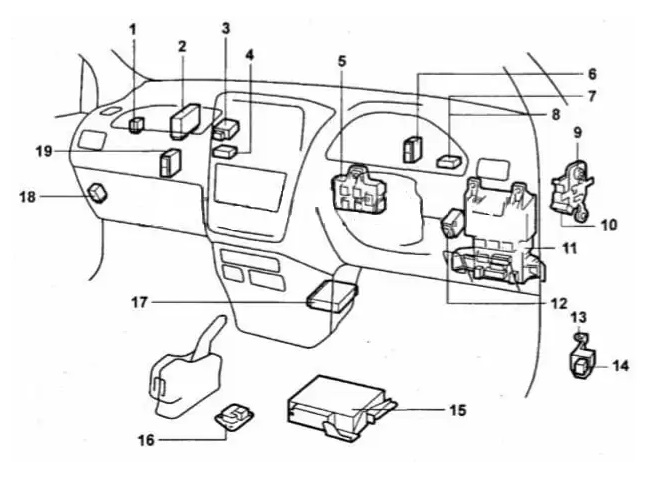

Ogólna lokalizacja skrzynek w kabinie
Opis
- przekaźnik pompy paliwa,
- elektroniczna jednostka sterująca silnikiem,
- odbiornik pilota centralnego zamka (od 04.2001),
- sterownik kamery cofania (do 04.2000),
- centralny blok montażowy,
- wzmacniacz systemu audio (do 04.2001),
- Tuner telewizyjny (do 04.2000),
- sterownik kamery cofania (od 04.2001),
- skrzynka przekaźnikowa nr 1 (R/B nr 1),
- przekaźnik tylnej nagrzewnicy,
- kostka montażowa pod deską rozdzielczą,
- przekaźnik centralnego zamka (do 04.2001),
- skrzynka przekaźników na dole słupka A,
- przekaźnik ACC,
- Zmieniarka CD (do 04.2001),
- czujnik opóźnienia,
- Jednostka sterująca SRS,
- jednostka sterująca systemem parkingowym,
- elektroniczna jednostka sterująca ABS i 4WD, elektroniczna jednostka sterująca ABS (2WD, do 04.2001).
Skrzynka bezpiecznikowa
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną.
Schemat z okładki skrzynki
Schemat
Przeznaczenie
| 1 | 7,5A KRĘT – Kierunkowskazy |
| 2 | 7,5A IDLE UP – Elektroniczna jednostka sterująca silnikiem |
| 3 | 30A DRZWI – Zamki drzwiowe |
| 4 | ROZRUSZNIK 7,5A – Elektroniczna jednostka sterująca silnikiem |
| 5 | 10A OGON – Wymiary oświetlenia pomieszczenia |
| 6 | 20A WYCIERACZKA – Wycieraczki i spryskiwacze |
| 7 | 10A ECU-IG – ABS, system parkowania, elektroniczna jednostka sterująca układem napędu na wszystkie koła |
| 8 | 15A MIERNIK АС – Klimatyzacja i ogrzewanie |
| 9 | 15A STOP – Światła stopu, dodatkowe światło stopu |
| 10 | 15A LITRÓW , RADIO – Zegar, radio, odtwarzacz CD, bezpiecznik zapalniczki samochodowej, sterowanie lusterkami |
| 11 | 7,5A IG – Elektroniczna jednostka sterująca silnikiem |
| 12 | 30A RR DEF – Ogrzewana tylna szyba |
| 13 | 10A RR NAGRZEWNICA – Nagrzewnica tylna |
| 14 | 15A FR FOG – Przednie światła przeciwmgielne |
| 40A AM1 – Stycznik grupy mocy zamków zapłonowych | |
| MOC 30A – Elektryczne szyby |
Za zapalniczkę odpowiada bezpiecznik nr 10, 15A.
Komora silnika
Lokalizacja

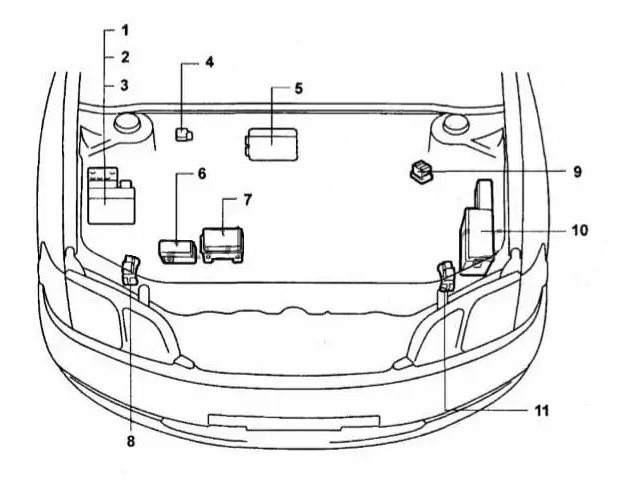

Ogólna lokalizacja skrzynek pod maską
Oznaczenie
- Modulator ABS (do 04.2001),
- Modulator ABS i elektroniczna jednostka sterująca ABS / EBD / BA (2WD, od 04.2001),
- Modulator ABS (4WD, od 04.2001),
- czujnik podciśnienia w obwodzie wspomagania hamulca (1AZ-FSE),
- wzmacniacz wtryskiwaczy (1AZ-FSE),
- skrzynka przekaźnikowa nr 7 (R/B nr 7) (oprócz ZS-TE),
- skrzynka przekaźnikowa (R/B nr 5) nr 5 (ZS-TE),
- prawy przedni czujnik SRS,
- przekaźnik świec żarowych (ZS-TE),
- skrzynka bezpieczników i przekaźników nr 2 (J/B#2), skrzynka bezpieczników i przekaźników nr 2 (R/B#2),
- lewy przedni czujnik SRS.
Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika.
Schemat
Przeznaczenie
| ECU-B – Poduszka powietrzna, układ ABS | 7,5 А |
| ZAGROŻENIE – Alarm | 10 А |
| RR CLR – Klimatyzator tylny | 10 А |
| AM 2 – Stacyjka zapłonu | 30 А |
| AM 2, FUEL HTR – Stacyjka, podgrzewacz paliwa | 30 А |
| RAD nr 1 – Magnetofon radiowy | 15 А |
| PWR 2 – Szyby kierowcy | 30 А |
| ALT-S – Generator | 5A |
| DOME – Oświetlenie wewnętrzne, oświetlenie lokalne, oświetlenie bagażnika, zegar | 10 А |
| HEAD (LH) – Reflektory (lewe) | 15 А |
| HEAD (RH) – Reflektory (prawe) | 15 А |
| EFI – Układ wtrysku paliwa | 15 А |
| Klakson – Sygnał dźwiękowy | 10 А |
| KLAKSON, HAZ – Sygnał dźwiękowy, alarm | 15 А |
| GNIAZDO ACC, WYJŚCIE PWR – Gniazdo (bagażnik) | 15 А |
| EFI – Przekaźnik układu wtryskowego | |
| ST – Przekaźnik rozrusznika | |
| RÓŻEK – Przekaźnik sygnału | |
| GŁOWICA – Przekaźnik reflektorów | |
| POL MAIN – Przekaźnik główny silnika | |
| FAN – przekaźnik wentylatora chłodnicy | |
| HTR – przekaźnik nagrzewnicy | |
| ALT – generator | 120A |
| HTR – dozownik | 50A |
| ABS – ABS | 60A |
Naprawdę pudełko
Zdjęcie poglądowe
Oznaczenie
- ABS – przekaźnik ABS
- ABS MTR – Przekaźnik silnika ABS
- HEAD LO – Bezpiecznik reflektora
Pudełko 2
Oddzielnie, poza skrzynkami, można przymocować dodatkowe elementy.
