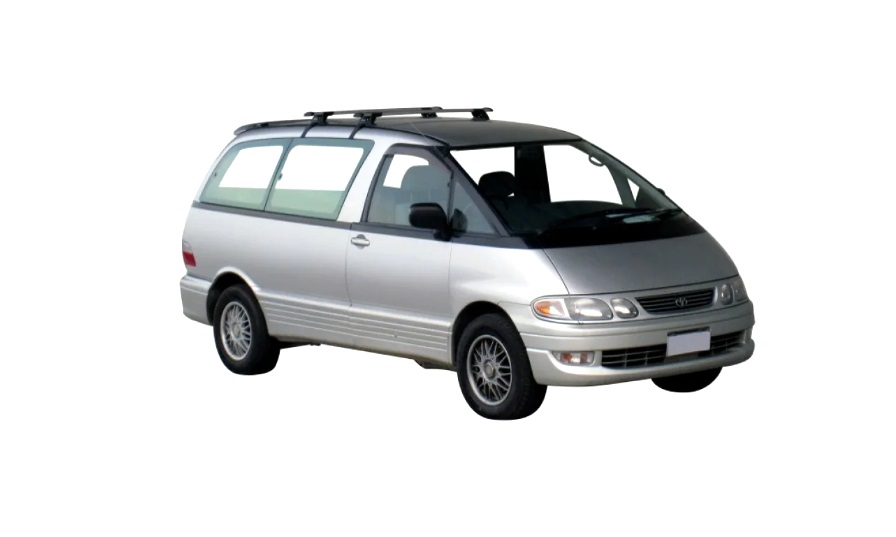

Toyota Estima Lucida i Toyota Estima Emina 1 generacji były produkowane w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 i 1999. W tym czasie model był kilkakrotnie unowocześniany . W tej publikacji zaprezentujemy opis bezpieczników i przekaźników Toyoty Estima Emin Lucida wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Przedział pasażerski

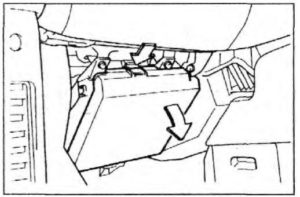

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie pasażera, za osłoną ochronną.

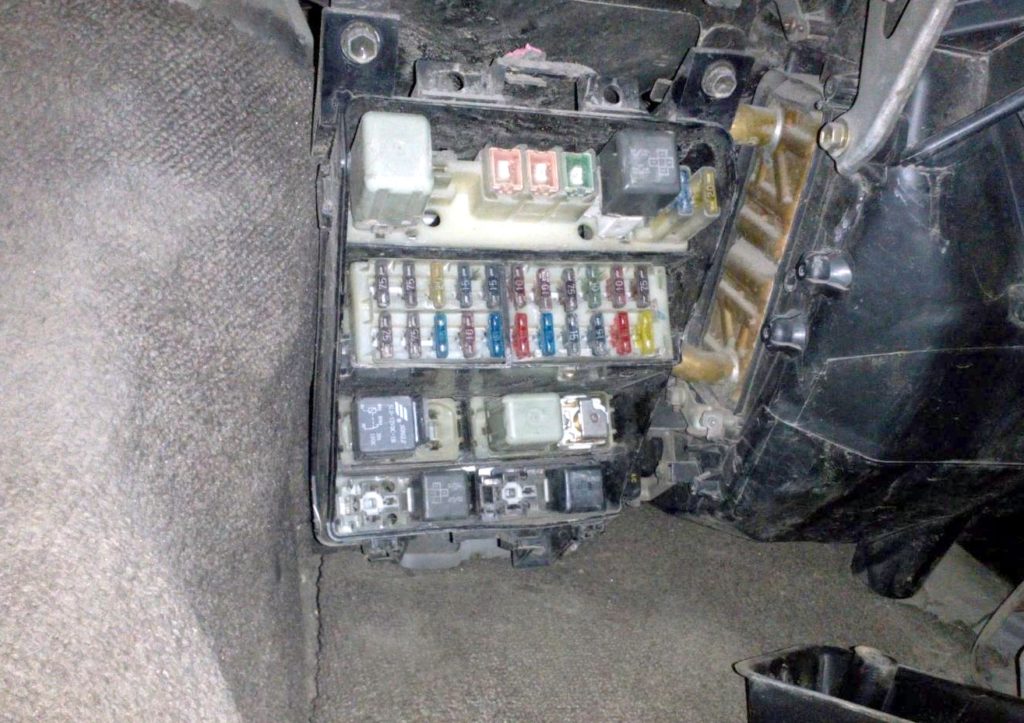

Zdjęcie poglądowe

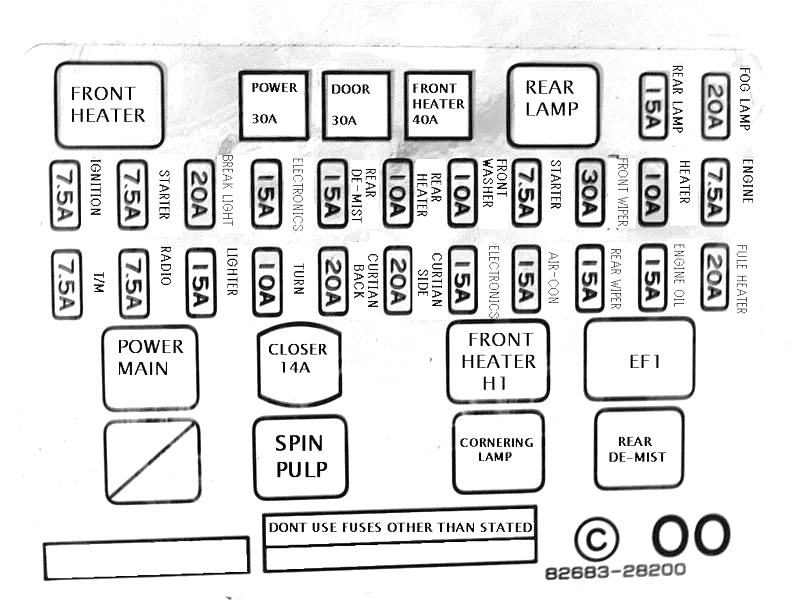

Schemat z okładki pudełka

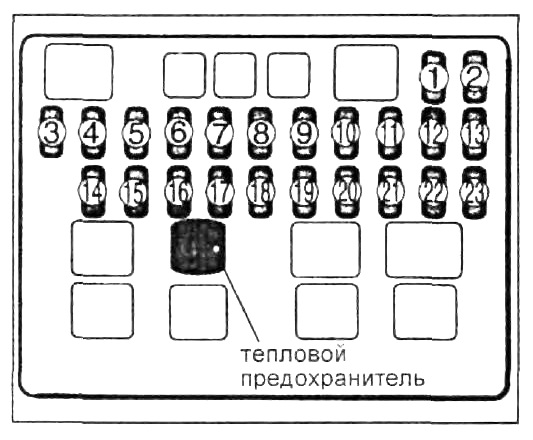

Schemat
Opis
| 1 | 15A TYŁ – Wymiary, światła postojowe, oświetlenie tablicy rejestracyjnej i zestawu wskaźników |
| 2 | 20A Mgła – Światła przeciwmgielne |
| 3 | 7,5A IGN – Układ ładowania, układ wtrysku paliwa |
| 4 | 7,5A ST-A – Przekaźnik pompy paliwa |
| 5 | 20A ABS – Układ przeciwblokujący, światła stopu |
| 6 | GNIAZDO ACC 15A – Złącze zasilania |
| 7 | 15A DFOG – Ogrzewana szyba tylnych drzwi |
| 8 | 10A RR-HTR – Nagrzewnica tylna |
| 9 | 10A FR-WIPER – Spryskiwacz szyby przedniej |
| 10 | 7,5A ST – Elektroniczna jednostka sterująca silnikiem |
| 11 | 30A FR-WIPER – Wycieraczka szyby przedniej |
| 12 | MIERNIK 10A – Przyrządy pomiarowe i czujniki |
| 13 | 7,5A – SILNIK Układ ładowania |
| 14 | 7,5A – RADIO Zestaw głośnikowy |
| 15 | 15A CIG – Zapalniczka , zegar, układ sterowania lusterkami zewnętrznymi |
| 16 | 10A ZWROT – Kierunkowskazy |
| 17 | KURTYNA 20A (TYŁ) – Napęd elektryczny etorok (tył) |
| 18 | KURTYNA 20A (TYŁ) – Roleta elektryczna (bok) |
| 19 | 15A ECU-IG – Układ przeciwblokujący |
| 20 | 15A AC System klimatyzacji, lodówka/nagrzewnica |
| 21 | 15A RR-WIPER Wycieraczka i spryskiwacz tylnej szyby |
| 22 | MOC 30A – Elektryczne szyby |
| 23 | 20A PODGRZEWACZ PALIWA – Podgrzewacz paliwa |
Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.
Skrzynka bezpieczników zawiera bezpiecznik termiczny (zaznaczony na czarno), który chroni obwód napędu przed przeciążeniem. Jeśli zadziałało, włącz je w następujący sposób:
- Ustaw kluczyk w stacyjce w pozycji „LOCK”.
- Włóż pręt do otworu bezpiecznika termicznego i dociśnij pręt, aż usłyszysz kliknięcie.
Komora silnika

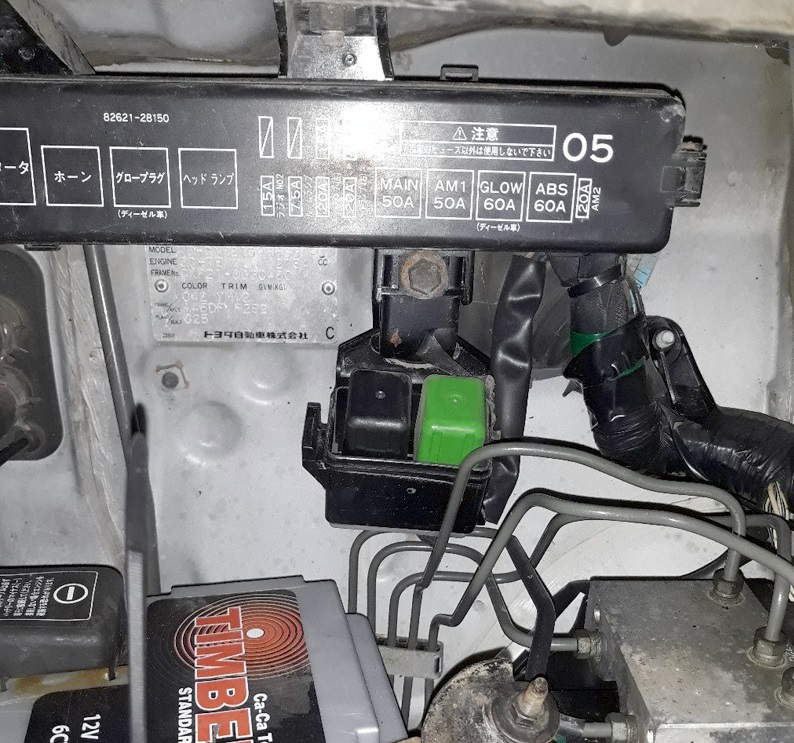

Pod maską obok akumulatora znajduje się skrzynka bezpieczników i przekaźników.

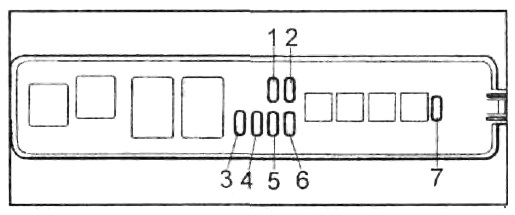

Schemat
Przeznaczenie
| 1 | 15A HAZ – KLAKSON – Kierunkowskazy i światła awaryjne |
| 2 | 15A EFI – Układ wtrysku paliwa |
| 3 | 15A RADIO 2 – System akustyczny |
| 4 | 7,5A DOME – Oświetlenie wnętrza, podświetlenie stacyjki |
| 5 | 20А HEAD LH – Reflektor lewy |
| 6 | 20A HEAD RH – Prawy reflektor |
| 7 | 20A AM2 – Stacyjka |
