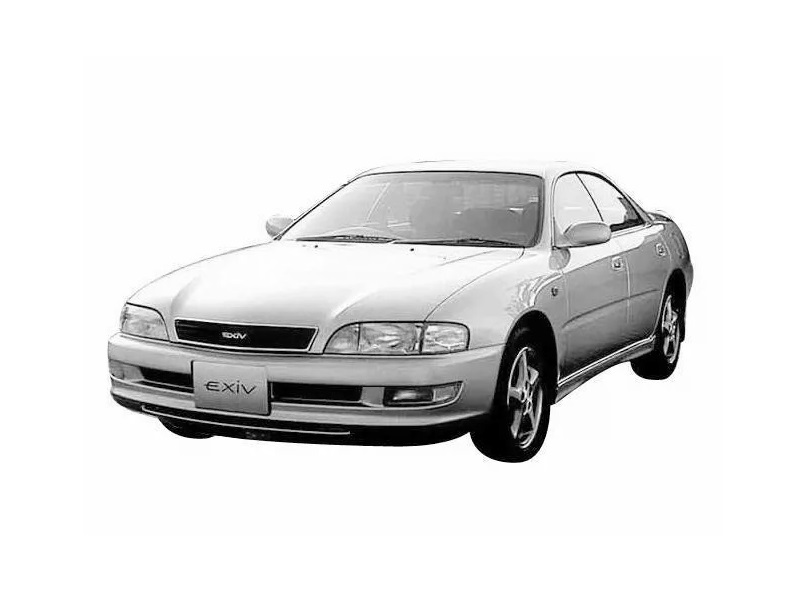

Toyota Carina ED 3 generacji była produkowana w latach 1993, 1994, 1995, 1996, 1997, 1998, 1999 z różnymi nadwoziami T200, T201, T202, T203, T204, T205. Na bazie tego modelu produkowane były Toyota Exiv i Toyota Celica . W tej publikacji pokażemy rozmieszczenie elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyota Carina ED (Exiv / Celica) T 200 wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski

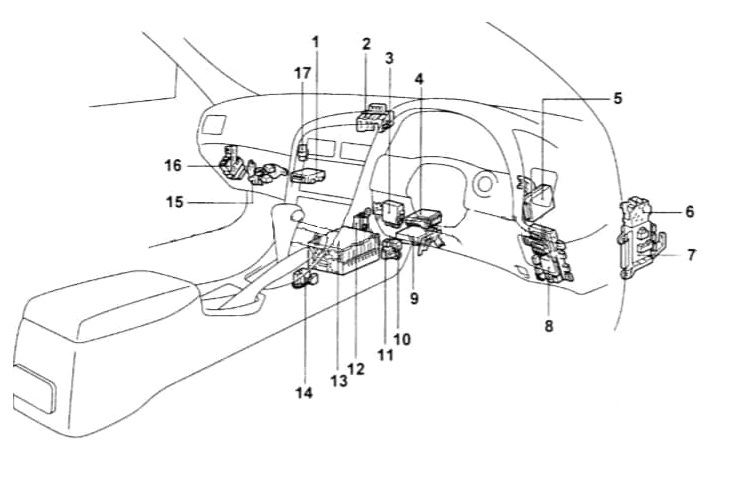

Lokalizacja
Rysunek poglądowy
Opis
- wzmacniacz klimatyzacji
- JC nr 3
- przekaźnik sterujący centralnym zamkiem
- elektroniczna jednostka sterująca klimatyzatora
- Elektroniczna jednostka sterująca ABS
- skrzynka przekaźników nr 1
- puszka montażowa nr 1
- blok montażowy pod deską rozdzielczą
- elektroniczna jednostka sterująca silnikiem
- przekaźnik pompy paliwa
- czujnik opóźnienia
- główny przekaźnik elektrycznego napędu składania dachu
- wzmacniacz dźwięku
- przełącznik blokady startu
- blok przekaźników nr 4
- przekaźnik sterujący lusterkiem
- przekaźnik trybu „EX-HI”

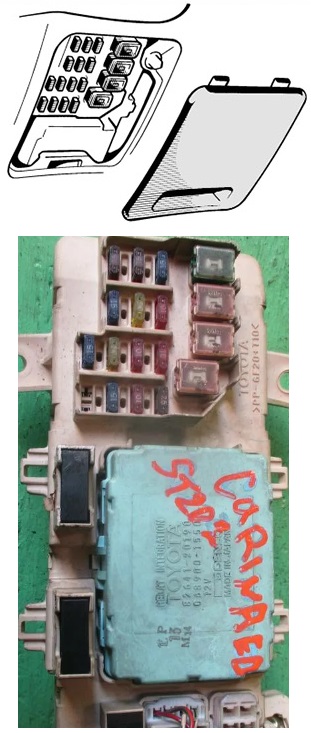

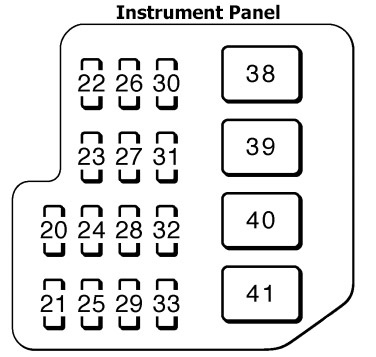

Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej po stronie kierowcy, za osłoną zabezpieczającą.
Schemat
Schemat
Przeznaczenie
| 20 | 15A ECU-IG – Elektronicznie sterowana automatyczna skrzynia biegów, układ przeciwblokujący |
| 21 | 20A SEAT-HTR – Podgrzewane siedzenia |
| 22 | PANEL 7,5A – Podświetlenie tablicy przyrządów |
| 23 | 15A STOP – Światła stopu, Wysoki poziom światła stopu, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Urządzenie kasujące tempomat, Elektronicznie sterowana automatyczna skrzynia biegów, Układ przeciwblokujący |
| 24 | 20A FOG – Przednie światła przeciwmgielne |
| 25 | 15A CIG & RAD – Zapalniczka do papierosów , cyfrowy wyświetlacz zegara, samochodowy sprzęt audio |
| 26 | 7,5A IGN – Układ ładowania, lampka ostrzegawcza rozładowania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ poduszek powietrznych SRS |
| 27 | 20A WYCIERACZKA – Wycieraczki i spryskiwacz szyby przedniej, wycieraczka i spryskiwacz szyby tylnej |
| 28 | 10A MIR-HTR – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 29 | 10A KRĘT – Kierunkowskazy, światła awaryjne |
| 30 | 15A TYLNE – Światła tylne, światła postojowe, przednie boczne światła obrysowe, tylne boczne światła obrysowe, oświetlenie tablicy rejestracyjnej |
| 31 | 10A HTR – Klimatyzacja, podgrzewana tylna szyba |
| 32 | MIERNIK 10A – Czujniki i liczniki, System elektrycznego zamka drzwi |
| 33 | 7,5A ST – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 34 | 10A A/C – Klimatyzacja |
| 35 | 7,5A OBD II – System diagnostyki pokładowej |
| 38 | 40A AM1 – Elektroniczny układ zapłonu / Rozdzielczy układ zapłonu |
| 39 | DRZWI 30A – Elektryczny system blokowania drzwi, system sterowania składanym dachem |
| 40 | 30A DEF – Ogrzewana tylna szyba |
| 41 | MOC 30A – Elektryczne szyby, elektrycznie sterowany szyberdach |
Za działanie zapalniczki odpowiada bezpiecznik nr 25A dla 15A.

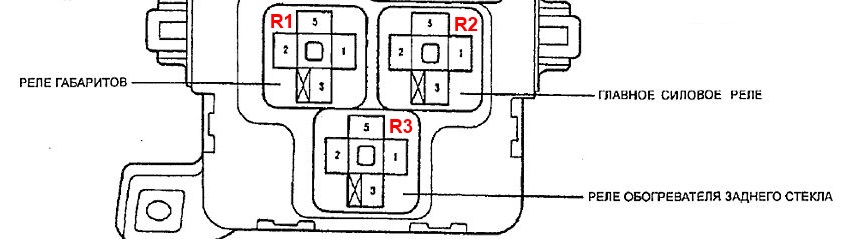

Niektóre przekaźniki są przymocowane z tyłu urządzenia.
Schemat
Oznaczenie
- R1 – Wymiary przekaźnika
- R2 – Główny przekaźnik mocy
- R3 – Przekaźnik odmgławiacza tylnej szyby
Numery 34 i 35 znajdują się oddzielnie na lewej osłonie bocznej, w skrzynce przekaźników 4 (przekaźnik nagrzewnicy).

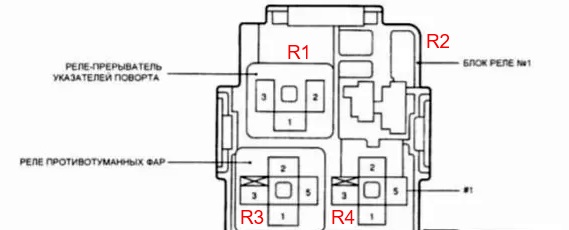

Skrzynka przekaźników
Schemat
Opis
- R1 – Przekaźnik – przerywacz kierunkowskazów
- R2 –
- R3 – Przekaźnik świateł przeciwmgłowych
- R4 –
Komora silnika

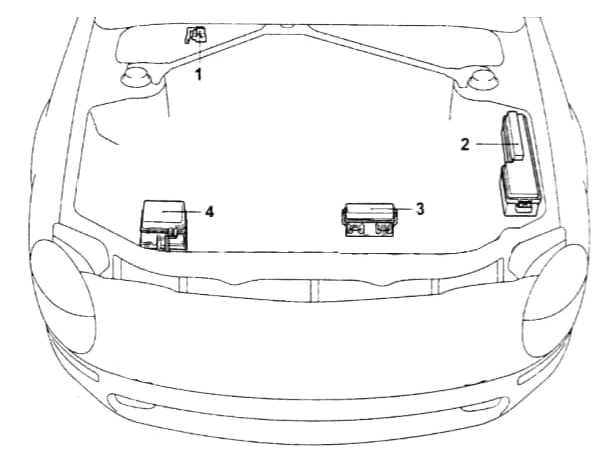

Lokalizacja
Rysunek poglądowy
Przeznaczenie
- czujnik ciśnienia bezwzględnego w kolektorze dolotowym
- skrzynkę bezpieczników i przekaźników
- skrzynka przekaźników nr 6
- skrzynka przekaźników nr 5

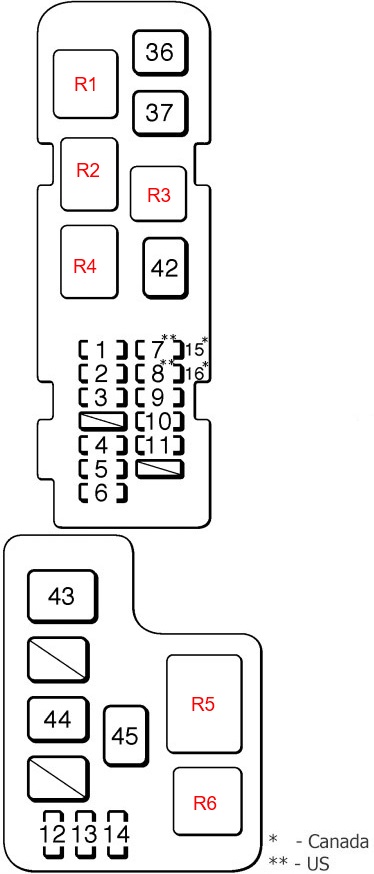

Skrzynka bezpieczników i przekaźników

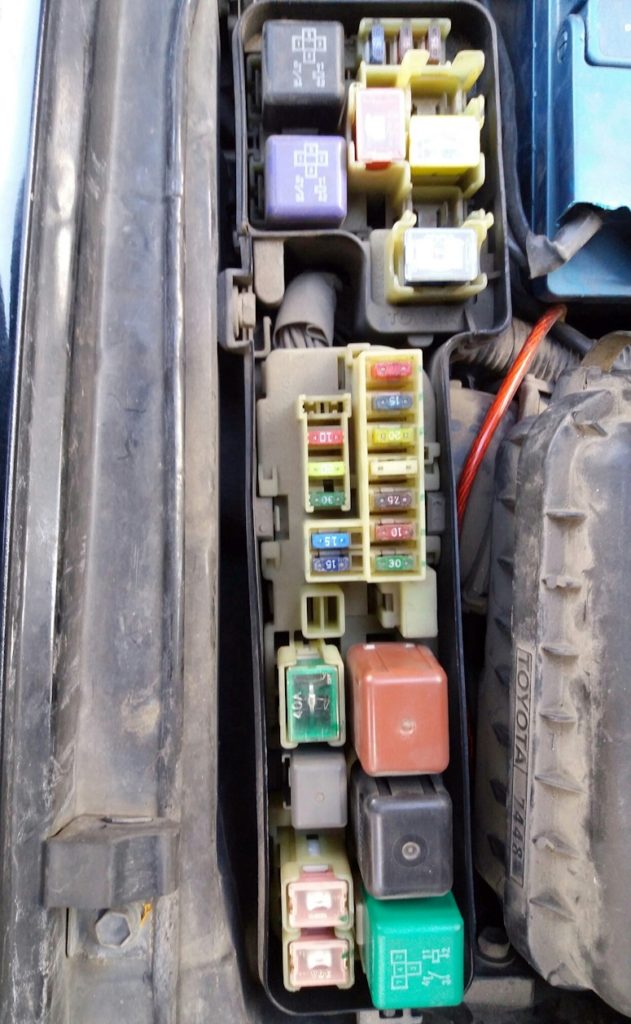

Zdjęcie poglądowe
Schemat
Opis
| 1 | 30A AM2 – Układ rozruchowy |
| 2 | RYZYKO 10A – Światła awaryjne |
| 3 | Klakson 7,5A – Sygnał |
| 4 | 20A RADIO nr 1 – System audio w samochodzie |
| 5 | 15A ECU-B – Układ przeciwblokujący, tempomat |
| 6 | 10A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, oświetlenie bagażnika, oświetlenie drzwi, zegar |
| 7 | GŁOWICA 15A (LH) – Lewy reflektor |
| 8 | 15A GŁOWICA (RH) – Prawy reflektor |
| 9 | Zapasowy |
| 10 | Zapasowy |
| 11 | Zapasowy |
| 12 | 7,5A ALT-S – Układ ładowania |
| 13 | 7,5A SRS WRN – Lampka ostrzegawcza poduszki powietrznej SRS |
| 14 | 15A EFI – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15 | 15A HEAD (LH) LO – Reflektor lewy (światła mijania) |
| 16 | 15A HEAD (RH) LO – Reflektor prawy (światła mijania) |
| 17 | 15A HEAD-HI (RH) – Reflektor prawy (światła drogowe) |
| 18 | 15A HEAD-HI (LH) – Reflektor lewy (światła drogowe) |
| 19 | 7,5A DRL – System świateł do jazdy dziennej |
| 36 | 30A RDI – Elektryczny wentylator chłodzący |
| 37 | 30A CDS – Elektryczny wentylator chłodzący |
| 42 | 40A HTR – Klimatyzacja |
| 43 | 100A ALT – Bezpieczniki „ALT-S”, „TAIL”, „DOOR”, „DEF” i „POWER” |
| 44 | 60A GŁÓWNY – Układ rozruchowy, reflektory, bezpieczniki „AM2”, „HAZARD”, „Klakson”, „KOPUŁA” i „RADIO”. |
| 45 | 50A ABS – Układ przeciwblokujący |
| R1 | Przekaźnik 1 elektryczny wentylator chłodnicy |
| R2 | Główny przekaźnik silnika |
| R3 | Przekaźnik klaksonu |
| R4 | Przekaźnik reflektorów |
| R5 | Przekaźnik rozrusznika |
| R6 | Główny przekaźnik układu wtryskowego |

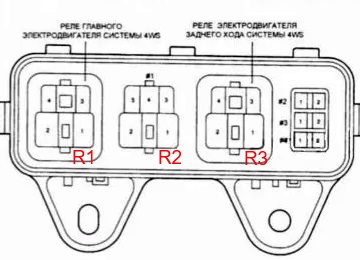

Skrzynka przekaźników 6
Schemat
Przeznaczenie
- R1 – Przekaźnik głównego silnika elektrycznego układu 4WS
- R2
- R3 – Przekaźnik głównego silnika elektrycznego układu 4WS

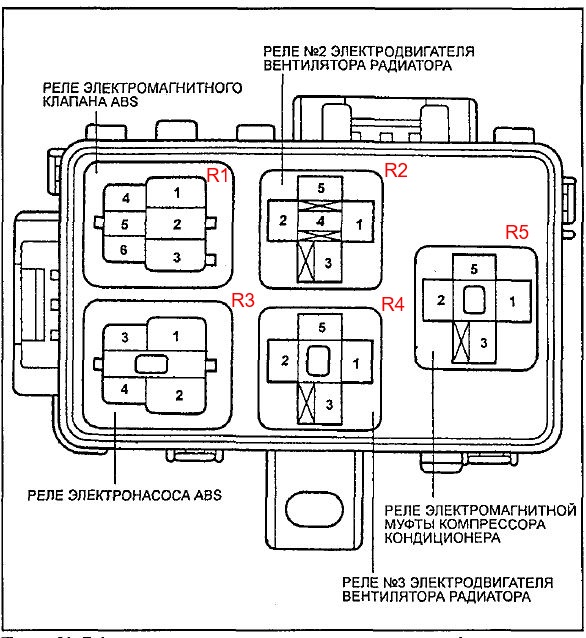

Skrzynka przekaźników 5
Schemat
Oznaczenie
- R1 – Przekaźnik zaworu elektromagnetycznego ABS
- R2 – Przekaźnik 2 silnika wentylatora chłodnicy
- R3 – Przekaźnik pompy elektrycznej ABS
- R4 – Przekaźnik 2 silnika wentylatora chłodnicy
- R5 – Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
