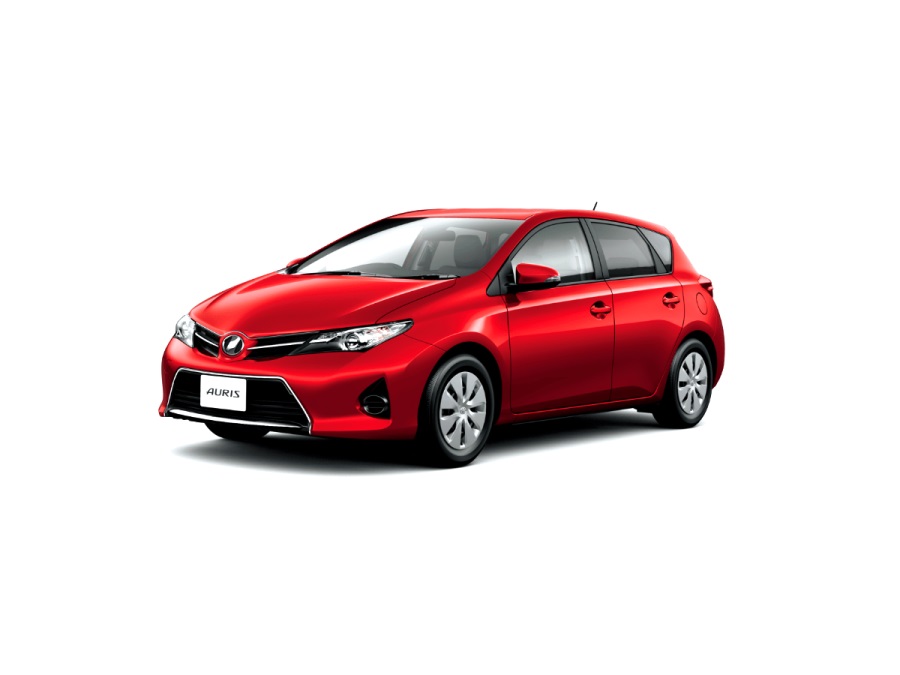

Toyota Auris 2 generacje produkcyjne były w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Model ten powstał w wyniku zmian. W tym poście opis bezpieczników i przekaźników Toyoty Auris 2 (Corolla Scion iM) wraz ze schematami skrzynkowymi i ich lokalizacją. Pokażmy bezpieczniki zapalniczki.
Przeznaczenie elementu, które może być zastosowane w wyniku ataku. Sprawdź informacje na podstawie diagramów na okładce bloku.
Contents
Przedział lotniczy
Lokalizacja
Kierownica lewostronna
Kierownica prawostronna
Opis
- Siłownik sterujący
- Skrzynka bezpieczników / ECM uszkodzeń
- Aktywna jednostka sterująca oświetleniem
- Jednostka sterująca wspomaganiem konfiguracji kierowania
- Skrzynka przekaźników
- LHD: Jednostka sterująca tempem
- Jednostka sterująca skrzynią biegów
- Blokada bramy sieciowej
- Przekaźnik wycieraczek
- Jednostka sterująca systemem Start-Stop
- Jednostka sterująca Parktronic
- LHD (Corolla): Transceiver telefoniczny
- Jednostka sterująca blokująca zmiany biegów
- Jednostka sterująca poduszką powietrzną
- Wzmacniacz klimatyzacji
- RHD: Przekaźnik zamka podwójnych drzwi
- Hatchback, Wagon: Wzmacniacz audio
Skrzynka bezpiecznikowa
Znajduje się pod deską rozdzielczą po lewej stronie.
Schemat z okładkami bloku
Zdjęcie poglądowe ich wykonania
Schemat
Przeznaczenie
| 1 | 15A P/WYJŚCIE – Gniazdo |
| 2 | 7,5A OBD – złącze diagnostyczne |
| 3 | 7,5A STOP – Światła stop, wielopunktowy układ wtrysku paliwa / podłączony wielopunktowy układ wtrysku paliwa, dodatkowe światło stop, ABS, VSC, zagrożenie wybieraka skrzyni biegów |
| 4 | 7,5A FOG RR – Tylne światło przeciwmgielne, zestaw wskaźników |
| 5 | 20А D/L NR 3 – Zamek Centralny |
| 6 | 20A S/DACH – Łukasz |
| 7 | 7,5A FOG FR – Przednie światło przeciwmgielne, zestaw wskaźników |
| 8 | 5А AM1 – Bezpiecznik: „IG1 RLY”, „ACC RLY” |
| 9 | 10A D/L NR. 2 – Odblokowanie bagażnika |
| 10 | 20A DRZWI NR. 2 – Podnośniki do szkła |
| 11 | 20А DOOR R/R – Podnośniki do szyb |
| 12 | 20А DOOR P/L – Podnośniki do szyb |
| 13 | 15А PODKŁADKA – Myjka do szkła |
| 14 | 25A WIPER NR 2 – Wycieraczka i spryskiwacz szyb, układ ładowania |
| 15 | 15A WYCIERACZKA RR – Wycieraczka tylna |
| 16 | 25A WYCIERACZKA NR. 1 – Wycieraczka ekranu |
| 17 | 15A CIG – Zapalniczka samochodowa |
| 18 | 7,5 A ACC – Elektryczne lusterka, ECM ubezpieczenia, zegary, system audio |
| 19 | 5A SFT LOCK-ACC – Zablokuj dźwignię zmiany biegów |
| 20 | 10A TYŁ – Światło punktowe, oświetlenie tablicy rejestracyjnej, przednie światło przeciwmgielne |
| 21 | PANEL 7,5A – Włącznik oświetlenia, oświetlenie przyrządów, oświetlenie schowka podręcznego, sterowniki samochodowe |
| 22 | 5А WIPER-S – Układ ładowania |
| 23 | 7,5А ECU-IG NO.1 – Wentylator chłodnicy, AFS, układ ładowania, ABS, VSC |
| 24 | 7.5A ECU-IG NO.2 – Światła pozycyjne, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, AFS |
| 25 | 7, A ECU-IG NO.3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, automatycznie przyciemniające się lusterko wewnętrzne, szyberdach, blokada dźwigni zmiany biegów, wycieraczki reflektorów, AFS |
| 26 | 7,5А HTR-IG – Klimatyzacja, podgrzewana tylna szyba |
| 27 | 7,5A ECU-IG NO.4 – ECM nadwozia, kontrolka zapięcia pasa bezpieczeństwa pasażera z przodu, elektrycznie sterowane lusterka |
| 28 | 5A ECU-IG nr 5 – Elektryczne wspomaganie kierownicy |
| 29 | 7.5A IGN – Inteligentny system wejścia i rozruchu, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Blokada kierownicy |
| 30 | 15A S/HTR – Podgrzewane siedzenia |
| 31 | 5A MIERNIK – Zestaw wskaźników |
| 32 | 7,5AA/BAG – poduszki powietrzne |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 1 i 17.
Dodatkowe bezpieczniki można zainstalować od góry urządzenia.
Schemat
Oznaczenie
- 30A P/SEAT – Podgrzewane siedzenia
- –
- –
- 30А DRZWI NR 1 – Podnośniki do szyb
Skrzynka przekaźników
Schemat
Przeznaczenie
- R1 – Przednie światło przeciwmgielne (FR FOG)
- R2 – System antykradzieżowy (S-HORN)
- R3 –
- R4 – Gniazdo (WYJŚCIE PWR)
- R5 – Oświetlenie wewnętrzne (DOME CUT)
Komora silnika
Lokalizacja
Opis
- Przekaźnik świecy żarowej
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca generatora
- Sterownik świec żarowych
- Jednostka sterująca wentylatora chłodzącego
- Jednostka sterująca wtryskiwaczami
- Przekaźnik wycieraczek reflektorów
- Jednostka sterująca silnika
- Jednostka sterująca hamulców (MMT)
- Skrzynka przekaźników (LHD)
- Jednostka sterująca hamulcem
- Skrzynka przekaźników (RHD)
Skrzynka bezpieczników i przekaźników
Typ 1
Schemat
Przeznaczenie
| 1 | 10A ECU-B NO.2 – Klimatyzacja, podnośniki szyb, inteligentny system wjazdu i startu, lusterka, zestaw wskaźników |
| 2 | 5А ECU-B NR 3 – Elektryczne wspomaganie kierownicy |
| 3 | 7,5A AM2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, bezpiecznik: „IG2” |
| 4 | 30А D/C CUT – Предохранители: “DOME”, “ECU-B NO.1”, “RADIO” |
| 5 | 10А HORN – Sound signal |
| 6 | 20/25 / 30A EFI-MAIN – Multiport fuel injection system / sequential multiport fuel injection system, “EFI NO.1”, “EFI NO.2” fuses, fuel pump |
| 7 | 5А ICS / ALT-S – Charging system |
| 8 | 10A ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Throttle body |
| 20A EDU – 1AD-FTV: Multiport fuel injection system / sequential multiport fuel injection system | |
| 9 | 10A TURN & HAZ – Except 8NR-FTS: Instrument cluster, direction indicators |
| 30A ST – 8NR-FTS: Starting system | |
| 10 | 15A IG2 – Instrument cluster, multiport fuel injection system / sequential multiport fuel injection system, airbags |
| 11 | 20A EFI-MAIN NO.2 – 1AD-FTV: Multiport fuel injection system / sequential multiport fuel injection system |
| 15A INJ / EFI-B – Petrol: Multiport fuel injection system / sequential multiport fuel injection system | |
| 10A ECU-B NO.4 – 1ND-TV, (Sedan (1AD-FTV): Multiport fuel injection system / sequential multiport fuel injection system | |
| 20A ECU-B NR 4 – 8NR-FTS: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa | |
| 7,5A DCM / MAYDAY – 1NR-FE (od kwietnia 2016): System telematyczny | |
| 12 | 30A EFI-MAIN NR 2 – Z wyjątkiem 8NR-FTS: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7,5А DCM / MAYDAY – Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE): System telematyczny | |
| 10A EFI-MAIN NR 2 – Sedan (1ND-TV): Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa | |
| 13 | 30A ST – Z wyjątkiem 8NR-FTS: Układ rozruchowy |
| 10A TURN & HAZ – 8NR-FTS: Zestaw wskaźników, kierunkowskazy | |
| 14 | 30/40А H-LP MAIN – „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI” – Фары |
| 15 | 30A VLVMATIC – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 16 | 80A EPS – Elektryczne wspomaganie kierownicy |
| 17 | 10A ECU-B NR 1 – Bezprzewodowy system sterowania, ECM nadwozia, VSC, Inteligentny system wjazdu i uruchamiania, Zegar |
| 18 | 7,5A DOME – Oświetlenie wnętrza, indywidualne oświetlenie lusterek, oświetlenie bagażnika, sterownik nadwozia |
| 19 | 20A RADIO – System audio |
| 20 | 10A DRL – Światła do jazdy dziennej |
| 21 | 15A STRG HTR – Podgrzewana kierownica |
| 22 | 30A ABS NR 2 – ABS, VSC |
| 23 | 40A RDI – Wentylator chłodzący |
| 24 | – |
| 25 | 30 / 50А DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| 26 | 50A ABS NR 1 – ABS, VSC |
| 27 | 50A HTR – Klimatyzacja |
| 28 | 120 / 140А ALT – System ładowania |
| 29 | 10A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 30 | 10/15A EFI NO.1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 31 | 10/20A EFI-NO.3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 32 | 10A MIR-HTR – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, podgrzewane lusterka |
| 33 | 10 / 15А H-LP RH-LO – Światło mijania prawe |
| 34 | 10 / 15А H-LP LH-LO – Światło mijania lewe |
| 35 | 7,5 / 10А H-LP RH-HI – Światło drogowe prawe |
| 36 | 7,5 / 10А H-LP LH-HI – Światło drogowe lewe, zestaw wskaźników |
| 37 | 15/20A EFI NO.4 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | 15A AMP – System audio |
| 42 | – |
| 43 | 20A EFI-MAIN NR 2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 44 | 20А STRG LOCK – Blokada kierownicy |
| 45 | 50А AMT – Jednostka sterująca skrzynią biegów |
| 46 | 40A BBC – System start-stop |
| 50A AMT – Jednostka sterująca skrzynią biegów | |
| 47 | 80A GLOW – System podgrzewania, świece |
| 48 | 30А PTC HTR NO.2 – Nagrzewnica pomocnicza |
| 49 | 30А PTC HTR NO.1 – Nagrzewnica pomocnicza |
| 50 | 30А H-LP CLN – Środek do czyszczenia reflektorów |
| 51 | 30A ABS NR 1 – ABS, VSC |
| 52 | 30A WENTYLATOR CDS – Wentylator chłodzący |
| 53 | 30А PTC HTR NO.3 – Nagrzewnica pomocnicza |
| 54 | – |
| 55 | 10А S-HORN – System antykradzieżowy |
| 56 | 25А STV HTR – Nagrzewnica dodatkowa |
| 20А DEICER – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Ogrzewanie strefy odpoczynku szczotek | |
| ALE | |
| 57 | 10A EFI NR 5 – 1ND-TV (od maja 2015): Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 58 | – |
| B | |
| 57 | 15A EFI NR 6 – 1ND-TV (od maja 2015): Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 58 | 15A EFI NR 7 – 1ND-TV (od maja 2015 r.): Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
Przekaźnik
| R1 | Elektryczne wspomaganie kierownicy (EPS) |
| R2 | Wtryskiwacze (INJ) |
| Sedan (1ND-TV (od kwietnia 2016 r.): Jednostka sterująca silnika (EFI-MAIN NO.2) | |
| R3 | Rozrusznik (ST NR 1) |
| R4 | Światła do jazdy dziennej (DRL) |
| R5 | Sygnał dźwiękowy (RÓG) |
| R6 | Wentylator chłodzący (WENTYLATOR NR 1) |
| R7 | Jednostka sterująca silnika (EFI-MAIN) |
| R8 | Zapłon (IG2) |
| R9 | OPORNIK |
| R10 | Hatchback, kombi: Światło stopu (STOP LP) |
| R11 | Reflektory (H-LP) |
| R12 | 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Pompa paliwa (C/OPN) |
| 1AD-FTV: Jednostka sterująca silnika (EDU) | |
| 1ND-TV, 8NR-FTS: Jednostka sterująca silnika (EFI MAIN NO.2) | |
| R13 | Hatchback, kombi (1AD-FTV): Jednostka sterująca silnika (EFI MAIN NO.2) |
| 1ND-TV): (TSS-C HTR) | |
| Sedan (przed listopadem 2016 r.): Światła stopu (STOP LP) | |
| Sedan (od listopada 2016 r.): (TSS-C HTR) | |
| ALE | |
| R14 | Sedan: Ogrzewana tylna szyba (DEF) |
| R15 | 1ND-TV): (TSS-C HTR) |
| R16 | 1ND-TV): Ogrzewana tylna szyba (DEF) |
| R17 | 1ND-TV (od maja 2015 r.)): Ogrzewana tylna szyba (DEF) |
| B | |
| R14 | Skrzynia biegów |
| 8NR-FTS): Wentylator chłodzący (GŁÓWNY WENTYLATOR) | |
| R15 | 1AD-FTV): Wentylator chłodzący (WENTYLATOR NR 2) |
| Sedan: – | |
| R16 | 1AD-FTV): Wentylator chłodzący (WENTYLATOR NR 3) |
| Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Podgrzewana strefa odpoczynku szczotek (DEICER) | |
| R17 | 1ND-TV (od maja 2015 r.)): – |
Dodatkowe elementy
Typ 2
Schemat
Dywizja A
Oznaczenie
| 1 | 7.5A DOME – Oświetlenie bagażnika, indywidualne oświetlenie lusterek, oświetlenie drzwi, oświetlenie wnętrza, oświetlenie osobiste, oświetlenie przestrzeni na nogi |
| 2 | 20А RAD NO.1 – System audio, nawigacja, system wspomagania parkowania |
| 3 | 10A ECU-B – zestaw wskaźników, akumulator pomocniczy, czujnik położenia kierownicy, podwójny zamek, bezprzewodowy system sterowania, inteligentny system wprowadzania i uruchamiania |
| 4 | DCC |
| 5 | 10A ECU-B2 – Inteligentny system wejścia i startu, klimatyzacja, podnośniki szyb, bramka sieciowa |
| 6 | 7,5А EFI MAIN NO.2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | 20А STRG LOCK – Blokada kierownicy |
| 11 | – |
| 12 | 30А ST – System uruchamiania |
| 13 | 5А ICS/ALT-S – Układ ładowania |
| 14 | 10А TURN-HAZ – Kierunkowskazy, światła awaryjne |
| 15 | 5А ECU-B NR 3 – Elektryczne wspomaganie kierownicy |
| 16 | 7,5А AM2 NO.2 – System uruchamiania |
| 17 | – |
| 18 | 50A ABS NR 1 – ABS, VSC |
| 19 | 30A CDS FAN – Wentylator chłodzący |
| 20 | 40A RDI FAN – Wentylator chłodzący |
| 21 | 30А H-LP CLN – Środek do czyszczenia reflektorów |
| 22 | 120А TO IP J/B – Bezpieczniki: „ECU-IG NO.2”, „HTR-IG”, „WIPER”, „RR WIPER”, „WASHER”, „ECU-IG NO.1”, „ECU-IG NR 3”, „SEAT HTR”, „AM1”, „DRZWI”, „STOP”, „FR DRZWI”, „ZASILANIE”, „RR DRZWI”, „RL DRZWI”, „OBD”, „ACC-B” , „RR Mgła”, „FR Mgła”, „DEF”, „TAIL”, „SUNROF”, „DRL” |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 50A P/I – Bezpieczniki: „HORN”, „IG2”, „FUEL PMP” |
| 27 | – |
| 28 | 50А FUEL HTR – Podgrzewanie paliwa |
| 29 | 50A EFI MAIN – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa |
| 30 | 80A EPS – Elektryczne wspomaganie kierownicy |
| 31 | 80A GLOW – System podgrzewania, Świece |
| 32 | – |
| 33 | 15А IG2 – Bezpieczniki: „IGN”, „METER” |
| 34 | 15A KLAKSON – Sygnał dźwiękowy, cyfrowy przed kradzieżą |
| 35 | POMPA PALIWA 30A – Pompa paliwa |
| 36 | – |
| 37 | 30А H-LP GŁÓWNY – Bezpiecznik: „H-LP LH LO”, „H-LP RH LO”, „H-LP LH HI”, „H-LP RH HI” |
| 38 | 40A BBC – Start-stop systemu |
| 39 | 30А HTR SUB NR 3 – Nagrzewnica pomocnicza |
| 40 | – |
| 41 | 30А HTR SUB NR 2 – Nagrzewnica |
| 42 | 50А HTR – Klimatyzator, nagrzewnica |
| 43 | 50А HTR SUB NR 1 – Nagrzewnica pomocnicza |
| 44 | 30A DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| 45 | 25А STV HTR – Nagrzewnica |
| 46 | 30A ABS NR 2 – ABS, VSC |
| 47 | – |
| 48 | – |
| 49 | 10A DRL – Światła do dziennej jazdy |
| 50 | – |
| 51 | 10А H-LP LH LO – Światło mijania lewe |
| 52 | 10А H-LP RH LO – Światło mijania prawe |
| 53 | 7,5А H-LP LH HI – Światło drogowe lewe |
| 5A RDI EFI – Wentylator sprawdzay | |
| 54 | 7,5А H-LP RH HI – Światło drogowe prawe |
| 5A CDS EFI – Wentylator sprawdzay | |
| 55 | 7.5А EFI NO.1 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa, układ start-stop |
| 56 | 15A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 57 | 10A MIR HTR – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa, podgrzewane lusterka |
| 58 | 20A EFI NR 4 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 59 | 5A CDS EFI – Wentylator sprawdzay |
| 60 | 5A RDI EFI – Wentylator sprawdzay |
| R1 | Wentylator obciążający (WENTYLATOR NR 2) |
| R2 | Wentylator obciążający (WENTYLATOR NR 3) |
| R3 | Elektryczne wspomaganie kierownicy (EPS) |
| R4 | Światła stopu (STOP LP) |
| R5 | Rozrusznik (ST NR 1) |
| R6 | Ogrzewana tylna szyba (DEF) |
| R7 | Jednostka sterująca silnikiem (EFI MAIN) |
| R8 | Reflektory (H-LP) |
| R9 | Opornik |
| R10 | Przed listopadem 2016 r.: Świat do jazdy dziennej (DRL) |
| Od listopada 2016: Wentylator obciążay (FAN NR 1) | |
| R11 | Przed listopadem 2016 r.: WENTYLATOR NR 1 |
| Od listopada 2016: Ogrzewanie paliwowe (FUEL HTR) |
Skrzynka przekaźników
Schemat
Opis
- R1 –
- R2 – Nagrzewnica pomocnicza (HTR SUB NR 1)
- R3 – Nagrzewnica pomocnicza (HTR SUB NR 2)
- R4 – Nagrzewnica pomocnicza (HTR SUB NR 3)
Jeśli zauważysz błąd lub masz coś do zrobienia, napisz w komentarzu.
