Renault Dokke r produkowany jest w różnych wersjach nadwozia: pasażerskiego, dostawczego. Tak naprawdę jest to poprawiona wersja modelu Lodgy i należy do klasy pojazdów użytkowych. Wydawane w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. Znana również jako Dacia Dokker . W naszej publikacji sugerujemy zapoznanie się z opisem bezpieczników firmy Dokker wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Model ten posiada dwa główne bloki z bezpiecznikami i przekaźnikami. Cel bezpieczników i przekaźników, a także ich obecność, zależą od stopnia wyposażenia elektrycznego samochodu i regionu dostawy.
Komora silnika

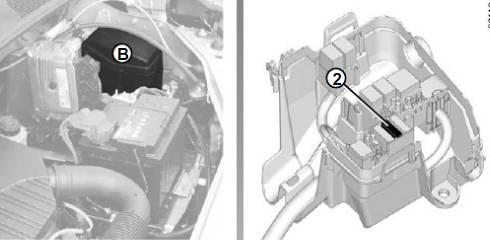

Pod maską, w komorze silnika, skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest przykryta pokrywą ochronną.
Lokalizacja

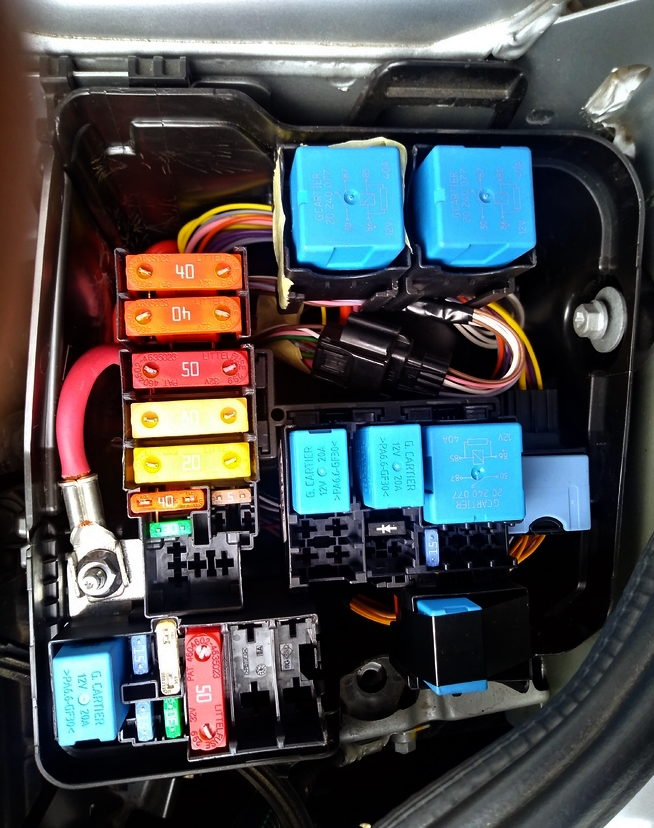

Zdjęcie

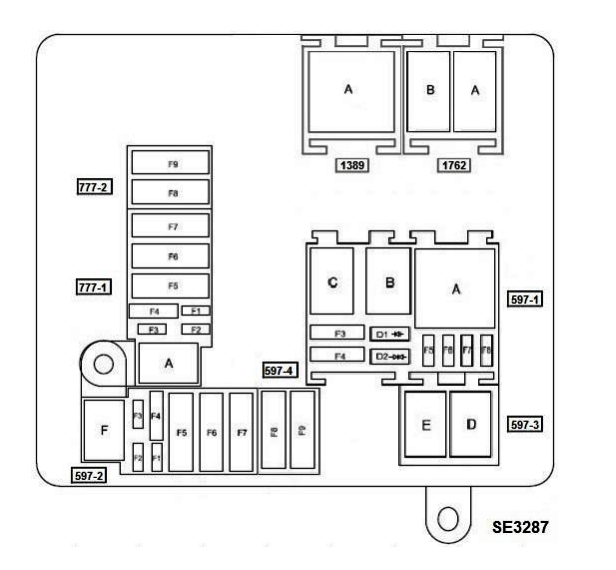

Schemat
Opis
| 777 | |
| F1 | Zapasowy |
| F2 | Czujnik prądu akumulatora 7,5A (928) |
| F3 | 30A Ogrzewana tylna szyba |
| F4 | 25A ABS/ESP (1094) |
| F5 | Bezpiecznik 70A Obwody zasilania (F11-F23-F24-F25-F26-F27-F34-F39) w kabinie |
| F6 | Obwody zasilania bezpieczników 60A (F1-F14-F15-F16-F17-F18-F19-F20-F21-F22-F32-F33-F37-F38), elektryczne szyby |
| F7 | 50A ABS/ESP (1094) |
| F8 | 40/60A Obwody zasilania bezpieczników (F9-F10) w kabinie |
| F9 | 80A Dodatkowy grzejnik wnętrza |
| A | Przekaźnik zapasowy |
| 597-1 | |
| D1 | Dioda sprzęgła magnetycznego klimatyzatora (171) |
| D2 | dioda: silnik wentylatora (188) |
| F3 | 20A Pompa paliwa |
| F4 | Zapasowy |
| F5 | 15/20A Zabezpieczenie obwodu silnika, rozrusznik, sprężarka klimatyzacji |
| F6 | Zapasowy |
| F7 | Zapasowy |
| F8 | Zapasowy |
| A | Przekaźnik mocy ECU wtrysku paliwa |
| B | Sprężarka klimatyzacji lub przekaźnik pierwszej prędkości wentylatora |
| C | Przekaźnik pompy paliwa |
| 597-2 | |
| F1 | Rozrusznik 30A |
| F2 | Automatyczna skrzynia biegów 15A ECU |
| F3 | 15A Sprzęgło sprężarki klimatyzacji 25A Wentylator elektryczny |
| F4 | 25A Pompa paliwa i wtrysk paliwa |
| F5 | 50A Przekaźnik do sterowania wentylatorem elektrycznym układu chłodzenia silnika |
| F6 | 20A Zasilanie złącza przewodów silnika/wtrysku (R24) |
| F7 | Zespół pompy wspomagania układu kierowniczego 80A (186) |
| А | Przekaźnik zapasowy |
| Е | Przekaźnik rozrusznika |
| D | Przekaźnik wyłączający pompę paliwa |
| F | Przekaźnik rozrusznika |
Przedział pasażerski
W kabinie skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, za osłoną ochronną.

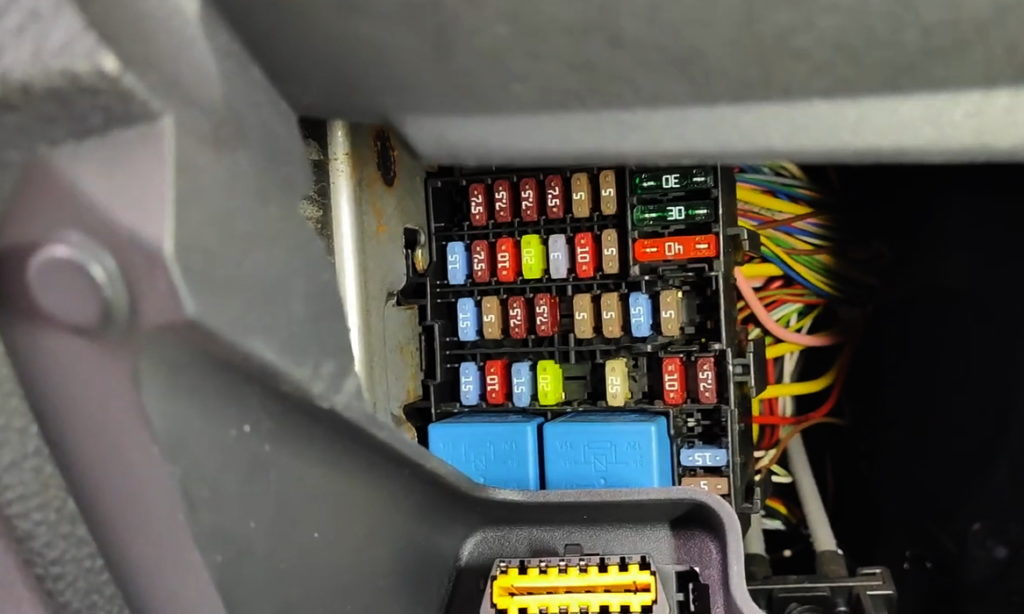

Zdjęcie poglądowe

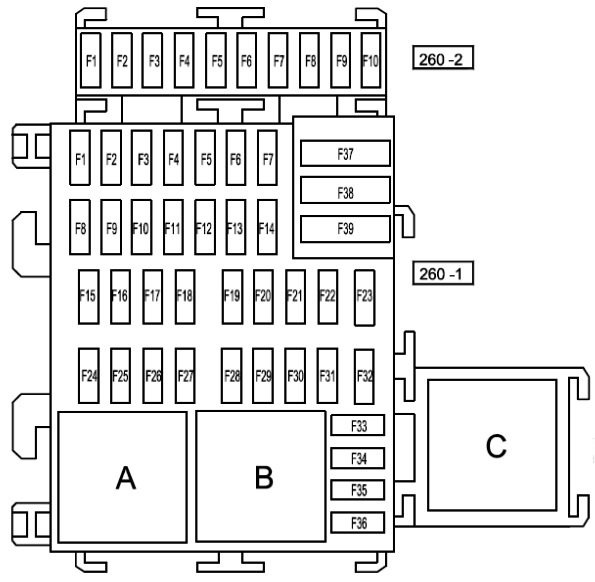

Schemat
Przeznaczenie
260-1
| F1 | 15A Pompa wodna |
| F2 | 7,5A Lewe światło drogowe |
| F3 | 7,5 A Prawe światło drogowe |
| F4 | 7,5A Lewe światło mijania |
| F5 | 7,5 A Prawe światło mijania |
| F6 | 5A Światła boczne |
| F7 | 5A Wyłącznik ogranicznika i kontroli prędkości (1081), wyłącznik układu stabilizacji toru jazdy (1106), wyłącznik centralnego zamka/świateł awaryjnych (1391), przełącznik trybu ekonomicznego (1629), oświetlenie tablicy rejestracyjnej (166) – |
| F8 | 15A Tylne złącze akcesoriów |
| F9 | Tylne światło przeciwmgielne 7,5 A |
| F10 | 10/15A Sygnał dźwiękowy i ostrzeżenia dźwiękowe |
| F11 | 20A Zamek centralny, zamki drzwi |
| F12 | 5A Elektroniczna kontrola stabilności (ESC) i ABS |
| F13 | 10A Oświetlenie wewnętrzne |
| F14 | 7,5A ECU automatycznej skrzyni biegów, ECU kontroli parkowania, światło tylne |
| F15 | 15A Wycieraczki i spryskiwacze przedniej szyby |
| F 16 | 15A System audio, podgrzewane siedzenia |
| F17 | Światła do jazdy dziennej 7,5 A (światła mijania) |
| F18 | Sygnały stopu 7,5 A |
| F19 | Sterownik wtrysku 5A, przekaźnik pompy paliwa, przekaźnik rozrusznika |
| F20 | Poduszki powietrzne 5A |
| F21 | 5A Ogranicznik prędkości i przełącznik kontroli prędkości (1081), sterownik parkowania ECU (1222), moduł ostrzegający o zapięciu pasów bezpieczeństwa (1601), sterownik przekaźnika podgrzewanej tylnej szyby (235) |
| F22 | Wspomaganie kierownicy 5A |
| F23 | Przyczepa 20A |
| F24 | Bezpiecznik 15A Obwody zasilania (F12-F13) |
| F25 | rezerwa |
| F26 | 15A Kierunkowskazy i alarmy |
| F27 | 20A Przełączniki kolumny kierownicy |
| F28 | rezerwa |
| F29 | 25A Światła przeciwmgielne |
| F30 | rezerwa |
| F31 | 5A Tablica przyrządów |
| F32 | 7,5A Wentylacja wnętrza pojazdu |
| F33 | Zapalniczka 15A |
| F34 | 15A Gniazdo diagnostyczne (225), system audio (261) |
| F35 | 5A Lusterka elektryczne |
| F36 | 10A Światła przeciwmgielne |
| F37 | Rozrusznik 30A |
| F38 | 30A Wycieraczki i spryskiwacze przedniej szyby |
| F39 | 40A Sterowanie klimatem |
Bezpiecznik nr 33 odpowiada za zapalniczkę.
260-2
| F1 | Elektryczne szyby 30A |
| F2 | 5А Lusterka elektryczne |
| F3 | Elektryczne szyby 30A |
| F4 | 5A BCM |
| F5 | rezerwa |
| F6 | rezerwa |
| F7 | rezerwa |
| F8 | 25A Elektryczne szyby |
| F9 | 20A Sterowanie klimatem |
| F10 | 15A Dodatkowe gniazdo |
Przekaźnik
- A – przekaźnik dmuchawy zimnego powietrza (233)
- B – przekaźnik ogrzewania tylnej szyby (235)
- C – tylne szyby elektryczne
Jest coś do dodania – napisz w komentarzach.
