Renault Nevada (Savanna) – bezpieczniki i przekaźniki

Renault 21 , samochód średniej wielkości francuskiej firmy, produkowany był w latach 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 i 1994. W USA i Europie sprzedawany był pod nazwą Renault Nevada, a w Anglia – Sawanna. Pokażemy gdzie znajduje się jednostka główna z przekaźnikami i bezpiecznikami w Renault 21, schemat skrzynkowy z opisem przeznaczenia elementów.

Przedział pasażerski

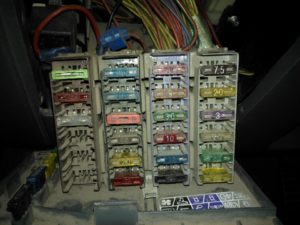

Skrzynka bezpiecznikowa

Znajduje się pod drążkiem kierowniczym, za osłoną zabezpieczającą.

Wersja zależy od roku produkcji, wyposażenia i typu silnika.

Aktualny opis elementów opisany jest na dole pudełek kolorową naklejką. Wygląda mniej więcej tak.

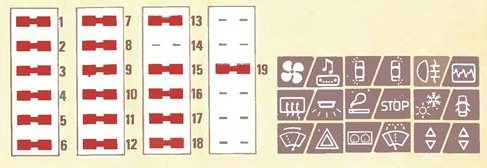

Przedstawiamy najpopularniejsze opcje schematów.

Typ 1

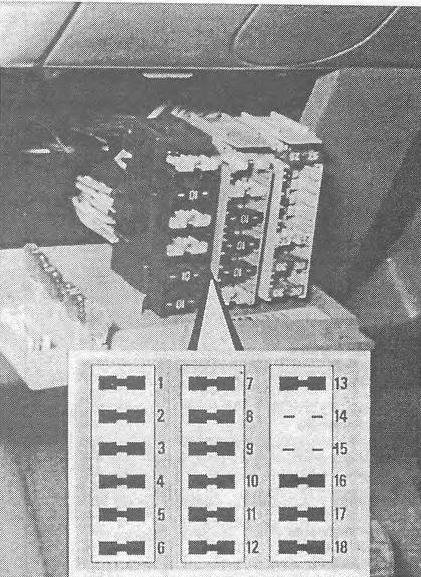

Schemat

Przeznaczenie

1. 20A – Ogrzewanie
2. 10A – Wentylator radia / silnika
3. 20A – Ogrzewana tylna szyba
4. 5A – Zegar, plafony, deska rozdzielcza
5. 10A – Wycieraczka przerywana
6. 10A – Alarm
7. 5A – Światła pozycyjne lewe
8. 5A – Światła pozycyjne prawe
9. 10A – Zapalniczka samochodowa
10. 10A – Sygnał stopu
11. 10A – Deska rozdzielcza, światła cofania
12. 15A – środek do czyszczenia szkła
13. 7,5A – Tylne światła przeciwmgielne
14. – Nieużywany
15. 30A – Klimatyzator
16. 25A – Elektryczny zamek drzwi
17. 30A – Lewe okno zasilania
18. 30A – Prawa szyba elektryczna, szyberdach

Bezpiecznik nr 9 odpowiada za zapalniczkę.

Typ 2

Zdjęcie

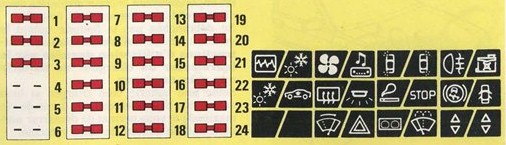

Schemat

Opis

1. Automatyczna skrzynia biegów – 5A
2. Klimatyzator – 30A
3. Klimatyzator – 30A
4. –
5. –
6. –
7. Wentylator – 20A
8. Zegar, odbiornik radiowy – 10A
9. Zegar, myjka tylnej szyby – 20A
10. Odśnieżarka przednia – 10A
11. –
12. Kierunkowskazy, alarm – 10A
13. Lampy pozycyjne przednie lewe, oświetlenie schowka podręcznego – 5A
14. Światła pozycyjne przednie prawe, przekaźnik świateł przeciwmgłowych – 5A
15. Zapalniczka samochodowa, spryskiwacz tylnej szyby – 10A
16. Sygnały stopu – 10A
17. Światła cofania – 10A
18. Środek do czyszczenia szyb przednich, zapalniczka – 10A
19. Tylne światła przeciwmgielne – 7,5
20. Wentylator Moto – 20A
21. System zapobiegający blokowaniu kół – 3A
22. Centralny zamek – 25A
23. Regulator lewego okna – 30A
24. Regulator szyby prawej – 30A

Bezpiecznik nr 15 odpowiada za zapalniczkę.

Typ 3

Schemat

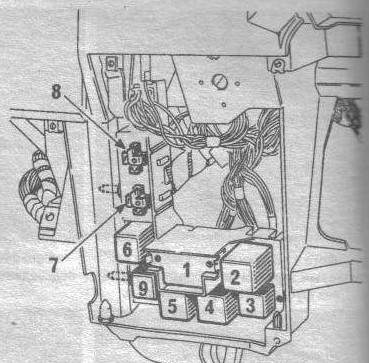

Przekaźnik

Znajdują się one wokół skrzynki bezpieczników.

Schemat pudełkowy z przekaźnikami

Oznaczenie

1. Zegar wycieraczek przedniej szyby
2. Zegar blokady drzwi
3. Ogrzewana tylna szyba
4. Lampki przypominające brzęczykiem
5. Zespół Flashera
6. Przekaźnik przednich świateł przeciwmgielnych
7. Tylne światło przeciwmgielne (nakrętka)
8. Przednie światło przeciwmgielne (nakrętka)
9. Przekaźnik reflektorów
