Peugeot Expert 1G – bezpieczniki i przekaźniki

Peugeot Expert 1 generacji był produkowany w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004. W tym czasie model przeszedł zmianę stylizacji . W tym artykule przedstawimy opis bezpieczników i przekaźników Peugeot Expert 1 wraz ze schematami skrzynek i ich lokalizacją.

Przedział pasażerski

W kabinie pasażerskiej główna skrzynka bezpieczników znajduje się w lewym dolnym rogu tablicy rozdzielczej.

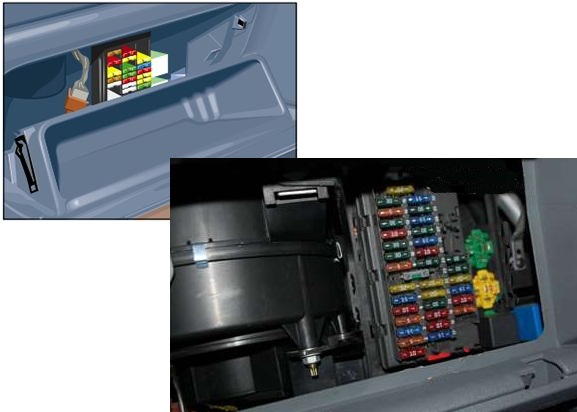

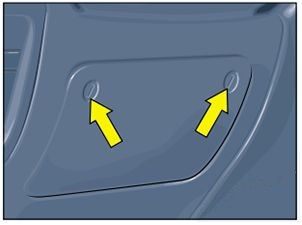

Zdjęcie dostępu do skrzynki

LHD

RHD

Typ 1

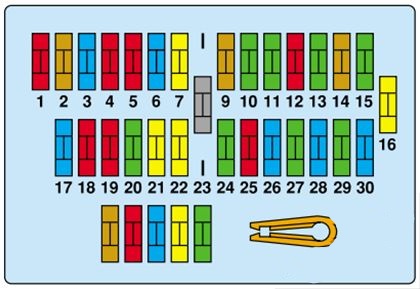

Schemat

Opis

1. 10 A Radio samochodowe (zasilanie)
2. 5 A + po zasilaniu zapłonu – Czujnik prędkości – Centralna jednostka zabezpieczająca – Lampki ostrzegawcze tablicy rozdzielczej
3. 15 A Światło stopu – Tempomat
4. 10 A Światło tylne prawe – Światło pozycyjne lewe przednie – Regulacja reflektorów
5. 15 A Klimatyzacja – Elektryczne szyby przednie – Dmuchawa klimatyzacji – Czujnik ciśnienia
6. 15 A Podgrzewane tylne szyby i podgrzewane siedzenia
7. 20 Brzęczyk
8. BOCZNIK –
9. 5 A Spryskiwacze reflektorów – Światło przednie prawe pozycyjne – Oświetlenie tablicy rejestracyjnej – Światło tylne lewe
10. 30 A Regulacja przedniego siedzenia pasażera
11. 30 A Elektryczne szyby tylne
12. 10 A Komputer ABS – Światła cofania – Złącze diagnostyczne – Automatyczna skrzynia biegów
13. 30 A Regulacja fotela kierowcy
14. 5 A Centralna jednostka zabezpieczająca przedział pasażerski (pamięć)
15. 30 A Centralne zabezpieczenie przedziału pasażerskiego – Elektryczny zamek centralny – Oświetlenie
16. 20 A Zapalniczka – Stała (+) z akumulatora – (+) napęd dodatkowych odbiorców energii elektrycznej
17. 15 A Jednostka sterująca temperaturą płynu chłodzącego – grupa wentylatorów chłodzących silnik
18. 10 A Lampa przeciwmgielna
19. 10 A Oświetlenie tablicy przyrządów – Radio samochodowe – Światła pozycyjne
20. 30 A Klimatyzacja – Wentylator klimatyzatora
21. 20 A Podgrzewane siedzenia
22. 20 A + Zasilanie dodatkowych odbiorników energii elektrycznej – Nieużywane
23. BOCZNIK F14 – F15 – F25 – F27
24. 30 A Spryskiwacz szyby przedniej – Wycieraczka przedniej szyby
25. 10 A Klimatyzacja – Kopułka – Pamięć radia samochodowego – Zegar cyfrowy
26. 15 A Światła awaryjne
27. 30 A Ogrzewana tylna szyba
28. 15 A Elektryczne szyby – Lampka ostrzegawcza niskiego poziomu naładowania akumulatora
29. 30 A Elektryczne szyby
30. 15 A Oświetlenie wewnętrzne – Kierunkowskazy – Zegar – Lusterka zewnętrzne, regulowane elektrycznie

Za zapalniczkę odpowiada bezpiecznik nr 16, 20A.

Typ 2

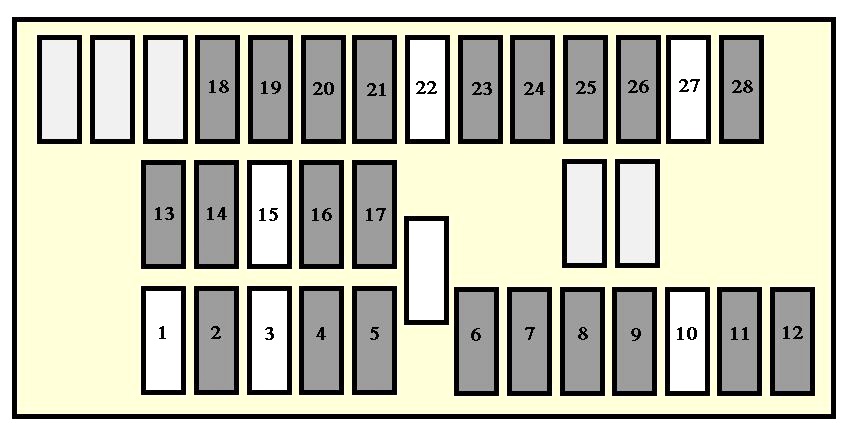

Schemat

Przeznaczenie

Bezpiecznik nr 23 odpowiada za zapalniczkę.

Komora silnika

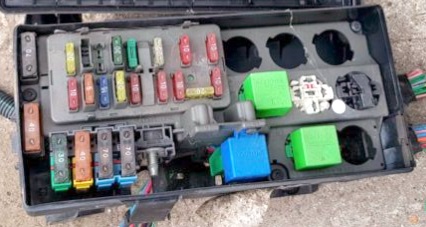

Pod maską obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników.

Typ 1

Bez ABSu

Schemat

Schemat

Oznaczenie

Z ABSem

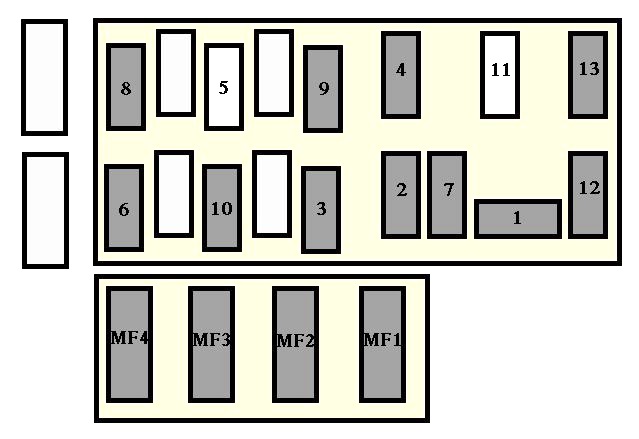

Schemat

Opis

1. 20 A Przyczepa mieszkalna
2. 20 A Pompa paliwa
3. 10 A Lewe światło mijania
4. 10 A Prawe światło mijania
5. 10 A Gniazdo diagnostyczne
6. 10 A Immobilizer silnika
7. 10 A Lewe światło drogowe
8. 10 A Prawe światło drogowe
9. 25 A Grupa wentylatorów chłodzących silnik 1-120 W.
10. 30A Pompa spryskiwacza reflektorów, światła przeciwmgielne
11. 20 A Dodatkowy system ogrzewania
12. 5 A Zegar spryskiwaczy reflektorów
13. 15 A Sonda lambda z katalizatorem, ogrzewanie sondy lambda
14. –
15. 40 A Klimatyzacja, wentylator kabiny
16. 30 – 50 A Grupa wentylatorów chłodzących silnik 1 – 180 W.

MF1 20A – Przekaźnik układu wtryskowego, MF2 30A – Przekaźnik układu wtryskowego, MF3 30A – Wentylator wnętrza, MF4 40A – Komputer ABS.

Bezpieczniki nieoznaczone numerami są zapasowe.

Przekaźnik

Przeznaczenie

• R 1030 – Informacja o pracującym silniku
• R 1502/1503/1504 – Przekaźniki do wentylatorów
• R 5400 – Przekaźnik spryskiwaczy reflektorów
• R 8016 – Przekaźnik wtrysku
• R 2665 – Przekaźnik świateł przeciwmgielnych

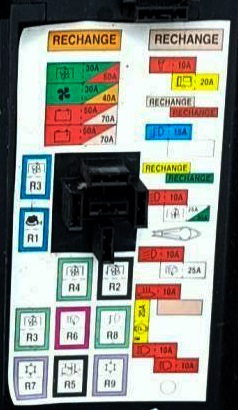

Typ 2

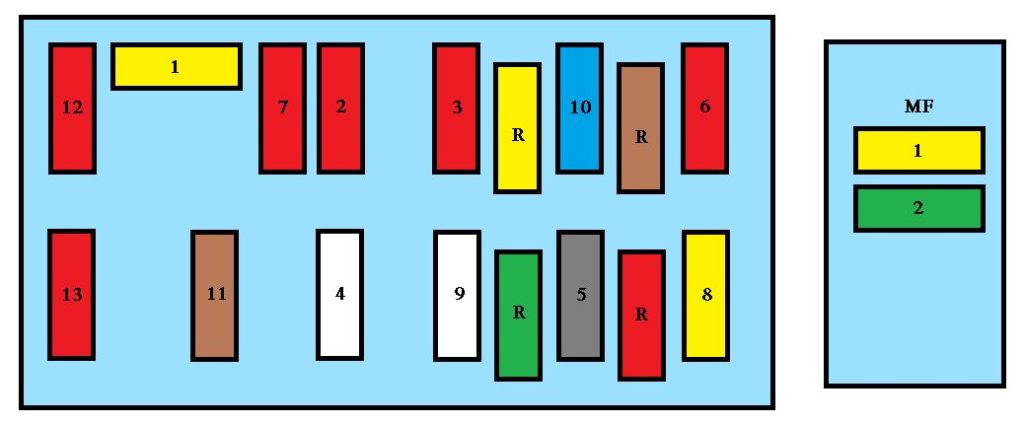

Schemat

Opis
