Peugeot 406 był produkowany w wersjach nadwozia typu sedan, kombi i coupe w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004. W tym okresie samochód przeszedł zmianę stylizacji. Odbyło się to w kilku etapach. Natychmiast wyprodukowano modele przejściowe, a od 2001 roku pojawiła się seria z zupełnie nowym okablowaniem multipleksowym. Dlatego istnieje kilka schematów wykonania pudełek. Pokażemy najczęstsze warianty skrzynek bezpieczników Peugeot 406 , ich schematy z oznaczeniem, podkreślimy bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Komora silnika
Pod maską mogą znajdować się nie tylko w jednym pudełku i zależą od wyposażenia i roku produkcji samochodu.
Typ 1

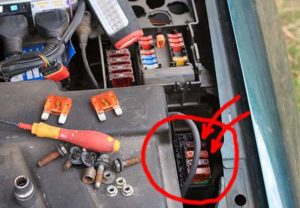

Gdzie jest to pudełko, zobacz zdjęcia.
Schemat
Opis
| FM1 | 50A System antykradzieżowy |
| FM2 | 50A Układ antykradzieżowy (obwód od stacyjki) |
| FM3 | Zasilanie 50A dla głównej skrzynki bezpieczników |
| FM4 | Włącznik światła 50A |
| FM5 | 50A |
| FM6 | Wentylator 20/40A 1 |
| FM7 | Wentylator 20/40A 2 |
| FM8 | Elektryczny grzejnik szklany 40A |
| 1 | |
| 2 | 10A ECU automatycznej skrzyni biegów, wybierak położenia dźwigni zmiany biegów automatycznej skrzyni biegów |
| 3 | 25A ABS |
| 4 | 20A Pracujący silnik |
| 5 | 15A Podwójny przekaźnik 12-zaworowy turbodiesel 2,1 litra i V6 24-zaworowy 2,0 litra z turbodoładowaniem z wtryskiem paliwa, ECU silnika V6 2 litry z turbosprężarką i wtryskiem paliwa |
| 6 | Brzęczyk 10A |
| 7 | Zegar spryskiwaczy reflektorów 15A |
| 8 | |
| 9 | Sonda lambda 10A |
| 10 | Pompa paliwa 10A |
| 11 | |
| 12 | 10A Lewe światło przeciwmgielne |
| 13 | |
| 14 | 10A Lewe światło drogowe |
| 15 | 10A Prawe światło drogowe |

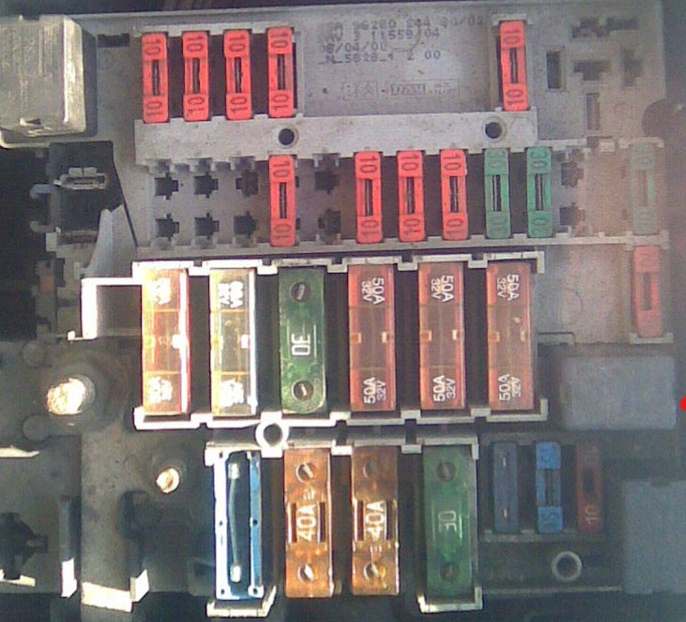

Typ 2
Schemat
Przeznaczenie
| 1 | 10A Światła cofania, przekaźnik podwójnego wtrysku, czujnik temperatury oleju, czujnik poziomu oleju, sprężarka klimatyzacji. |
| 2 | 15A Pompa paliwa, zawór elektromagnetyczny odzyskiwania oparów paliwa |
| 3 | 10A Jednostka elektroniczna |
| 4 | 10A Komputer silnika i automatycznej skrzyni biegów. |
| 5 | 10A Komputer filtra cząstek stałych (FAP), przekaźnik tylnej wycieraczki. |
| 6 | 15A Przednie światła przeciwmgielne. |
| 7 | Spryskiwacze reflektorów 20A |
| 8 | 20A Komputer silnika benzynowego z bezpośrednim wtryskiem, pedał sprzęgła |
| 9 | 15A Lewe światło mijania |
| 10 | 15A Prawe światło mijania |
| 11 | 10A Lewe światło drogowe. |
| 12 | 10A Prawe światło drogowe. |
| 13 | Brzęczyk 15A |
| 14 | 10A Pompa spryskiwacza szyby przedniej i tylnej |
| 15 | 30A Cewka zapłonowa, wycieraczka, czujnik tlenu, czujnik ciśnienia oleju, układ wtryskowy. |
| 16 | 30A Sprężarka, wskaźnik temperatury oleju, wskaźnik poziomu oleju, światła stopu, generator, czujnik wlotu wody w oleju napędowym, przekaźnik sterujący komputera wtrysku. |
| 17 | 30A Elektryczna regulacja siedzenia pasażera. |
| 18 | Wentylator klimatyzacji 40A, rozrusznik, wycieraczka przedniej szyby wolnoobrotowa |
Typ 3
Schemat
Oznaczenie
| 1 | 10 | Światła cofania, przekaźnik podwójnego wtrysku, czujnik temperatury oleju, czujnik poziomu oleju, sprężarka klimatyzacji. |
| 2 | 15 | Pompa paliwa, zawór elektromagnetyczny odzyskiwania oparów paliwa |
| 3 | 10 | Jednostka elektroniczna. |
| 4 | 10 | Komputer silnika i automatycznej skrzyni biegów. |
| 5 | 10 | Komputer filtra cząstek stałych (FAP), przekaźnik tylnej wycieraczki. |
| 6 | 15 | Przednie światła przeciwmgielne. |
| 7 | 20 | Spryskiwacze reflektorów. |
| 8 | 20 | Komputer silnika benzynowego z bezpośrednim wtryskiem, pedał sprzęgła. |
| 9 | 15 | Lewe światło mijania. |
| 10 | 15 | Reflektor świateł mijania prawy. |
| 11 | 10 | Lewe światło drogowe. |
| 12 | 10 | Prawe światło drogowe. |
| 13 | 15 | Sygnał dźwiękowy. |
| 14 | 10 | Pompka spryskiwacza szyby przedniej i tylnej. |
| 15 | 30 | Cewka zapłonowa, wycieraczka, czujnik tlenu, czujnik ciśnienia oleju, układ wtryskowy. |
| 16 | 30 | Kompresor, czujnik temperatury oleju, czujnik poziomu oleju, światła stopu, generator, czujnik przedostania się wody do oleju napędowego, przekaźnik sterujący komputera wtrysku. |
| 17 | 30 | Elektryczna regulacja położenia fotela pasażera. |
| 18 | 40 | Wentylator klimatyzacji, rozrusznik, wycieraczka przedniej szyby o niskiej prędkości. |
Przekaźnik
Większość przekaźników znajduje się w skrzynce przekaźników i bezpieczników w komorze silnika lub na dole deski rozdzielczej po stronie kierowcy, za wyjątkiem: przekaźnika szyberdachu, przekaźnika wycieraczek, przekaźnika wentylatora chłodnicy.
Przedział pasażerski

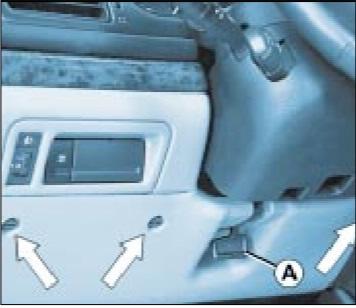

Aby uzyskać dostęp, przekręć odpowiednie śruby i jeśli jest dźwignia, pociągnij ją.

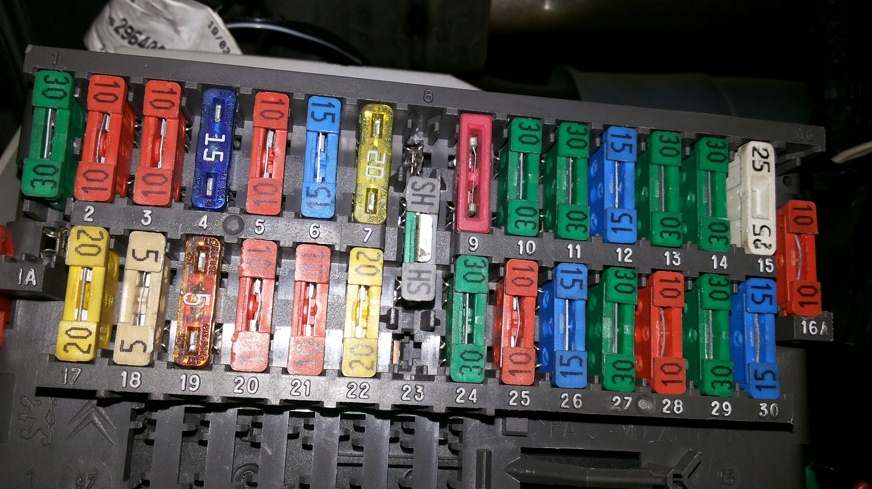

Typ 1
Schemat
Przeznaczenie
1 | Zapalniczka 20/30A |
1A | |
2 | 10A Czujnik poziomu płynu w chłodnicy, czujnik obecności wody w filtrze paliwa (silnik Diesel), zasilanie obwodu po uruchomieniu silnika, tablica przyrządów, komputer pokładowy, elektroniczne zabezpieczenie przed kradzieżą, wspomaganie kierownicy, elektroniczna jednostka sterująca (ECU) podgrzewania katalizatora, moduł kontroli prędkości interfejsu |
3 | 10A ECU i elektroniczny przełącznik kontroli zawieszenia |
4 | 5A Światła pozycyjne przednie lewe, tylne prawe |
5 | 10A Sterowanie reflektorami, spryskiwacze reflektorów, podświetlenie kontrolki świateł mijania na tablicy rozdzielczej, światła pozycyjne prawe |
6 | Automatyczna skrzynia biegów 15A ECU, czujnik włączenia biegu |
7 | 20A Wiązka przewodów przyczepy |
8 | – |
9 | 5A Światła pozycyjne przednie prawe, tylne lewe, brzęczyk przypominający o zapomnianym świetle |
10 | 30A Obwód zasilania pamięci fotela |
11 | 30A Przednie lewe siedzenie |
12 | 15A Światło cofania, klimatyzacja, ECU alarmu, syrena, światła hamowania, przekaźnik elektrycznego zamka drzwi |
13 | 30A Przednie prawe siedzenie |
14 | 30A Tylne okno elektryczne |
15 | 20A ECU centralnego zamka, pamięć radiowa, przekaźnik wentylatora, podwójny przekaźnik Bitron, ECU pamięci siedzenia, ECU alarmu antykradzieżowego, obwód zasilania przekaźnika alarmu antykradzieżowego, zdalne sterowanie na podczerwień i radio |
16 | |
16A | Radia 10A |
17 | |
18 | 5A Tylne światło przeciwmgłowe |
19 | 5A Podświetlenie włączników oświetlenia wnętrza, podświetlenie panelu sterowania, tablicy rozdzielczej i reostatu |
20 | 10A Lewe światło mijania |
21 | 10A Przekaźnik odcinający sprężarkę, sprężarkę, wyłącznik ciśnieniowy, światła do jazdy dziennej, przekaźnik maksymalnej prędkości wentylatora, sterowanie klimatyzacją, czujnik temperatury wnętrza |
22 | 20A Wycieraczka tylnej szyby |
23 | |
24 | 30A Sterowanie wycieraczką szyby przedniej, silnik wycieraczki szyby przedniej, wyłącznik czasowy wycieraczki szyby przedniej, wyłącznik czasowy ogrzewania tylnej szyby, wyłącznik tempomatu – czujnik wyłączenia tempomatu umieszczony na pedale hamulca |
25 | 10A Sterownik automatycznej skrzyni biegów, czujnik zmiany biegów, zegar, komputer pokładowy, elektroniczny system antykradzieżowy, sterowanie silnikiem, światła, przełącznik objętościowy i system ostrzegania przed kradzieżą |
26 | Przełącznik zagrożenia 15A |
27 | Drzwi przednie z elektryczną szybą 30A |
28 | 10A Tablica przyrządów, zegar cyfrowy, siłownik regulacji lusterka wstecznego, siłownik regulacji składanego lusterka wstecznego, elektryczny regulator szyby przednich drzwi, ECU pamięci siedzenia, ECU pełnej blokady, przekaźnik ponownego zamykania szyb, szyberdach, komputer pokładowy |
29 | 30A Elektryczny podnośnik szyb przednich, szyberdach |
30 | 15A Przednie i tylne światła pozycyjne, oświetlenie schowka podręcznego, wyłącznik awaryjny, odtwarzacz CD, brzęczyk przekroczenia prędkości, zamek elektryczny, oświetlenie lusterka kosmetycznego |
Bezpiecznik nr 1 odpowiada za zapalniczkę.
Typ 2
Schemat
Przeznaczenie
| 1 | Shnut – Wspólny dla poduszek powietrznych |
| 2 | 5A Jednostka sterująca systemem wentylacji. |
| 3 | 10A Tablica przyrządów. |
| 4 | 5A Sygnał + po włączeniu zapłonu dla inteligentnego zespołu przełączającego. |
| 5 | Nieużywany. |
| 6 | 10A Przełączniki kolumny kierownicy. |
| 7 | 15A Syrena alarmowa. |
| 8 | 10A Pokładowy system nawigacji. |
| 9 | Sygnał 5A + akumulator do inteligentnej skrzynki rozdzielczej. |
| 10 | 15A Radio samochodowe. |
| 11 | 10A Trzecie światło stopu. |
| 12 | 10A Prawe światło stopu. |
| 13 | 20A Elektryczna szyba drzwi kierowcy. |
| 14 | Zasilanie 30A tylnej szyby. |
| 15 | + akumulator złącza urządzenia holowniczego. |
| 16 | 20A Zapamiętywanie ustawień siedzenia. |
| 17 | 20A Elektryczna regulacja siedzenia pasażera. |
| 18 | 10A Oświetlenie zapalniczki samochodowej, wyświetlacz, podświetlenie włącznika, popielniczka, wybierak automatycznej skrzyni biegów . |
| 19 | 10A Tylne światła przeciwmgielne. |
| 20 | 10A Tylne prawe i przednie lewe światła pozycyjne. |
| 21 | 10A Lampy pozycyjne tylne lewe i przednie prawe. |
| 22 | 10A Oświetlenie schowka podręcznego, światło punktowe, lusterko kosmetyczne, abażury lamp przednich i tylnych, oświetlenie regulatorów szyb, wewnętrzne automatycznie przyciemniające się lusterko wsteczne. |
| 23 | Zapalniczka 20A. |
| 24 | Nieużywany |
| 25 | 20A Radio samochodowe. |
| 26 | Nieużywany |
| 27 | 5A Przekaźnik podnośnika szyby tylnej. |
| 28 | 15A Elektryczne podgrzewacze siedzeń. |
| R1 | 5A Zapasowy bezpiecznik. |
| R2 | 10A Zapasowy bezpiecznik. |
| R3 | 30A Zapasowy bezpiecznik. |
| R4 | 20A Zapasowy bezpiecznik. |
| R5 | 15A Zapasowy bezpiecznik. |
Typ 3

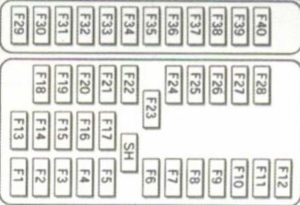

Schemat
Opis
| F1 | Bocznica | Napinacz paska, poduszki powietrzne |
| F2 | 5A | Termistor powietrza, układ sterowania wentylacją |
| F3 | 10 A | Światła stopu. pedał sprzęgła, tablica przyrządów, tempomat, wyłączenie poduszki powietrznej pasażera |
| F4 | 5A | stacyjka dla wbudowanego systemu diagnostycznego |
| F5 | – | Zapasowy |
| F6 | 10 A | Jednostka sterująca silnika |
| F7 | 15A | Alarm antykradzieżowy |
| F8 | 10 A | Wyświetlacz, oświetlenie wnętrza, pamięć ustawień foteli, nawigacja satelitarna, oświetlenie bagażnika, dioda LED alarmu antykradzieżowego |
| F9 | 5A | (+) akumulator do wbudowanego systemu diagnostycznego |
| F10 | 15A | Radio samochodowe |
| F11 | 10 A | Lewe światło stopu, górne światło stopu |
| F12 | 10 A | Prawe światło stopu |
| F13 | 20A | Drzwi kierowcy sterowane elektrycznie |
| F14 | З0А | Elektryczne szyby tylnych drzwi |
| F15 | – | (+) akumulator do złącza przyczepy |
| F 16 | 20A | Napęd elektryczny i pamięć fotela kierowcy |
| F17 | 20A | Fotel kierowcy elektrycznie sterowany |
| F18 | 10 A | Przełącznik światła |
| F19 | 10 A | Tylne światła przeciwmgielne |
| F20 | – | Zapasowy |
| F21 | – | Zapasowy |
| F22 | 10 A | Oświetlenie wnętrza, czujnik deszczu, pamięć foteli |
| F23 | 20A | Bezpiecznik do zapalniczki Peugeot 406 |
| F24 | – | Zapasowy |
| F25 | 20A | Wycieraczki/spryskiwacze przednie i tylne |
| F26 | – | Zapasowy |
| F27 | 5A | (+) stacyjka dla wbudowanego systemu diagnostycznego |
| F28 | – | Zapasowy |
| F29 | 10 A | Lewy reflektor świateł drogowych |
| F30 | 10 A | Światło drogowe prawego reflektora, lampka ostrzegawcza świateł drogowych |
| F31 | 10 A | Światło mijania lewego reflektora |
| F32 | 10 A | Światło mijania prawego reflektora, lampka ostrzegawcza świateł mijania |
| F33 | – | Zapasowy |
| F34 | 10 A | Światło pozycyjne przednie lewe i tylne prawe |
| F35 | 10 A | Lampa pozycyjna przednia prawa i tylna lewa, oświetlenie tablicy rejestracyjnej, tempomat |
| F36 | – | Zapasowy |
| F37 | – | Zapasowy |
| F38 | – | Zapasowy |
| F39 | – | Zapasowy |
| F40 | 40A | Wentylator |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 23, 20A.
