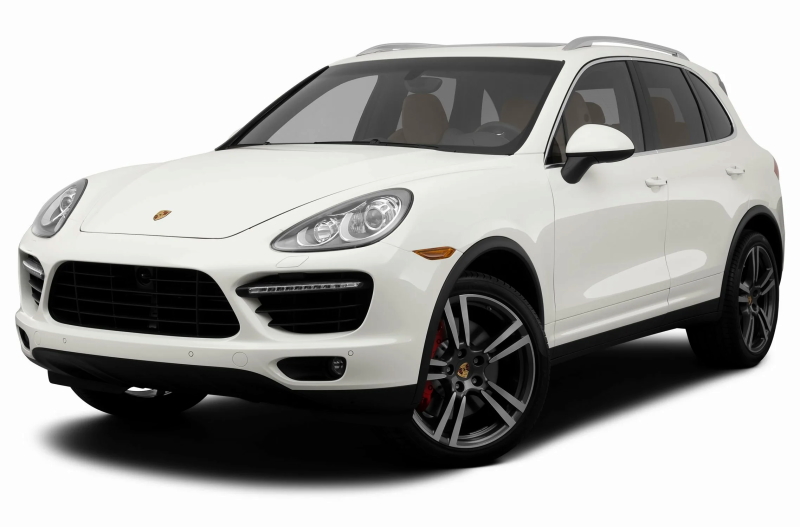

Porsche Cayenne drugie pokolenia było wyprowadzone w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 z indeksem fabrycznym 92A i marką 958. W publikacji pełnego opisu bezpieczników i przekaźników Porsche Cayenne 958 ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami wykonawczymi. Zwrócimy uwagę na bezpieczeństwo dotyczące zapalników.
Contents
Przedział pasażerski
Lewa skrzynka bezpieczników

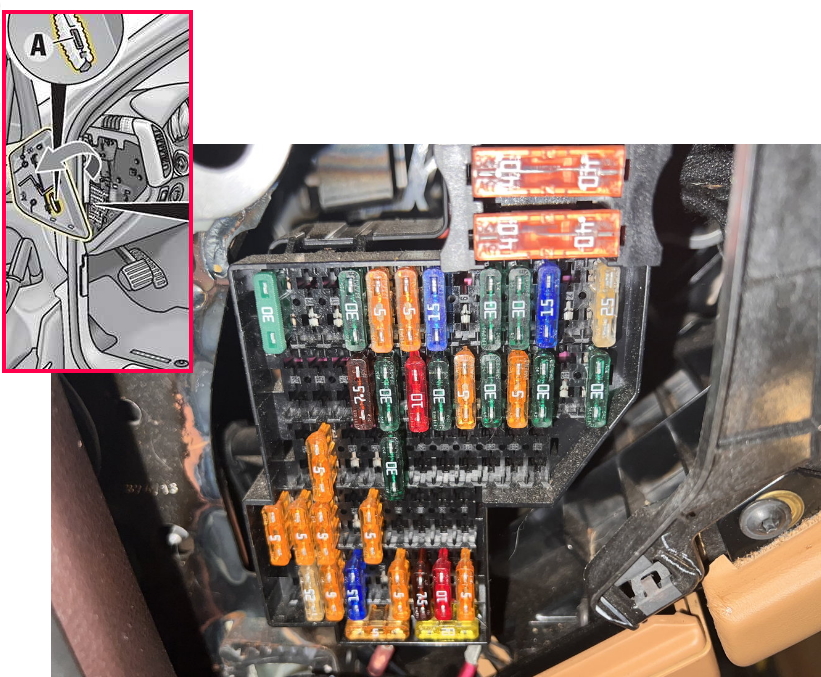

Na końcu deski rozdzielczej, za wyłącznikiem, znajdują się bezpieczniki.
Lokalizacja

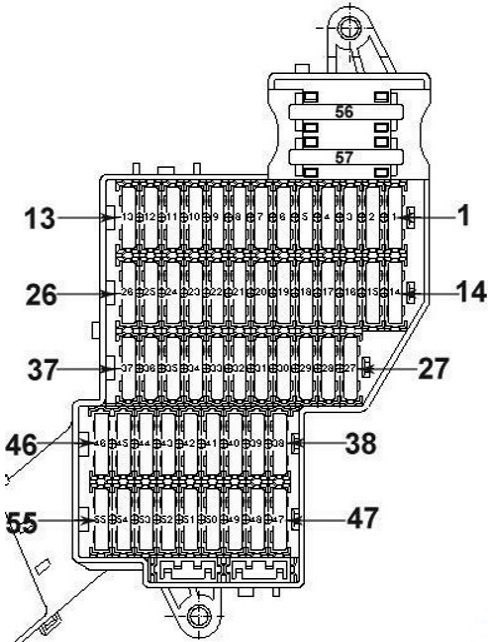

Diagram
Zadanie
| 1 | 25A Jednostka sterująca fotelem wypoczynkowym |
| 2 | 30A Jednostka sterująca nagrzewnicą |
| 3 | Przekaźnik klaksonu 15A |
| Wysoki ton | |
| Sygnał niskiego tonu | |
| 4 | Silnik wycieraczek 30A |
| 5 | 30A Jednostka sterująca szyberdachem |
| 6 | Nieużywane |
| 7 | 15A Jednostka sterująca elektrycznie sterowaną kierownicą |
| 8 | 5A jednostka sterująca układem ciśnienia w oponach |
| 9 | 5A Wyłącznik światła |
| Czujnik deszczu i światła | |
| Podgrzewana przednia szyba | |
| 10 | 30A Jednostka sterująca rolą dachu przesuwnego |
| 11 | Nieużywane |
| 12 | Nieużywane |
| 13 | Subwoofer 30A (Bose/Burmester) |
| 14 | 30A Jednostka sterująca zasilaniem pokładowym |
| 15 | 5A Hybrid (2015-2017): zasilacz napędzany |
| 16 | 30A Jednostka sterująca drzwiami wejściowymi |
| 17 | Syrena alarmowa 5A |
| Wyłącznik krańcowy maski | |
| 18 | 30A Jednostka sterująca zasilaniem pokładowym |
| 19 | 5A jednostka sterująca elektryczna |
| 20 | 30A Jednostka sterująca zasilaniem pokładowym |
| 21 | 10A V8 (2010-2014): Pompa obiegowa, klimatyzacja/ogrzewanie postojowe |
| 2010-2017: Przekaźnik pompy obiegowej | |
| 22 | 30A Jednostka sterująca zasilaniem pokładowym |
| 23 | Złącze diagnostyczne 7,5A |
| przełączenie zapłonu i rozrusznika | |
| Interfejs komputerowy magistrali danych | |
| Interfejs magistrali CAN-Infotainment | |
| Blokada kierownika jednostki organizacyjnej | |
| Wyłącznik światła | |
| 24 | 30A Przekaźnik podgrzewanej lodówki lewej |
| 25 | 30A Przekaźnik podgrzewanej lodówki bezpośrednio |
| 26 | 15A Hybryda (2010-2014): Wentylator 1 bateria |
| 27 | 5A Hybryda: |
| Jednostka sterująca ostrzegająca o poziomie kontrolnym | |
| Przekaźnik poziomu podłogowego | |
| Jednostka sterująca układem regulacyjnym akumulatora | |
| 28 | 5A Hybrid: Jednostka sterująca napędem elektrycznym |
| 29 | 5A Hybrid: Regulator ciśnienia powietrza do automatycznej skrzyni biegów |
| 30 | 5A Hybrid: Jednostka sterująca wspomaganiem ustawienia kierowniczego |
| 31 | 5A Hybrid (2015-2017): dźwięk zewnętrzny, dźwięk wewnętrzny |
| 32 | 15A Hybrid (2010-2014): Jednostka sterująca sprężarką klimatyzacyjną |
| 5A Hybrid (2015-2017): pedał przyspieszenia | |
| 33 | 30A Jednostka sterująca tylnymi drzwiami lewymi |
| 34 | Nieużywane |
| 35 | Nieużywane |
| 36 | 5A Przycisk elektromechaniczny hamulca postojowego |
| 37 | 15A Hybryda (2010-2014): Wentylator 2 baterie |
| 38 | 5A Hybryda: |
| Jednostka sterująca napędem elektrycznym | |
| Przekaźnik odblokowujący wentylator | |
| 39 | 30A Hybrid: Regulator ciśnienia do automatycznej skrzyni biegów |
| 40 | 30A Hybryda (2010-2014): Przekaźnik odblokowujący wentylator |
| 10A Hybryda (2015-2017): Wyłączenie usług | |
| 41 | 10A Hybryda Jednostka: sterująca obciążeniem |
| 42 | 5A Elektrochromatyczne lusterko wewnętrzne |
| 43 | 7.5A 2010-2014: Reflektory, regulacja świateł |
| 5A 2015-2017: reflektory świateł, aktywny układ reflektorów | |
| 44 | 5A 2010-2014: Wentylacja siedzeń |
| 7.5A 2015-2017: Wentylacja siedzeń | |
| 45 | 5A 2013-2017: |
| Jednostka sterująca systemem urządzeń | |
| Jednostka sterująca zasilająca pokładowym | |
| Jednostka sterująca sterowana | |
| 46 | 5A jednostka sterująca asystentem zmiany pasa ruchu (LCA) |
| 47 | 5A jednostka sterująca systemem wspomagania parkowania |
| Jednostka sterująca otwieraczem bramy garażowej | |
| Interfejs komputerowy magistrali danych | |
| Interfejs magistrali CAN-Infotainment | |
| Złącze diagnostyczne | |
| Ładowanie telefonu bezprzewodowego | |
| Przygotowanie telefonu komórkowego | |
| 48 | Czujnik ciśnienia 10A |
| Przepływomierz powietrza (V6) | |
| Przekaźnik rozrusznika | |
| Elektromechaniczny hamulec postojowy | |
| Hybrydowy (2015-2017): Czujnik ciśnienia | |
| 49 | 7.5A Jednostka sterująca adaptacyjnym tempem |
| 50 | Nieużywane |
| 51 | 5A 2017: Jednostka sterująca kamerą przednią |
| 52 | Silnik wycieraczki elektryczne 15A |
| 53 | 5A 5A Jednostka sterująca kolumną sterującą |
| Światło tylne lewe | |
| 54 | 25A reflektor Lewy’ego |
| 56 | 40A Przekaźnik wydany w postępowaniu wykonawczym |
| 57 | Wentylator elektryczny 40A |
Skrzynka bezpieczników po prawej stronie

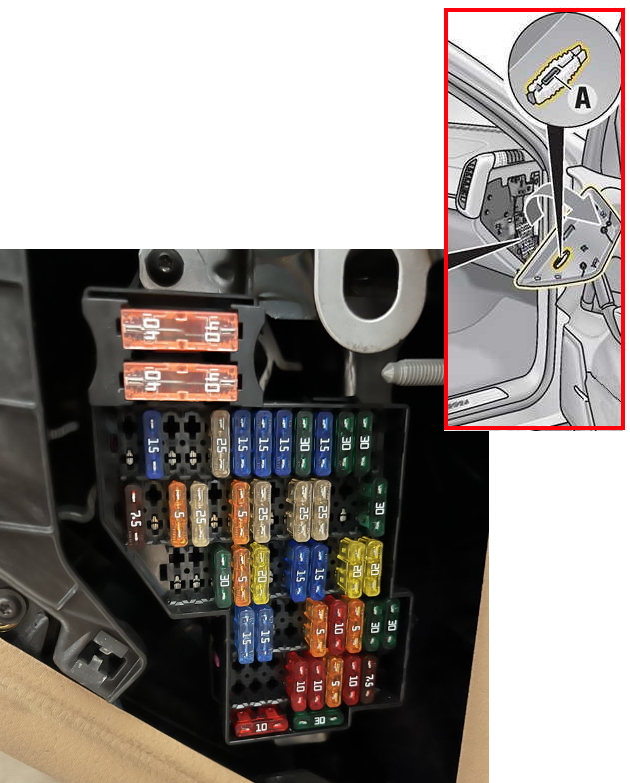

Kolejne bezpieczniki są na wyłączniku końcowym, za wyłącznikiem.
Lokalizacja

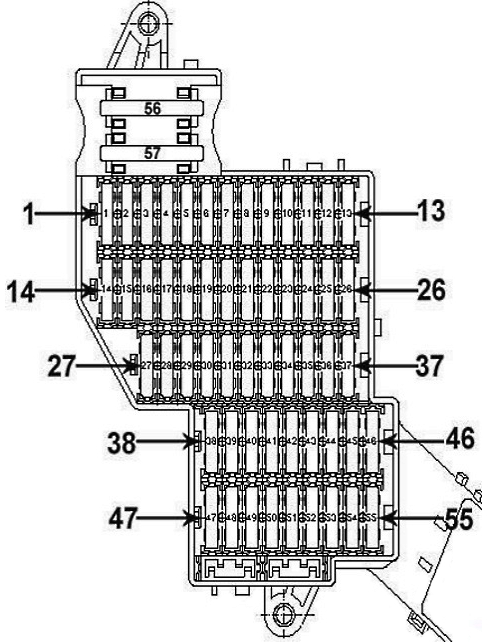

Diagram
Oznaczenie
| 1 | 10A Aktywna kontrola przechyłu (PDCC) |
| 2 | 15A Jednostka sterująca układem kontroli wysokości jazdy |
| 3 | 30A Jednostka sterująca blokadą mechanizmu różnicowego międzykołowego |
| 4 | 30A Jednostka sterująca blokadą mechanizmu różnicowego międzykołowego |
| 5 | 25A Jednostka sterująca rozpoznawaniem przyczepy, wzmacniacz hamulca, |
| 6 | 10A 2010-2012: tuner telewizyjny, dalszy system rozrywki |
| 15A 2013-2017: Jednostka sterująca rozpoznawaniem przyczepy | |
| 7 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 8 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 9 | 30A Jednostka sterująca elektrycznymi drzwiami |
| 10 | 15A Oświetlenie bagażnika |
| 11 | 30A Jednostka sterująca przednimi drzwiami pasażera |
| 12 | 30A HangOn |
| 13 | Nieużywane |
| 14 | 10A Jednostka sterująca poduszką powietrzną |
| Kontrolka wyłączona, poduszki powietrzne pasażera z przodu | |
| Jednostka sterująca wykrywaniem zajętości fotela | |
| 15 | Nieużywane |
| 16 | 5A Jednostka sterująca elektromechanicznym hamulcem postojowym |
| Rezystor grzejny do dyszy spryskiwacza szklanego | |
| Klawisz wyłączający ASR i ESP | |
| Jednostka sterująca ABS | |
| Przycisk wspomagania wyjazdu | |
| Przycisk elektromechaniczny hamulca postojowego | |
| 17 | 25A Prawy reflektor |
| 18 | Nieużywane |
| 19 | Przełącznik Tiptronic 5A |
| Działa wielofunkcyjny | |
| Jednostka sterująca sterującą skrzynią biegów | |
| 20 | 20A 2010-2012: Jednostka sterująca ustawienia fotela pasażera z przodu |
| 25A 2013-2017: Jednostka sterująca ustawienia fotela pasażera z przodu | |
| 21 | 25A Jednostka sterująca ogrzewaniem wstecznym |
| 22 | 25A Jednostka sterująca ogrzewaniem przedniego wyłącznika |
| 23 | 25A Jednostka sterująca klapą tylną |
| 24 | Nieużywane |
| 25 | 30A 2013-2017: Ogrzewanie tylne |
| 26 | 30A przekaźnikowej podgrzewanej szyby |
| 27 | 5A Urządzenie odbiorcze wyposażone w urządzenie sterujące do podgrzewacza wstępnego |
| 28 | 20A 2010-2012: |
| Przekaźnik pompy napędzającej skrzynię biegów | |
| Jednostka sterująca skrzynią rozdzielczą | |
| Jednostka sterująca sterującą skrzynią biegów | |
| 29 | 30A Jednostka sterująca elektroniczny układ stabilizacji toru jazdy pojazdu |
| 30 | 5A HangOn |
| 31 | 20A Jednostka sterująca zasilaniem pokładowym |
| 32 | 30A 2010-2012: Wentylator przedni |
| 7.5A Hybrid (2015-2017): przekaźnik wyłącznika przedniego, przekaźnik pompy sterującej | |
| 33 | 15A Jednostka sterująca zasilaniem pokładowym |
| 34 | 15A Jednostka sterująca zasilaniem pokładowym |
| 35 | 5A jednostka sterująca systemem podziału pojazdów |
| 36 | 20A Jednostka sterująca zasilaniem pokładowym |
| 37 | 20A 2013-2017: |
| Jednostka sterująca sterującą skrzynią biegów | |
| Przekaźnik pompy napędzającej skrzynię biegów | |
| 38 | 15A Zapalniczka, gniazdo w podłokietniku, gniazdo w schowku na świątyni |
| 39 | 15A Dodatkowe gniazdo w kabinie, gniazdo w gniazdu |
| 40 | 15A 2010-2012: Jednostka sterująca rozpoznawaniem przyczepy |
| 10A 2013-2017: System rozrywki na późniejszym etapie | |
| 41 | Nieużywane |
| 42 | 5A jednostka sterująca rozpoznawaniem przyczepy |
| 43 | 10A Jednostka sterująca blokadą mechanizmu różnicowego międzykołowego |
| Trzymaj się | |
| 44 | Czujnik światła słonecznego 5A |
| Czujnik jakości powietrza | |
| Światło tylne prawe (2010-2014) | |
| 45 | Stabilizator wykonawczy 30A (gwiazda/stop) |
| 46 | Stabilizator wykonawczy 30A (gwiazda/stop) |
| 47 | 20A Jednostka sterująca elektronicznym systemem informacyjnym |
| Ustawienia panelu głównego do sterowania, wskazywania i wyświetlania informacji | |
| 48 | Nieużywane |
| 49 | Nieużywane |
| 50 | 10A Przednia klimatyzacja |
| Tylna jednostka sterująca klimatyzacją | |
| 51 | 10A 2010-2016: PCM 3.1, radio, system nawigacyjny |
| 5A 2017: Jednostka sterująca wyświetlaczem | |
| 10A 2017; Japonia: Jednostka sterująca wyświetlaczem, koncentrator USB, DRSC | |
| 52 | 5A 2010-2014: Jednostka sterująca zestawami wskaźników |
| 2015-2017: Wyświetlacz wielofunkcyjny | |
| 53 | 10A Podgrzewana kierownica |
| Kamera cofania | |
| Wyświetlacz kompasu | |
| Wzmacniacz Bose (Japonia) | |
| Kamery z widokiem dookólnym | |
| 54 | 10A 2010-2012: Konsola sufitowa |
| 7.5A 2013-2017: Konsola sufitowa | |
| 55 | 7.5A 2015-2017: Tempo adaptacyjne (ACC) |
| 56 | 40A 2010-2014: Jednostka sterująca elektronicznym układem stabilizacji toru jazdy pojazdu |
| 57 | 40A 2010-2014: Sterownik elektromechaniczny hamulca postojowego |
Bezpieczniki 38 i 39 o natężeniu 15A odpowiadające za działanie zapalniczki samochodowej.
Skrzynka bezpieczników zasilania

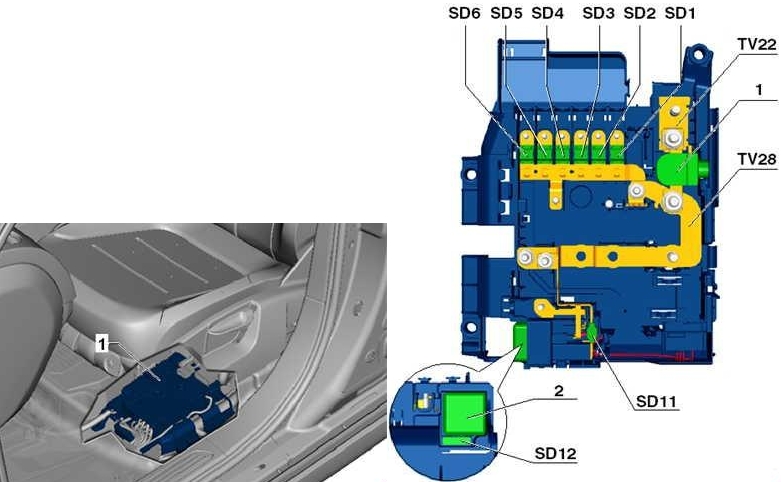

Jednostka ta jest przełączona na dodatniego bieguna obciążeniowego i składa się z bezpieczników o dużej mocy.
Układ
Spotkanie
| 1 | Skrzynka bezpieczników 100A |
| 2 | 50A Jednostka sterująca do kontroli wysokości jazdy |
| 3 | Skrzynka bezpieczników 100A |
| 4 | Skrzynka bezpieczników 80A |
| 5 | Skrzynka bezpieczników 40A |
| 6 | Przekaźnik gniazdo 50A, bezpieczników |
| 7 | Skrzynka bezpieczników 60A, wentylator nawiewny |
| 8 | Złącze kablowe 60A, zacisk 30 przekaźnika mocy |
| 9 | Skrzynka bezpieczników 125A |
| 10 | 60 / 150А Element grzewczy do dodatkowej nagrzewnicy powietrza, przekaźnik pompy elektromagnetycznej GB |
| 11 | 40A Zacisk przekaźnika zasilania 15 |
| 12 | 5A Diagnostyka |
Dodatkowe przekaźniki mogą być dostarczane poza blokami, w układzie napędowym.
Komora silnika
Skrzynka bezpieczników i przekaźników

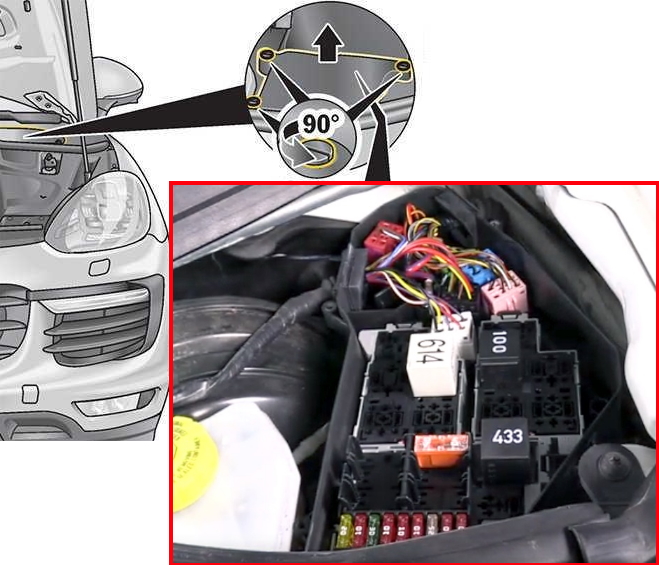

Pod maską w komorze silnika, po lewej stronie, znajduje się blok z bezpiecznikami i przekaźnikami.

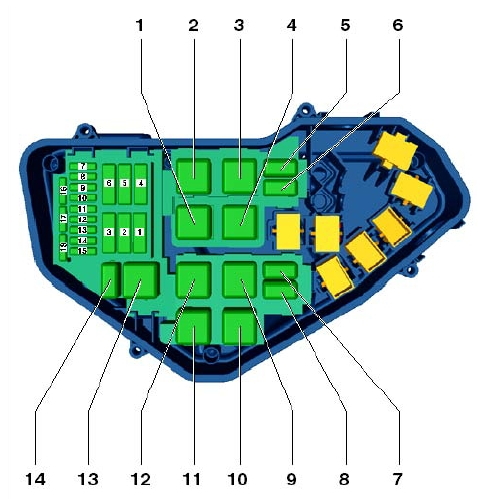

Diagram
Spotkanie
| 1 | Przekaźnik rozrusznika 40A, rozrusznik |
| 2 | Nieużywane |
| 3 | Przekaźnik pompy powietrza rozpylonego 40A |
| 4 | Przekaźnik pompy próżniowej 30A |
| 5 | Nieużywane |
| 6 | Nieużywane |
| 7 | 15A Regulator ciśnienia paliwa, Zawór dozujący paliwo, Cewka zapłonowa |
| 8 | 10A Pompa chłodnicy recyrkulacji spalin |
| 9 | 30A Jednostka sterująca elektryczna |
| 10 | 10A jednostka sterująca wentylatorem chłodnicy, jednostka sterująca świecami żarowymi, przekazana przez pompę kontrolną, Wyłącznik świateł, Zawór przełączający chłodnicy EGR, Przepustnica, Zawór przekładniowy głowicy cylindra, Zawór przeniesienia oleju, Elektroniczny termostat przeniesienia napędu, Korpus mocy |
| 11 | 5A Czujnik poziomu i temperatury oleju |
| 12 | Przekaźnik 10A do pompy chłodzącej, Przekaźnik do ogrzewania cieplnego, Pompa obiegowa chłodząca |
| 13 | 25A Jednostka sterująca pompą paliwa |
| 14 | 15 / 30A Pompa centralna redukującego, Moduł szacowania poziomu centralnego redukującego, Jednostka sterująca sterująca 2 |
| 15 | 10 / 30A Przekaźnik zasilania zacisku 30, jednostka sterująca elektryczna |
| 16 | 30A Jednostka sterująca układem ogrzewania reduktora |
| 17 | Element grzejny sondy lambda 15A |
| 18 | Element grzejny sondy lambda 10A |
Przekaźnik
- Jednostka sterująca świecami żarowymi (457)
- Przekaźnik zasilania silnika (645)
- Przekaźnik pompy powietrza rozpylonego (100)
- Przekaźnik główny (614)
- Zarezerwować
- Zasilanie pompy odprowadzającej (404)
- Zarezerwować
- Zarezerwować
- Przekaźnik rozrusznika (100)
- Przekaźnik serwa hamulcowego (100)
- Zarezerwować
- Zarezerwować
- Przekaźnik rozrusznika 2 (433)
- Zarezerwować
Jeśli zauważysz błąd lub masz coś do zrobienia, napisz w komentarzach.
