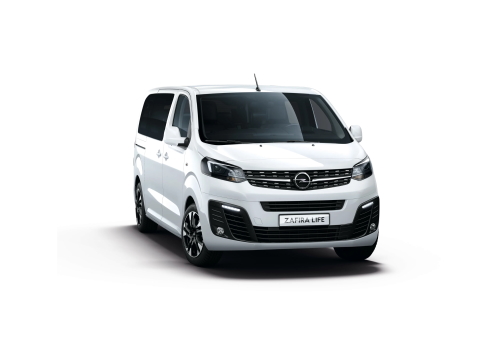

Opel Zafira Life produkowany był w latach 2019, 2020, 2021, 2022, 2023, 2023. W tym czasie model otrzymał aktualizację. Znany również jako Vauxhall Zafira Life . W naszym materiale można znaleźć opis bezpieczników i przekaźników Zafiry Life wraz ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania i lokalizacji. Podkreślmy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników w blokach, a także ich liczba może różnić się od przedstawionych i zależeć od roku produkcji, poziomu wyposażenia elektrycznego (ECO / FULL) i regionu dostawy Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa
Główna skrzynka bezpieczników znajduje się po lewej stronie w dolnej części tablicy rozdzielczej.
Aby uzyskać dostęp należy zdjąć osłonę zabezpieczającą lub szufladę na drobne przedmioty. W pojazdach z kierownicą po prawej stronie urządzenie to znajduje się w schowku.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Opis
| F1 | 30A Pełny: Pełny: wyłącznik zapłonu, rozrusznik przyciskowy ADML. |
| 10A ECO: fotochromowe lusterko wewnętrzne, pompa dodatku do paliwa, DAEH, radełkowana kierownica ASR+, sprzęgło CTC. | |
| F2 | 3A Pełny: Czujnik kąta skrętu. |
| F3 | 3A Pełne: Gniazdo urządzenia, Joystic Comelec |
| 5A EKO: BSG TC | |
| F4 | 7,5 A Pełne: gniazdo przyrządów, gniazdo diagnostyczne, dwufunkcyjny wyłącznik hamulca, centralne urządzenie podtrzymujące napięcie. |
| 15A ECO: Sygnał | |
| F5 | 5A Pełny: ekran wielofunkcyjny, kamera cofania, asystent parkowania ECU. |
| 20A ECO: Pompka spryskiwacza przedniej/tylnej szyby | |
| F6 | 15A Pełne: |
| 20A ECO: Pompka spryskiwacza przedniej/tylnej szyby | |
| F7 | 10A Pełny: Wzmacniacz audio, tylny BCC |
| 10A ECO: Przednie gniazdo 12V. | |
| F8 | Tylna wycieraczka |
| F9 | Lampa wewnętrzna |
| F10 | Przednie i tylne zewnętrzne/wewnętrzne zamki silnika z napędem mechanicznym + łapacz paliwa |
| F11 | Przednie i tylne wewnętrzne/zewnętrzne blokady paliwa Łapacz paliwa |
| F12 | 3A Pełny: Alarm, napięcie alarmowe APV. |
| 7,5 A ECO: Główny ogranicznik CTC, DMTC, złącze diagnostyczne. | |
| F13 | 3A Pełny: Moduł sterujący kotła, napięcie APV |
| 10A ECO: multiplekser przedni, CRT, BCC, VTH, MCP | |
| F14 | 15A Pełne: |
| 5A ECO: BTA, alarm | |
| F15 | 5A ECO: Złącze diagnostyczne |
| F 16 | 5A Pełne: |
| 3A ECO: Wyłącznik stopu, DMTR | |
| F17 | 10 A, pełne: gniazdko elektryczne 12 V w bagażniku lub przestrzeni bagażowej. |
| 5A EKO: CMB | |
| F18 | 5A Pełny: Autonomiczna jednostka telematyczna. |
| 5A ECO: Nagrzewnica obiegu płynu chłodzącego w kabinie pasażerskiej. | |
| F19 | 5A Pełny: Rastreador |
| 3A ECO: BSG, HDC, VCI | |
| F20 | 15A Pełny: Skrzynka bezpieczników w przedziale przekaźników 3. |
| F21 | 3A Pełne: ładowanie lampy nomadycznej, czytnik kart |
| 3A ECO: Blokada kierownicy, Push DEM (ADML) | |
| F22 | 3A Pełny: oświetlenie schowka podręcznego, czytnik kart. |
| 3A ECO: CDPL, CVM | |
| F23 | 3A Full: Platynowe lusterka kierowcy, taksówka, asystent parkowania z monitorowaniem martwego pola. |
| 5A ECO: Wyświetla się kontrolka niezapiętych pasów bezpieczeństwa. | |
| F24 | 5A Pełny: Ogólny przypadek służebności, moduł komunikacyjny sous volant (CV00) |
| 5A ECO: AAS, kamera tylna | |
| F25 | 5A Full: Przełącznik korektora projektora, elektrochromatyczne lusterko wsteczne. |
| 5A ECO: Poduszka powietrzna | |
| F26 | 3A Pełne: złącza przyrządów, wskaźnik odpięcia zapięcia przez kierowcę i pasażera, napięcie APV. |
| 3A ECO: Elektroniczna kontrola stabilności | |
| F27 | 3A Pełny: Czujnik deszczu, Przełącznik pod kierownicą. |
| 5A ECO: Moduł sterujący nagrzewnicą | |
| F28 | 10A Full: przednia dźwignia zmiany biegów MCP-BCC, multiplekser na panelu przednim, system audio i wyświetlacz przezierny. |
| 5A ECO: Rastreador | |
| F29 | 5A pełny: Obudowa przewodów silnika (PSF1) |
| 20A ECO: RD6, NAC, RCC | |
| F30A | 15A Pełne: obciążenie audio APV |
| F30B | 15A Pełne: obciążenie audio APV |
| F31 | 5A Pełny: ECU poduszki powietrznej |
| 15A ECO: system audio drugiego zestawu | |
| F32 | 5A Pełne: lewe i prawe drzwi boczne przesuwne. |
| 15A ECO: Zapalniczka samochodowa lub gniazdo 12V. | |
| F33 | 15A Pełne: Zapalniczka samochodowa lub gniazdko 12V. |
| F34 | 3A Pełny: Wspólna służebność mieszkaniowa, skrzynka przyłączeniowa przyczepy |
| 5A ECO: Jednostka taksówkowa, AAS z obroną przeciwrakietową, regulowane lusterka wsteczne, nadwozie z możliwością transformacji BTR. | |
| F35 | 5A Pełny: Kombinacja modułu przyłączeniowego przyczepy, ECU, komputer sterujący tablicy rozdzielczej |
| 5A ECO: regulacja wysokości reflektorów, BCP, poziom temperatury płynu chłodzącego, złącze diagnostyczne. | |
| F36 | 20A Pełne: Dźwięk |
| 5A ECO: oświetlenie schowka podręcznego, ładowarka, lampka do czytania kart. | |
| Przekaźnik | |
| R1 | Zasilanie + akcesoria |
| R2 | Zasilanie + CAN |
| R3 | Pełny: Czyści tylny ekran. |
| EKO: Zaopatrzenie +APC | |
| R4 | Pełne: przednie i tylne zewnętrzne/wewnętrzne blokady silnika. |
| R9 | |
| R4 | ECO: Przekaźnik wycieraczki tylnej |
| R5 | ECO: Pompka spryskiwacza szyby przedniej |
| R6 | ECO: Pompka spryskiwacza tylnej szyby |
| R7 | EKO: Róg |
| R8 | ECO: przednie i tylne zewnętrzne/wewnętrzne blokady silnika. |
| R13 | |
Bezpiecznik 32 lub 33 odpowiada za działanie zapalniczki.
Skrzynka bezpieczników i przekaźników
Blok ten znajduje się za główną skrzynką bezpieczników i jest zamontowany na przedniej ścianie kabiny pasażerskiej.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| F1 | 40A Ogrzewana tylna szyba |
| F2 | 7,5A Pełny: Pełny: podgrzewane lusterko |
| 10A ECO: Podgrzewane lustro | |
| F3 | 20A Pełne: gniazdo 230V. |
| 30A ECO: Elektryczne szyby przednie | |
| F4 | 15A Pełny: Składane lusterko wsteczne. |
| 30A Full: Składane lusterko wsteczne, Si 2 LVE | |
| 20A ECO: gniazdo 12V, zestaw APV 230V. | |
| F5 | 30A Pełne: |
| 20A ECO:BSG RQ | |
| F6 | 30A Pełne: Silnik podnośnika szyby przedniej |
| 10A ECO: Składane lusterka | |
| F7 | 30A Pełne: podgrzewane siedzenie |
| 10A ECO: Składane lusterka | |
| F8 | 25A Pełny: Wzmacniacz audio |
| 40A EKO: | |
| F9 | 20A Pełny: Czyszczenie AR z dwóch ekranów |
| 15A ECO: gniazdo 12V RG2 | |
| F10 | 15A Pełne: gniazdo zasilania 12V. |
| 3A EKO:BSG | |
| F11 | 5A Full: Typowy przypadek niewolnictwa przyczepy, 7/13 utworów |
| 20A Full: Typowy przypadek niewolnictwa przyczepy, 7/13 utworów | |
| 20A ECO: podgrzewany bagażnik, podwójna wycieraczka tylnej szyby. | |
| F12 | 30A Pełne: elektrycznie sterowany fotel kierowcy |
| 20A ECO: podgrzewane siedzenie lub podgrzewana kanapa. | |
| F13 | 40A Pełne: |
| F14 | 30A Pełne: Fotel pasażera sterowany elektrycznie. |
| F15 | 25A Pełne: |
| F 16 | 5A Pełne: |
| F17 | 10A Pełne: |
| F18 | 25A Pełne: |
| F19 | 7,5 A Pełne: |
| F20 | 3A Pełne: |
| F21 | 3A Pełne: Lewe i prawe drzwi boczne przesuwane elektrycznie. |
| F22 | 20A pełne: wylot rękawic 12 V, zestaw APV 230 V. |
| F23 | 3A Pełny: Ogólna sprawa dotycząca służebności przyczepy |
| Przekaźnik | |
| R1 | Pełne: prawe składane lusterko. |
| ECO: odmgławianie tylnej szyby + lusterek | |
| R2 | Pełne: lewe składane lusterko. |
| ECO: Elektryczne szyby | |
| R3 | Pełny: podgrzewane lusterka i widok z tyłu. |
| EKO: Składane lusterka | |
| R4 | EKO: Składane lusterka |
| R5 | ECO: Podgrzewana pokrywa |
| R6 | EKO: gniazdo 12 V. |
| R7 | ECO: Podgrzewane siedzenia. |
Komora silnika
Skrzynka bezpieczników i przekaźników
W komorze silnika pod maską po lewej stronie obok akumulatora znajduje się skrzynka bezpieczników i przekaźników. Przykładowy dostęp pokazano na schemacie.
Lokalizacja
Typ 1 (pełny)
Zdjęcie poglądowe
Schemat
Oznaczenie
| MF1 | – |
| MF5 | – |
| MF6 | – |
| MF8 | Diesel Euro 6: czujniki NOX i SCR |
| MF9 | – |
| MF10 | – |
| MF11 | – |
| MF12 | Wycieraczka szyby przedniej, manualna skrzynia biegów, sterownik Ax6 III |
| MF13 | Płyn chłodzący i ogrzewanie wnętrza |
| MF14 | Sterownik COMELEC Ax6 III |
| MF15 | – |
| MF16 | – |
| MF17 | – |
| MF18 | Dwufunkcyjny wyłącznik hamulca |
| MF19 | – |
| F1 | 1032 Scentralizowane sterowanie przekaźnikiem wyłącznika zasilania, wtryskiwacze oleju napędowego |
| F2 | Sterowanie przekaźnikiem zespołu wentylatora chłodzącego, wentylatorem rowerowym, urządzeniem |
| F3 | Przekaźnik sterujący, centralne urządzenie podtrzymujące napięcie, generator odwracalny |
| F4 | Wtryskiwacz SCR |
| F5 | Zawór napędzany pompą |
| F6 | Przepływomierz powietrza dolotowego, wymiana elektrozaworu EGR |
| F7 | Sterownik elektromagnetyczny przepływu pompy oleju napędowego, elektromagnes proporcjonalny TGV |
| F8 | Elektromagnetyczna pompa olejowa z czujnikiem wykrywania wody w oleju napędowym |
| F9 | Elektroniczny immobiliser |
| F10 | – |
| F11 | Obudowa wyłącznika bezpieczeństwa układu kierowniczego 3, mikroprojektor korekcji silnika, pompa dodatku do paliwa. Elektrycznie przesuwane drzwi boczne. |
| F12 | Dysza grzewcza |
| F13 | Rastreador DMTR |
| F14 | Wydajna pompa masy Spryskiwacz przedniej i tylnej szyby |
| F15 | Obliczanie ARTIV, złącze diagnostyczne, przełącznik sprzęgła, czujnik poziomu płynu chłodzącego, ECU wspomagania kierownicy |
| F 16 | Grupa pomp klimatyzacji AR |
| F17 | Wbudowany interfejs systemu |
| F19 | Wycieranie przedniej szyby |
| F20 | Pompa zasilania spryskiwacza szyby przedniej i tylnej |
| F21 | Pompka spryskiwacza reflektorów |
| F22 | Sygnalizacja dźwięczna |
| F23 | Prawe światło drogowe |
| F24 | Lewe światła drogowe |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | Rozrusznik |
| F30 | Nagrzewnica diesla |
| Przekaźnik | |
| R1 | Sterownik silnika Diesla |
| R2 | Jazda BSM |
| R3 | Jazda BSM |
| R4 | ECU silnika, przekaźnik sterujący CPC (1032), centralny utrzymywacz napięcia, generator odwracalny, wentylator silnika |
| R5 | ECU silnika, pompa dodatku FAP (DV6C-DV6D) |
| R6 | Zaopatrzenie + transporter opancerzony |
| R7 | Rozrusznik |
| R8 | Wycieranie przedniej szyby |
| R9 | |
| R10 | Pompka spryskiwacza szyby przedniej i tylnej |
| R11 | Pompka spryskiwacza reflektorów |
| R12 | Sygnalizacja dźwięczna |
| R13 | – |
| R14 | Lewe światła drogowe |
| R15 | Prawe światło drogowe |
| R16 | |
| R17 | |
Typ 2 (eko)
Zdjęcie
Schemat
Oznaczenie
| F1 | Wentylator klimatyzatora 40A |
| F2 | 60A Komputerowy układ ABS/ESP |
| F3 | 80A Wewnętrzna skrzynka bezpieczników 3 |
| F4 | Komputerowy układ ABS/ESP 30A |
| F5 | Inteligentny zespół przełączników 50 A (prawe kierunkowskazy, przednie prawe boczne światła obrysowe, prawe światło stopu, lewe światło cofania, prawe światło przeciwmgielne.) 20 A Ogrzewana przednia szyba |
| F6 | 60A Jednostka sterująca dwubiegowym wentylatorem chłodzącym (GMV) 20A Kalkulator BVA AxN8 – Kalkulator BVA Ax6III (termiczny) |
| F7 | Inteligentna skrzynka rozdzielcza 70A |
| F8 | 15A Sterowanie silnikiem Pompa paliwa, termostat sterowany pilotem – zawór elektromagnetyczny pompy oleju (przepłukiwanie EC – elektryczny zawór elektromagnetyczny – przepływomierz powietrza dolotowego – czujniki tlenu (EP6FADTX), termostat sterowany pilotem – przełączane zasilanie wodą, elektryczny zawór elektromagnetyczny (EP6FDT) 20A Silnik komputerowy (dla EB2DT lub EP6FDT) l Sterowana pompa wspomagająca (dla DV6F lub DW10F) |
| F9 | 15A Pompa podnosząca sterowana (DW10F), zawory wlotowe i wylotowe v zawory elektromagnetyczne – Termostat sterowany – Zawór elektromagnetyczny pompy oleju (przepłukiwanie EC – Elektryczny zawór elektromagnetyczny – Przepływomierz powietrza dolotowego – Czujniki tlenu (EP6FADTX), Termostat sterowany – Elektryczny elektromagnes z możliwością przełączania zasilania wodą Zawór (EP6FDT) |
| F10 | 15 A Komputer silnika — Elektrozawór pompy sterującej przepływem oleju napędowego — Zawór elektromagnetyczny sterujący ciśnieniem turbosprężarki (DV5R i DW10F) — Termostat S (DV5R) — Nagrzewnica przedmuchowa — Regulowane zawory elektromagnetyczne zaworów dolotowych i wydechowych (EP6FADTX) — Płukanie cylindra — Podniesione czujniki tlenu (EB2ADTS) ) |
| F11 | 20A Komputer silnika |
| F12 | 5A Instruments – Przekaźnik GMV – Istars – DMTC, elektryczne chłodzenie wodne z turbodoładowaniem (EB2ADTS i EP6FADTX), inteligentna jednostka serwisowa (EP6FADTX) |
| F13 | Inteligentna skrzynka rozdzielcza 5A |
| F14 | 5A Blokada poziomu naładowania akumulatora |
| F15 | 20A Szyba przednia podgrzewana elektrycznie |
| F 16 | 15A Światła przeciwmgielne 10A Światła do jazdy dziennej |
| F17 | 10A Diagnostyka przekaźnika GMP BFRM – BSI1 – Komputer silnika – Czujnik dolnego Nox (wtryskiwacze DV5R i DW10 (DV5R) |
| F18 | 10A Światło drogowe prawego reflektora |
| F19 | 10A Światło drogowe lewego reflektora |
| F20 | 30A Komputer silnika l Pompa ładująca (dla ER6EDT) – cewki zapłonowe (EB2ADTS i EP6FADTX) |
| F21 | Rozrusznik 30A |
| F22 | Rezerwa 40A – taksówka |
| F23 | Rozrusznik/alternator 40A |
| F24 | 40A Skrzynka bezpieczników w kabinie pasażerskiej 5 |
| F25 | 40A Wewnętrzna skrzynka bezpieczników 3 |
| F26 | Grzejnik 15/20A |
| F27 | Inteligentny moduł przełączający 25 A (prawy reflektor świateł mijania, prawe światła cofania, lewe światła przeciwmgielne, lewe tylne światła postojowe, trzecie światło hamowania.) |
| F28 | 30A Zasilanie pompy mocznika i rezystora grzejnego rurki mocznika (UCE lub DV5R) – Czujnik Nox (DW10F) – Komputer silnika (EP6FADTX) – (BlueInjection, AdBlue) |
| F29 | Wycieraczka 40A |
| F30 | 80A Jednostka podgrzewania wstępnego |
| F31 | 80A Jednostka przełączająca i zabezpieczająca |
| F32 | 80A Wspomaganie kierownicy, Lewe światło mijania – Statyczne kierunkowskazy – Boczne kierunkowskazy – Lewe kierunkowskazy – Przednie lewe i tylne prawe światła pozycyjne – Lewe światło stopu – Oświetlenie tablicy rejestracyjnej. |
| Przekaźnik | |
| R1 | Komputer sterujący silnikiem / Diesel Euro6 (zasilanie modułu SCR) |
| R2 | Sprężarka klimatyzacji/podgrzewana szyba przednia |
| R3 | Rozrusznik / przygotowanie termiczne |
| R4 | Światła przeciwmgielne/światła do jazdy dziennej |
| R5 | Wentylator klimatyzatora |
| R6 | Rozrusznik |
| R7 | Przednia wycieraczka |
| R8 | Przednia wycieraczka |
| R9 | Reflektory |
Skrzynka bezpieczników akumulatora
Do dodatniego bieguna akumulatora podłączona jest skrzynka bezpieczników dużej mocy.
Schemat
Opis
- 60A – Elektryczna jednostka sterująca silnikiem wentylatora dwubiegowego
- 100A – Skrzynka bezpieczników
- 80A – Wspomaganie kierownicy
- 80A – Wewnętrzna skrzynka bezpieczników
- 80A – Wewnętrzna skrzynka bezpieczników
Jeśli znajdziesz błąd lub masz coś do dodania, napisz w komentarzach.
