Opel (Vauxhall) Corsa D to 4 generacja jednej z najpopularniejszych serii Corsy . Lata emisji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. W tym czasie samochód przeszedł jedną zmianę stylizacji. W tym artykule znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Corsy D wraz ze schematami skrzynek, ich lokalizacją i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek bezpieczników i przekaźników może różnić się od pokazanej na rysunku i zależy od roku produkcji oraz kraju dostawy Twojej Corsy D.
Contents
Komora silnika
Skrzynka bezpiecznikowa
Znajduje się on po lewej stronie obok akumulatora i jest przykryty pokrywą ochronną, na której odwrocie znajduje się schemat prądu.

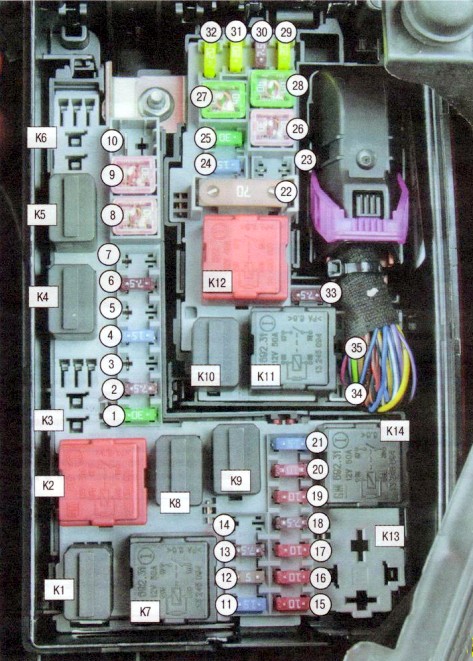

Typ 1
Schemat
Przeznaczenie
| 1 | Rozrusznik 30A |
| 2 | Klimatyzator 7,5A |
| 3 | 15 / 30А Ogrzewanie układu zasilania silnikiem wysokoprężnym |
| 4 | 15A Sygnał dźwiękowy |
| 5 | 15A Easytronic, automatyczna skrzynia biegów |
| 6 | 7,5A Jednostka sterująca silnika |
| 7 | 15A Światła przeciwmgielne |
| 8 | 30 / 40A Chłodzenie silnika |
| 9 | 30/40 / 60A Chłodzenie silnika |
| 10 | 30/60A Easytronic, skrzynia biegów |
| 11 | 7,5/15A Świece żarowe, układ zapłonowy |
| 12 | 5A Jednostka sterująca oświetleniem zewnętrznym, regulacja zasięgu reflektorów, adaptacyjny system oświetlenia |
| 13 | 7,5A Nagrzewnica, klimatyzator |
| 14 | 5A Easytronic, automatyczna skrzynia biegów |
| 15 | 10A Światła drogowe, oświetlenie adaptacyjne po prawej stronie |
| 16 | 10A Światła drogowe, oświetlenie adaptacyjne po lewej stronie |
| 17 | Bezpieczniki główne 10A |
| 18 | 7,5A Elektroniczna jednostka sterująca silnika |
| 19 | 10A Poduszka powietrzna |
| 20 | Bezpieczniki główne 10A |
| 21 | Bezpieczniki główne 15/20A |
| 22 | 70A Centralna jednostka sterująca wyposażeniem elektrycznym samochodu |
| 23 | 20A Sprężarka, zestaw do naprawy opon |
| 24 | 15A Pompa paliwa |
| 25 | 30A Jednostka sterująca elektronicznego układu przeciwblokującego |
| 26 | 30A Ogrzewana tylna szyba |
| 27 | 30A ABS |
| 28 | 30A Wentylator elektryczny wnętrza (klimatyzacja, klimatyzacja) |
| 29 | Bezpiecznik zapalniczki samochodowej 20A |
| 30 | 7,5A Klimatyzacja, klimatyzacja |
| 31 | 20A Mechanizm podnoszenia lewej szyby |
| 32 | 20A Mechanizm podnoszenia prawej szyby |
| 33 | 7,5A Podgrzewane lusterka zewnętrzne |
| 34 | rezerwa |
| 35 | rezerwa |
| К1 | Przekaźnik klaksonu |
| K2 | Przekaźnik zapłonu (przekaźnik odciążający stacyjkę), zacisk „15” |
| KZ | Przekaźnik włączający ogrzewanie filtra |
| K4 | Przekaźnik świateł drogowych reflektorów |
| K5 | Przekaźnik sprężarki klimatyzacji |
| KB | Przekaźnik przednich świateł przeciwmgłowych |
| K7 | Przekaźnik wentylatora chłodnicy |
| K8 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| K9 | Przekaźnik rozrusznika |
| K10 | Przekaźnik do załączenia pompy paliwa |
| К11 | Przekaźnik zapłonu (przekaźnik odciążający stacyjkę), zacisk „15” |
| К12 | Przekaźnik włączający ogrzewanie szyby tylnej klapy |
| К13 | Przekaźnik wentylatora chłodnicy |
| К14 | Przekaźnik wentylatora chłodnicy |
Za działanie zapalniczki odpowiada bezpiecznik nr 29, 20A.
Typ 2

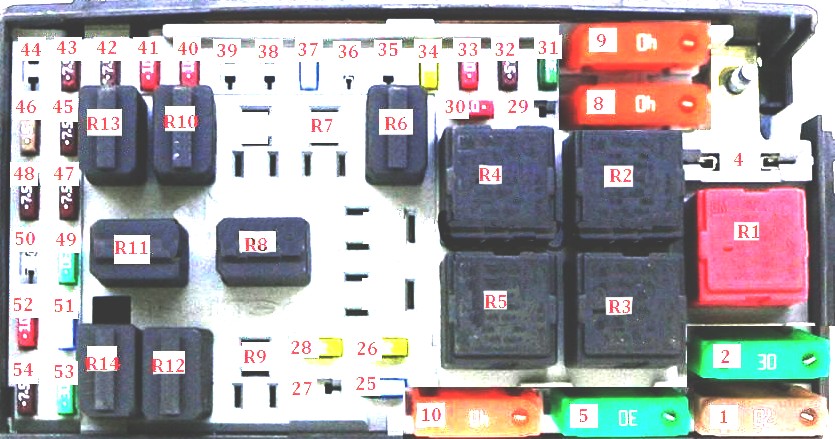

Schemat
Przeznaczenie
| R1 | Przekaźnik podgrzewanej szyby tylnej |
| R2 | |
| R3 | |
| R4 | |
| R5 | |
| R6 | Przekaźnik sterujący silnikiem (EC) |
| R7 | Przekaźnik sygnału |
| R8 | Przekaźnik rozrusznika |
| R9 | Przekaźnik podgrzewacza paliwa |
| R10 | Reflektor świateł drogowych |
| R11 | |
| R12 | Przekaźnik przednich świateł przeciwmgłowych |
| R13 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| R14 | Przekaźnik pompy paliwa (FP) |
| 1 | 60A |
| 2 | 30A Ogrzewana tylna szyba |
| 4 | Przekładnia ASM 30A |
| 5 | 40A AC / System ogrzewania |
| 8 | 60A Silnik wentylatora chłodzącego |
| 9 | Silnik wentylatora płynu chłodzącego silnik 50A |
| 10 | 40A Układ przeciwblokujący (ABS) |
| 25 | 15A Przednie światła przeciwmgielne |
| 26 | 20A Elektryczne szyby |
| 27 | 30A |
| 28 | 20A Elektryczne szyby |
| 29 | rezerwa |
| 30 | 20A Zarządzanie silnikiem |
| 31 | 30A |
| 32 | 7.5A Zarządzanie silnikiem |
| 33 | 15A Zarządzanie silnikiem |
| 34 | 15A Zarządzanie silnikiem |
| 35 | rezerwa |
| 36 | 15A Automatyczna skrzynia biegów (AT) |
| 37 | Sygnał 15A |
| 38 | rezerwa |
| 39 | rezerwa |
| 40 | 10A Światło drogowe, lewe |
| 41 | 10A Reflektor świateł drogowych, prawy |
| 42 | Sprzęgło sprężarki AC 10A |
| 43 | 10A Podgrzewane lusterka |
| 44 | rezerwa |
| 45 | 15A Zarządzanie silnikiem |
| 46 | Moduł sterowania kierunkiem reflektorów 10A |
| 47 | 7.5A Zarządzanie silnikiem |
| 48 | 7,5A AC / system grzewczy |
| 49 | Rozrusznik 30A |
| 50 | 15A |
| 51 | 15A Pompa paliwa (FP) |
| 52 | Moduł sterujący SRS 20A |
| 53 | 30A Układ przeciwblokujący (ABS) |
| 54 | 7,5A AC / system grzewczy |
Pudełko na baterie
Skrzynka ta jest przymocowana do pokrywy akumulatora i składa się z wkładek bezpiecznikowych dużej mocy.

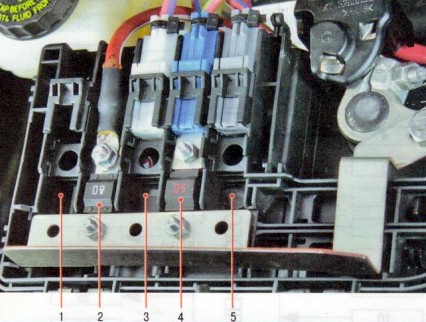

Schemat
Opis
- 80A Stosowany w silnikach wysokoprężnych
- Elektryczne wspomaganie kierownicy 80A
- 60A Dodatkowa i niezależna grzałka
- Zasilacz 50A do kostki montażowej znajdującej się w bagażniku
- 40A Dodatkowa i niezależna grzałka

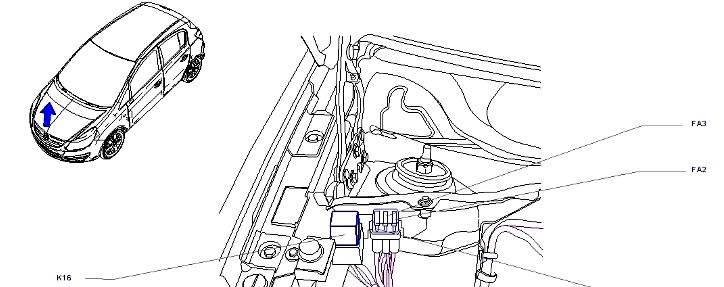

Dodatkowe przekaźniki
W zależności od konfiguracji możliwe jest umiejscowienie poszczególnych elementów przekaźnikowych na zewnątrz urządzenia, np.:
- k16 – przekaźnik wentylatora
- FA1 – klimatyzator
- FA2/FA3 – ogrzewanie
Przedział pasażerski

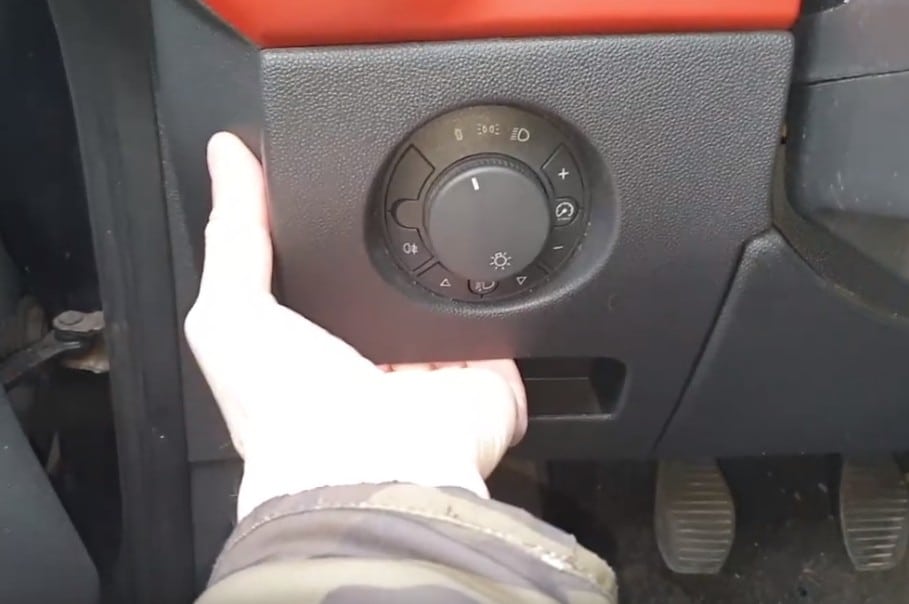

Skrzynka ta znajduje się pod deską rozdzielczą, za osłoną ochronną.

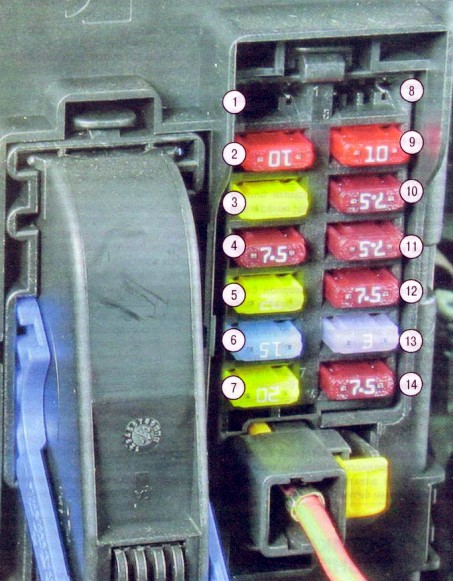

Schemat
Oznaczenie
| 1 | rezerwa |
| 2 | 10A Przyrządy, wyświetlacz informacyjny |
| 3 | 20A Odbiornik radiowy |
| 4 | 7,5A Stacyjka (zamek) |
| 5 | Wycieraczka 20A |
| 6 | 15A Centralny zamek tylnej klapy (bagażnik) |
| 7 | 20A Centralny zamek drzwi bocznych |
| 8 | rezerwa |
| 9 | 10A Oświetlenie wewnętrzne |
| 10 | Elektryczne wspomaganie kierownicy 7,5 A |
| 11 | 7,5A Jednostka sterująca oświetleniem zewnętrznym, światło hamowania, włącznik sprzęgła |
| 12 | 7,5A ABS, światło stopu |
| 13 | 3A Podgrzewana kierownica |
| 14 | 7,5A Tylny uchwyt na rower, system parkowania, czujnik deszczu, lusterko wewnętrzne, blok przełączników (na konsoli środkowej) |
Bagażnik

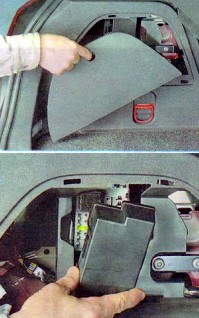

Znajduje się po lewej stronie stojaka i jest przykryty pokrywą ochronną.

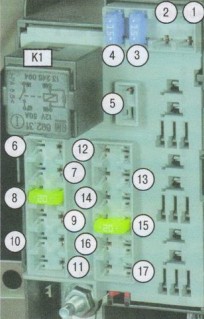

Schemat
Przeznaczenie
| 1 | 15A System reflektorów adaptacyjnych |
| 2 | rezerwa |
| 3 | 15A Podgrzewane lewe siedzenie |
| 4 | 15A Podgrzewane prawe siedzenie |
| 5 | rezerwa |
| 6 | rezerwa |
| 7 | rezerwa |
| 8 | 20A System Flex-Fix, dyszel |
| 9 | rezerwa |
| 10 | rezerwa |
| 11 | rezerwa |
| 12 | rezerwa |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | 20A System Flex-Fix, dyszel |
| 16 | rezerwa |
| 17 | 20A Dach przesuwny |
| К1 | Przekaźnik zapłonu (przekaźnik odciążający stacyjkę) zacisk „15a” |
