Pięciodrzwiowy crossover Opel Antara jest produkowany od 2006 roku i sprzedawany na całym świecie. Vauxhall Antara jest znany w niektórych krajach . Lata produkcji 2007, 2008, 2009, 2010, 2011. Następnie Opel Antara przeszedł zmianę stylizacji i aktualizacji, był montowany w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. W tej publikacji przedstawiamy pokaże wszystkie lokalizacje elektronicznych jednostek sterujących, szczegółowo opisze skrzynki bezpieczników i przekaźników Antara za pomocą schematów i zdjęć. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Lokalizacja

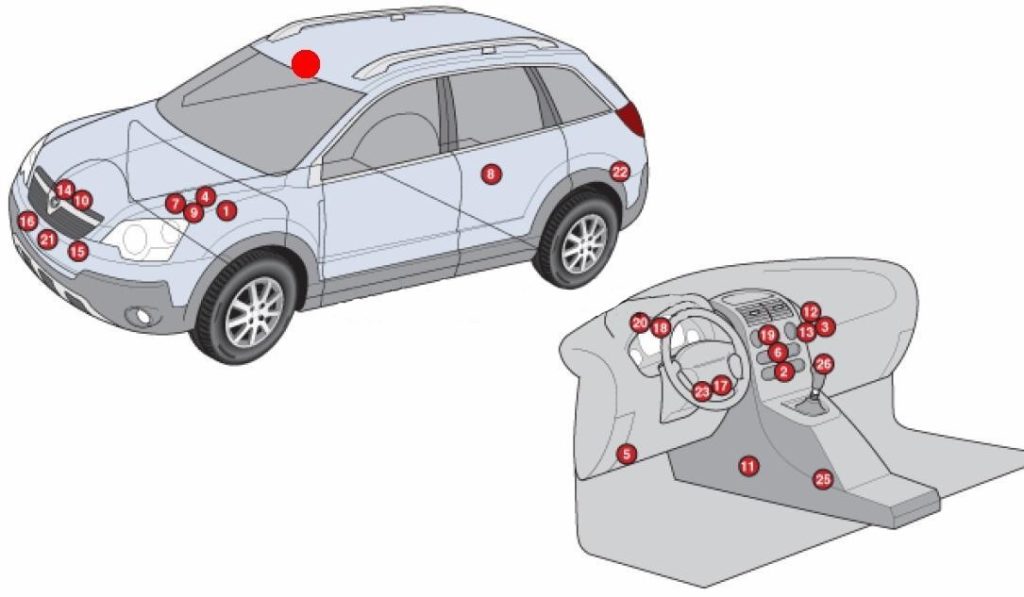

Ogólna lokalizacja wszystkich elektronicznych jednostek sterujących.
Opis
| 1 | Elektroniczna jednostka sterująca ABS – pod skrzynką bezpieczników/przekaźników silnika1 |
| 2 | Elektroniczna jednostka sterująca klimatyzacją – za panelem sterowania nagrzewnicy |
| 3 | Dodatkowa nagrzewnica – na obudowie wentylatora nagrzewnicy |
| 4 | Bateria akumulatorowa |
| 5 | Złącze diagnostyczne (DLC) |
| 6 | Wielofunkcyjna jednostka sterująca z cyfrowym wyświetlaczem |
| 7 | Elektroniczna jednostka sterująca silnika (ECM) |
| 8 | Elektroniczna jednostka sterująca 4WD – na tylnej osi |
| 9 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 10 | Skrzynka bezpieczników/przekaźników, komora silnika 2 – Diesel |
| 11 | Skrzynka bezpieczników/przekaźników – tablica przyrządów |
| 12 | Przekaźnik silnika wentylatora nagrzewnicy – za schowkiem |
| 13 | Rezystor silnika wentylatora nagrzewnicy – za schowkiem |
| 14 | Sterownik świec żarowych |
| 15 | Sygnał dźwiękowy 1 |
| 16 | Sygnał dźwiękowy 2 |
| 17 | Elektroniczna jednostka sterująca immobilizera |
| 18 | Jednostka sterująca zestawu wskaźników |
| 19 | Wielofunkcyjna jednostka sterująca 1 – za deską rozdzielczą – funkcje: zabezpieczenie przed kradzieżą, magistrala danych CAM, centralny zamek, tempomat, z systemem pełnej blokady, światła awaryjne, reflektory, odmgławiacz tylnej szyby, odmrażacz przedniej szyby, immobilizer, kierunkowskazy, kombinacja przyrządy oświetleniowe, lampki oświetlenia wnętrza, czujnik deszczu, wycieraczka/spryskiwacz tylnej szyby, wymiary tylne, wycieraczka/spryskiwacz przedniej szyby |
| 20 | Wielofunkcyjna jednostka sterująca 2 – za zestawem wskaźników – funkcje: System antykradzieżowy, monitorujący stan lamp przyczepy |
| 21 | Czujnik temperatury otoczenia (automatyczna kontrola temperatury) – za zderzakiem |
| 22 | Jednostka sterująca asystenta parkowania – za panelem poszycia przedziału bagażowego |
| 23 | Jednostka sterująca wspomagania układu kierowniczego (wspomaganie układu kierowniczego o zmiennym wzmocnieniu) – za deską rozdzielczą |
| 24 | Elektryczny sterownik szyberdachu – za panelem dachowym |
| 25 | Elektroniczna jednostka sterująca SRS – pod konsolą środkową |
| 26 | Elektroniczna jednostka sterująca skrzynią biegów (TCM) – za deską rozdzielczą |
Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia Twojej Antary. Sprawdź przyporządkowanie względem schematu znajdującego się z tyłu osłony ochronnej.
Przedział pasażerski
Znajduje się po lewej stronie u stóp pasażera, przykryty osłoną ochronną.
Typ 1
Schemat
Przeznaczenie
| F1 | AP01 / Dodatkowe gniazdo |
| F2 | Podgrzewane przednie siedzenia |
| F3 | System nagłośnienia |
| F4 | Klimatyzator |
| F5 | Elektroniczna jednostka sterująca nadwozia |
| F6 | Zamek od drzwi |
| F7 | Kierunkowskaz prawa strona |
| F8 | Kierunkowskaz lewa strona |
| F9 | Zatrzymywać się |
| F10 | Spryskiwacze reflektorów |
| F11 | Klimatyzacja |
| F12 | Elektroniczna jednostka sterująca nadwozia |
| F13 | Elektroniczna jednostka sterująca nadwozia |
| F14 | Zapłon: S/W |
| F15 | Tylne światło przeciwmgielne |
| F 16 | Poduszka powietrzna (poduszka powietrzna) |
| F17 | Podkładka przednia |
| F18 | Zamek drzwi przednich |
| F19 | Dodatkowe gniazdo |
| F20 | Jednostka sterująca skrzynią biegów |
| F21 | Silnik |
| F22 | Światła mijania |
| F23 | Regulator okna |
| F24 | Podgrzewane lusterka zewnętrzne |
| F25 | Panel |
| F26 | Zapłon 1 |
| F27 | PODUSZKA POWIETRZNA (PODUSZA POWIETRZNA) |
| F28 | Składane lusterko * |
| F29 | Bezpiecznik zapalniczki samochodowej |
| F30 | Szyba elektryczna, strona pasażera |
| F31 | Elektryczna szyba po stronie kierowcy |
| F32 | Zegar |
| R1 | Element przekaźnika klimatyzatora / Nieusuwalne dodatkowe gniazdko elektryczne |
| R2 | Zapłon: WŁ. / START |
Za działanie zapalniczki odpowiada bezpiecznik nr 29 na 20A oraz dodatkowe gniazda 1 i 19.
Typ 2

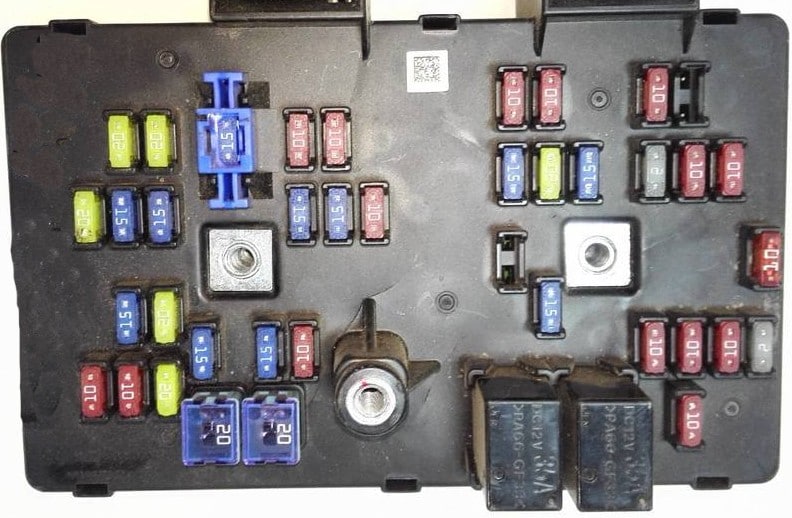

Zdjęcie poglądowe

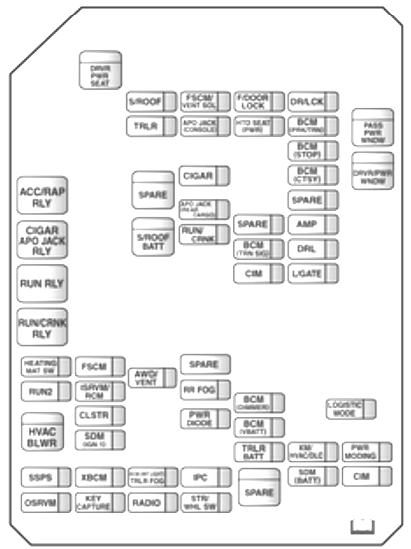

Schemat
Oznaczenie
| GNIAZDO APO (KONSOLA) | Gniazdo zasilania (konsola środkowa) |
| PODNOŚNIK APO (ŁADUNEK TYLNY) | Gniazdo zasilania (przestrzeń bagażowa) |
| PRZECHWYTYWANIE DŹWIĘKU/KLUCZA | Dźwięk, przechwytywanie klawiszy |
| AWDA/ENT | Napęd na wszystkie koła, wentylacja |
| BCM (CTSY) | Światło grzecznościowe |
| BCM (Ściemniacz) | Oświetlenie instrumentu |
| BCM (INT LEKKA TRLR MGŁA) | Oświetlenie wnętrza, światło przeciwmgielne przyczepy |
| BCM (PRK/TRN) | Światła postojowe, kierunkowskazy |
| BCM (STOP) | Światła stopu |
| BCM (znak TRN) | Kierunkowskazy |
| BCM (VBATT) | Napięcie baterii |
| CLSTR | Zestaw wskaźników |
| PRZETWORNIK DC/DC | Przetwornica DC, DC |
| DRL | Światła dzienne |
| DR/LCK | Zamek drzwi kierowcy |
| SIEDZENIE DRVR PWR | Elektryczny fotel kierowcy |
| DRV/PWR WNDW | Szyba elektryczna kierowcy |
| ERAGLONASS | Awaryjna pomoc drogowa Glonass |
| F/ZAMEK DRZWI | Klapka wlewu paliwa |
| FRT WSR | Podkładka przednia |
| FSCM | System paliwowy |
| FSCMA/ENT SOL | Układ paliwowy, elektrozawór odpowietrzający |
| MATA GRZEWCZA SW | Przełącznik maty grzewczej |
| HTD SIEDZENIE PWR | Ogrzewanie siedzenia |
| BLWR HVAC | Klimatyzacja, wentylator klimatyzacji |
| IPC | Zestaw wskaźników |
| ISRVM/RCM | Lusterko wewnętrzne, moduł zdalnego kompasu |
| L/BRAMA | Zastawa śluzy |
| TRYB LOGISTYCZNY | Tryb logistyczny |
| OSRVM | Lusterka zewnętrzne |
| TŁUSZCZ | Pasywny aktywny start bez kluczyka |
| PASS PWR WNDW | Elektryczna szyba pasażera |
| DIODA PWR | Dioda zasilania |
| MODOWANIE PWR | Modowanie mocy |
| RR Mgła | Ogrzewana tylna szyba |
| RR OGRZEWANE SIEDZENIE | Ogrzewanie tylnych siedzeń |
| BIEG 2 | Klucz zasilania akumulatora podczas pracy |
| URUCHOM/KRZYŻ | Uruchom korbę |
| RVC | Tylna kamera |
| RVS/HVAC/DLC | Lusterka zewnętrzne, klimatyzacja, złącze łącza danych |
| SCRPM | Moduł mocy selektywnej redukcji katalitycznej |
| SDM (BATT) | Moduł diagnostyki bezpieczeństwa (akumulator) |
| HR (IGN 1) | Moduł diagnostyki bezpieczeństwa (zapłon) |
| ZAPASOWY | – |
| S/DACH / LUSTERKO SKŁADANE | Szyberdach, składane lusterka |
| S/ŁATA DACHOWA | Akumulator szyberdachu |
| SSPS | Wspomaganie kierownicy |
| STR/WHL SW | Kierownica |
| TRLR | Przyczepa |
| BATERIA TRLR | Akumulator przyczepy |
| XBCM | Eksportuj moduł sterujący nadwozia |
Komora silnika
Jednostka główna znajduje się obok beczki z płynem do spryskiwaczy i jest przykryta plastikową osłoną.
Typ 1
Schemat
Opis
| F1 | Zarządzanie silnikiem |
| F2 | Zarządzanie silnikiem |
| F3 | Elektroniczna jednostka kontrolująca |
| F4 | Główny wentylator |
| F5 | Paliwo |
| F6 | Napęd na cztery koła* |
| F7 | Przekaźnik pomocniczy |
| F8 | Zatrzymywać się |
| F9 | Klimatyzator / Zapłon 1 |
| F10 | Łukasz* |
| F11 | System antywłamaniowy |
| F12 | System do czyszczenia zaparowanych szyb |
| F13 | Lewe światło mijania |
| F14 | Reflektor świateł mijania prawych |
| F15 | Silnik 3 |
| F 16 | Światła postojowe lewe |
| F17 | spryskiwacz reflektorów |
| F18 | TCM |
| F19 | Światła postojowe prawe |
| F20 | Zapasowy |
| F21 | Zapasowy |
| F22 | Zapasowy |
| F23 | Zapasowy |
| F24 | Element klimatyzatora |
| F25 | Sygnał dźwiękowy |
| F26 | Przednie światła przeciwmgielne |
| F27 | Główny |
| F28 | Rozrusznik |
| F29 | SEKCJA |
| F30 | SEKCJA |
| F31 | Wycieraczka |
| F32 | Początek |
| F33 | Fotel elektryczny |
| F34 | Bateria akumulatorowa |
| F35 | Reflektory świateł drogowych |
| F36 | Środek do czyszczenia tyłu |
| R1 | Pomocniczy przekaźnik wentylatora |
| R2 | Przekaźnik układu paliwowego |
| R3 | Przekaźnik prędkości wycieraczek |
| R4 | Przekaźnik do czyszczenia zaparowanych szyb |
| R5 | Przekaźnik górny/dolny |
| R6 | Przekaźnik spryskiwaczy reflektorów |
| R7 | Główny przekaźnik |
| R8 | Główny przekaźnik wentylatora |
| R9 | Przekaźnik sterujący wentylatorem |
| R10 | Przekaźnik wentylatora |
| R11 | Przekaźnik świateł postojowych |
| R12 | Przekaźnik rozrusznika |
| R13 | Przekaźnik klimatyzatora |
| R14 | Przekaźnik klaksonu |
| R15 | Przekaźnik wycieraczek |
| R16 | Przekaźnik świateł przeciwmgłowych |
| R17 | Przekaźnik świateł drogowych |
Typ 2
Zdjęcie
Schemat
Przeznaczenie
| SEKCJA | System antywłamaniowy |
| klimatyzacja | System klimatyzacji, klimatyzacja |
| BATT1 | Skrzynka bezpieczników deski rozdzielczej |
| BATT2 | Skrzynka bezpieczników deski rozdzielczej |
| BATT3 | Skrzynka bezpieczników deski rozdzielczej |
| BCM | Jednostka sterująca elektroniką nadwozia |
| ECM | ECM |
| ECM PWR TRN | ECM, silnik i skrzynia biegów |
| ANGIELSKI SNSR | Czujniki sterujące silnikiem |
| EPB | Elektryczny hamulec postojowy |
| WENTYLATOR 1 | Chłodzący przepływ powietrza |
| WENTYLATOR 3 | Chłodzący przepływ powietrza |
| FRT Mgła | Przednie światła przeciwmgielne |
| FRT WPR | Przednia wycieraczka |
| PALIWO/VAC | Pompa paliwa, pompa próżniowa |
| PODKŁADKA HDLP | spryskiwacz reflektorów |
| HI BEAM LH | Światło drogowe (lewy blok) |
| HI BEAM RH | Światła drogowe (prawy reflektor blokowy) |
| KLAKSON | Sygnał dźwiękowy |
| HTD WASH/MIR | Podgrzewany płyn do spryskiwaczy, podgrzewane lusterka zewnętrzne |
| CEWKA IGN A | Cewka zapłonowa |
| CEWKA IGN B | Cewka zapłonowa |
| LO BELKA lewa | Światła mijania (lewy reflektor blokowy) |
| BELKA LO PRAWA | Światła mijania (prawy reflektor blokowy) |
| PRK LP LH | Światło postojowe (lewy reflektor blokowy) |
| PRK LP RH | Światło postojowe (prawy reflektor blokowy) |
| WENTYLATOR PWM | Sygnał sterujący wentylatorem PWM |
| ODMGŁAWANIE TYŁU | Ogrzewana tylna szyba |
| TYLNY WPR | Tylna wycieraczka |
| ZAPASOWY | – |
| ŚWIATŁO STOPU | Światła stopu |
| STRTR | Rozrusznik |
| TCM | Jednostka sterująca skrzynią biegów |
| TRLR PRL LP | Światła postojowe przyczepy |

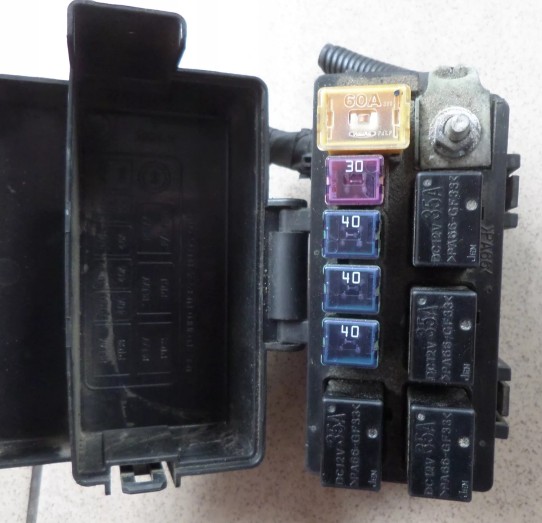

Dodatkowe pudełko
Tylko dla modeli z silnikiem Diesla. Znajduje się na środku komory silnika.
Schemat
Opis
| AF1 | Sterownik świec żarowych 60A |
| AF2 | 30A Przekaźnik podgrzewacza filtra paliwa |
| AF3 | Przekaźnik 40A PTC-1 |
| AF4 | Przekaźnik 40A PTC-2 |
| AF5 | Przekaźnik 40A PTC-3 |
