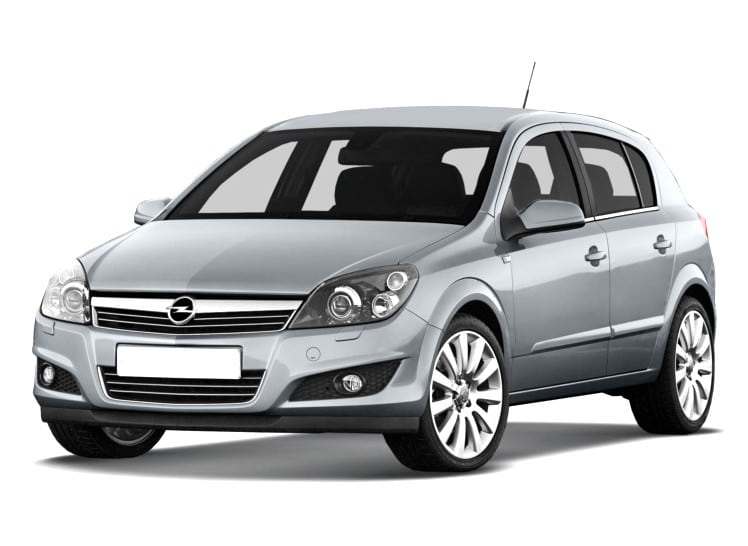

Opel Astra H to trzecia generacja kompaktowego samochodu osobowego Opel Astra , produkowanego w latach 2004, 2005, 2006, 2007, 2008, 2009 z silnikami benzynowymi i wysokoprężnymi. Znany również jako Vauxhall Astra H. W tym czasie samochód został odnowiony. W naszym artykule znajdziesz lokalizacjу jednostek sterujących, szczegółowe oznaczenie skrzynek bezpieczników i przekaźników w Astrze H, ich schematy oraz zdjęcia ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów znajdujących się w opakowaniach Twojej Astry H może różnić się od pokazanego i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia elektronicznego.
Komora silnika
Znajduje się po lewej stronie komory silnika, obok słupka i jest przykryty osłoną ochronną.
Składa się z dwóch sekcji (skrzynka bezpieczników i przekaźników oraz sekcja bezpieczników dużej mocy)
Schemat
Opis
| FB1 | 50A Elektrohydrauliczny twardy dach HT |
| FB2 | 80A Diesel (kontroler czasu świecenia) |
| FB3 | 80A EGUR |
| FB4 | 30А Nagrzewnica niezależna IH 100А Nagrzewnica dodatkowa – elektryczna, przedział pasażerski EH |
| FB5 | 80A w REC / tylnej skrzynce bezpieczników |
| FB6 | 80A w REC / tylnej skrzynce bezpieczników |
| F1 | 20A Układ przeciwblokujący (ABS) |
| F2 | 30A Układ przeciwblokujący (ABS) |
| F3 | 30A System ogrzewania, wentylacja wnętrza, klimatyzacja (HVAC) |
| F4 | 30A Ogrzewanie, wentylacja i klimatyzacja (HVAC) |
| F5 | Wentylator chłodzący 30 / 40A 1 * |
| F6 | 30/40A Wentylator układu chłodzenia 2* |
| F7 | 10A Spryskiwacze szyby przedniej 20A (bez REC) Centralny zamek ZV |
| F8 | 15A Sygnał dźwiękowy 10A (bez REC) Centralny zamek ZV, spryskiwacz szyby przedniej, tył WA |
| F9 | 25A Spryskiwacze reflektorów 25A (bez REC) Ogrzewana tylna szyba HFH (K17_X125) |
| F10 | 7,5A Do złącza diagnostycznego DIAG |
| F11 | Instrumenty 7.5A |
| F12 | 5A Pompa obiegowa 7,5A (bez REC) Inf. Wyświetlacz ID, system audio Twin Audio TWA, nadawanie cyfrowe DAB, telefon ze sterowaniem głosowym TCV |
| F13 | 15A Światła przeciwmgielne 5A Lampa wewnętrzna IRL (K18_X125) |
| F14 | Wycieraczka 30A |
| F15 | 30A Drzwiczki wycieraczki |
| F 16 | 5A Moduł sterujący silnika / System Open-Start / Stop (bez REC) ABS-ESP, sygnał dźwiękowy (K4_X125), klimatyzacja, półautomatyczna klimatyzacja, elektroniczna klimatyzacja, włącznik świateł stop, el. hydrauliczny sztywny blat |
| F17 | 25A Ogrzewanie filtra paliwa (modele z silnikiem Diesla) |
| F18 | Rozrusznik 25A |
| F19 | 30A Elektroniczne wyposażenie skrzyni biegów |
| F20 | 10A Klimatyzacja / Klakson (K4_X125) |
| F21 | 20A Elektronika silnika |
| F22 | 7,5A Elektroniczne wyposażenie silnika |
| F23 | 10A System reflektorów adaptacyjnych (AFL), poziomowanie reflektorów |
| F24 | 15A Pompa paliwa |
| F25 | 15A Elektroniczne wyposażenie skrzyni biegów |
| F26 | 10A Elektronika silnika |
| F27 | Wspomaganie kierownicy 5A |
| F28 | 5A Wyposażenie elektroniczne przekładni |
| F29 | 7,5A Wyposażenie elektroniczne skrzyni biegów 7,5A (z REC) Jednostka sterująca skrzynią biegów Automatic / Easytronic |
| F30 | 10A Elektronika silnika (cewki zapłonowe) |
| F31 | 10A System reflektorów adaptacyjnych (AFL). Poziomowanie reflektorów 15A (bez REC) Wycieraczka tylnej szyby (K56) |
| F32 | 5A Lampka ostrzegawcza nieprawidłowego działania układu hamulcowego, klimatyzacji, przełącznika pedału sprzęgła |
| F33 | 5A Reflektory adaptacyjne (AFL). Poziomowanie reflektorów |
| F34 | 7,5A Jednostka sterująca modułu kolumny kierownicy |
| F35 | 20A System informacyjno-rozrywkowy |
| F36 | 7,5A Telefon komórkowy / radio / System Twin Audio / wyświetlacz wielofunkcyjny 15A (bez REC) Zapalniczka samochodowa |
W jednej z wersji za działanie zapalniczki odpowiada bezpiecznik nr 36 przy 15A. W przeciwnym razie zobacz urządzenie w bagażniku.
Przekaźnik
- K1 (K11_X125) Wentylator chłodnicy (FE5, FE6)
- K2 (K12_X125) Wentylator chłodnicy (FE5, FE6)
- K3 (K7_X125) (z REC) Pompka spryskiwacza reflektorów (FE9)
- K3 (K17_X125) (bez REC) Ogrzewanie tylnej szyby (FE9)
- K4 (K16_X125) (z REC) Światła przeciwmgielne, przednie (FE13)
- K4 (K18_X125) (bez REC) Wyłącz pobieranie (oświetlenie wewnętrzne itp.) (FE13)
- K5 (K5_X125) Wycieraczka szyby przedniej, niska/wysoka (FE14, FE15)
- K6 (K6_X125) Wycieraczka szyby przedniej, WŁ./WYŁ. (FE14, FE15)
- K7 (K15_X125) Wentylator kabiny pasażerskiej – Klimatyzacja/ogrzewanie (FE4)
- K8 (K14_X125) (z REC) Ogrzewanie filtra (Diesel) (FE17)
- K8 (K8_X125) (bez REC) Kompresor, klimatyzacja (FE17)
- K9 (K1_X125) Rozrusznik (FE18, K3_X125)
- K10 (K13_X125) Wentylator chłodnicy (FE5, FE6)
- K11 (K8_X125) (z REC) Kompresor, klimatyzacja (FE20, FE32)
- K11 (K4_X125) (bez REC) Sygnał dźwiękowy klaksonu (FE20, FE16)
- K12 (K2_X125) Sterownik zarządzania silnikiem (w FE21, FE26, FE32)
- K13 (K10_X125) Pompa paliwa (FE24)
- K14 (K3_X125) Pin 15 (na K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Poszczególne elementy przekaźnikowe mogą być umieszczone na zewnątrz jednostki głównej, np.:
- Przekaźnik K30A – wentylator chłodnicy (FE5, FE6)
- Przekaźnik K30B – wentylator chłodnicy (FE5, FE6)
- Przekaźnik K84LD / RD – Zespół hydrauliczny (dach składany) (FB1)
- Przekaźnik K93 – odblokowujący dźwignię zmiany biegów (automatyczna skrzynia biegów AF17/4, AF22/4)
Bagażnik
Znajduje się za osłoną po lewej stronie.
Typ 1
Schemat
Przeznaczenie
| 1 | 25/30A Napęd elektryczny przednich szyb |
| 2 | Nieużywany |
| 3 | Zestaw wskaźników 7,5A |
| 4 | 5A Ogrzewanie / klimatyzacja / klimatyzacja (HVAC) |
| 5 | Poduszki powietrzne 7,5A |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | 25A Ogrzewanie tylnej szyby (szyba tylna) |
| 12 | 15A Wycieraczka szyby tylnej lub tylnej |
| 13 | 5A Pomoc przy parkowaniu |
| 14 | 7,5A Układ klimatyzacji |
| 15 | Nieużywany |
| 16 | 5A Rozpoznawanie zajętości siedzenia / System Open-Start |
| 17 | 5A Czujnik deszczu / Czujnik jakości powietrza / System monitorowania ciśnienia w oponach / Wewnętrzne lusterko wsteczne |
| 18 | 5A Przyrządy/przełączniki |
| 19 | Nieużywany |
| 20 | Dynamiczne sterowanie amortyzatorem 10A (CDC) |
| 21 | 7,5A Podgrzewane zewnętrzne lusterka wsteczne |
| 22 | 25A Górny właz |
| 23 | 25/30A Elektryczne szyby tylnych drzwi |
| 24 | Złącze diagnostyczne 7,5A |
| 25 | Nieużywany |
| 26 | 7,5A Lusterka zewnętrzne składane elektrycznie |
| 27 | 5A Czujnik ultradźwiękowy, system alarmowy |
| 28 | Nieużywany |
| 29 | Zapalniczka samochodowa 15A, gniazdo z przodu |
| 30 | 10A Gniazdo tylne do podłączenia dodatkowych urządzeń elektrycznych |
| 31 | Nieużywany |
| 32 | Otwórz i uruchom system |
| 33 | Nieużywany |
| 34 | 25A Górny właz |
| 35 | 10A Gniazdo tylne do podłączenia dodatkowych urządzeń elektrycznych |
| 36 | 20A Gniazdo zaczepu holowniczego |
| 37 | 5A Oświetlenie wewnętrzne |
| 38 | 30A Zamek centralny, zacisk „30” |
| 39 | 15A Podgrzewane lewe przednie siedzenie |
| 40 | 15A Ogrzewane przednie prawe siedzenie |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | Nieużywany |
- K2 (K3_X131) Przekaźnik – ogrzewanie tylnej szyby, lusterka (w FR11, FR21), (od FB5, FB6)
- K3 (K1_X131) Przekaźnik – pin 15 (na FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Przekaźnik – zacisk 15a (na FR39, FR40)
Za działanie zapalniczki odpowiada bezpiecznik nr 29 o wartości 15A, a za dodatkowe gniazda 30 o wartości 10A.
Typ 2
Schemat
Oznaczenie
| F50 | Klimatyzator 10A AC (na przekaźniku K5) |
| F51 | 15A Światła przeciwmgielne (przód) (na przekaźniku K39) |
| F52 | Gniazdo pomocnicze 15A (tylna zapalniczka) ACS |
| F53 | 7,5A Podgrzewane lusterka |
| F54 | 30A Szyby przednie FHF |
| F55 | 30A Szyby tylne FHR |
| F56 | Światła tylne 7,5A (w K71), Zamek bez klamki (w K24D) |
| K5 | Przekaźnik – sprężarka, klimatyzacja (FE33, F50) |
| K24D | Przekaźnik martwego bloku (F56) |
| K39 | Przekaźnik – lampa przeciwmgłowa przednia (F51) |
| K56 | Przekaźnik – wycieraczka szyby tylnej (FE31, FE33) |
| K71 | Przekaźnik światła cofania (F56, FE33) |
To wszystko. A jeśli masz jakieś pytania, poproś ich o komentarze.
